可FDM打印的四旋翼飞行器机架结构设计

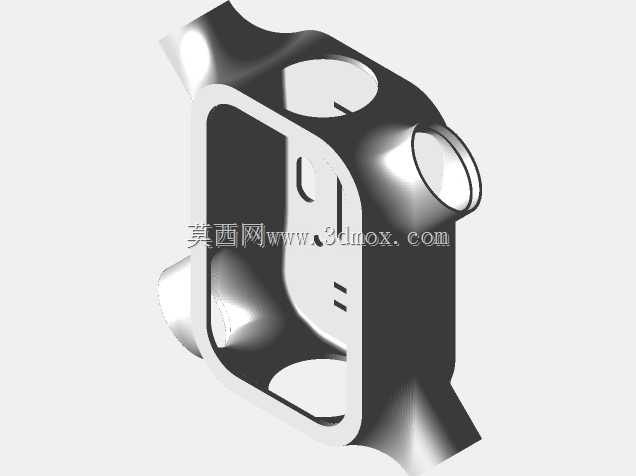

　　这套四旋翼机架结构完全围绕消费级FDM 3D打印工艺做适配设计，核心面向个人DIY航模玩家、小型航拍爱好者的自制飞行器需求，可适配日常休闲飞行、低空近景拍摄、简易教学实验等多个场景，无需复杂的机加工工序，普通桌面级3D打印机即可完成全部结构件制作。设计阶段优先考虑PLA材料的成型特性，所有安装面都做了拆分处理，避免大角度悬空结构带来的打印翘曲问题，打印时仅需在电机安装位、臂板连接位添加少量支撑即可，层厚设置在0.12到0.15mm区间就能获得足够的结构强度，层间附着力不足的问题可通过打印平台适度预热缓解。结构上采用分体式臂架设计，主体与机臂为独立打印单元，可根据实际装机需求选择23mm或27mm规格的机臂，

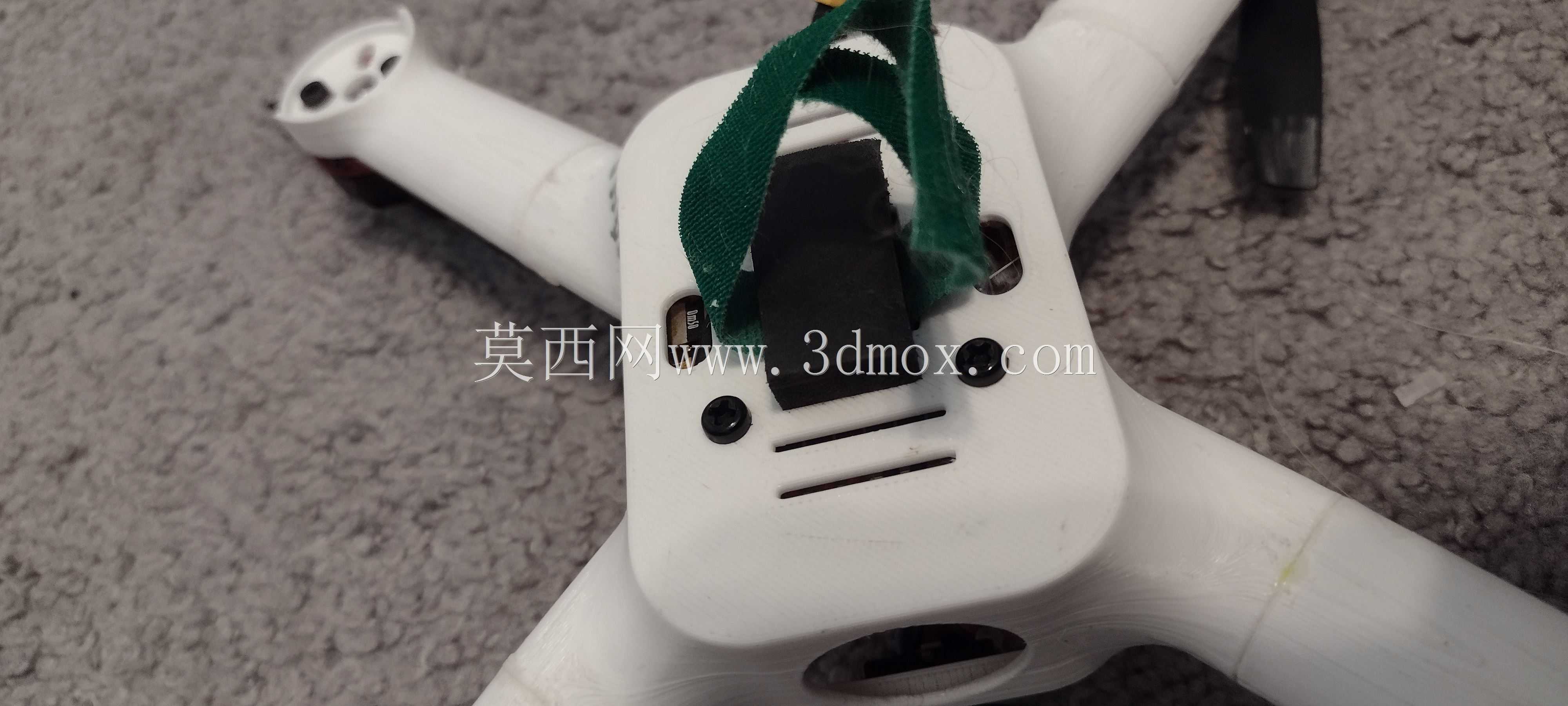

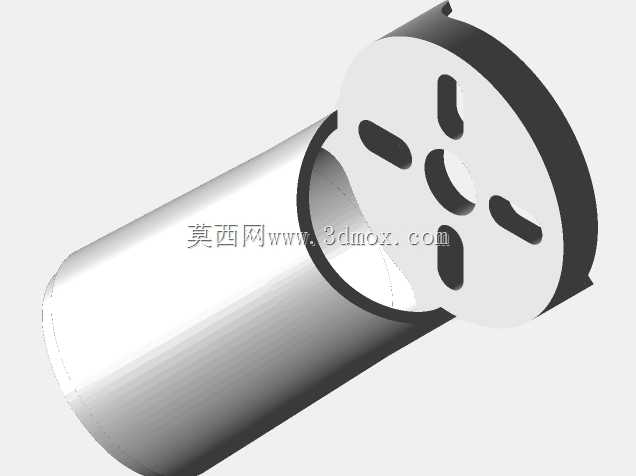

　　对称结构设计支持多套主体搭配打印，既可以打印双主体搭配长机臂获得更大轴距，也可以用单主体搭配短机臂做轻量化小轴距机型，臂板与主体框架可通过中等粘度CA胶、环氧树脂或者不溶解PLA的凝胶胶水粘接，也可使用3D打印专用涂鸦笔做堆焊加固，粘接定位时可借助框架上的插槽做预定位，避免粘接错位影响动平衡。动力适配层面，机架预留了标准M3安装孔位，可适配2205-2300KV级无刷电机，搭配5x4规格螺旋桨即可获得足够推力，电池舱预留30mm×30mm的安装空间，可容纳3S-4S规格、容量850mah及以上的锂聚合物电池，放电能力支持持续25A以上的电池包均可适配，电池舱侧面设计有插槽结构，可直接插入尼龙搭扣带固定电池，无需额外打孔安装绑带座。

　　机架顶部预留了设备安装平面，可根据需求加装飞控、图传、摄像头等航电设备，也可自行拓展顶盖、起落支架等配件，起落架位置预留了泡沫缓冲垫安装槽，可粘贴车窗密封用的EPDM泡沫垫做降落缓冲，降低硬着陆对机身结构的冲击。整机打印完成后组装完成的起飞重量控制在320g到350g区间，属于轻型四旋翼范畴，机架所有边角都做了R2以上的圆角处理，既避免打印时的应力集中导致层间开裂，也能减少飞行过程中的锐角风阻，机臂与主体连接位置做了加厚处理，抵消飞行时的电机振动带来的结构疲劳，日常轻度炸机不会出现臂根断裂的问题。
