农用刚性耕耘整地作业机具结构设计

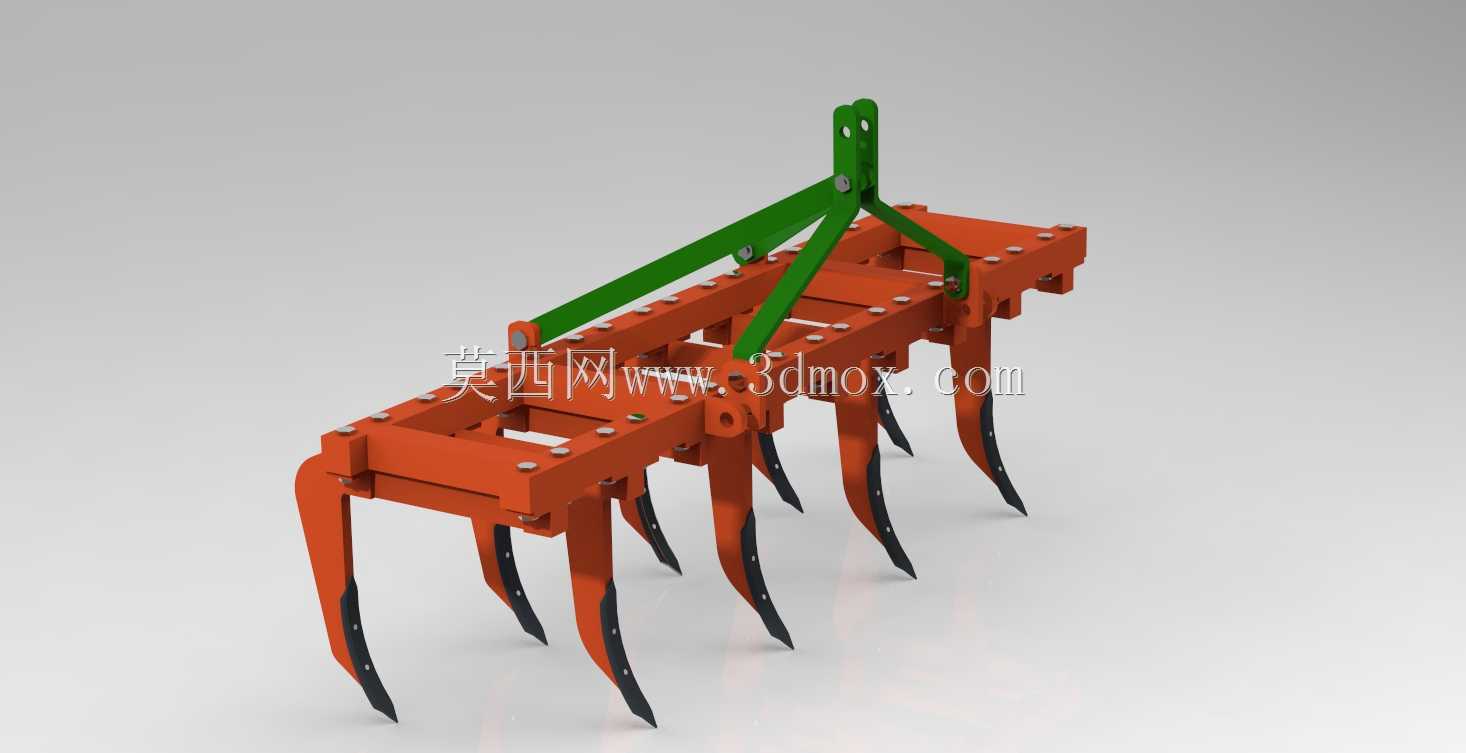

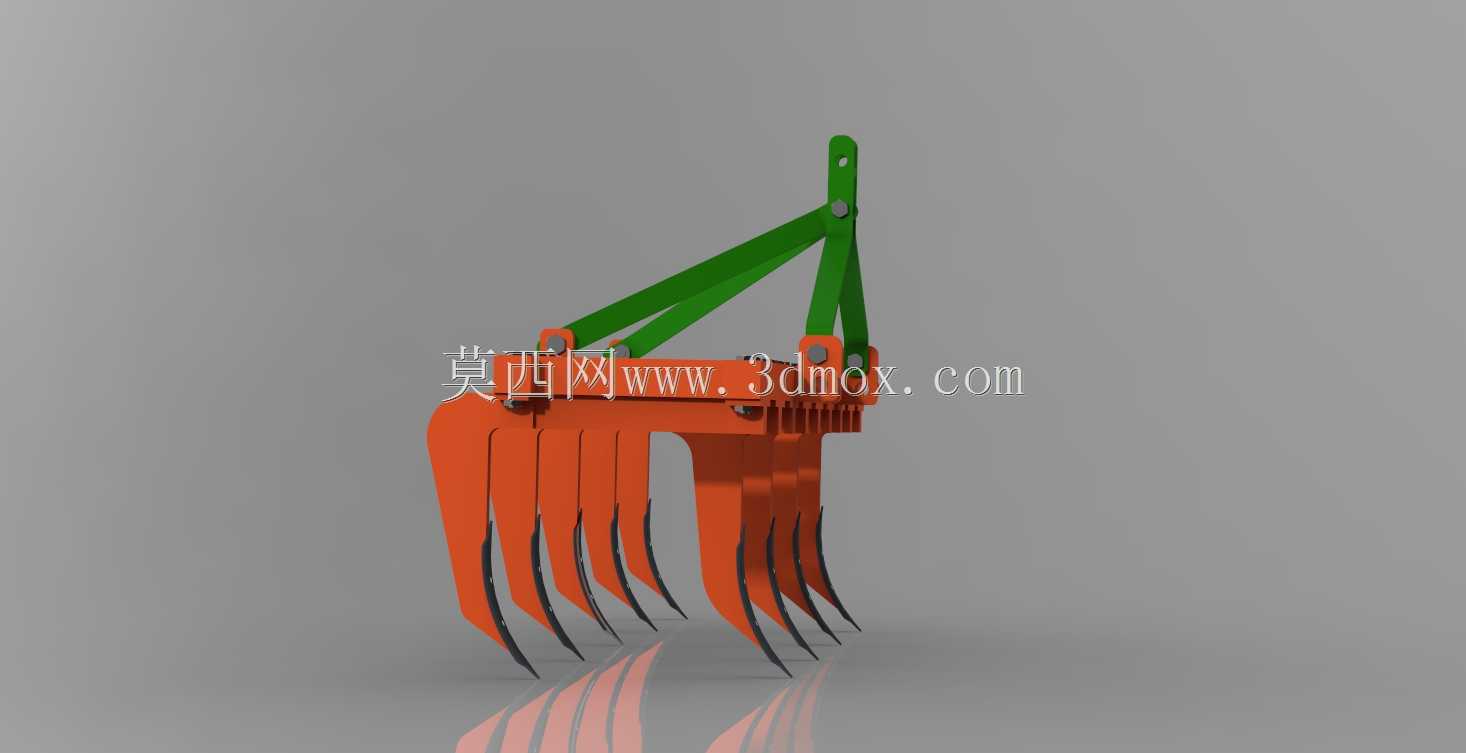

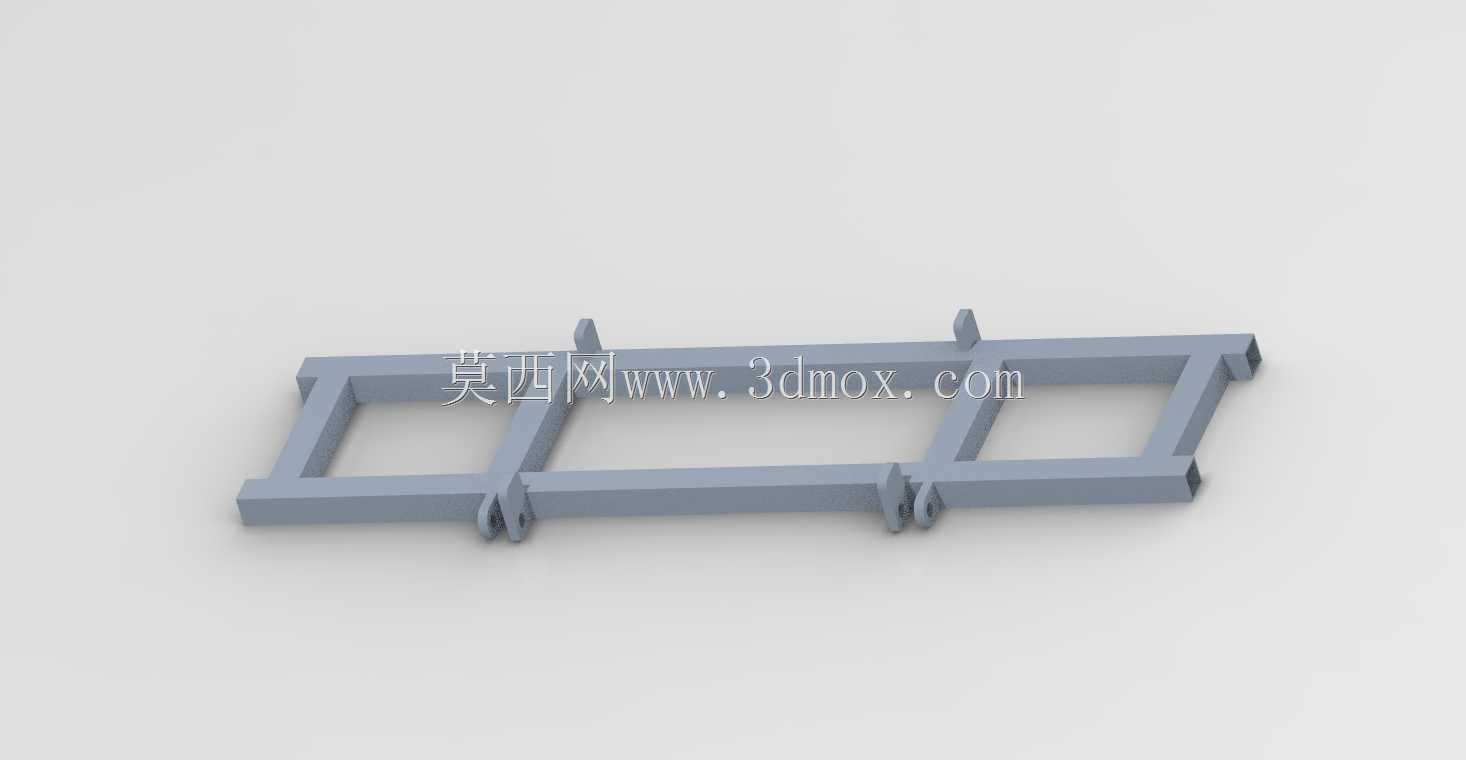

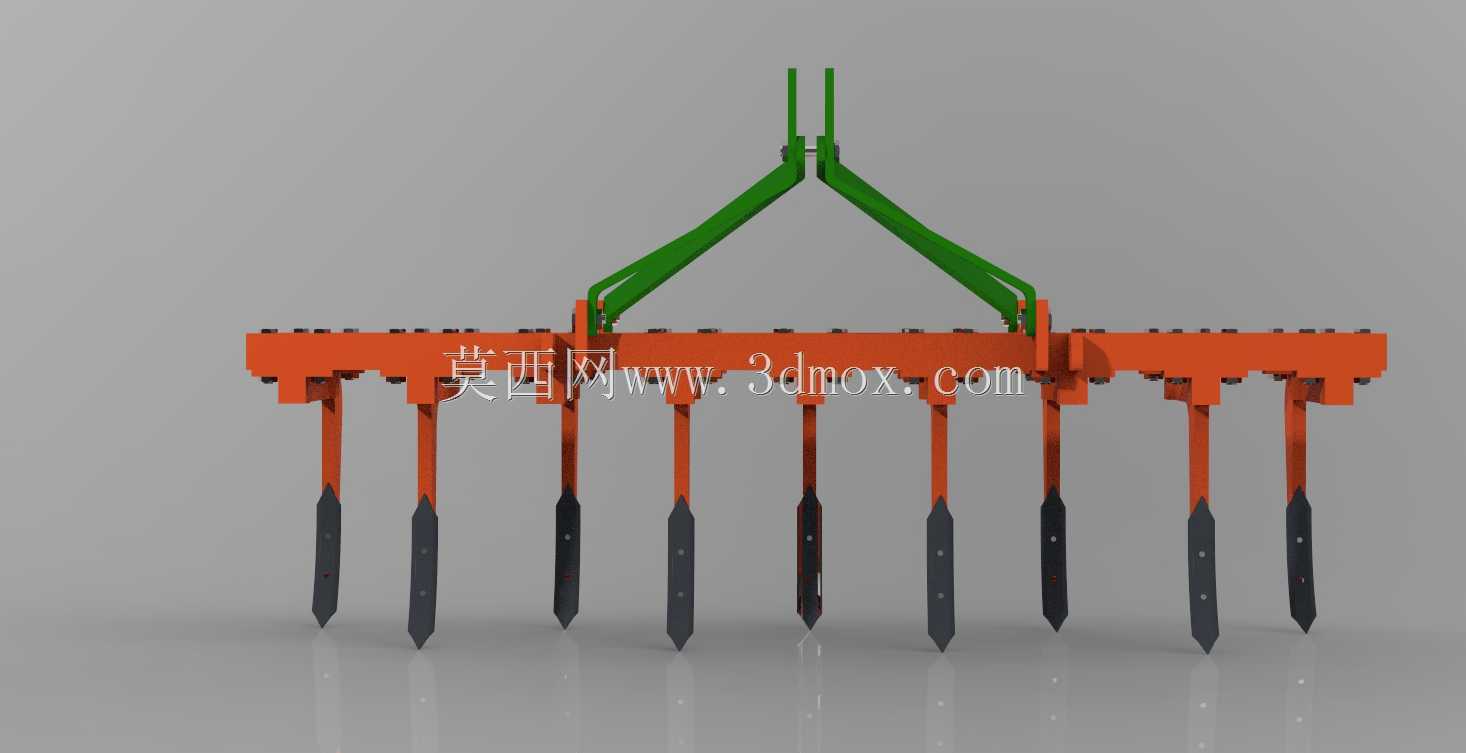

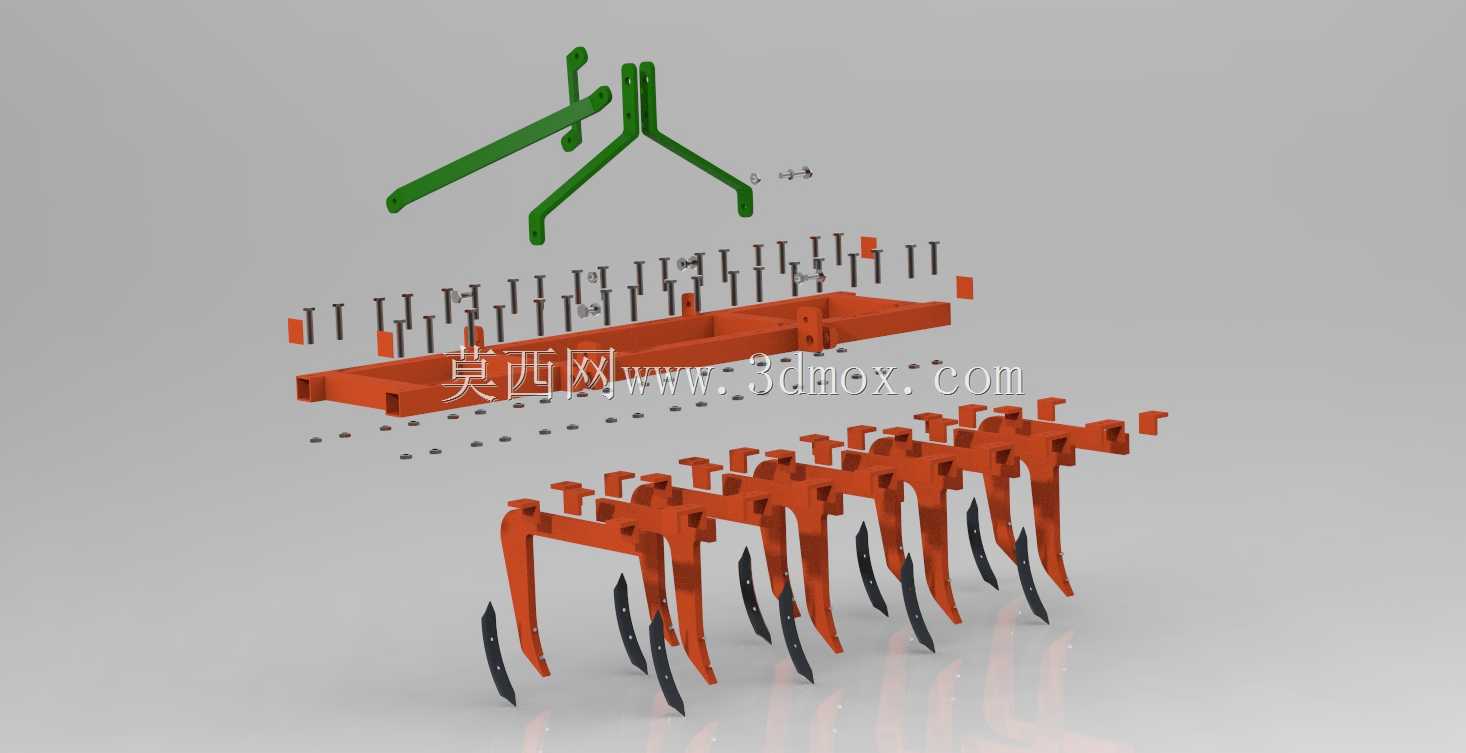

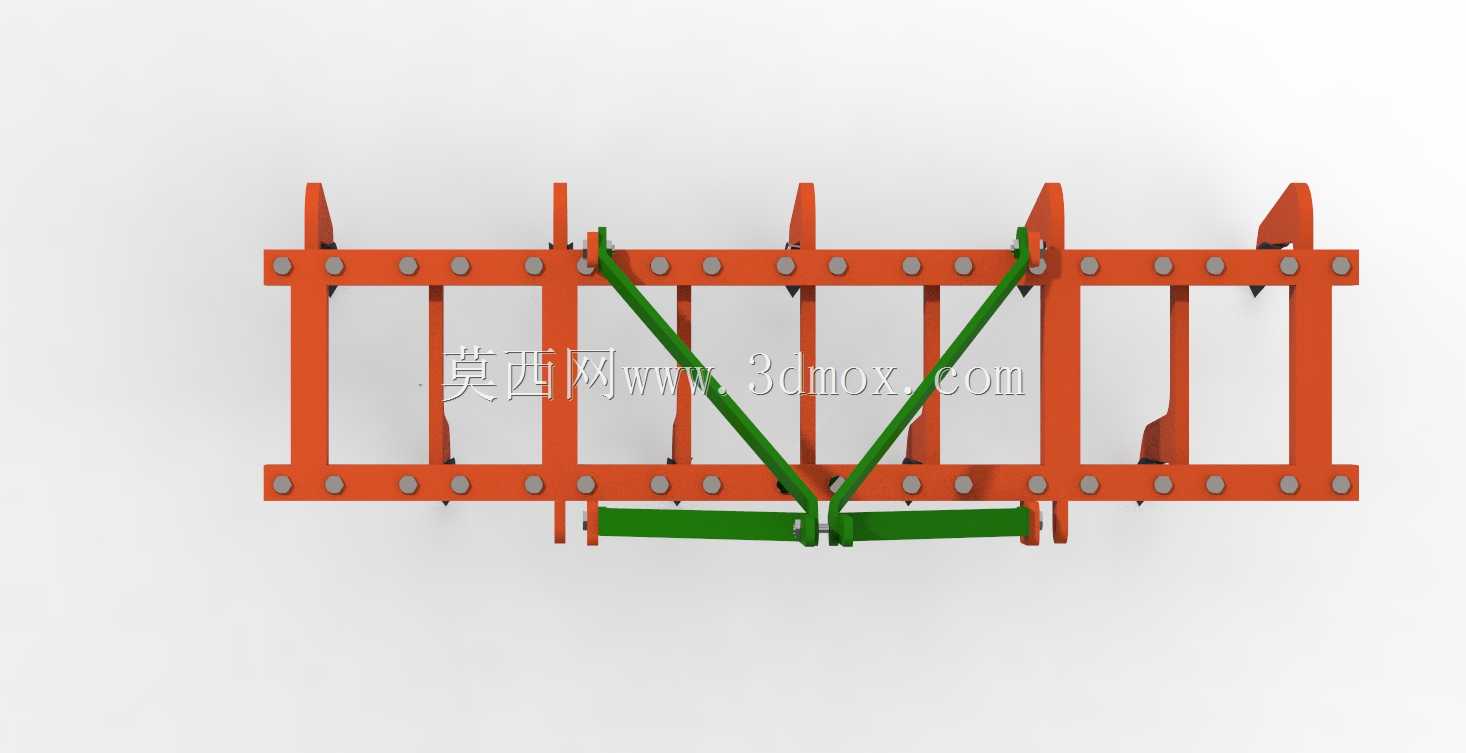

　　这款刚性耕耘机具主要配套大马力轮式拖拉机使用，适配旱作农业区的播前整地、作物行间中耕松土、收后浅耕灭茬等作业场景，在东北黑土区、华北平原旱作农田的耕作体系中应用广泛，能够替代传统铧式犁完成浅层土壤疏松作业，不会过度翻转土层造成土壤墒情流失，作业后地表平整度更适配后续播种作业的农艺要求。整机采用三点悬挂连接结构，上悬挂点与两个下悬挂点的安装孔位完全符合拖拉机后悬挂的通用尺寸标准，挂接时无需额外改装连接结构，适配不同功率段的主流农用拖拉机后悬挂输出接口，作业时通过拖拉机液压系统控制耕深，刚性机架结构不会在遇到硬质土块、浅层碎石时出现机架形变，作业稳定性远优于柔性连接的耕耘机具。机架主体采用矩形型钢焊接成型，整体框架采用横向多梁排布结构，

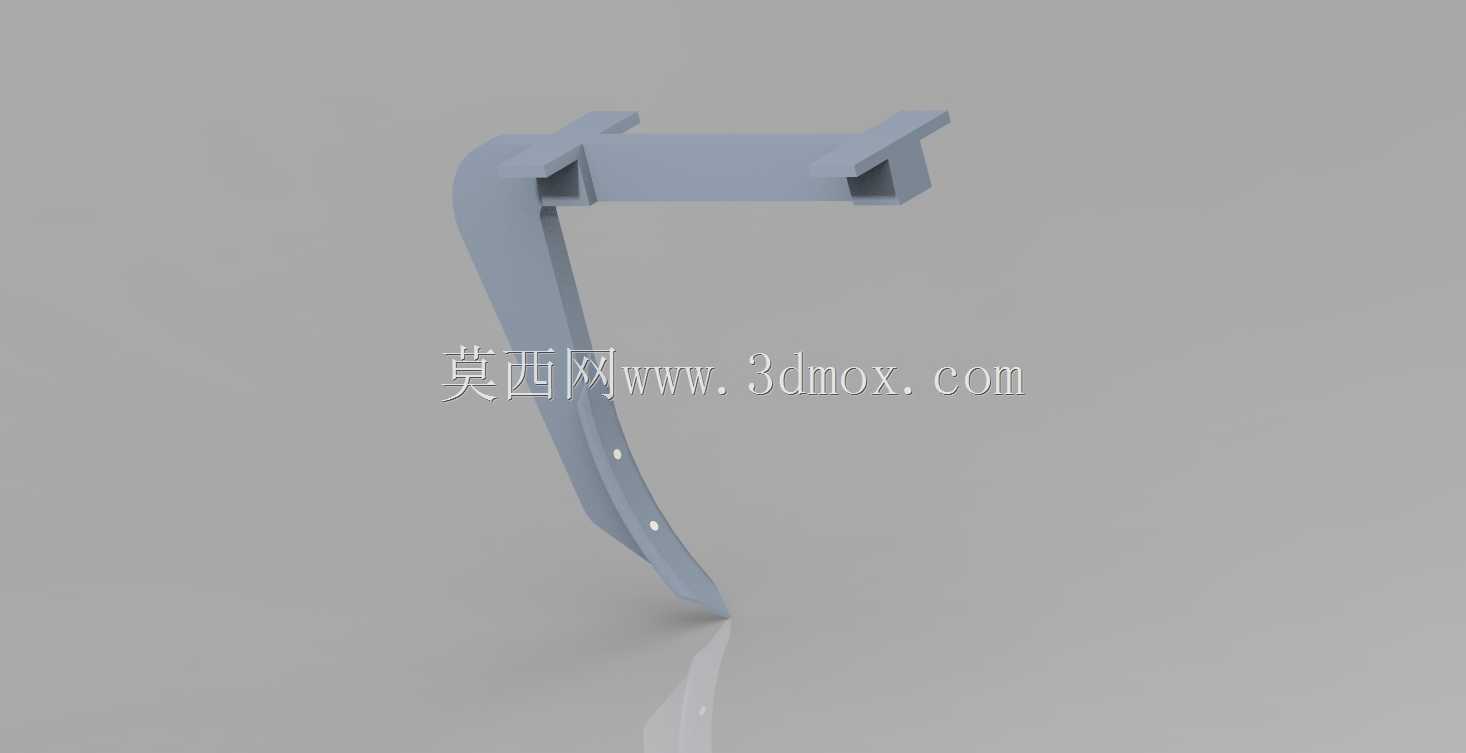

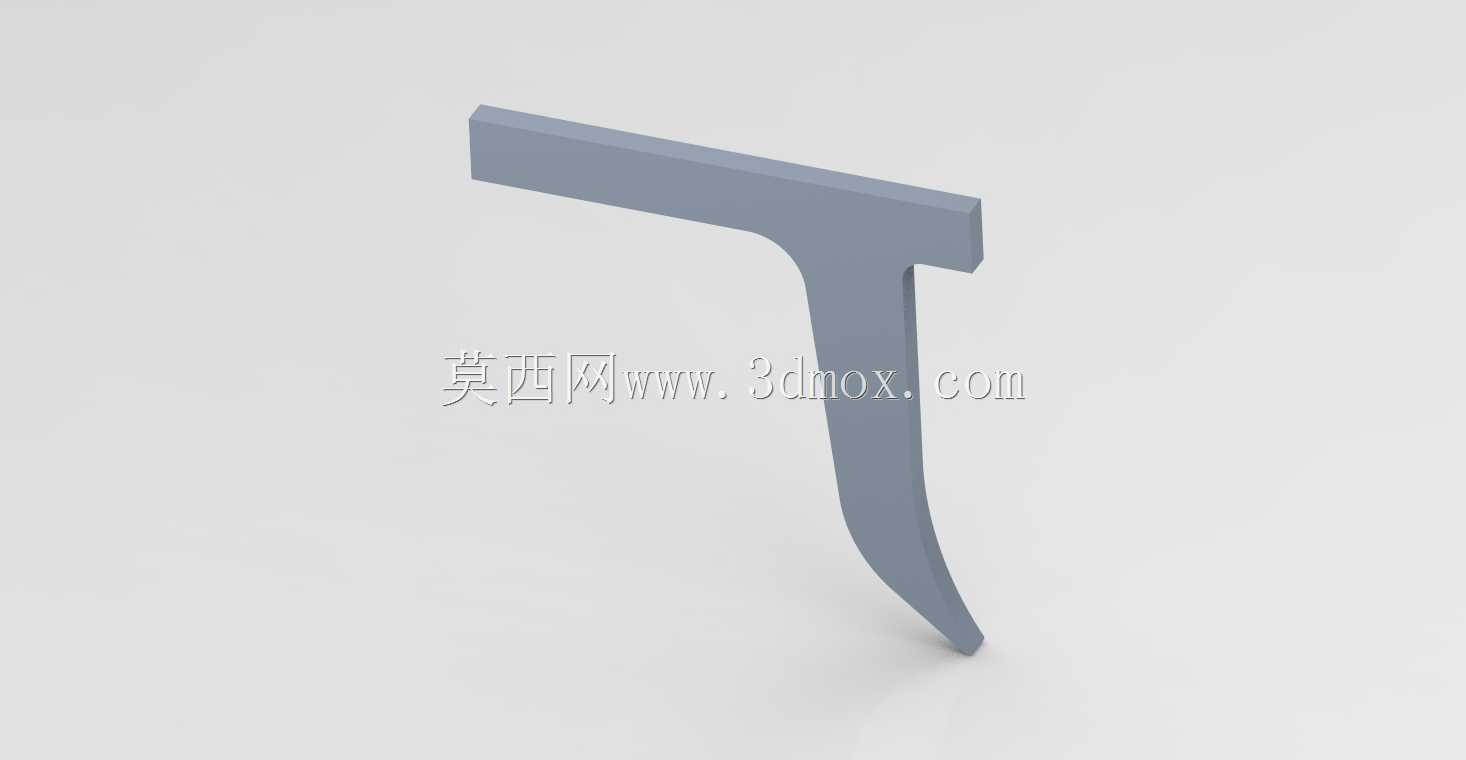

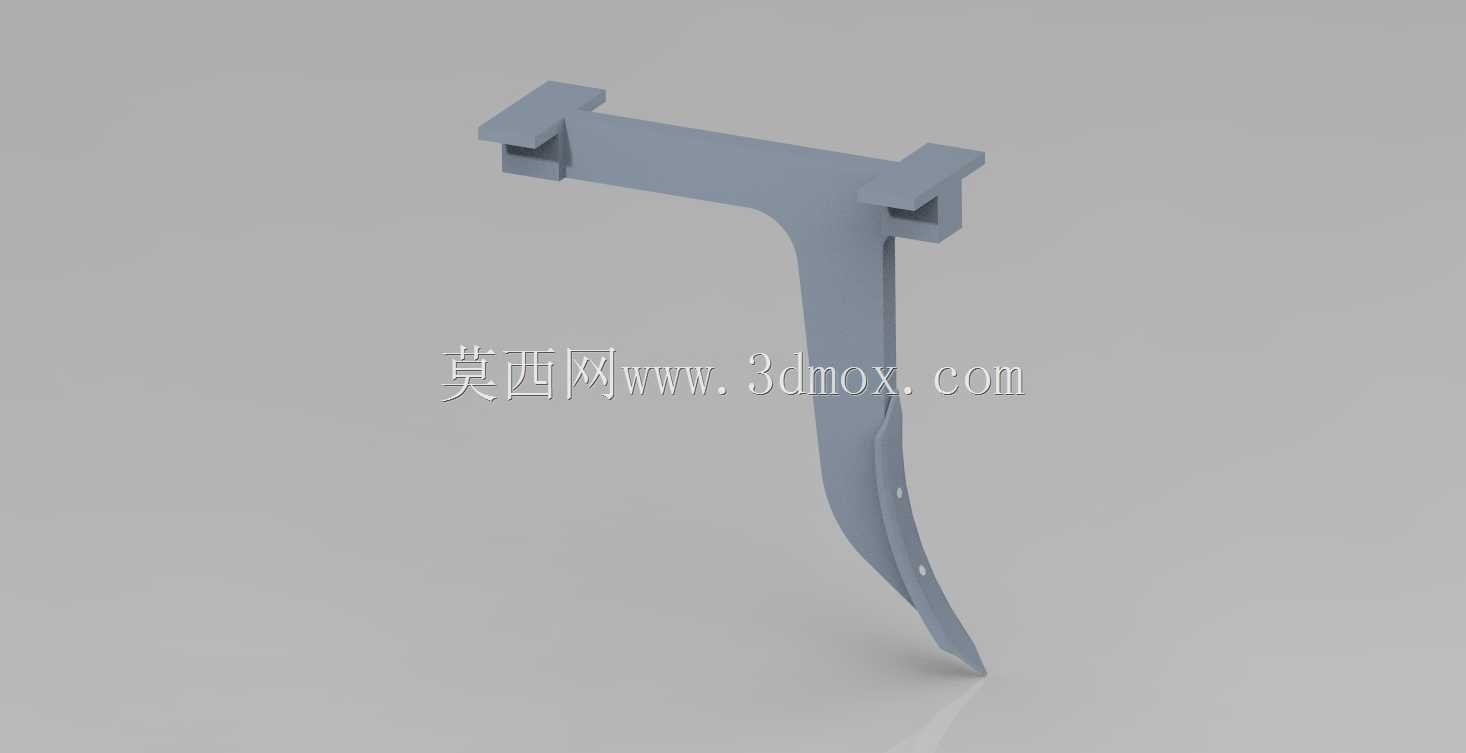

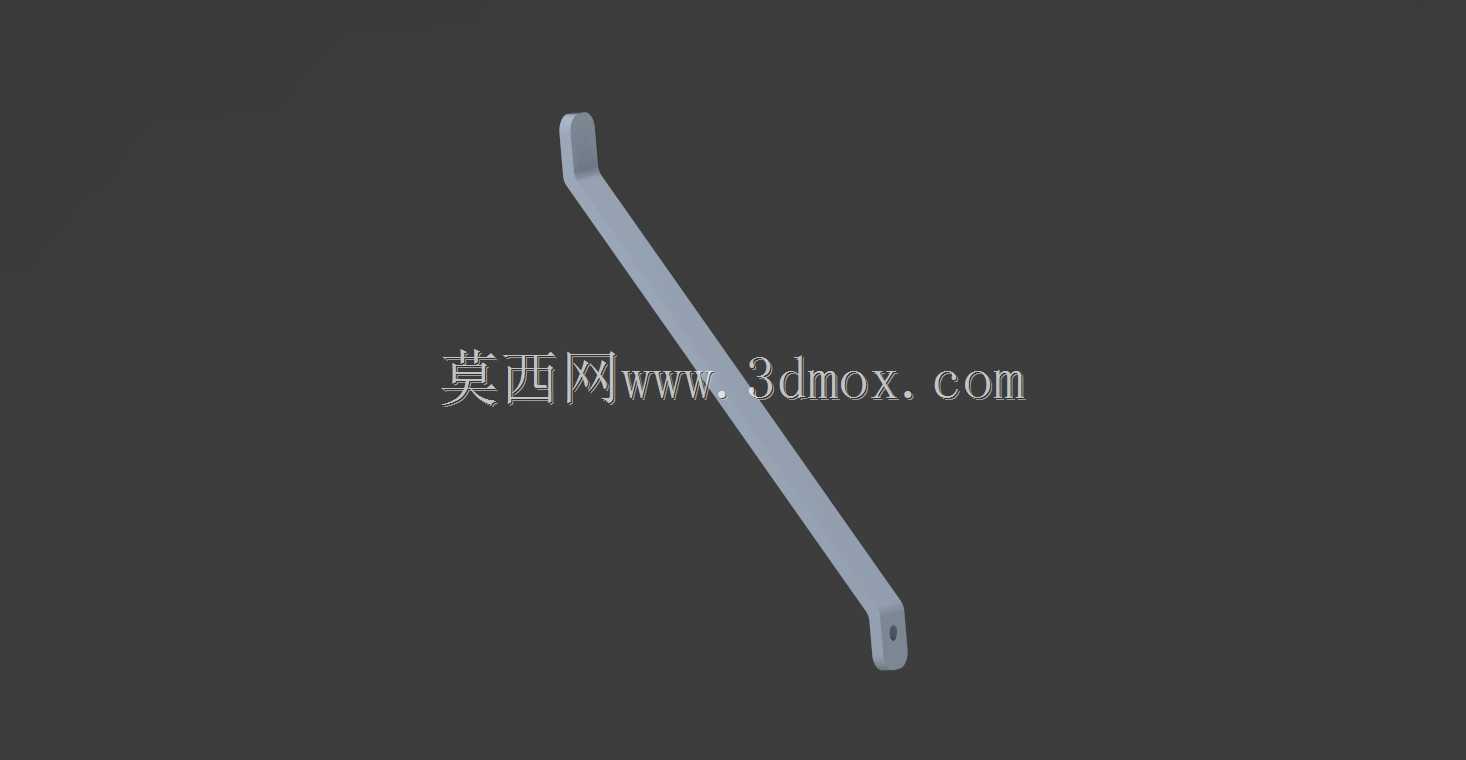

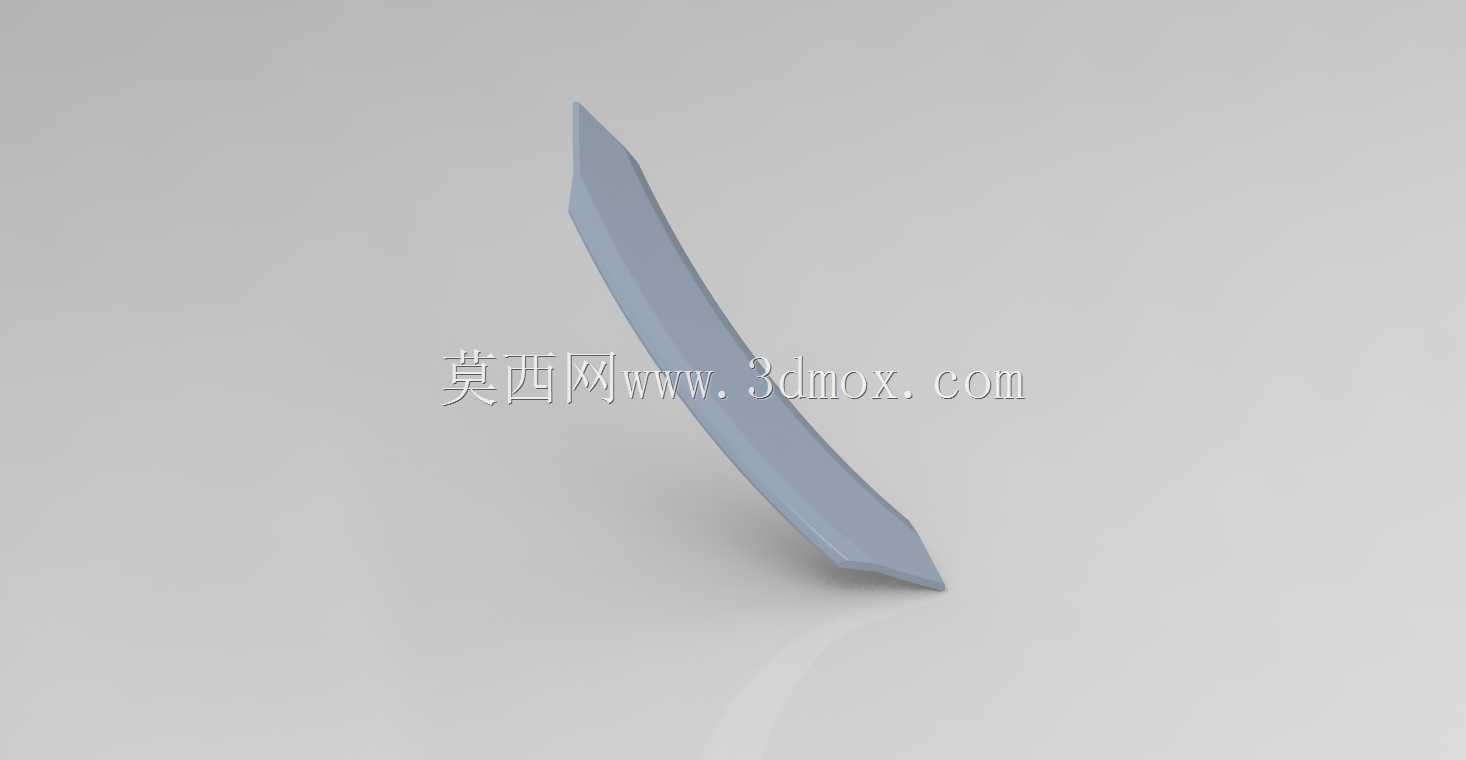

　　每根横梁上预留多组耕齿安装位，可根据实际作业的幅宽要求、农艺行距要求灵活调整耕齿的安装数量与排布间距，单根耕齿采用弯形仿生曲面设计，齿尖部位做了硬化耐磨处理，入土角经过反复校核，作业时能够顺畅切入土壤，不会出现缠草、壅土问题，耕齿与机架的连接采用螺栓紧固结构，磨损后可单独更换单根耕齿，降低后期维护成本。上部的悬挂连接支架采用三角形加强结构，两个斜向支撑臂与主横梁焊接处加焊了加强筋板，能够承受拖拉机牵引时的大拉力载荷，避免悬挂部位出现焊缝开裂问题。整机作业幅宽可覆盖多垄作物的耕作需求，耕深稳定在12到20厘米区间可调，作业时不会打乱原有土层结构，能够有效打破犁底层，提升土壤的透水透气性，同时将地表的作物残茬混入浅层土壤，

　　加快残茬腐解速度。建模过程中对各个连接部位的螺栓孔位、配合间隙做了精准还原，所有运动部件的干涉检查都已完成，可直接用于农业装备的结构改进、教学演示以及定制化改装的参考，对于从事耕整机械设计的人员来说，能够直接参考其挂接结构的尺寸设计、耕齿排布的受力优化思路，缩短同类产品的开发周期。
