小型手扶式农田播种作业装置结构设计

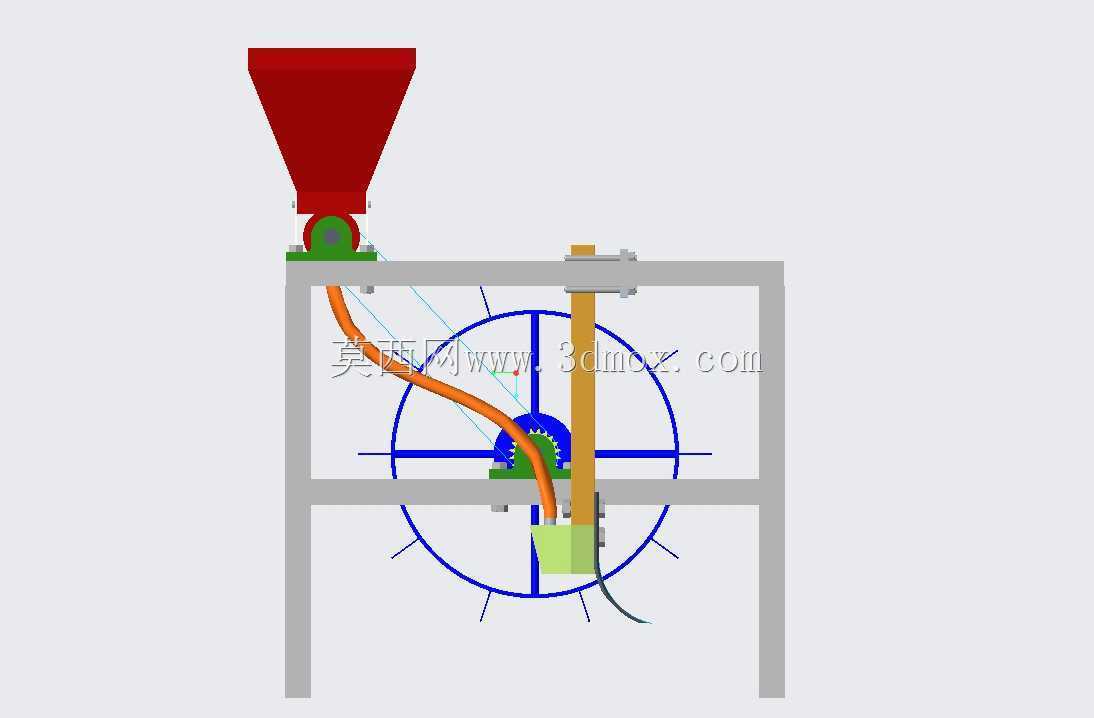

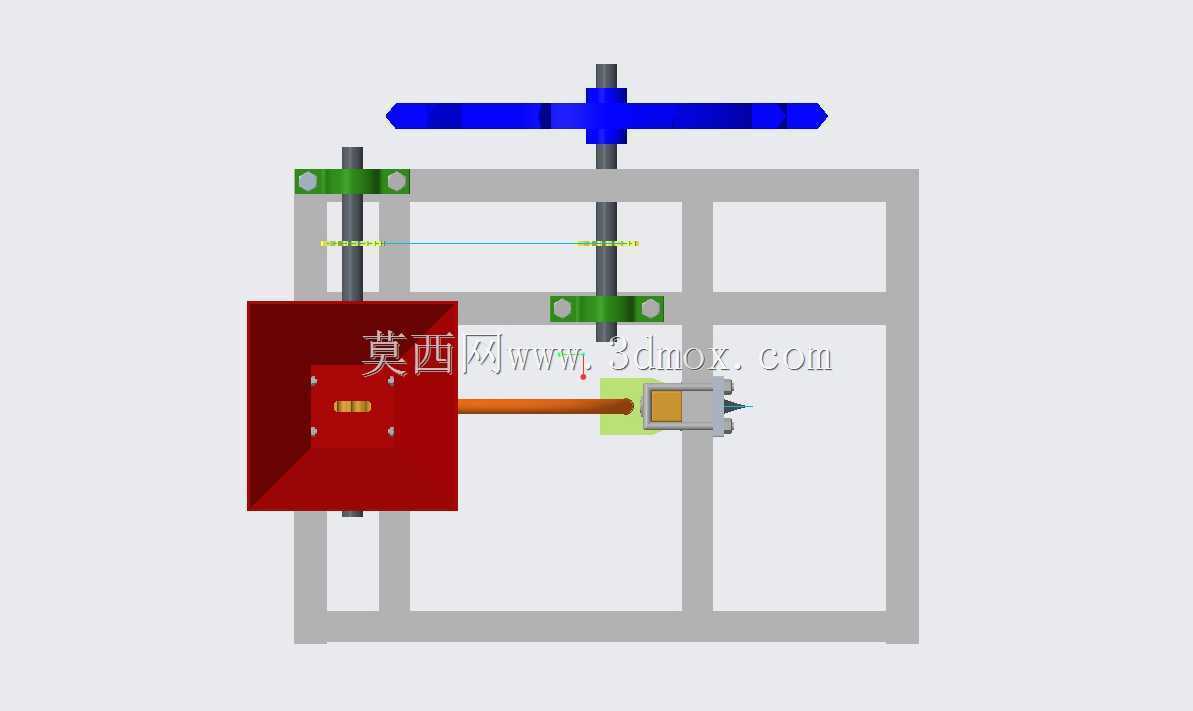

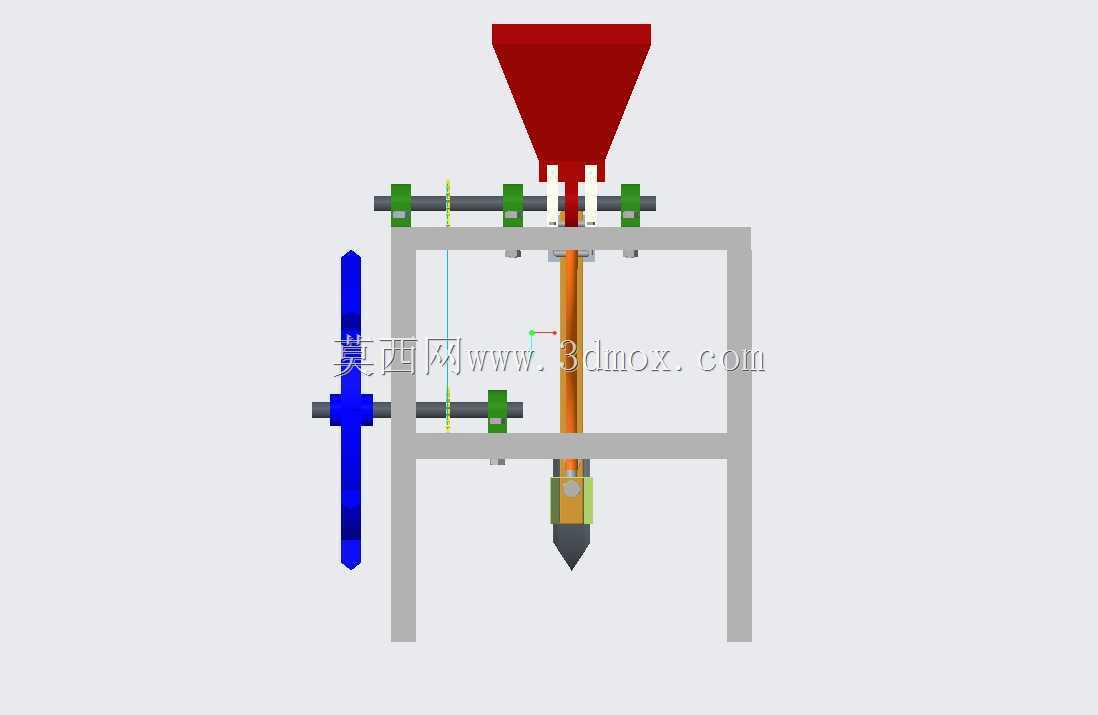

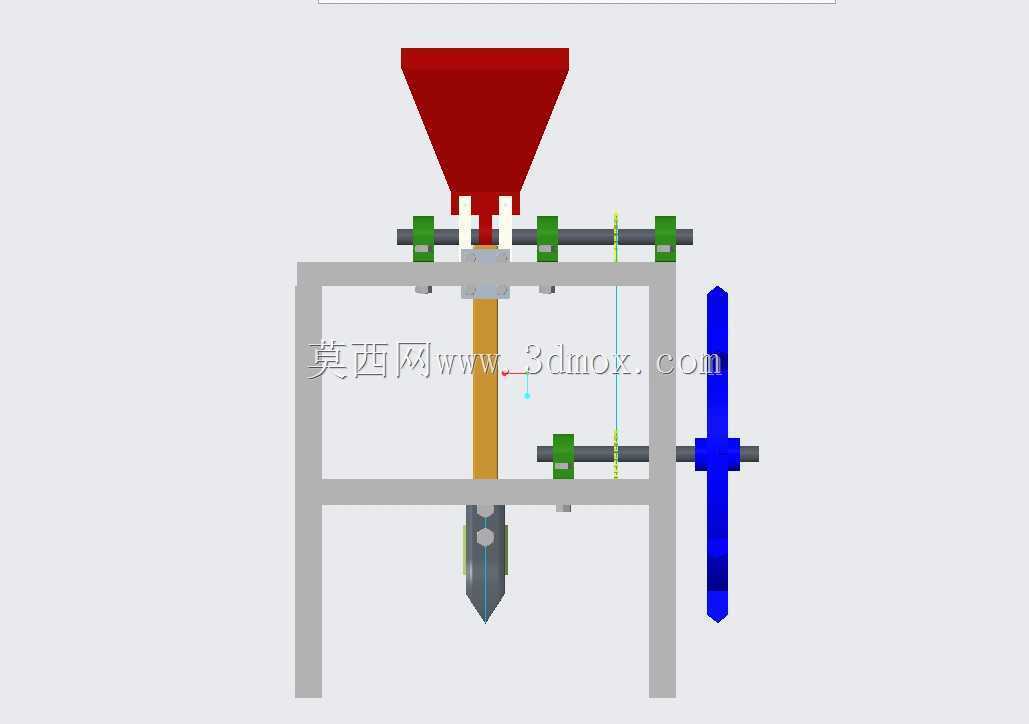

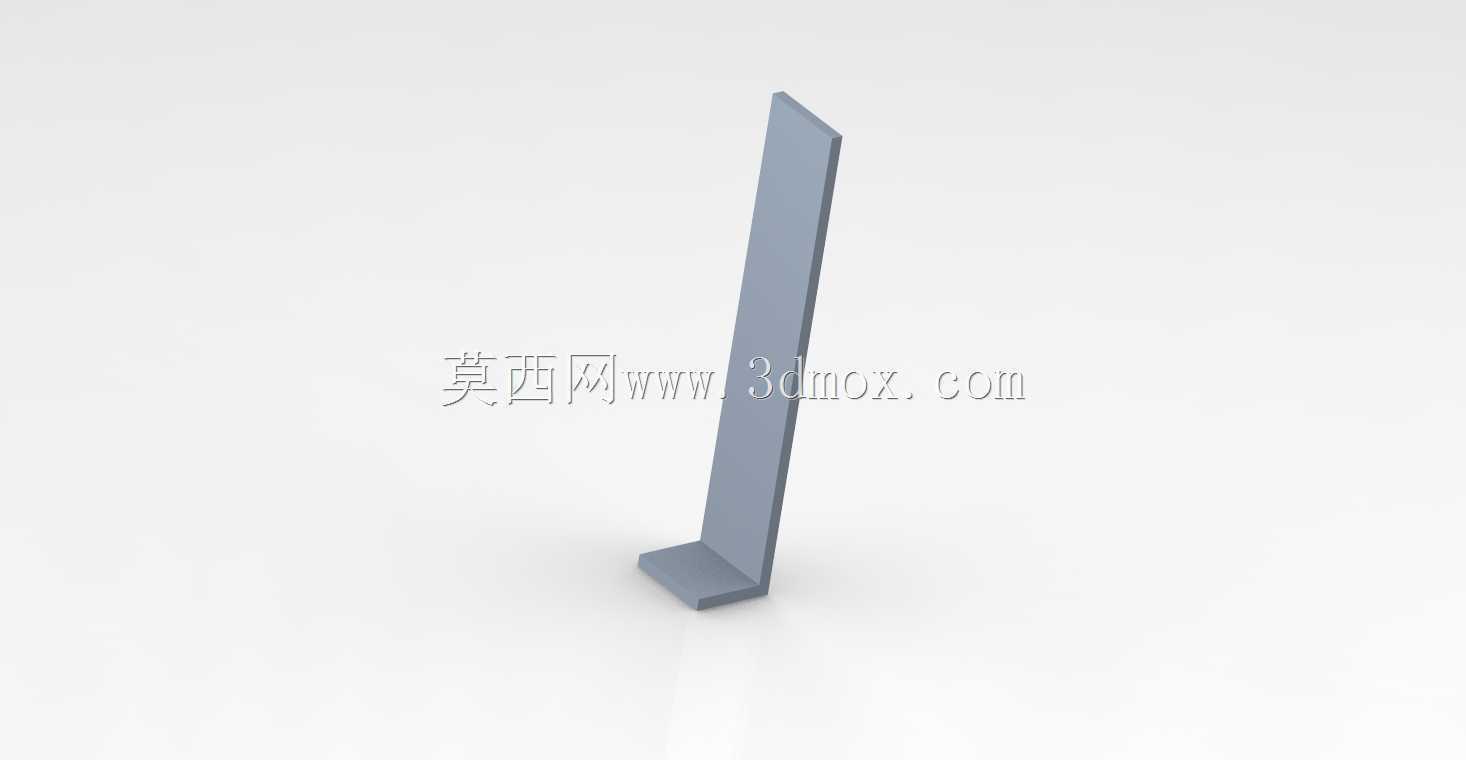

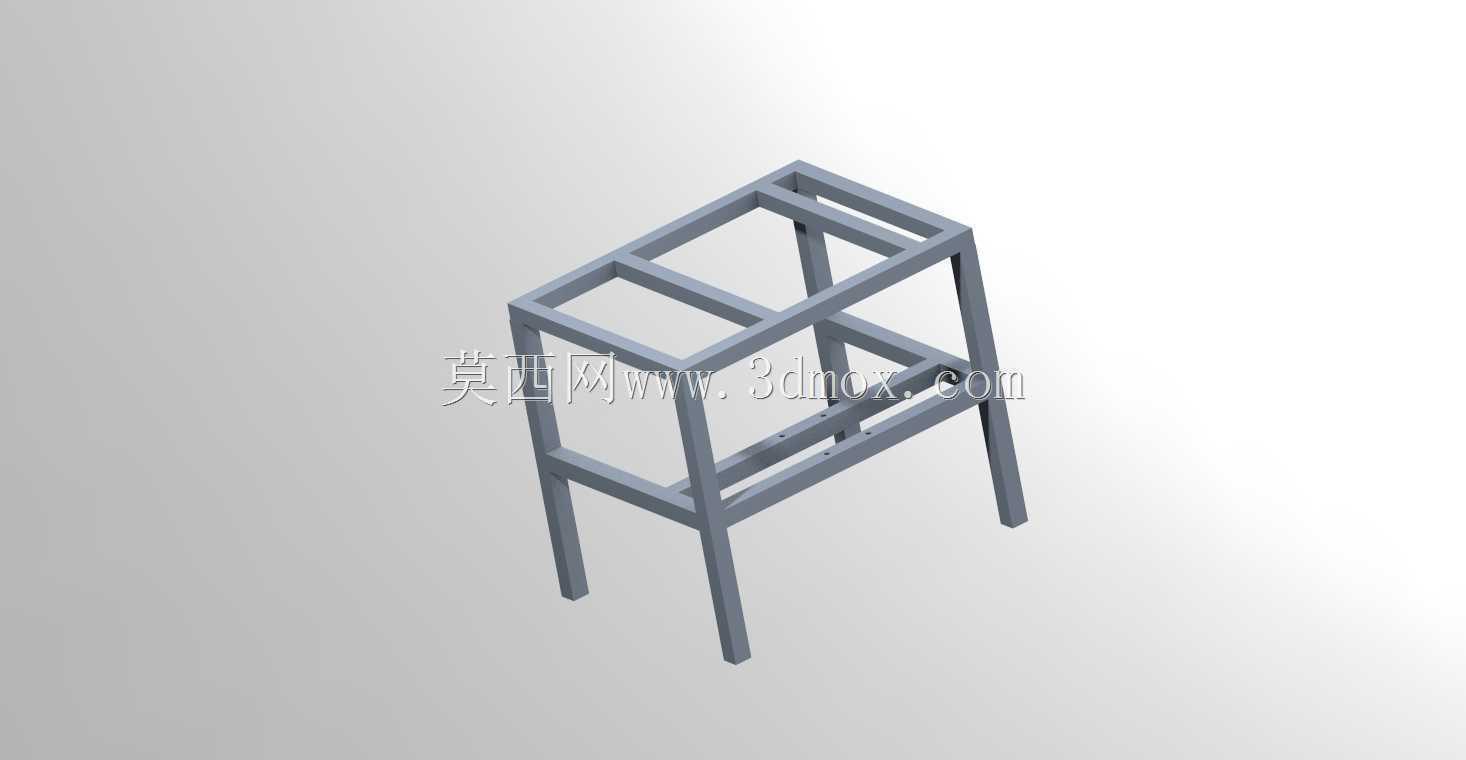

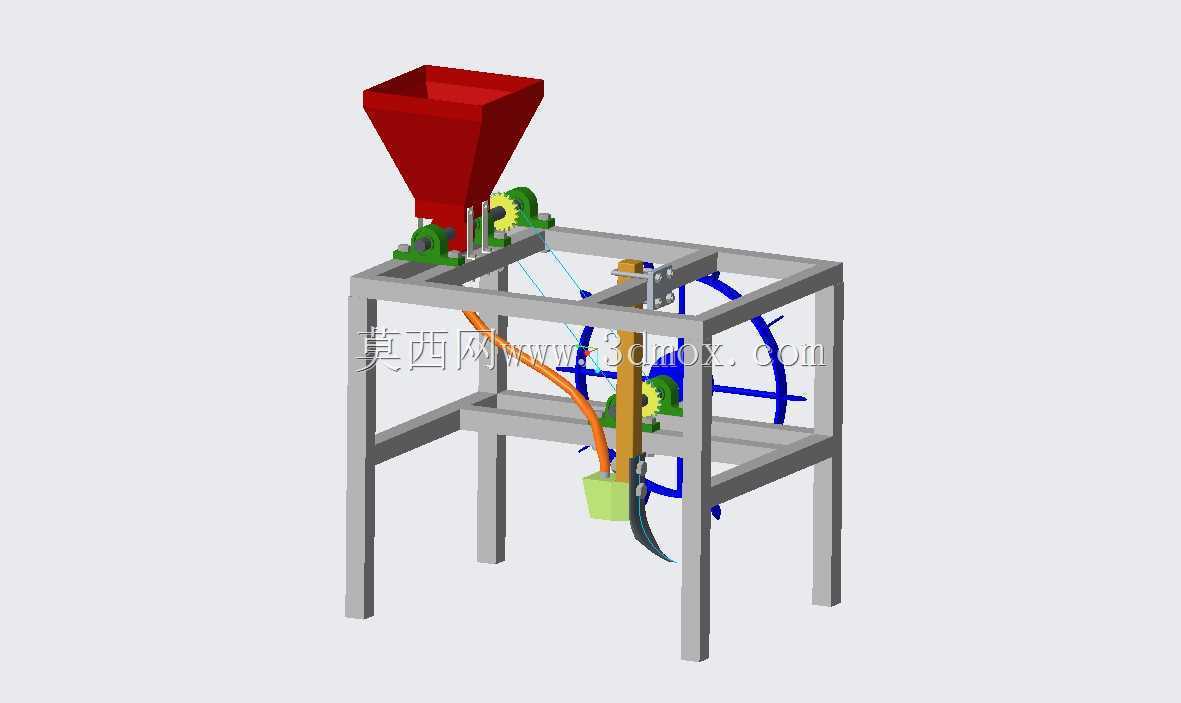

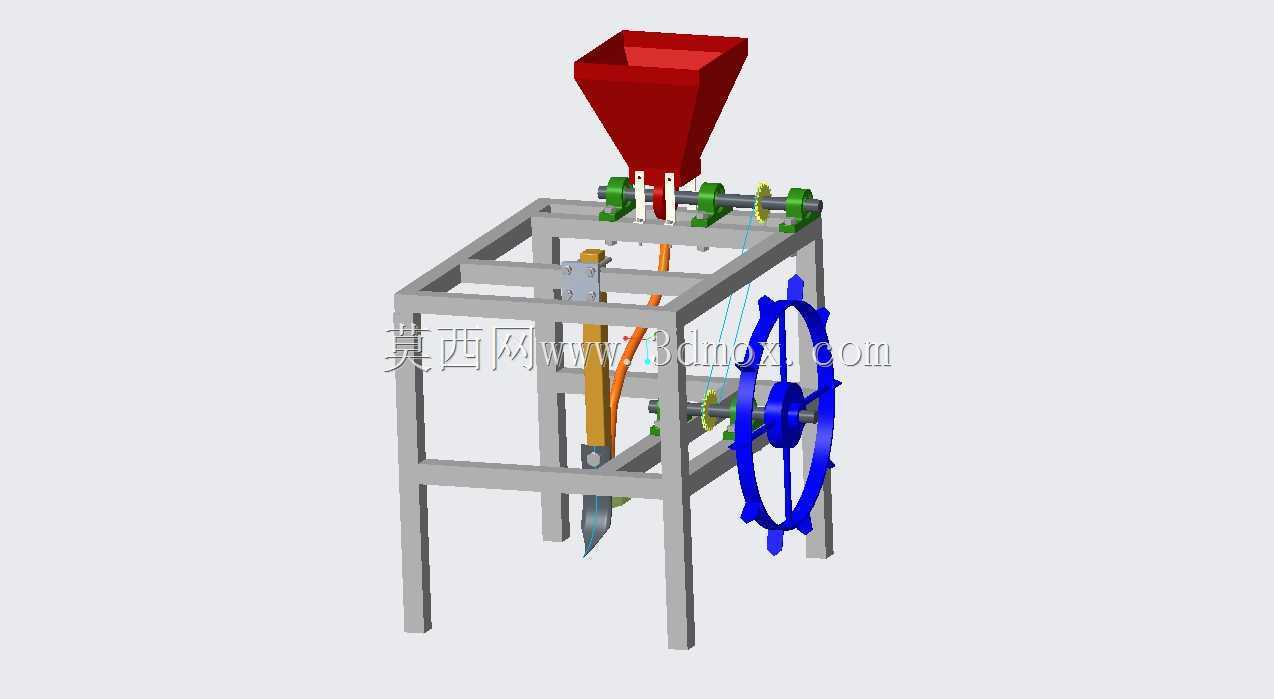

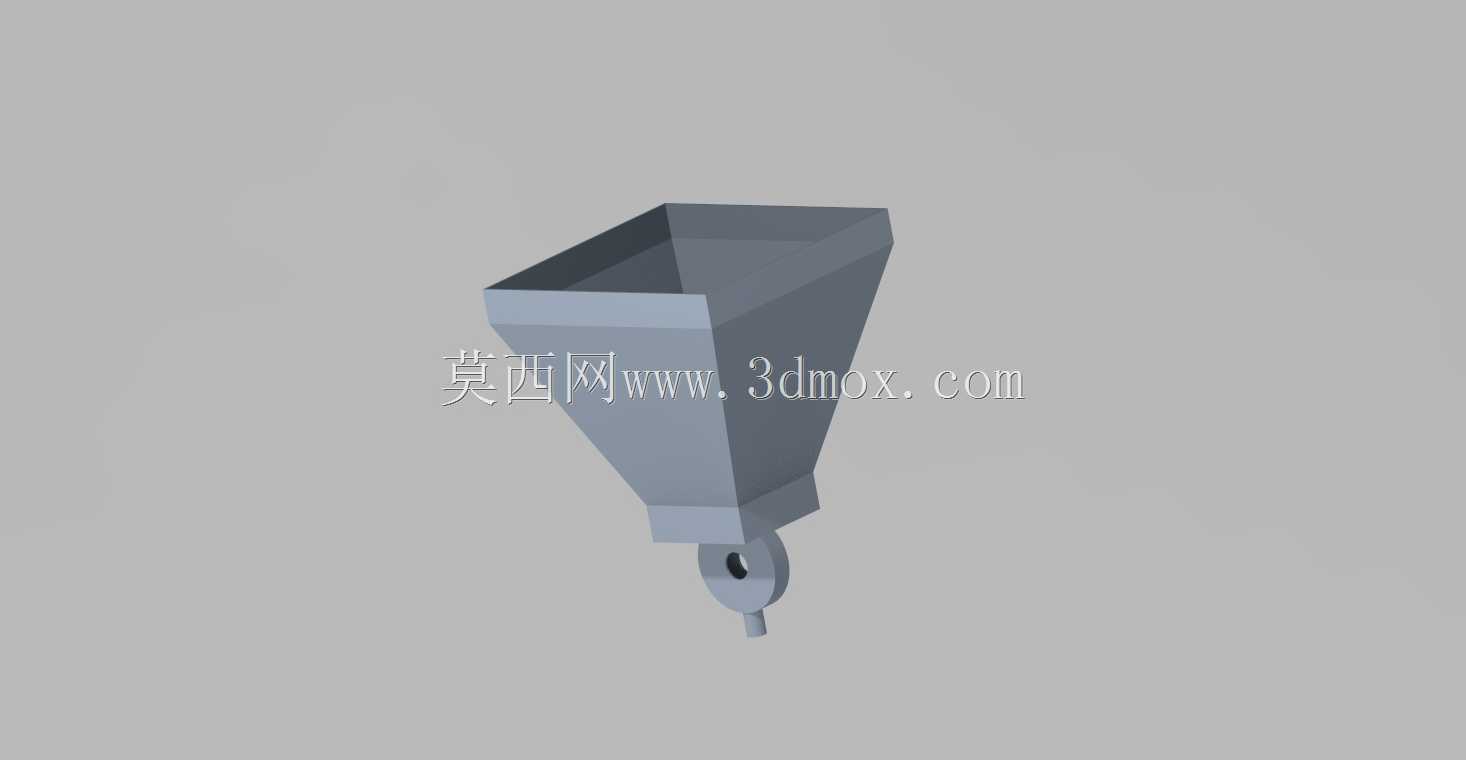

　　这套小型播种作业装置，主要面向丘陵山地零散地块、大棚内部窄垄作业场景设计，适配小面积经济作物、蔬菜、杂粮的精量播种需求，弥补大型播种机无法进入狭小作业区域的使用空白。从结构布局来看，装置采用方管焊接成型的立式框架作为承载基体，框架整体采用等边角钢与矩形管拼焊，底部预留三个支撑腿的安装位，作业时可通过配套的手扶牵引架连接人力或小型动力单元，非作业状态下支撑腿可直接接触地面保持直立放置，无需额外支架辅助。上部的红色锥型料斗为种子存储单元，斗壁倾斜角度设置为32度，刚好超过常见蔬菜种子、谷物种子的自然休止角，可保证种子在无额外振动的情况下依靠自重顺畅下滑至排种位置，避免出现架空卡种的问题，料斗下部直接对接窝眼轮式排种组件，

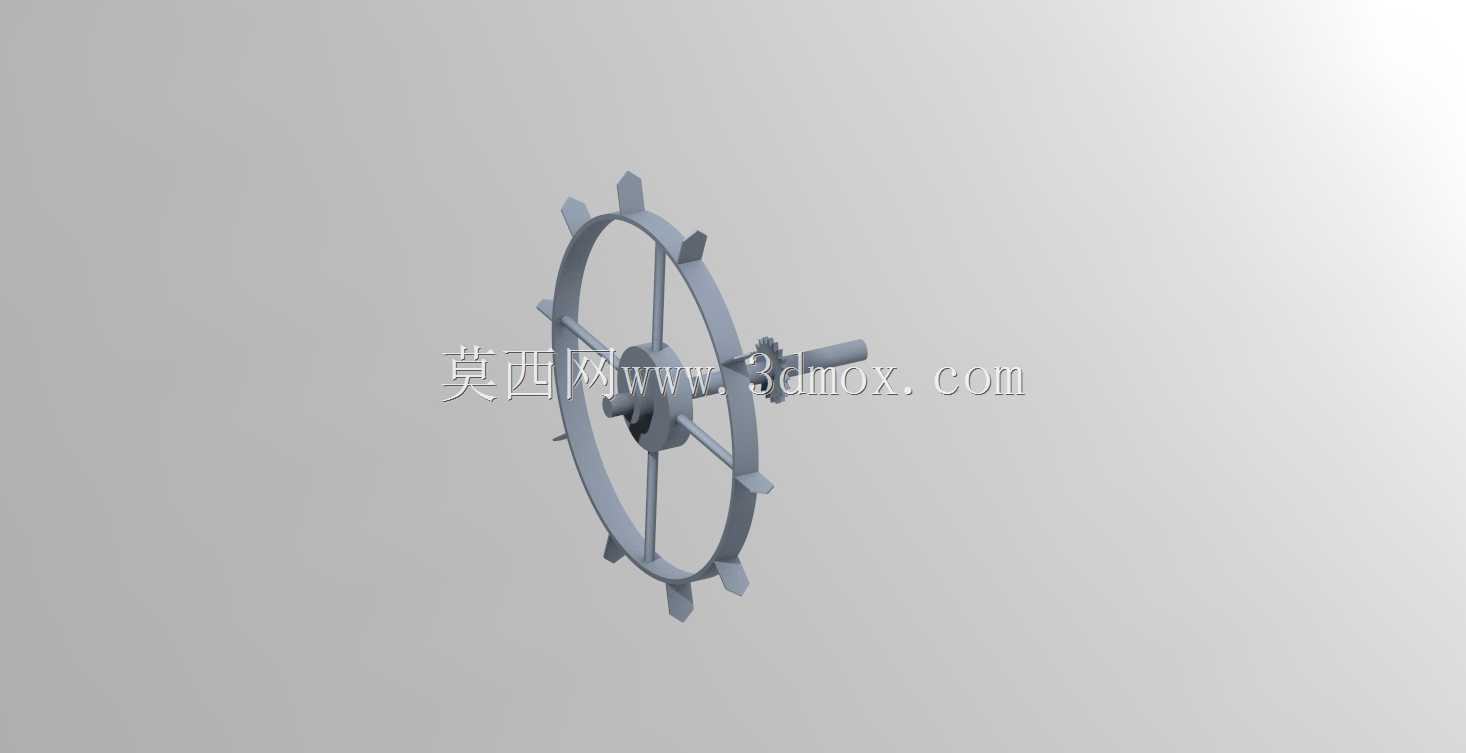

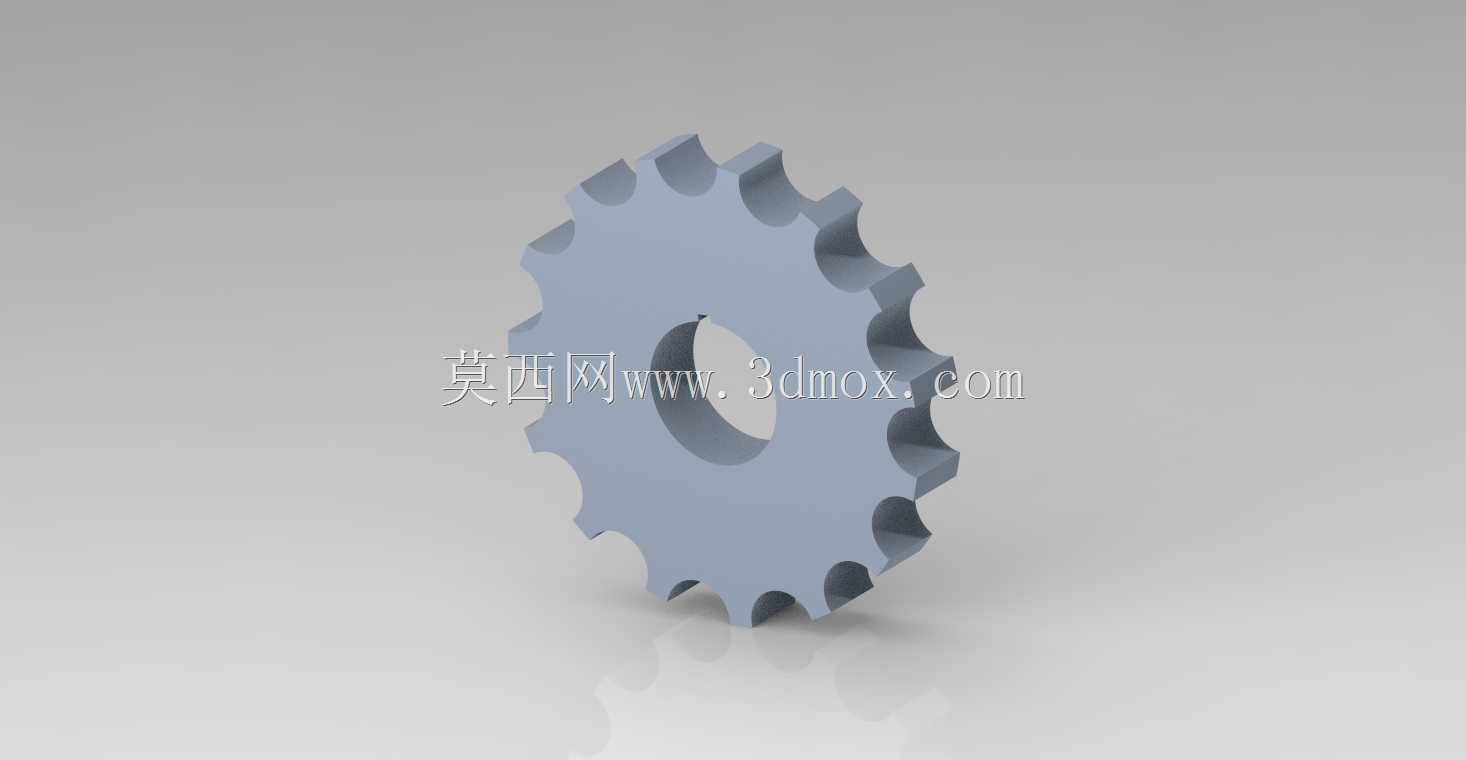

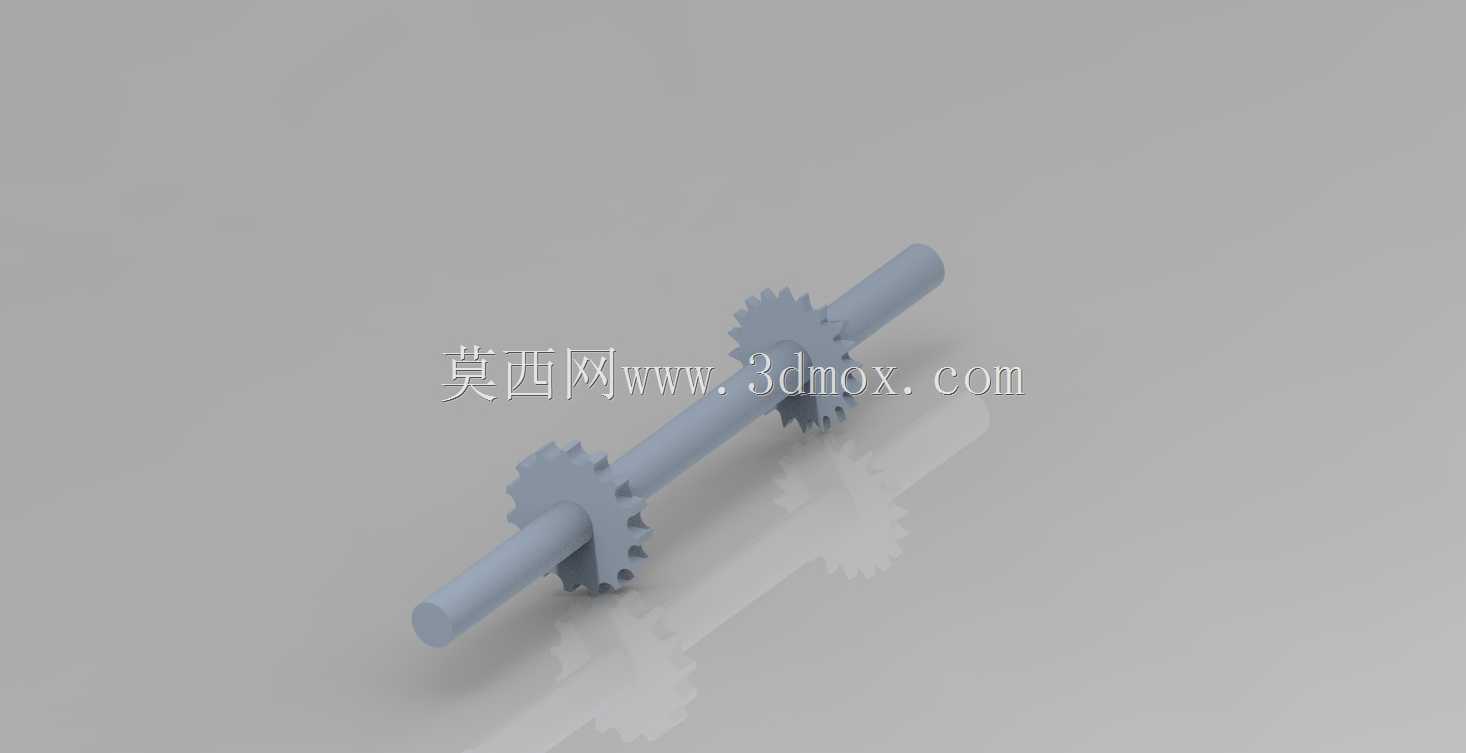

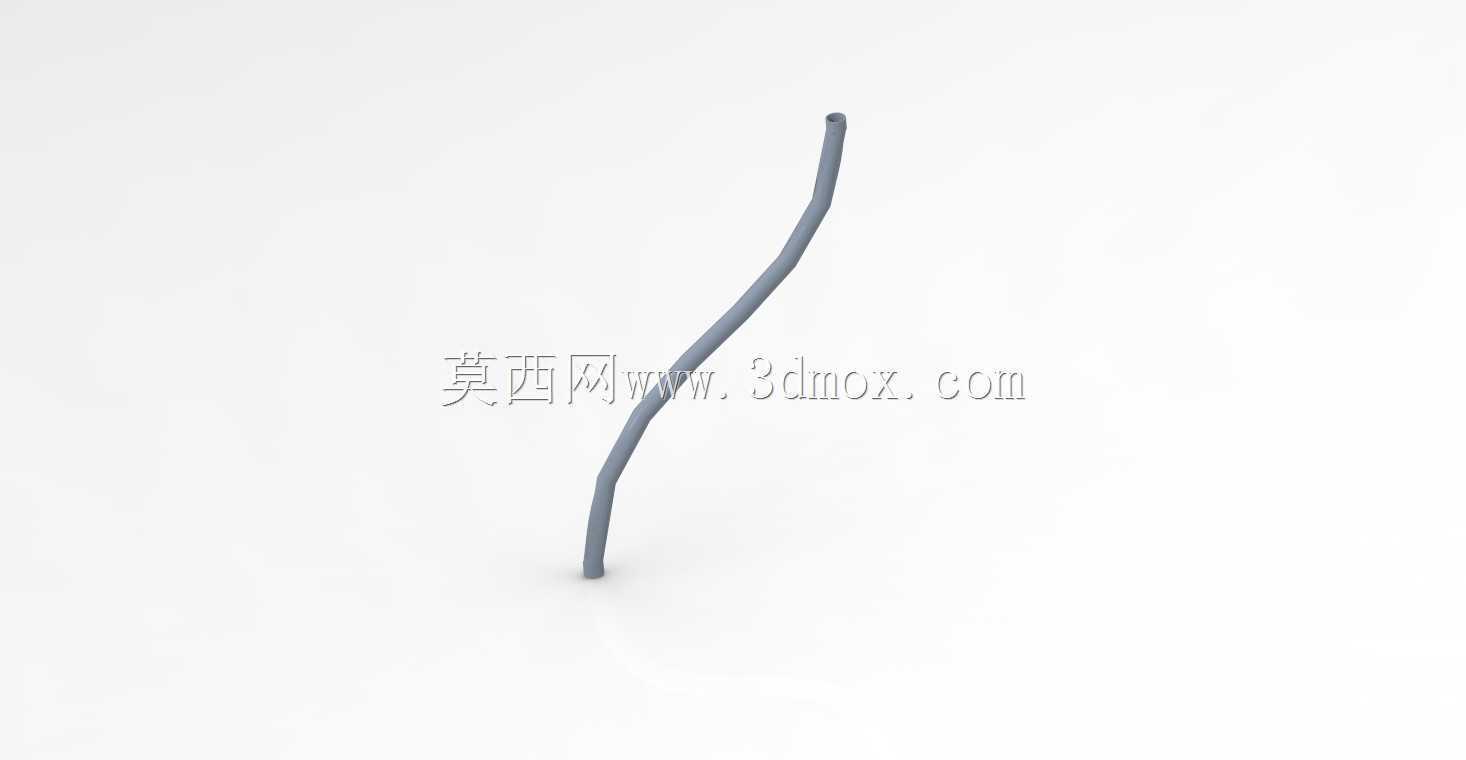

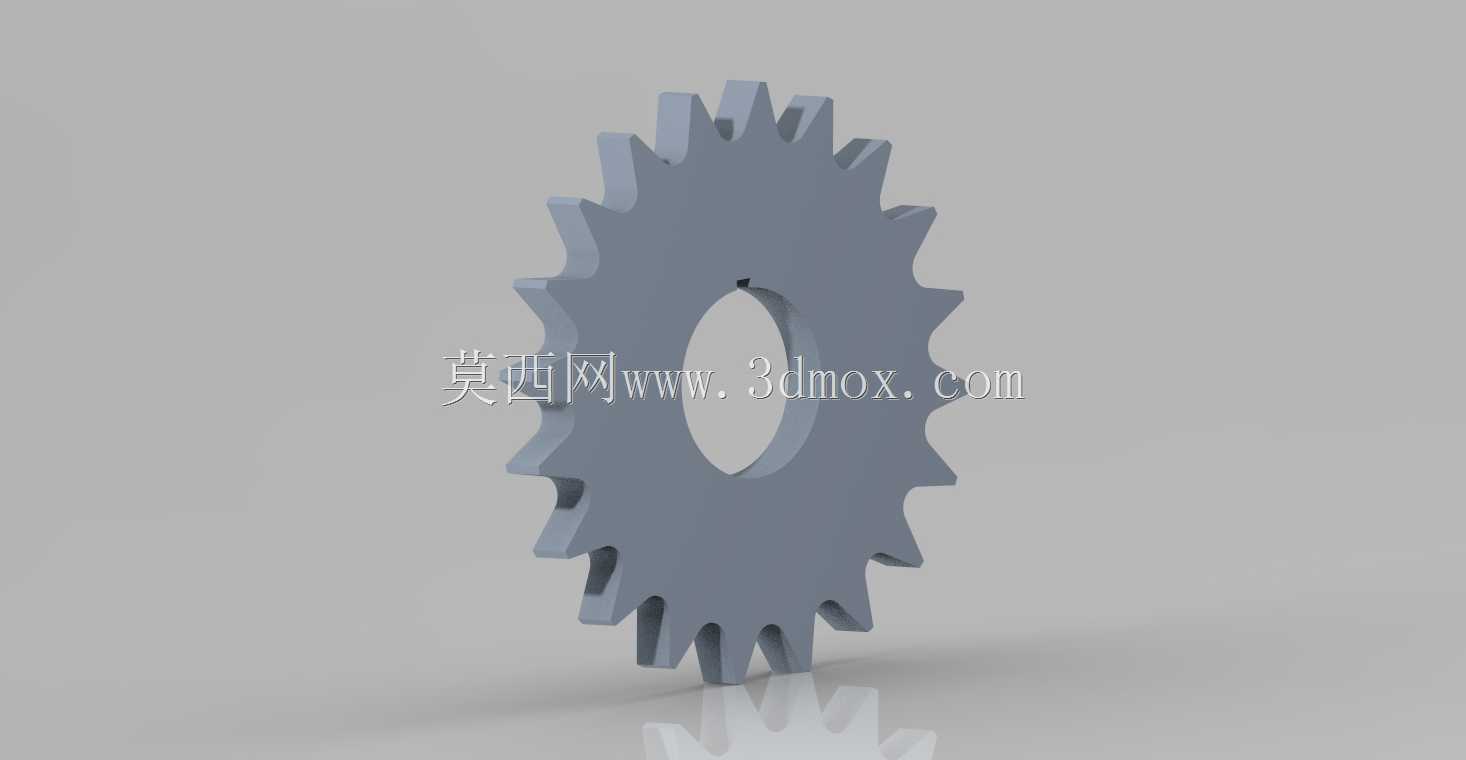

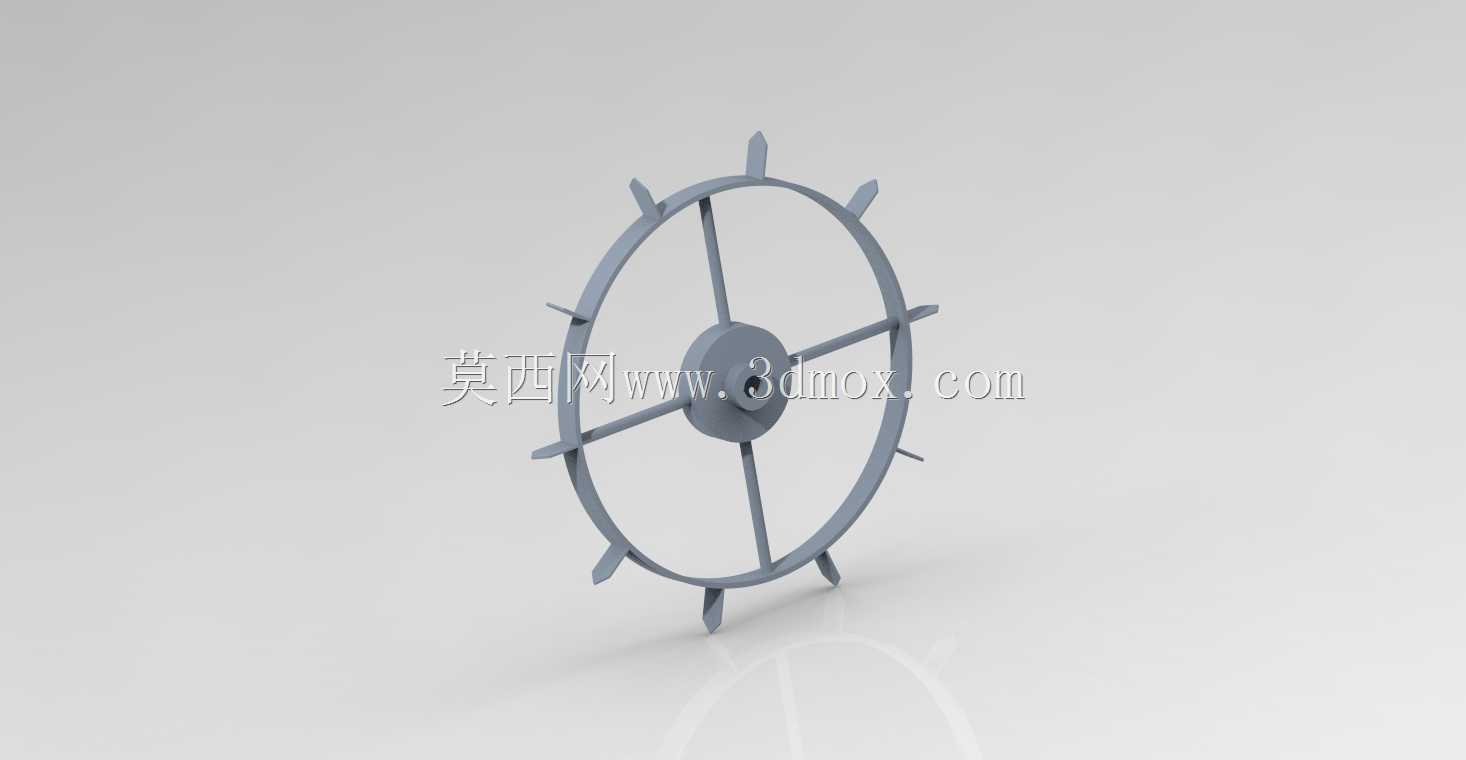

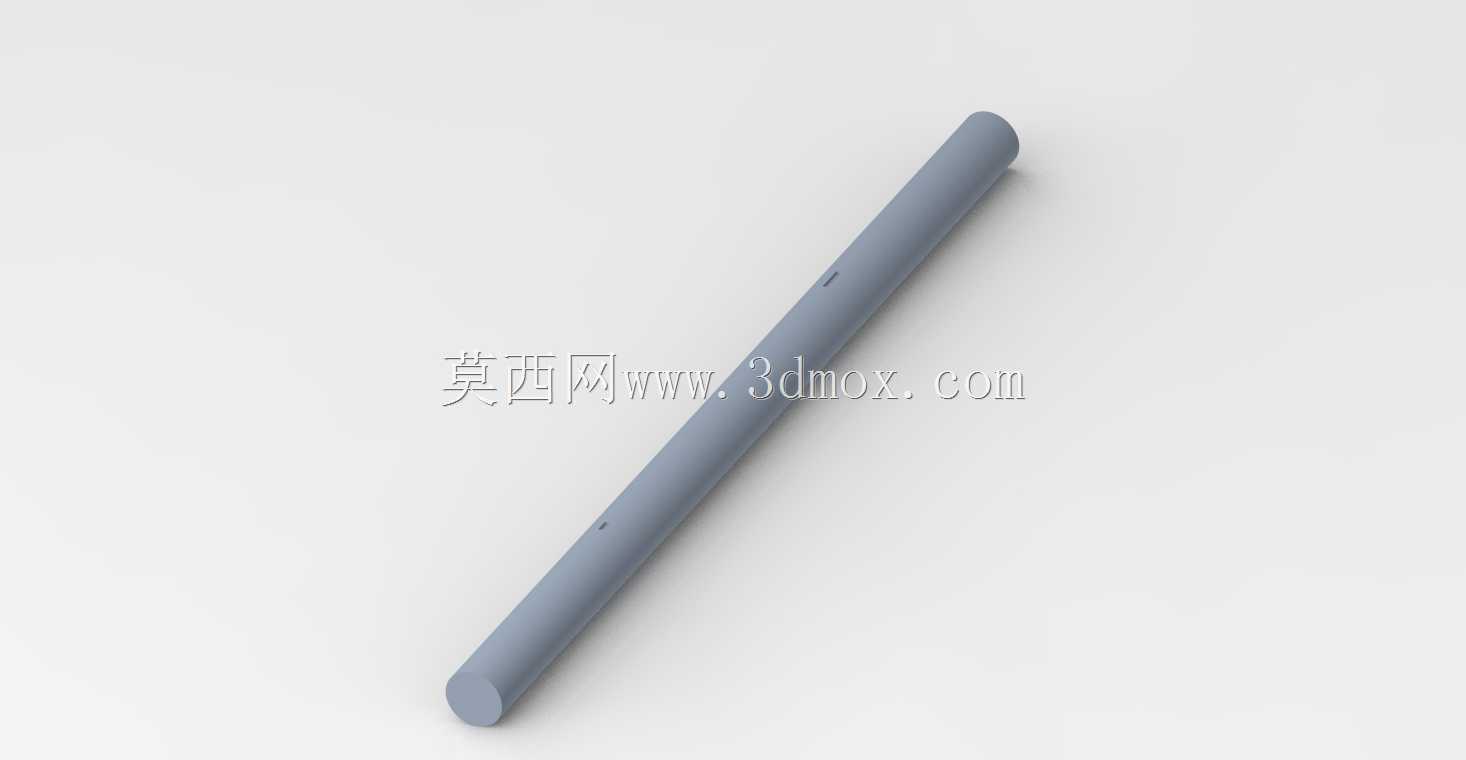

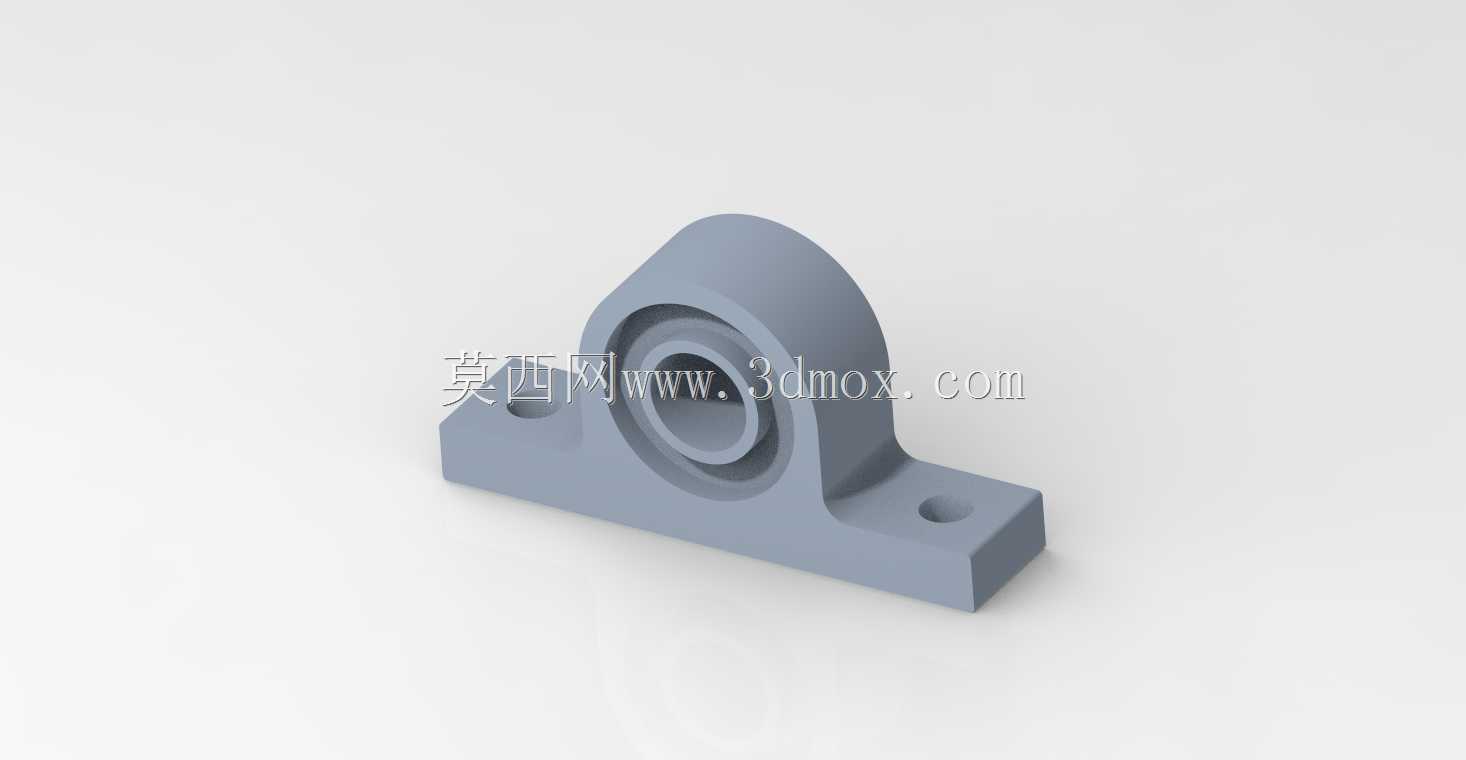

　　排种轮通过两端的轴承座固定在框架上部横梁，轴承座采用螺栓锁紧的方式固定，可根据不同种子的粒径更换对应窝眼规格的排种轮，调整时仅需松开两端锁紧螺母即可完成轮体更换，无需拆解整个上部结构。排种轮的动力输入来自装置侧面的蓝色地轮，地轮轮缘设置有凸起的抓地齿，作业时地轮接触垄面滚动，通过同轴的链轮将动力传递至上部排种轮轴，传动比经过匹配计算，可保证地轮行进距离与排种轮转动角度严格对应，实现株距的稳定控制，避免出现断条、漏播或者下种密度不均的问题。排种组件下方设置有导种管，导种管采用半透明柔性耐磨材质，可直观观察种子下落状态，同时避免导种过程中出现种子弹跳偏移的问题，导种管下端直接对准前部的尖角式开沟器，

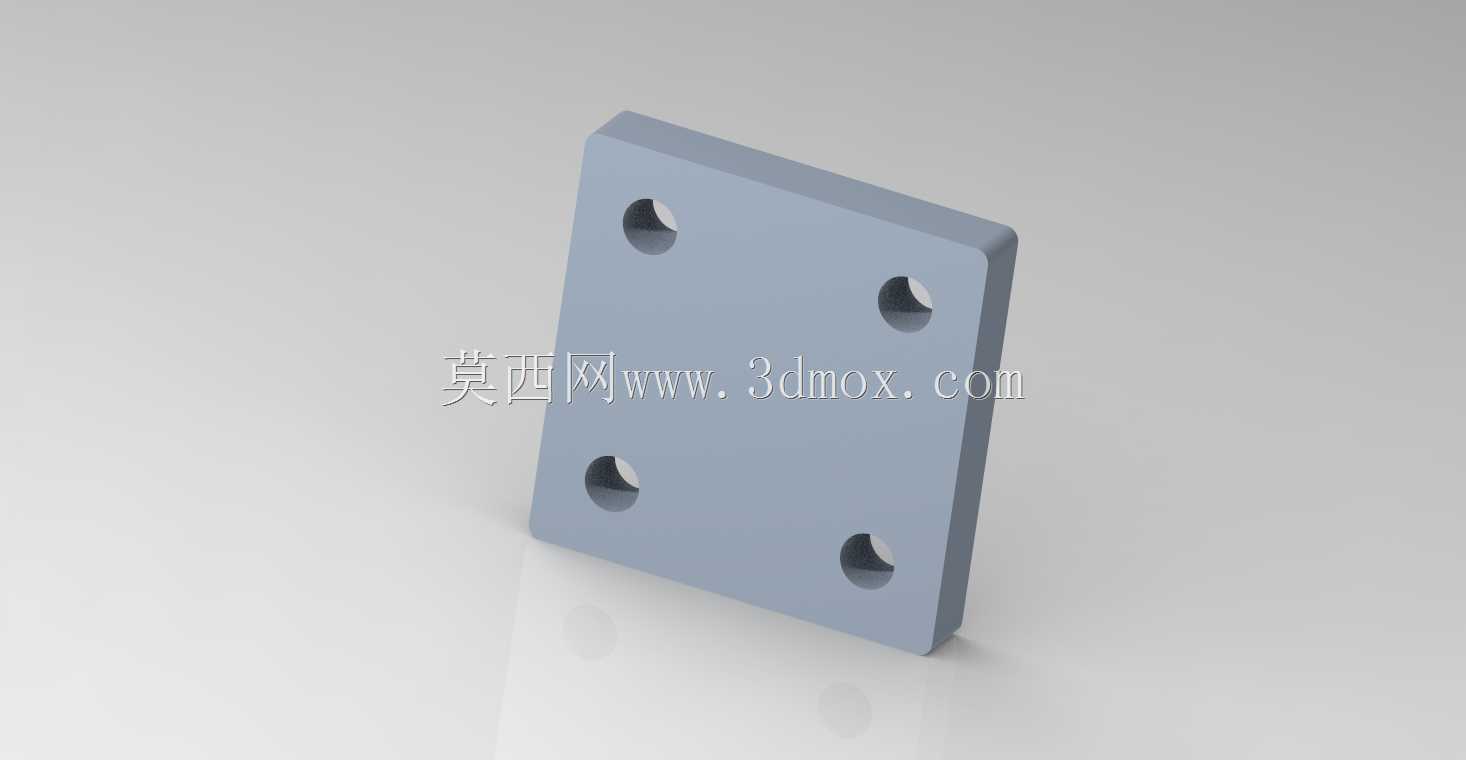

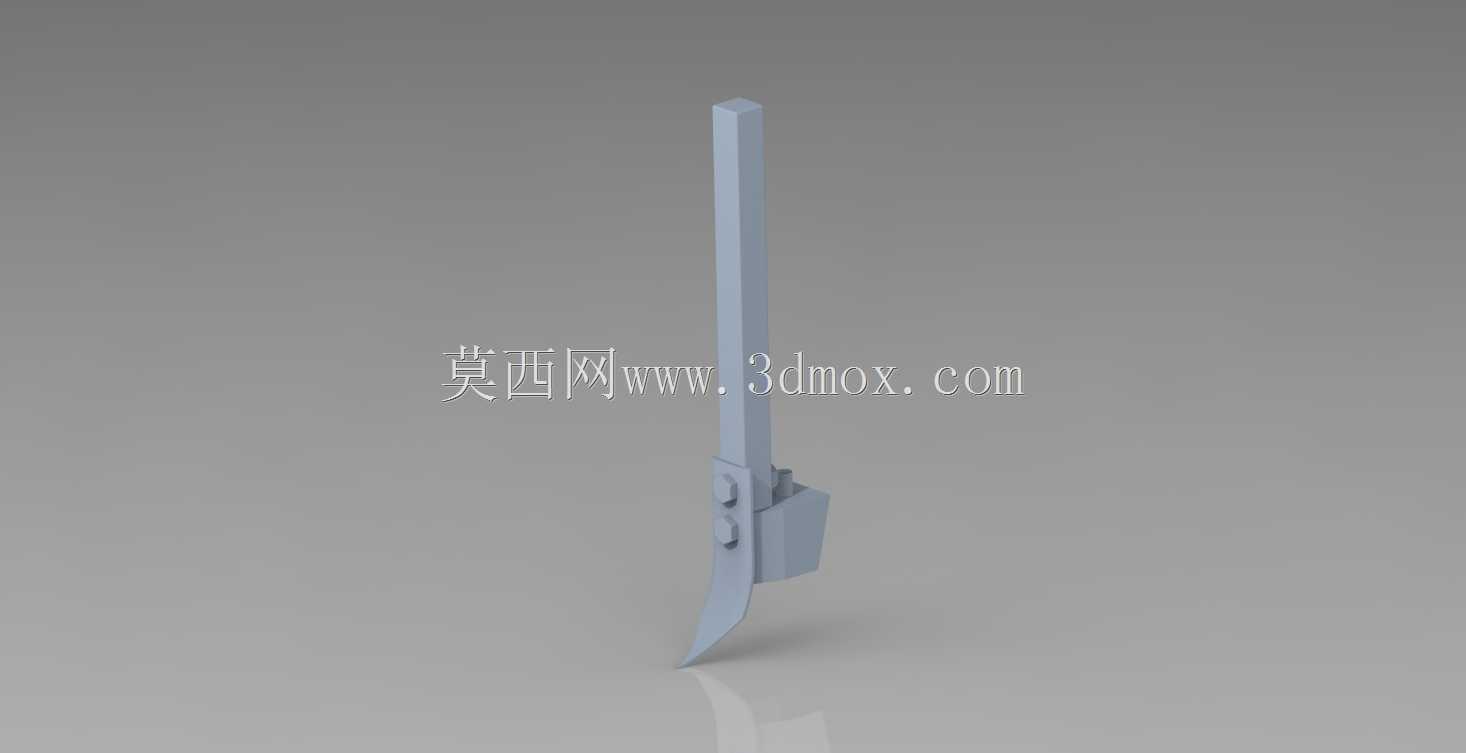

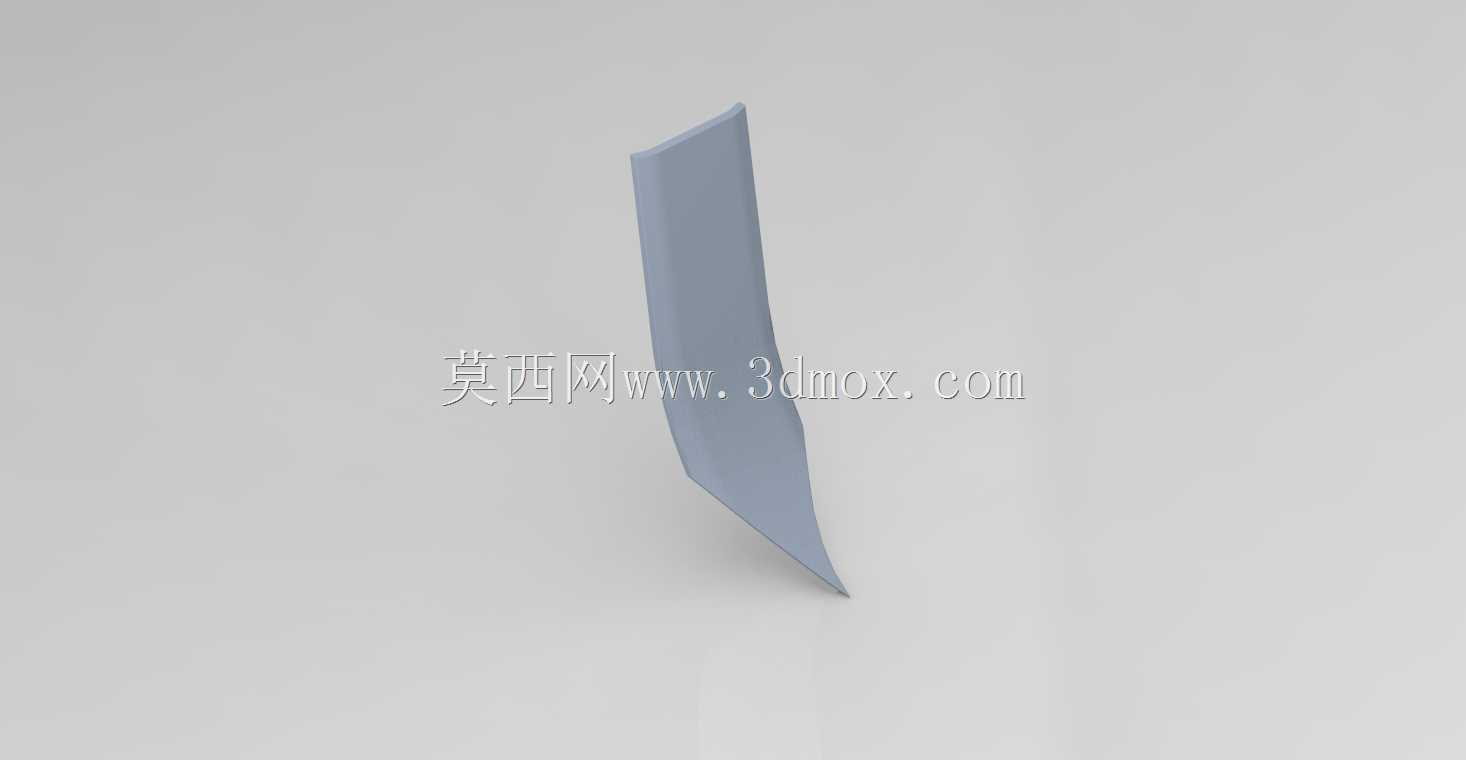

　　开沟器通过螺栓固定在框架前侧的竖向安装板上，安装板上预留有多个等距调节孔，可根据播种深度要求上下调整开沟器的伸出长度，开沟器尖端做了淬火硬化处理，可在沙壤土、黏壤土环境下顺畅开出宽度3-5厘米的种沟，种子通过导种管落入种沟后，配套的覆土部件可在装置行进过程中将两侧土壤回填覆盖种沟，完成整个播种流程。设计过程中充分考虑了小型作业设备的轻量化需求，整体框架壁厚选择2毫米的标准型材，在保证结构强度足以承受料斗满载重量、作业过程中地面冲击载荷的前提下，尽可能降低整体重量，单人即可完成转移、调整作业参数的操作。各转动部件的安装位均预留了润滑注油孔，日常维护时可直接在外部完成注油保养，无需拆解护罩或者结构件。

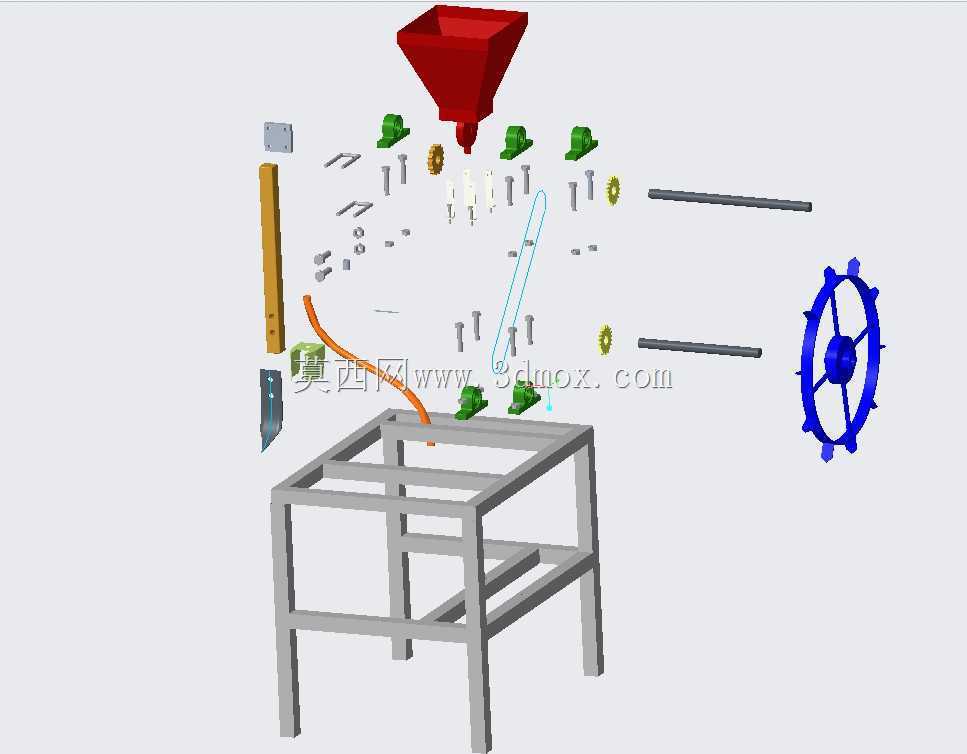

　　地轮与框架的连接位置设置有张紧调节结构，可调整传动链条的张紧度，避免长期使用后链条松弛出现跳齿、传动失效的问题。料斗上部设置有外翻的唇边，加注种子时可避免种子洒漏，料斗容量设置为8升，单次加注可满足2-3亩小地块的连续作业需求，减少频繁加种的辅助作业时间。安装边界方面，装置整体宽度控制在45厘米以内，可适配大棚内常见的60厘米垄距作业要求，不会出现刮蹭垄侧作物或者棚架的问题，整体高度控制在90厘米，作业时操作人员手扶牵引架的高度符合人体工程学要求，长时间作业不会出现过度弯腰的疲劳问题。各功能部件均采用模块化设计思路，排种模块、开沟模块、地轮传动模块均可单独拆解更换，针对不同作物的播种需求，仅需更换对应模块即可适配，无需重新制作整体框架，大幅提升了装置的通用适配性。结构设计过程中，所有受力焊缝均采用满焊处理，非受力位置采用间断焊降低焊接变形量，焊接完成后整体做抛丸除锈喷塑处理，可适应田间高湿度、多泥土的作业环境，延长设备的实际使用寿命。
