农用三铧悬挂式耕地犁结构设计

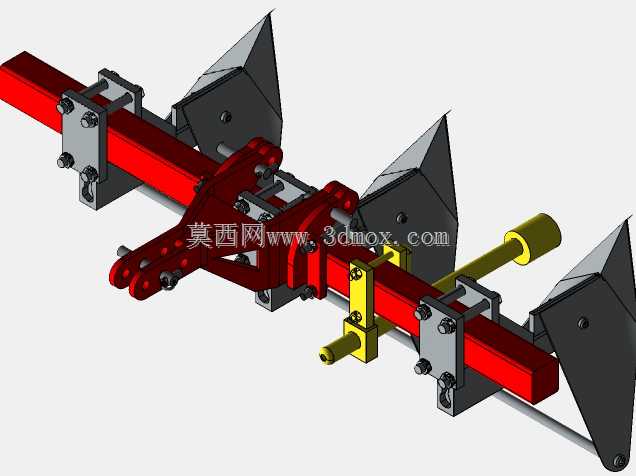

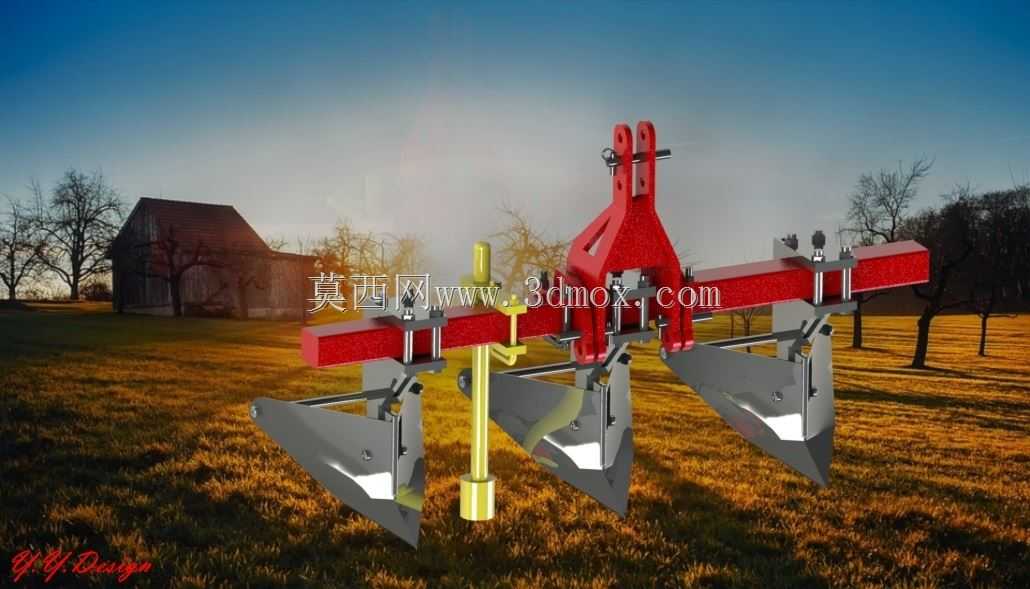

　　这款悬挂式三铧犁主要适配中小马力轮式拖拉机，用于旱田熟地的耕翻作业，可将表层作物残茬、杂草翻埋至耕层底部，同时松动下层板结土壤，为后续播种、整地作业构建适宜的种床结构。从结构布局来看，整机采用对称式三点悬挂连接架构，上部两个挂接销与拖拉机下拉杆铰接，顶部中央的悬挂臂与拖拉机上拉杆连接，可通过调节上拉杆长度控制耕深一致性，挂接位的销孔预留了足够的装配间隙，适配不同品牌同马力段拖拉机的悬挂接口尺寸，避免田间作业时出现卡滞、干涉问题。主梁采用矩形截面型钢焊接成型，三个犁铧支座沿主梁等间距排布，相邻犁铧的作业幅宽预留了5cm的重叠量，可彻底消除耕后漏耕、垄脊残留问题，单铧作业幅宽设计为25cm，整机总作业幅宽70cm，

　　匹配30-50马力段拖拉机时作业效率可达每小时5-7亩，适配我国北方旱作区、南方旱地的常规耕整需求。犁铧组件采用曲面犁壁设计，耕作时犁尖先切入土壤，沿犁壁曲面将土垡抬起、翻转，最终将土垡扣至相邻犁沟内，曲面曲率经过反复优化，翻垡过程中土壤沿曲面流动阻力小，可有效降低拖拉机牵引负荷，减少作业油耗。每个犁铧侧面都配置了可调式限深侧板，可根据土壤质地、耕作需求调整侧板伸出长度，控制单铧耕深在18-28cm范围内调节，同时侧板可抵消耕作时产生的侧向力，保证机组直线行驶稳定性。主梁中部配置的垂直调节杆用于调整整机横向水平度，避免作业时出现一侧耕深过深、一侧过浅的偏耕问题，调节杆采用梯形螺纹传动，调节过程顺滑无卡滞，

　　田间作业时无需专用工具即可快速调整。整机所有铰接位置都配置了耐磨衬套，可承受耕作时的冲击载荷，减少铰接位的磨损量，延长整机使用寿命。从安装边界来看，整机挂接后纵向长度不超过1.2m，运输状态下最低点离地间隙大于30cm，可满足田间转移、过田埂时的通过性要求，作业时犁铧入土角可通过悬挂机构的位调节控制在15-22度区间，保证入土顺畅，不出现不入土、入土过深导致的牵引负荷骤增问题。这款犁具的结构设计充分考虑了田间作业的复杂工况，所有易损件都采用快换式结构，犁尖磨损后可快速更换，无需整体拆卸犁铧组件，降低了田间维护的时间成本。
