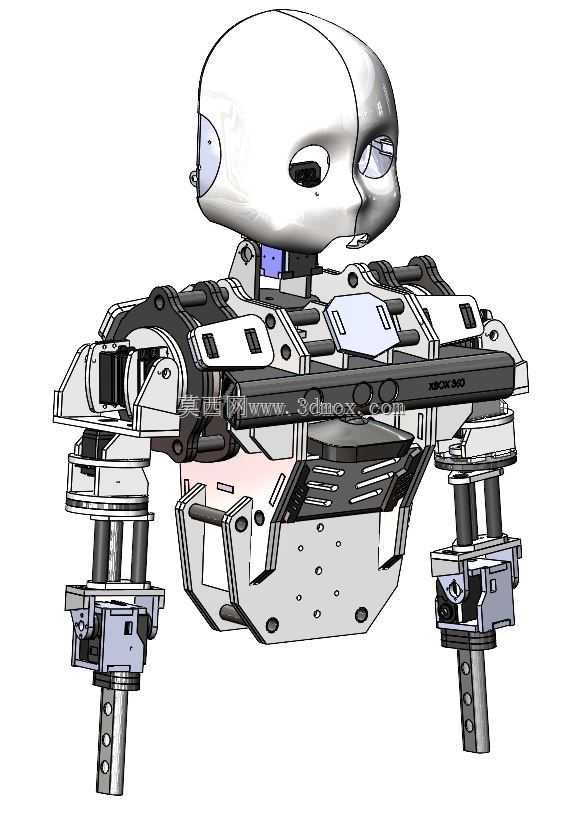

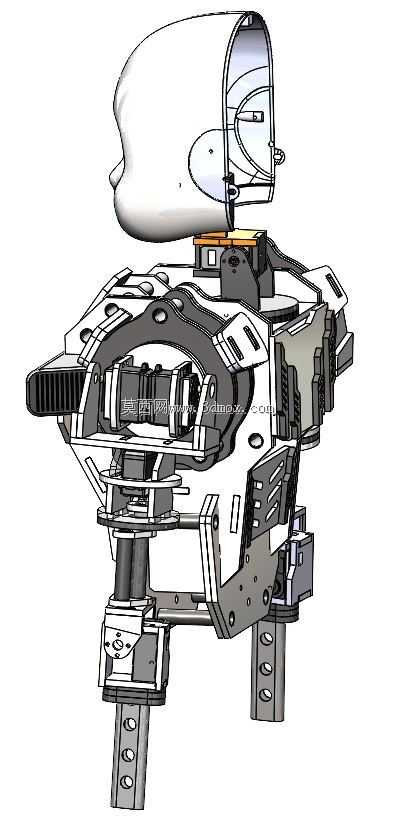

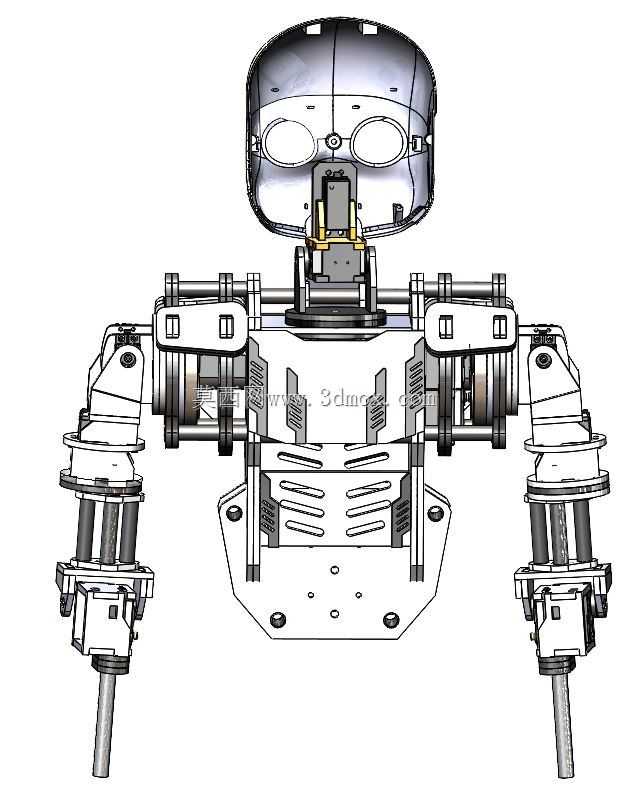

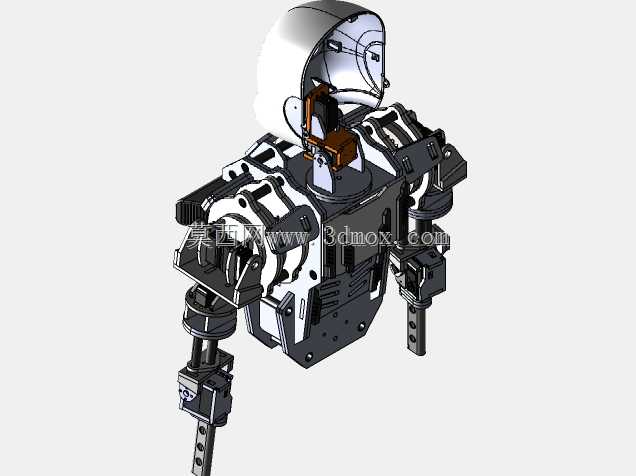

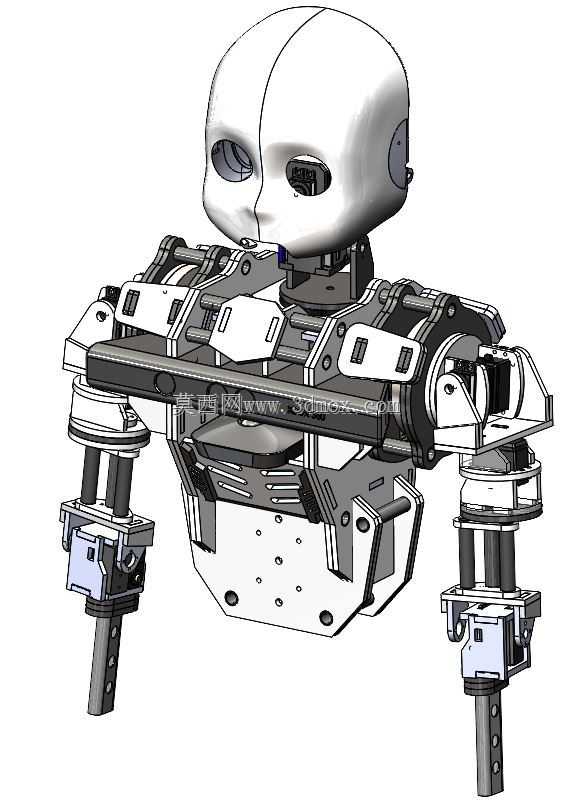

教育用途上半身仿人机械结构设计

　　该上半身仿人机械结构主要面向机器人教学实训场景，可作为高校机器人工程、机械电子工程专业的实操教学载体，帮助学习者理解串联关节构型、仿生运动机构的设计逻辑，也可用于仿人机器人运动算法验证、舵机控制调试的硬件载体。结构设计上采用模块化分层思路，头部预留视觉传感器、语音模块的安装位，壳体做曲面顺滑过渡，颈部设置双自由度回转关节，可实现俯仰、偏航两个方向的姿态调整，满足头部转向、俯仰观测的动作需求。躯干部分作为核心承载基体，采用框架式镂空结构，在保证整体结构刚性的前提下尽可能降低自重，内部预留控制板、电池、舵机驱动板的安装空间，走线槽沿框架内侧布置，避免运动过程中线路与活动部件发生干涉。两侧肩部采用多自由度串联关节构型，可实现大臂的抬升、

　　回转、摆动动作，大臂与小臂之间设置旋转关节，末端预留执行器安装接口，可根据实训需求更换夹爪、操作工具等不同末端执行件，适配不同的教学演示场景。关节处采用标准舵机安装位设计，兼容市面上主流规格的数字舵机，连接部位做定位止口设计，装配时无需额外调整同轴度，降低装配调试的难度。整体安装边界控制在常规桌面实训台的承载范围内，底座预留标准安装孔位，可直接固定在实训台架上，也可搭配移动底盘组成完整的移动仿人机器人系统。结构件的受力部位做加厚处理，非受力区域做减重槽设计，兼顾刚性与轻量化需求，关节活动范围经过限位设计，避免运动过程中出现结构干涉、舵机超行程堵转的问题，适合教学场景下反复拆装、调试的使用需求，学习者可基于该结构拓展步态算法、人机交互、视觉识别等不同方向的实训项目，也可在此基础上优化关节构型、调整传动结构，完成仿人机器人的二次开发设计。
