NAO仿人双足智能服务机器人结构

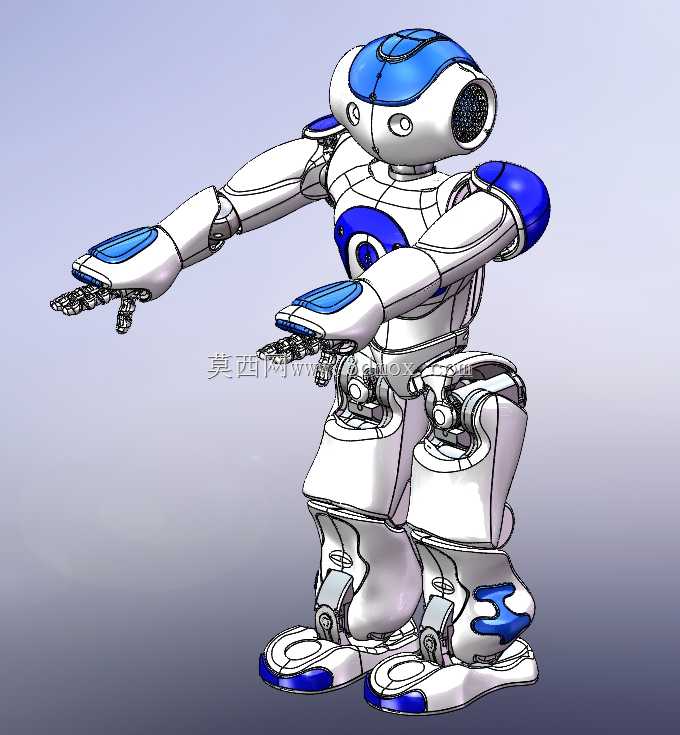

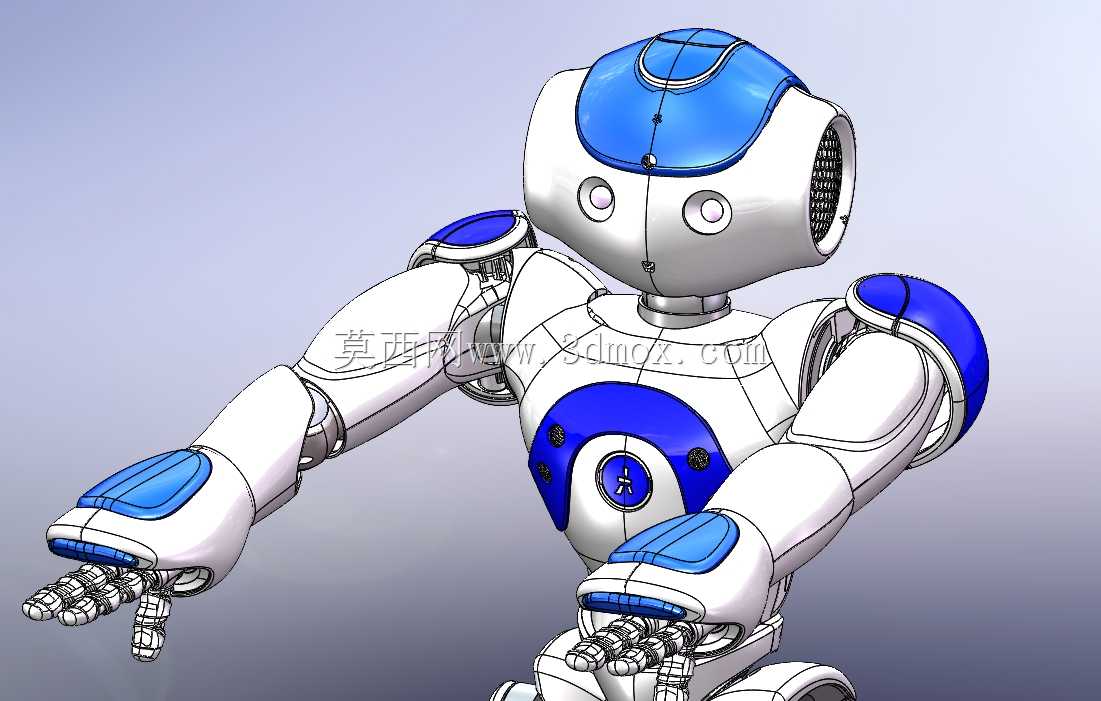

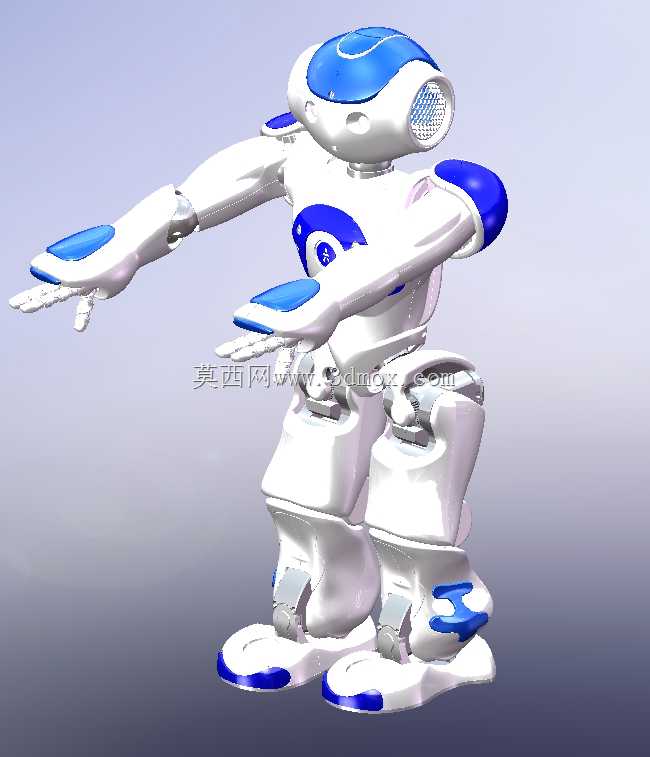

　　这套NAO仿人机器人的三维结构完整还原了小型双足人形平台的整机布局，在高校机器人教学、人机交互实验、服务场景演示以及多关节运动算法验证中都有很高的参考价值。整机采用拟人化分段构型，头部集成视觉、声学与状态提示区域，躯干作为主控与电池承载核心，四肢按照人体肩、肘、腕、髋、膝、踝的运动自由度进行排布，能够完成直立行走、转身、手臂伸展、手势交互等连续动作。

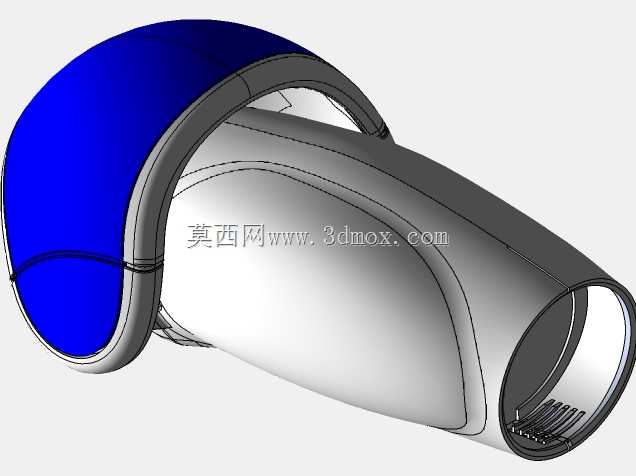

　　从结构设计思路来看，模型没有采用工业机械臂常见的外露金属连杆方案，而是以轻量化白色外壳包覆内部关节、线束与驱动单元，蓝白配色区域对应头部传感罩、肩部端盖、手部触控面、胸腹装饰件和足部防滑支撑件。外壳曲面需要兼顾内部元件包络、装配间隙和外观连续性，建模时要先确定各关节旋转轴与运动行程，再反推外壳在极限姿态下的避让空间，避免手臂前伸、屈膝下蹲时出现零件干涉。

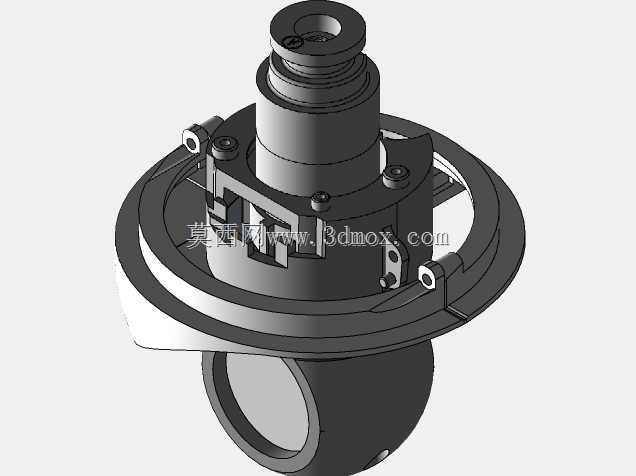

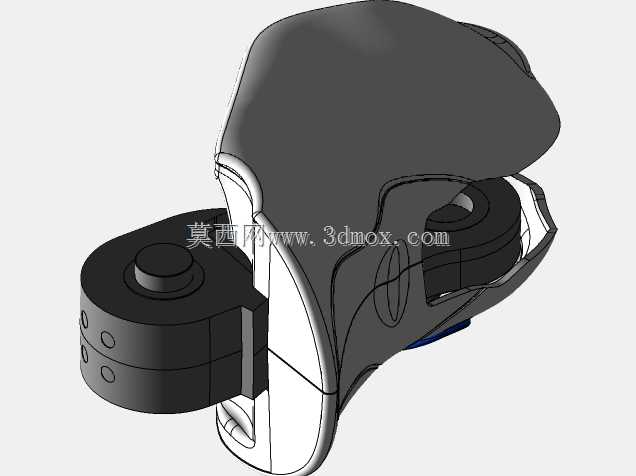

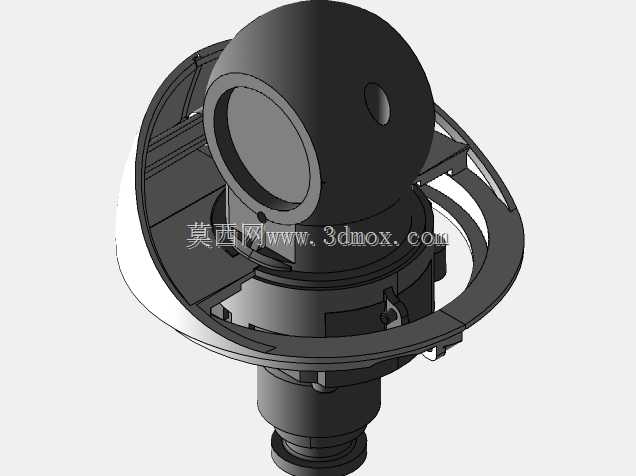

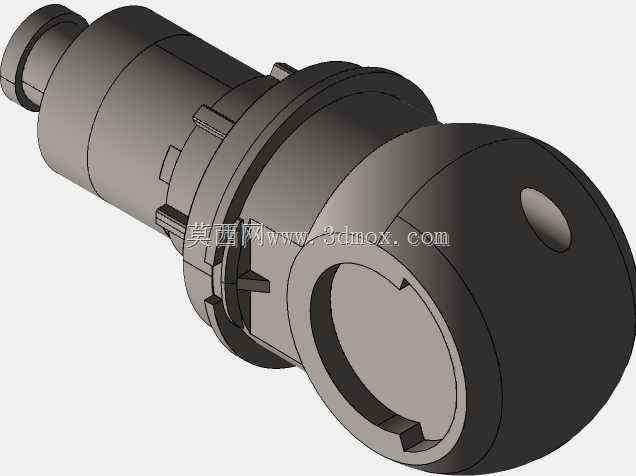

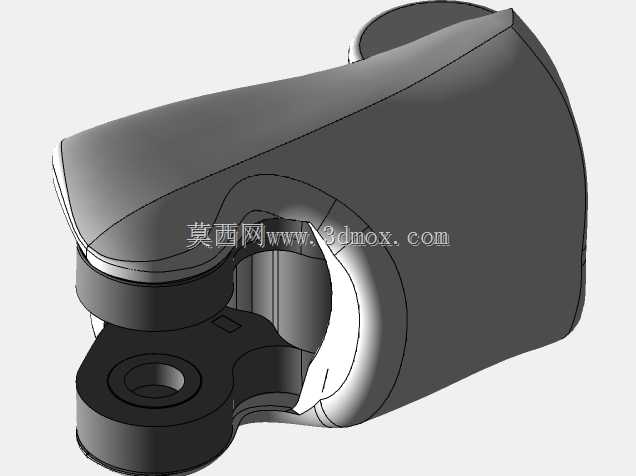

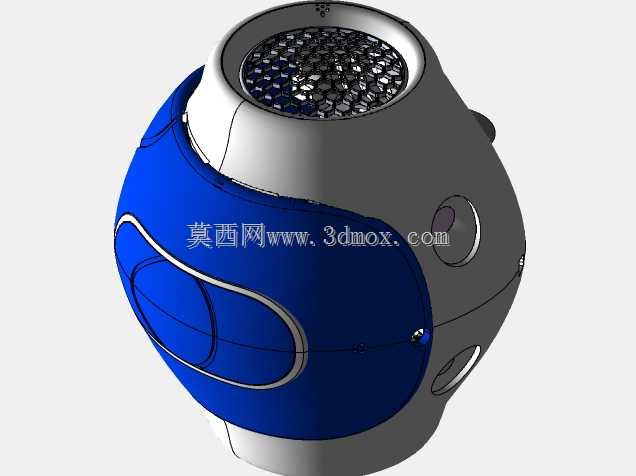

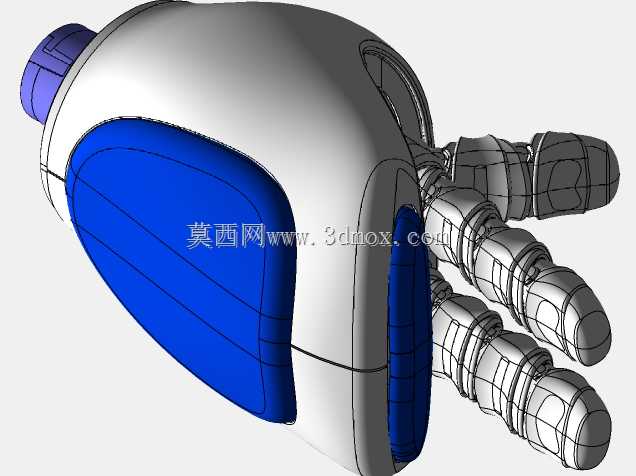

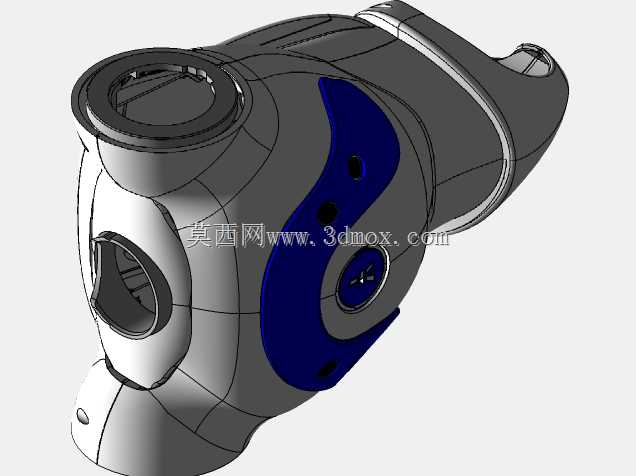

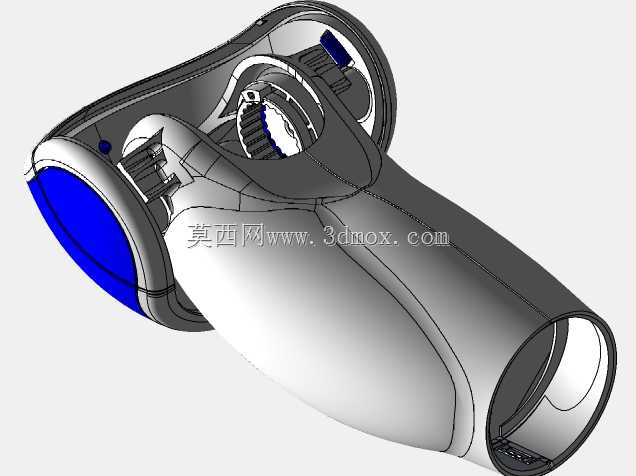

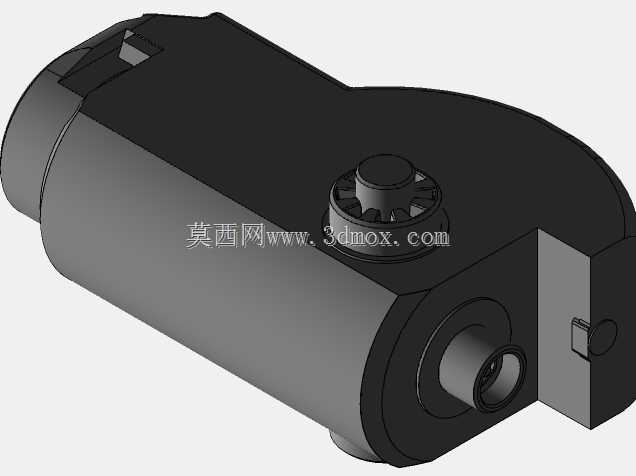

　　头部区域预留摄像头、扬声器、麦克风与状态灯的安装位，颈部关节承担俯仰与偏转动作；肩部采用多自由度组合，使大臂能够完成前举、侧展和回转；肘部负责小臂屈伸，腕部则为手部姿态调整提供自由度。手部以简化夹爪与多指造型呈现，适合演示抓取、指向和握手动作，掌部蓝色面板可作为触控或状态反馈区域。躯干内部空间紧凑，主控板、电源模块、惯性测量单元和布线通道均沿中心轴线布置，以降低双足行走时的转动惯量偏差。

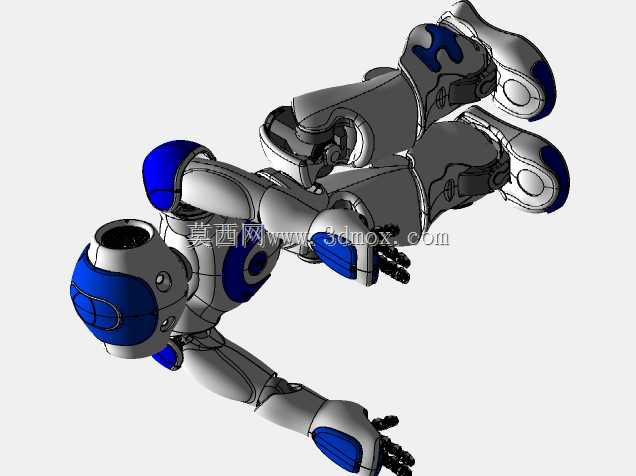

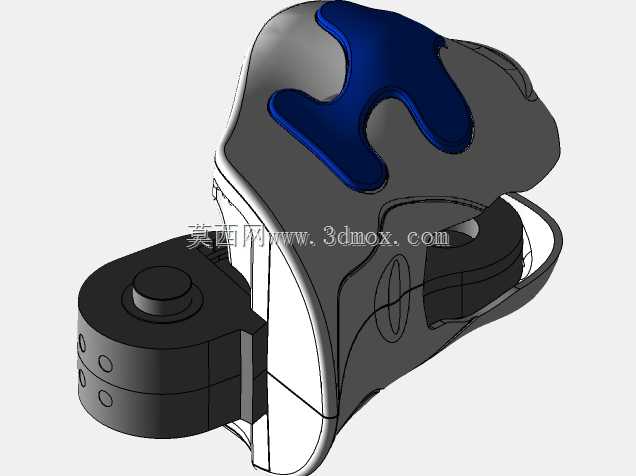

　　下肢是整机稳定性的关键。髋关节提供迈步所需的前后、侧向与旋转自由度，膝关节承担主要承重与屈伸动作，踝关节通过双轴调节保证足底在不平地面上的贴合。足部外形加宽并设置蓝色防滑底面，目的是增大支撑多边形，在静态站立和动态步态切换时降低倾覆风险。结构校核时需要重点关注踝部关节扭矩、膝部限位角度、髋部线束弯折半径，以及外壳在蹲伏姿态下与大腿、小腿之间的最小间隙。

　　安装边界方面，该类小型人形机器人占地面积接近双足站姿投影，双臂完全伸展后横向宽度明显增大，实验台或展示区布置时不能只按机身宽度预留空间，还要考虑手臂动作半径、转身轨迹和跌倒安全距离。足底与地面接触区域应保持平整，周边线缆需固定，防止行走过程中卷入足部。三维模型可用于关节装配关系检查、外壳曲面重构、运动干涉分析、教学演示动画制作以及仿人服务机器人方案选型参考。
