小型台式金属框架数控加工设备结构设计

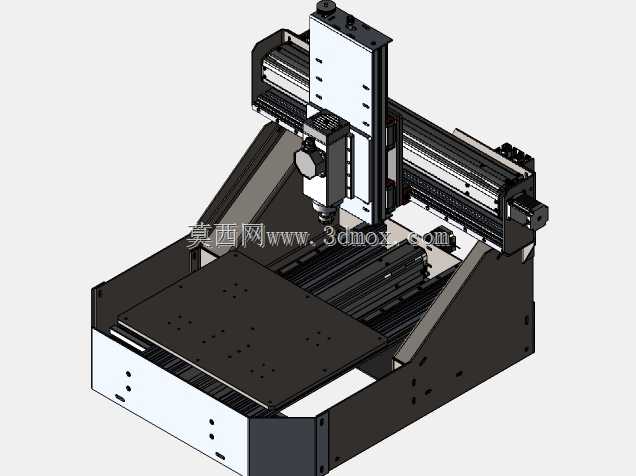

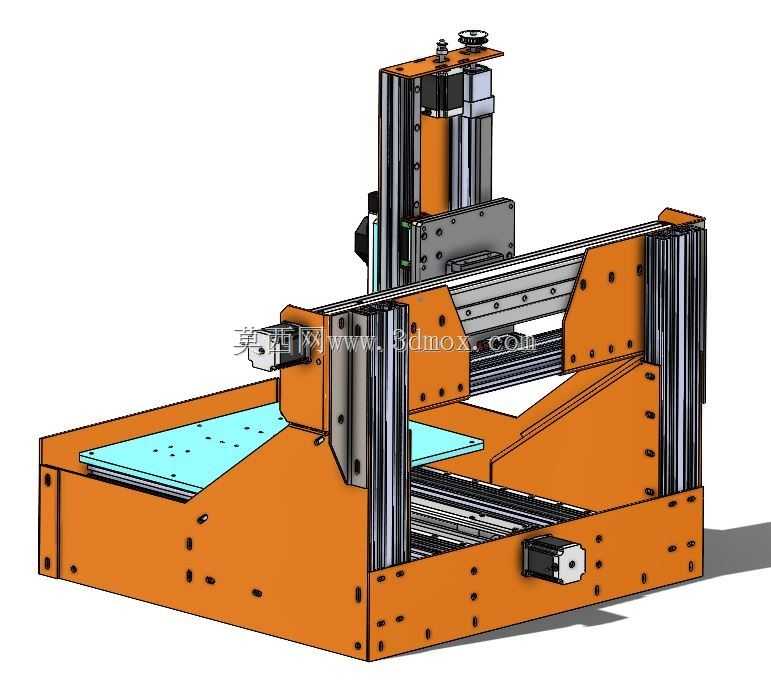

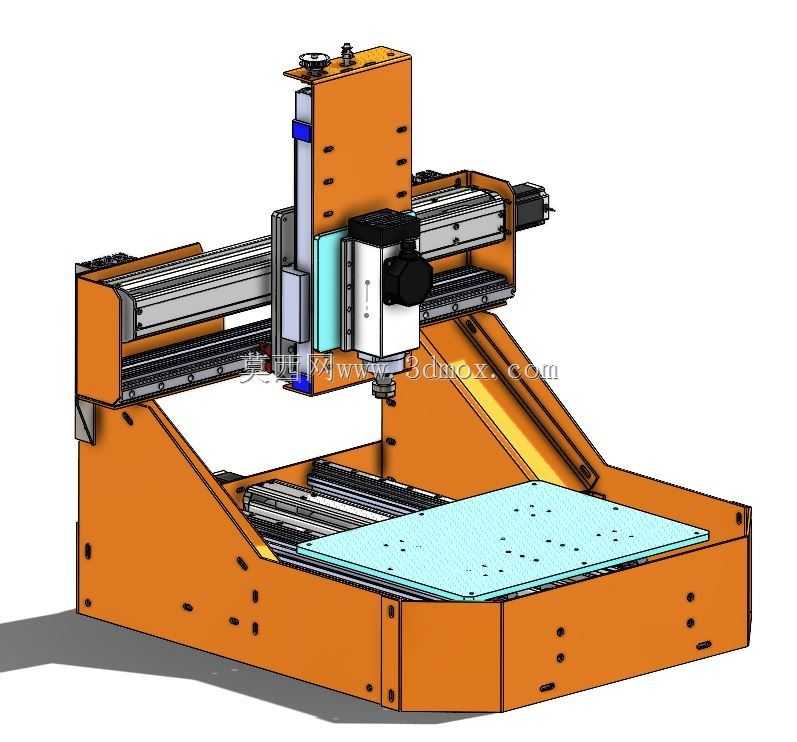

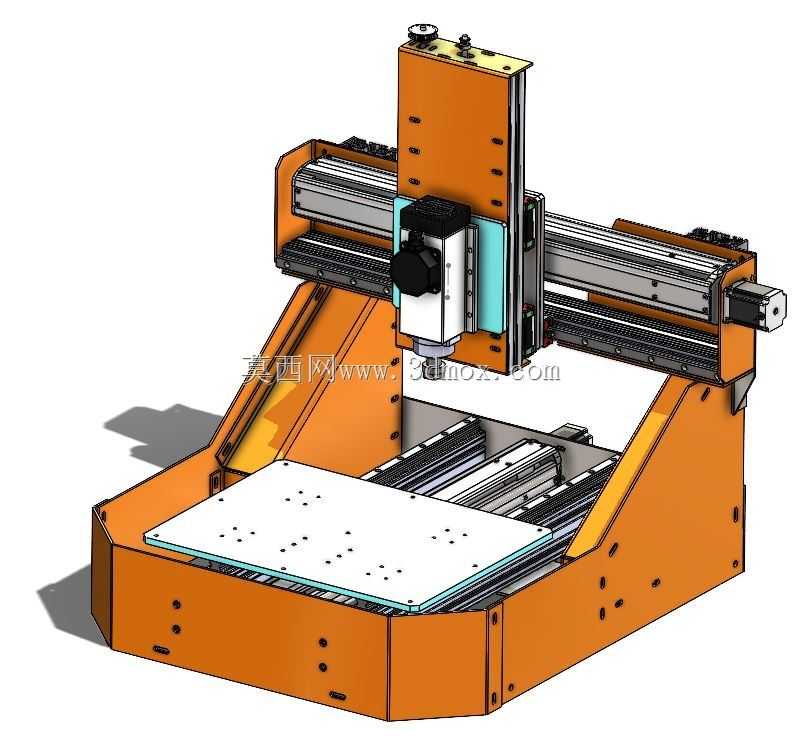

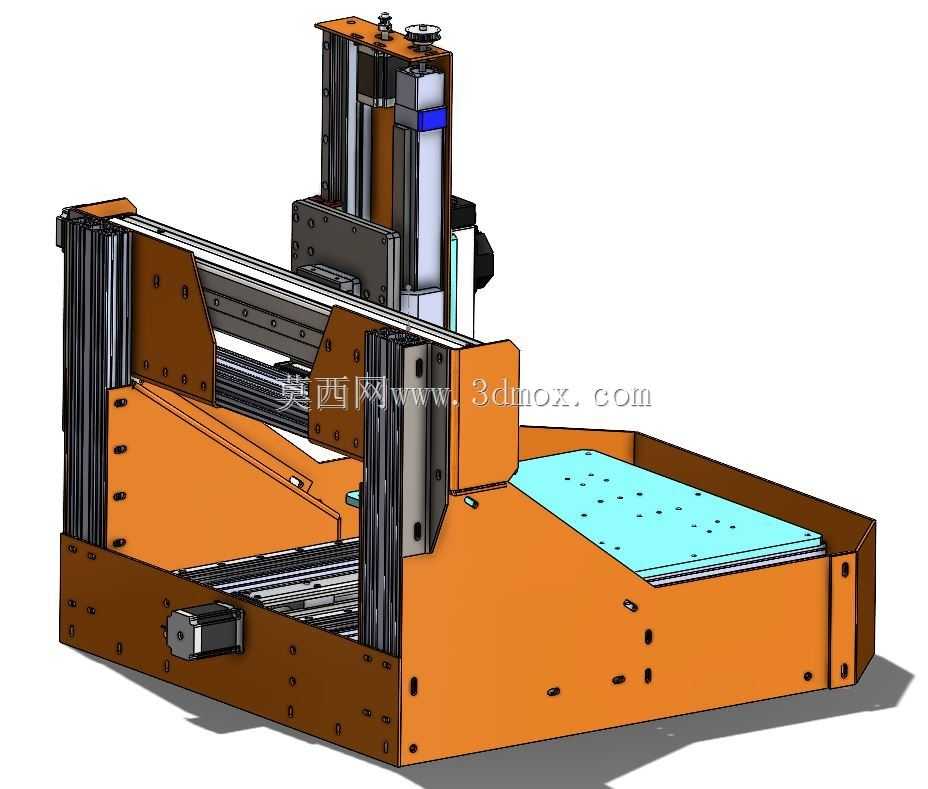

　　这款台式数控加工设备采用全金属框架式焊接床身结构，整体布局紧凑，适配小型加工车间、创客工坊、职业院校实训教学等场景的小尺寸工件精密加工需求，可完成平面铣削、钻孔、浅槽雕刻、软金属及非金属材料的轮廓加工工序，相比大型工业机床占地空间更小，安装时无需预埋地基，放置于标准承重工作台即可完成调试投产。设备采用龙门式动梁传动布局，X轴双直线导轨沿床身两侧纵向布置，配合滚珠丝杠传递进给动力，可保证长行程移动时的平行度误差控制在合理区间，避免单侧受力导致的传动卡顿；Y轴导轨集成于龙门横梁下方，搭载可横向滑移的主轴安装座，Z轴采用垂直滑台结构，主轴固定于滑台端面，三轴均预留了限位开关安装位与行程挡块调节空间，可根据加工工件的实际尺寸调整软限位参数，

　　避免超程碰撞损坏主轴或刀具。床身底座采用折弯钢板拼焊成型，两侧设置三角形加强筋结构，可抵消主轴高速切削时产生的振动，保证加工面的粗糙度达标；工作台面采用带密集安装孔的平板结构，孔位按照标准夹具间距排布，可直接搭配压板、台钳完成不同形状工件的装夹，无需额外制作过渡工装。设计过程中优先考虑了装配调试的便捷性，所有导轨安装面均预留了刮研余量，装配时可通过配磨垫片调整导轨的直线度与平行度，丝杠两端采用固定支撑座结构，可通过锁紧螺母调整丝杠预紧力，消除反向间隙对加工精度的影响；电气走线全部沿框架内侧的线槽布置，避免加工碎屑飞溅刮伤线缆，主轴电机与驱动电机的线缆均配置了拖链防护，往复移动时不会出现线缆拉扯、缠绕问题。

　　设备的安装边界可适配常规车间的工位布局，整体宽度控制在单人可操作的范围内，操作面板可根据使用习惯安装在床身左侧或右侧位置，防护挡板可沿床身边缘的安装槽快速拆装，加工时可阻挡切削液与碎屑飞溅，清理时只需拆下挡板即可清扫床身内部堆积的切屑。主轴转速区间覆盖常规小型加工的常用范围，可适配不同材质的加工刀具，进给速度可根据切削参数灵活调整，既能满足铝件、铜件等软金属的精加工需求，也可完成亚克力、密度板等非金属材料的雕刻切割工序，框架式结构的开放性较强，后期可根据加工需求扩展加装第四轴转台、冷却喷雾装置、自动对刀仪等附件，无需对床身主体结构做大规模改动。
