小型托盘生产加工成型设备结构

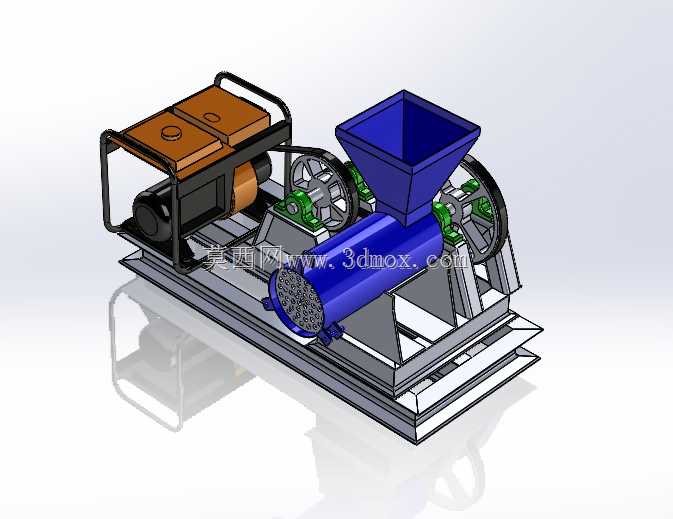

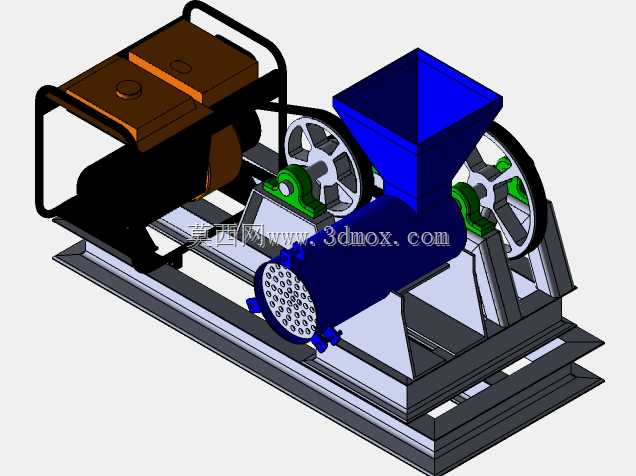

　　该设备面向小型仓储托盘、物流周转托盘的批量加工作业场景，适配中小型加工厂的零散订单生产需求，可完成原料进料、挤压成型、出料定型的连续作业流程，无需多台设备拆分工序，减少工序间的物料转运损耗。设备整体采用撬装式集成底座设计，所有功能部件均安装在一体化焊接钢结构机架上，机架底部预留标准叉车孔位，可直接通过叉车完成整设备的转场移位，无需拆解部件重新调试，安装时仅需将设备放置在硬化水平地面，固定地脚螺栓即可完成就位，整体占地边界控制在长1.8米、宽0.9米、高1.2米范围内，对车间层高与场地空间要求较低，适配小型加工车间的布局条件。进料端采用上宽下窄的方锥形料斗设计，料斗内壁做倾斜顺滑过渡，可避免原料搭桥卡料，

　　料斗与下方挤压筒体采用法兰快装结构连接，日常清理残料、更换易损件时无需拆卸整体传动结构，降低维护操作的工作量。挤压筒体内部配置变螺距输送绞龙，可将进入筒体的原料逐步推送至成型端，同时在推送过程中完成原料的压实排气，保证最终成型托盘的材质密度均匀，避免出现内部空隙、成型缺角的问题。动力端采用电机带轮传动结构，大小带轮的传动比经过匹配计算，可将电机输出转速调整至挤压作业适配的工作转速，带轮外侧配置半包围式安全防护罩，避免作业过程中异物卷入传动部件，同时防止操作人员误触转动部件引发安全事故。设备一侧配置独立的动力单元安装位，动力单元与主机架之间设置减震胶垫，可降低设备运行过程中的振动传递，减少整机运行的噪音值。成型端配置可更换的成型模头，

　　可根据生产托盘的规格尺寸更换对应模头，无需改动主体结构即可适配不同规格托盘的生产需求，模头与筒体采用抱箍锁紧结构，更换模头的操作可在十分钟内完成，减少换型停机时间。设备两侧预留操作维护空间，传动部件的润滑点均设置在易触碰位置，日常加注润滑脂时无需拆解外围护板，降低日常维保的操作难度。整体结构设计优先考虑加工制造的工艺性，大部分结构件采用标准型材与板材焊接加工，无需定制特殊异形型材，加工制造成本可控，适合小规模设备加工厂的生产制造。
