ClarkY翼型涡轮燃气叶片结构

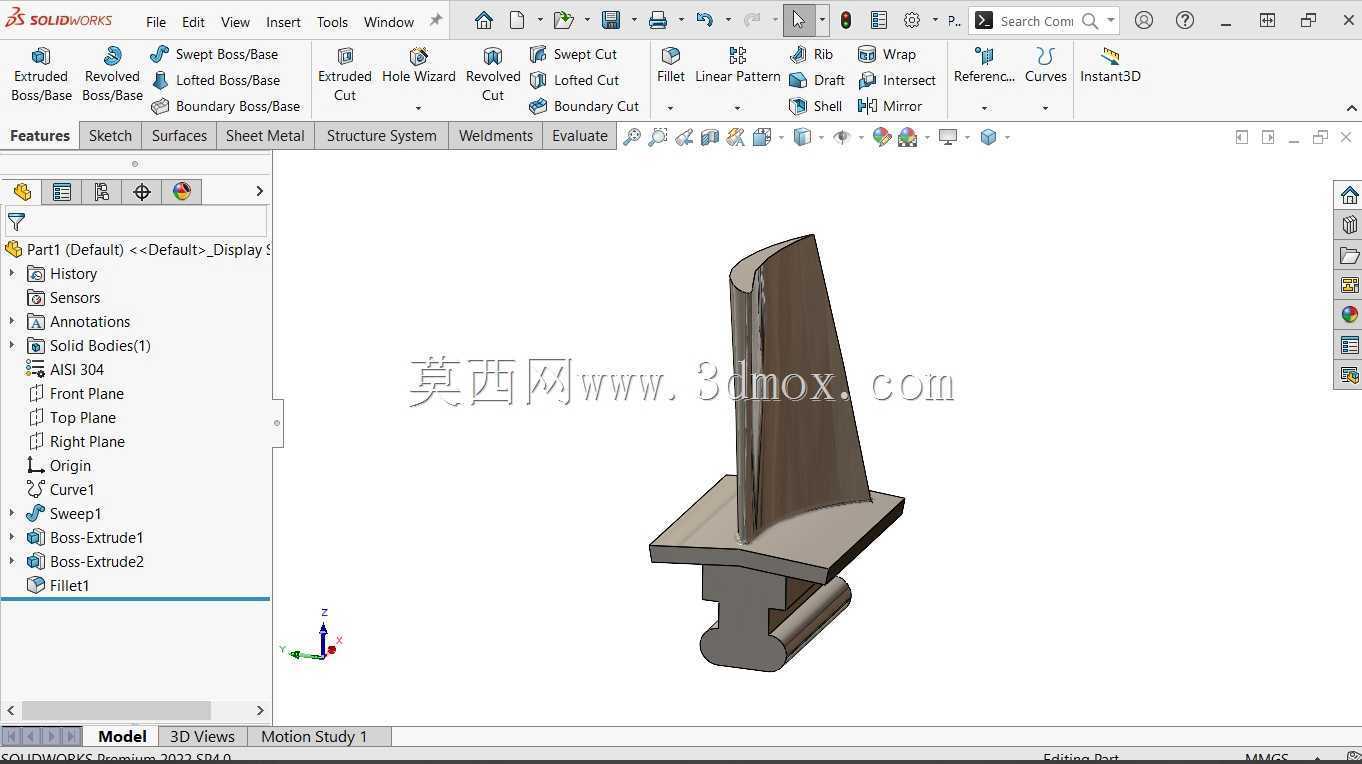

　　这套叶片结构围绕小型燃气涡轮与航空推进类叶轮机械的实际装配需求展开，叶身采用成熟的Clark Y低速翼型作为气动截面基准，这类翼型在低速气流下升阻特性稳定、压力面近似平直，既便于在涡轮级中组织气流折转，也能在教学验证、微型涡喷改装与小型膨胀机试验中降低叶型加工和检测难度。建模时没有把叶片当作孤立曲面处理，而是将叶身、缘板、伸根和安装榫头作为一条完整载荷链来考虑：高温燃气先作用于叶身型面，气动弯矩和离心拉力通过叶根过渡区传入缘板，再由下方榫接结构传递到轮盘，因此各段之间的圆角、拔模和贴合面都直接影响应力集中与装配可靠性。

　　从气动布局看，叶身沿高度方向存在明显的弦长和厚度变化，顶部型面较窄、根部区域更厚实，符合叶片承受离心载荷时的等强度思路；前缘保持圆滑过渡以减小气流分离，尾缘逐渐收薄以控制尾迹损失，压力面与吸力面的曲率差则负责在通道内完成加速和转向。缘板位于叶身下方，既作为叶栅通道的端壁边界，限制燃气向轮盘侧泄漏，也为叶根提供热屏蔽和轴向定位面。下部带圆弧与凸台的安装结构，对应轮缘上的周向限位与锁紧空间，装配时叶片可沿轮盘轴向或径向装入，再通过锁紧件防止高速旋转下甩出。

　　外形边界需要同时满足叶尖间隙、轮缘厚度和相邻叶片排距三类约束。叶身高度决定了环形流道高度，叶尖与机匣之间必须保留热膨胀和振动间隙；缘板宽度要覆盖相邻叶片间的端壁缝隙，但不能与轮盘或封严件发生干涉；榫头宽度、圆弧半径和底部支撑面则要匹配轮盘槽道的承载面积。若用于微型涡喷或涡轮膨胀机，设计人员通常会先按流量、压比和转速估算叶高与弦长，再把该三维结构放入环形叶栅中检查相邻叶片的喉道面积、前缘遮挡和拆装路径。

　　建模思路上，叶身适合通过多个翼型截面沿积叠线放样成型，积叠线可相对根部弦向位置适当偏移，用以调整质心位置、降低离心弯矩；缘板与伸根区域采用拉伸、放样和圆角组合，保证壁厚连续；榫头部分则强调与轮盘槽的配合面、止动面和拆卸空间。曲面完成后需重点检查叶身与缘板交接处的过渡半径，因为该处既有热应力又有气动边缘载荷，过小圆角容易形成疲劳裂纹起始点。对于3D打印或五轴加工方案，还要在尾缘、叶尖和根部圆角处预留可制造壁厚，避免出现薄壁颤振或支撑无法去除的问题。

　　在实际应用中，这类叶片既可用于微型燃气轮机的单级轴流涡轮，也可作为航空发动机原理样机、涡轮增压器试验件或空气动力学教学模型的核心零件。它的价值不只在于外形还原，更在于把翼型叶身、端壁封严、榫根安装和轮盘接口放在同一结构中表达，便于工程师在方案阶段同时核对气动通道、旋转强度、装配顺序和维护拆卸。
