3.5米跨度移动式简易龙门起重吊架

　　这款3.5米跨度的移动式简易龙门吊架，是面向小型机加工车间、设备维修工位、仓储物料周转场景设计的轻型起重承载结构，区别于大吨位固定式龙门吊，它的核心定位是解决1吨及以下额定载荷范围内的零散吊装需求，填补了固定式起重设备覆盖盲区的作业空白。很多车间在做小型设备检修、模具转序、重型工件工位间转运的时候，行车覆盖不到的边角工位、临时作业区往往需要靠人力抬运，不仅作业效率低，还存在磕碰、砸伤的安全隐患，这款可移动的龙门吊架刚好适配这类零散、非固定点位的吊装需求，底部配置的脚轮可以让整套支架在平整硬化的车间地面上灵活推移，作业完成后可以推到车间边角存放，不会占用主作业通道的生产空间。

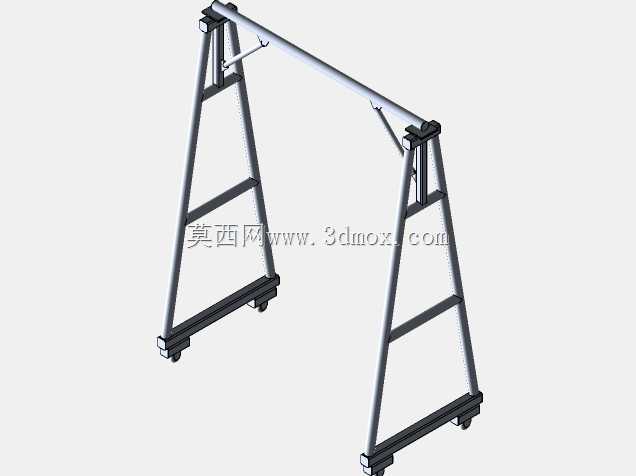

　　从结构设计逻辑来看，整套吊架采用对称式三角支腿结构，没有采用复杂的箱型梁焊接结构，而是用标准型材拼接成型，两侧支腿的斜向撑杆与竖直主立柱、底部横撑形成稳定的三角受力体系，相比直腿式门式支架，这种结构在承受侧向载荷的时候抗倾覆能力更强，毕竟移动吊架在推移过程中难免会遇到地面不平整、吊重小幅摆动的情况，三角支撑的结构形式可以把吊重产生的竖直载荷均匀分散到支腿的各个连接节点上，避免局部应力集中导致的型材变形。横梁部分采用等截面型材通长布置，两端和支腿顶部的连接座做了限位固定，防止横梁在起吊过程中出现横向窜动，连接节点处都设置了加强筋板，抵消起吊瞬间的动载荷冲击。尺寸边界上，这套吊架的有效跨度为3.5米，这个尺寸是经过实际场景适配的：常规小型机加工工位的设备宽度大多在2米以内，3.5米的跨度可以让吊架顺利横跨在普通车床、铣床、小型钻床的上方，预留出足够的吊具操作空间，不会因为跨度过小导致支腿和设备本体发生干涉；支腿的高度设计也匹配常规车间的作业高度，起吊后工件底部距离地面的高度可以满足工位间转运的通行需求，不会和地面堆放的工装、物料发生剐蹭。底部的脚轮采用带刹车的工业脚轮，推移的时候滚动阻力小，到达作业点位后踩下刹车就可以锁定支架位置，避免起吊过程中支架滑移引发安全问题。

　　在实际使用场景中，这款吊架可以搭配手拉葫芦、小型电动葫芦使用，不需要外接复杂的动力线路，对于没有配置集中供气、供电的临时作业区也能快速投入使用，比如车间里做小型电机拆装、模具分模、重型工装夹具移位的时候，只需要两个人配合就可以完成吊架的移位和吊装作业，不需要额外协调大型起重设备进场，大幅降低了零散吊装作业的成本。设计过程中也充分考虑了拆装便利性，整套支架的主要连接节点都采用可拆卸的螺栓连接，不需要做现场焊接作业，运输的时候可以拆成横梁、支腿、底架几个部分，普通的货运面包车就可以完成转运，到达现场后只需要用常规扳手就可以完成整体组装，不需要大型吊装设备配合安装，对于小型加工厂、维修门店这类没有专业安装团队的使用方来说非常友好。

　　结构受力层面，设计时针对额定载荷下的横梁挠度做了校核，确保满载情况下横梁的下挠量在允许范围内，不会因为长期承载出现永久性变形，支腿底部的横撑除了起到结构加强的作用，还可以作为临时的脚踏点位，方便作业人员调整吊具位置的时候借力，同时也能避免支腿受载后出现外张变形。和市面上常见的固定式简易吊架相比，这款移动龙门吊架的适配性更强，不需要在地面打膨胀螺栓固定，不会破坏车间的地面硬化层，对于租赁厂房、经常需要调整工位布局的生产场景来说，不会因为设备移位留下地面安装痕迹，也省去了二次拆装固定的施工成本。在仓储场景中，这款吊架也可以用于重型货架的上层货物存取，尤其是存放模具、重型工装件的仓储区域，不需要配置大型巷道堆垛设备，用这款吊架配合手动葫芦就可以完成重型货物的上下架作业，作业灵活性远高于固定安装的起重设备。
