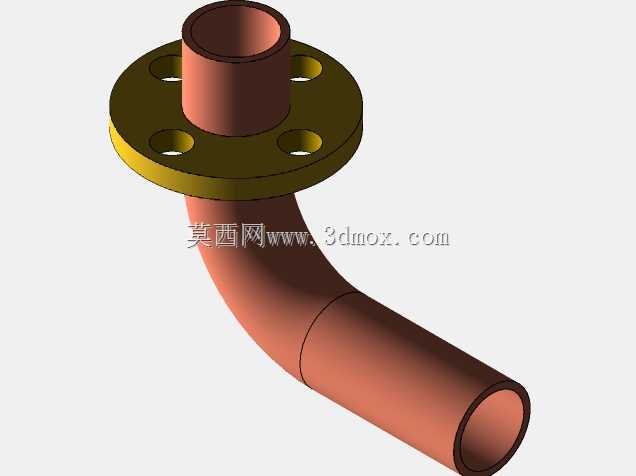

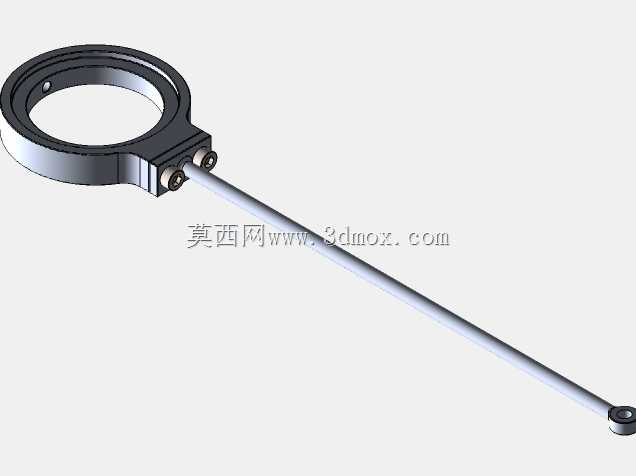

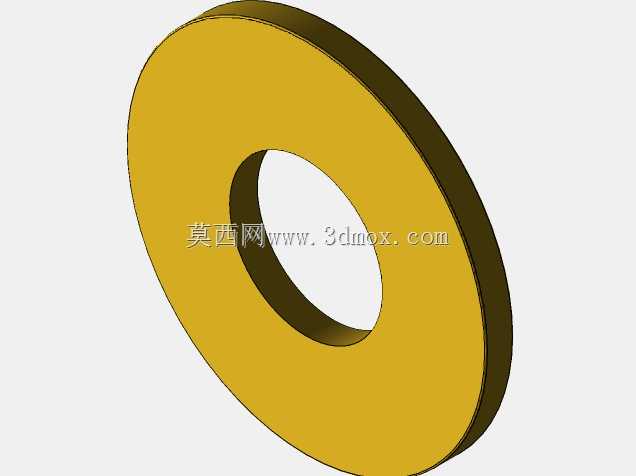

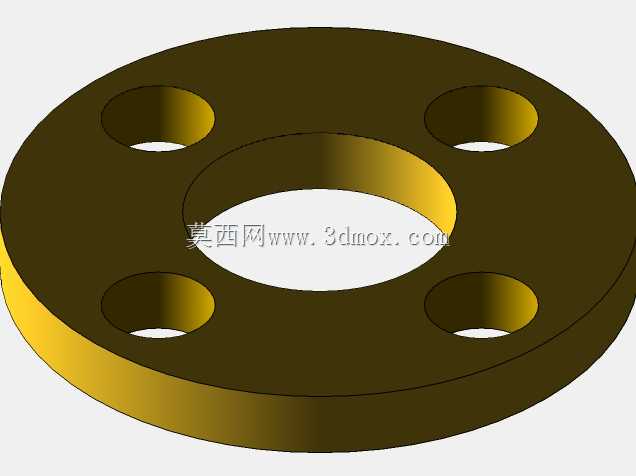

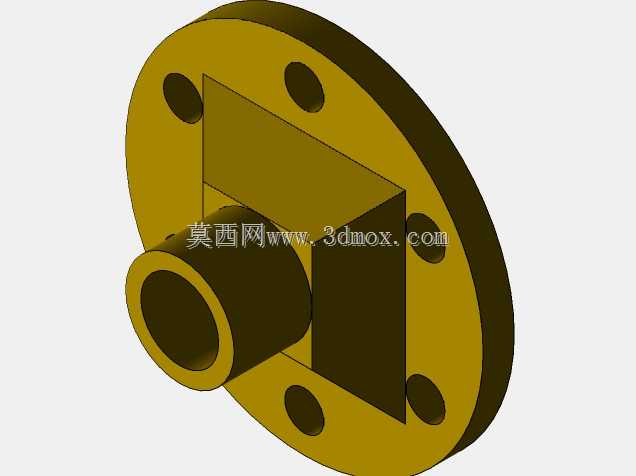

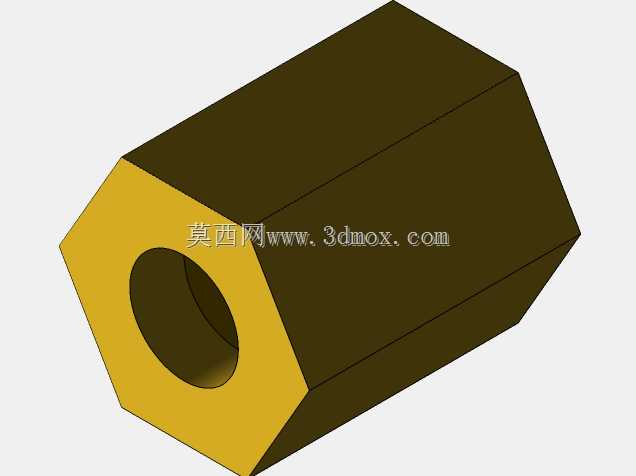

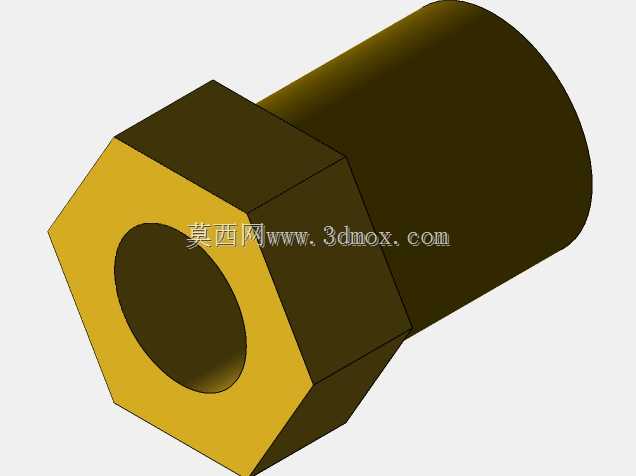

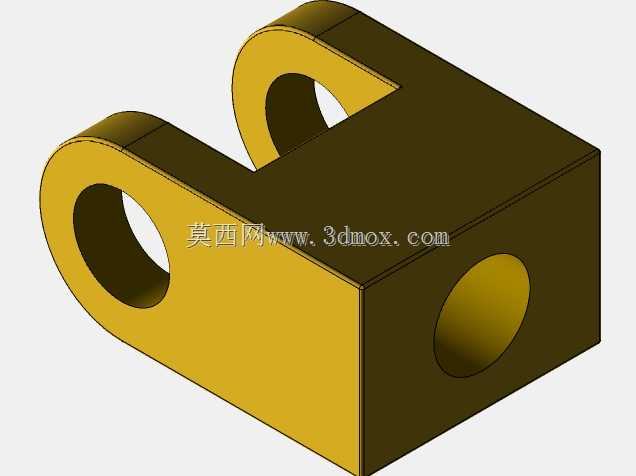

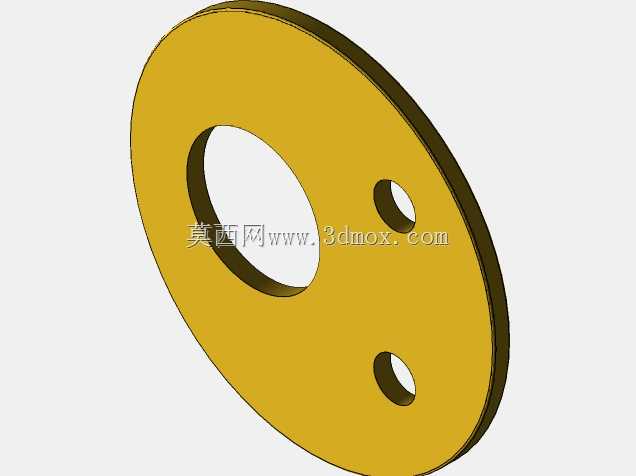

梅塞尔甘蔗压榨机传动结构三维设计

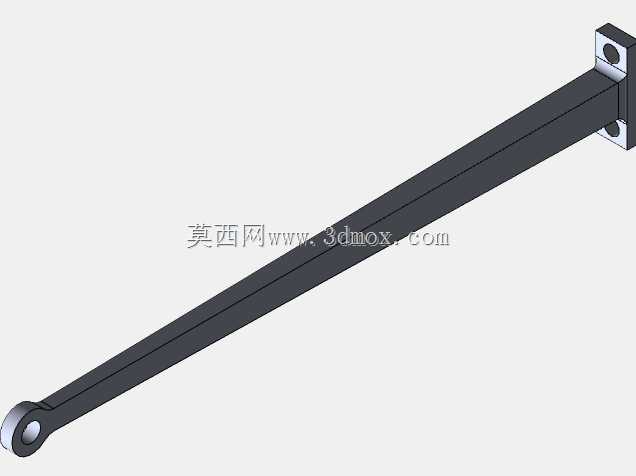

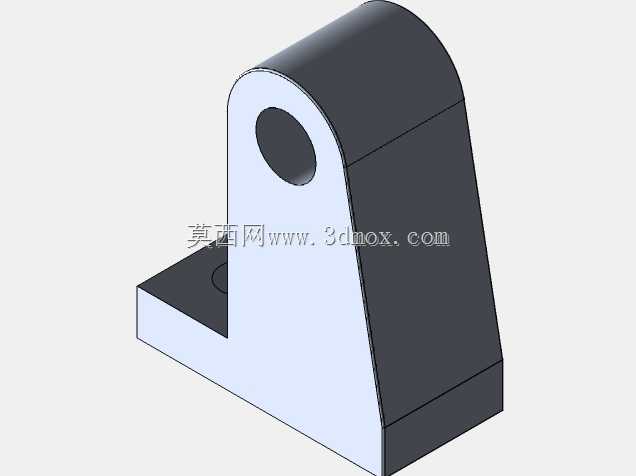

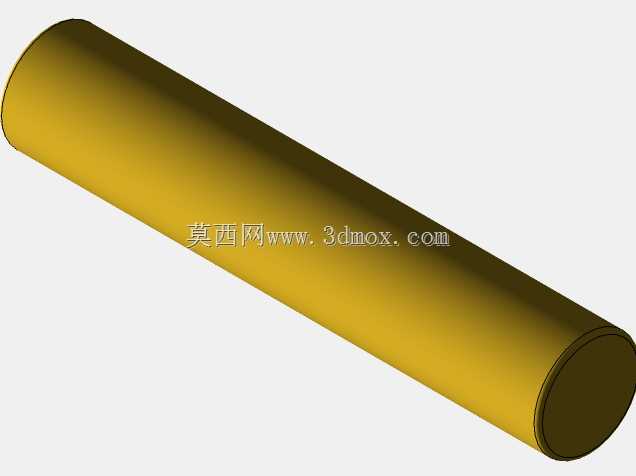

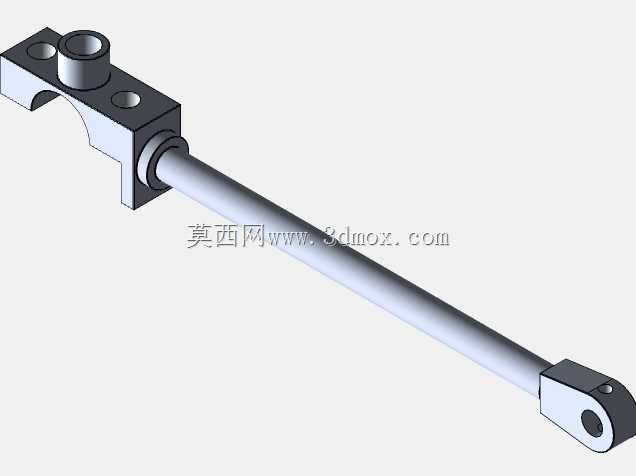

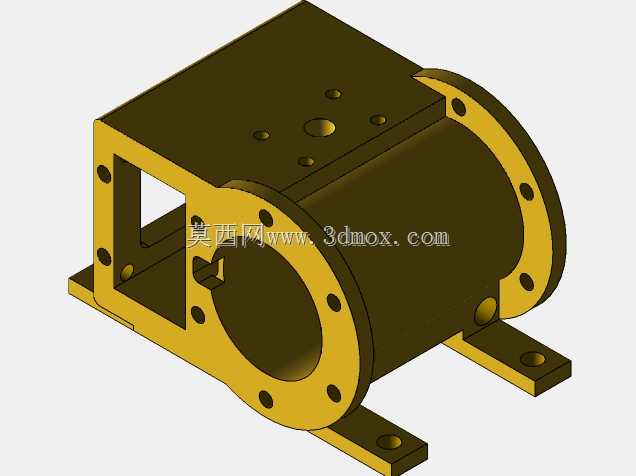

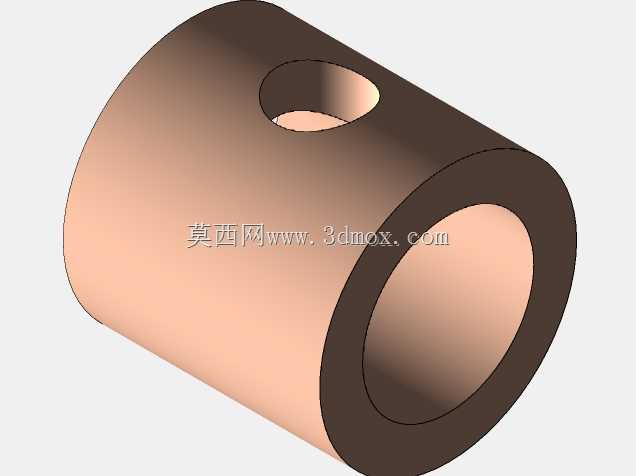

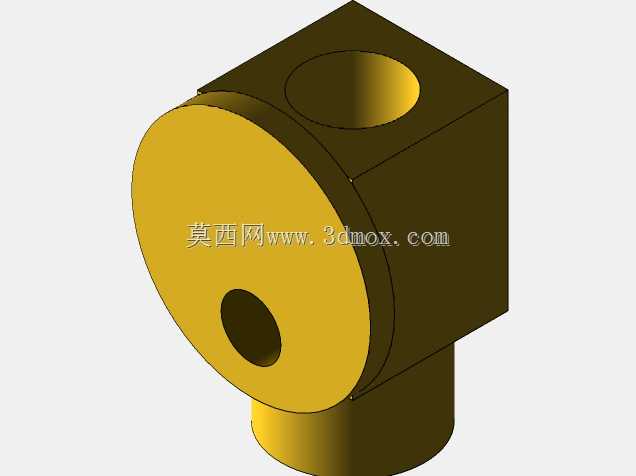

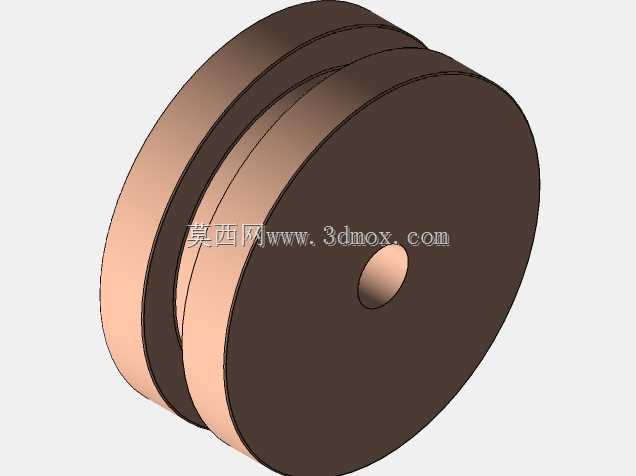

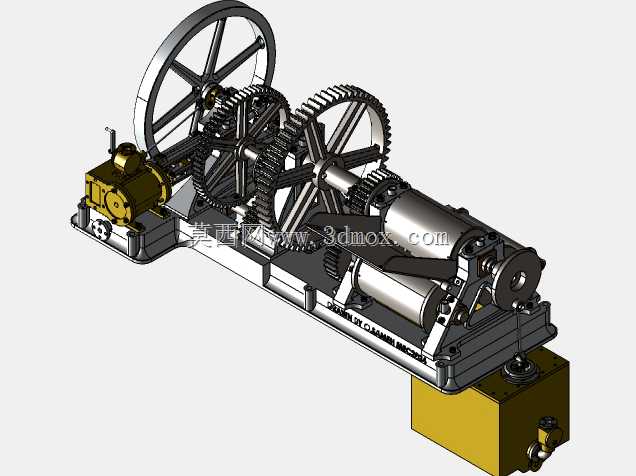

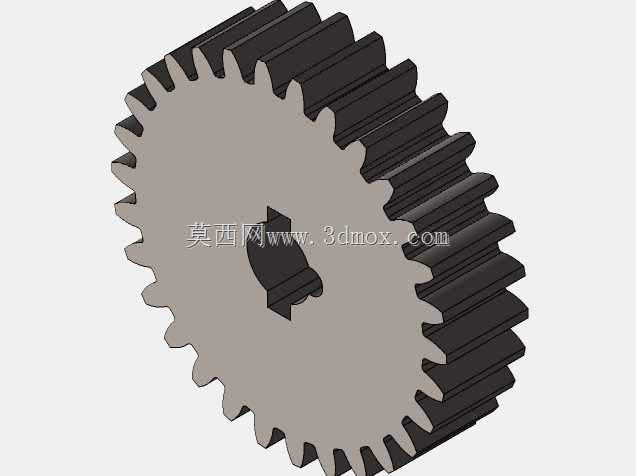

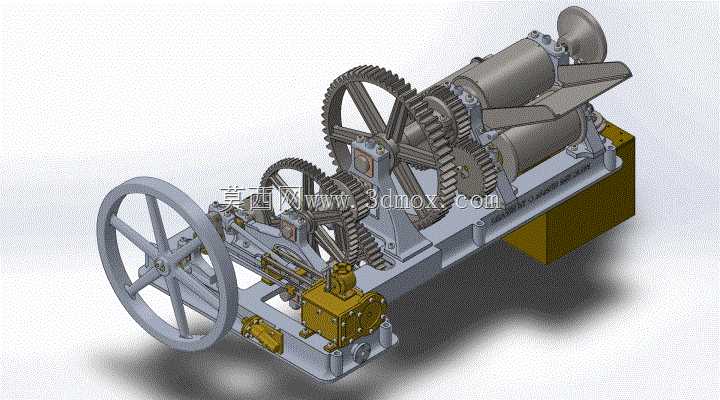

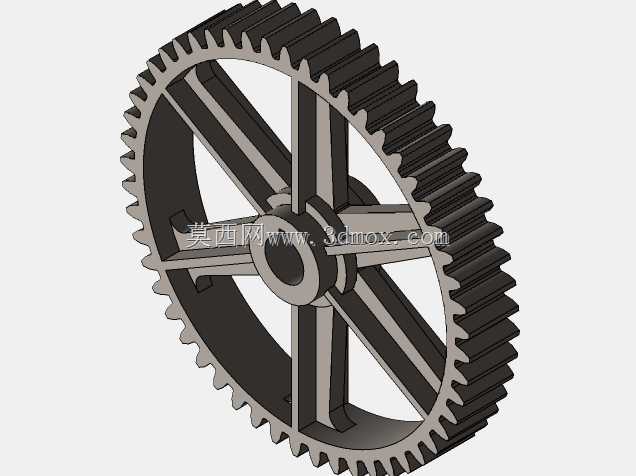

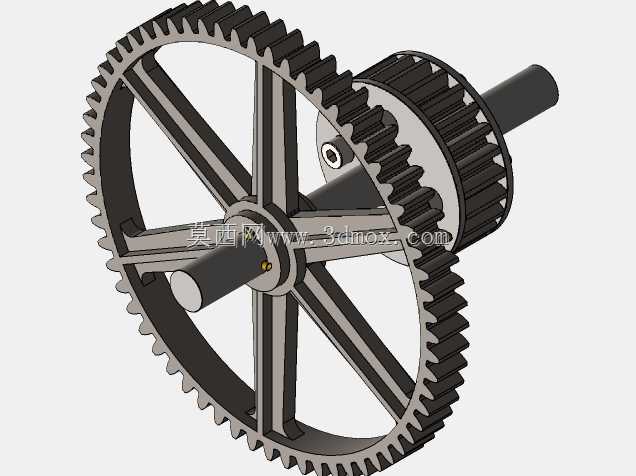

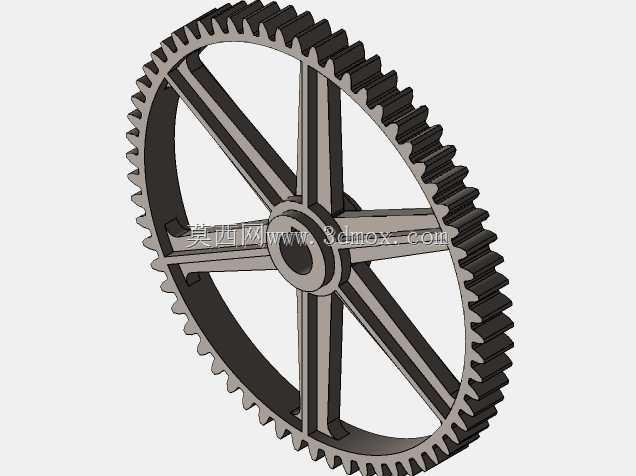

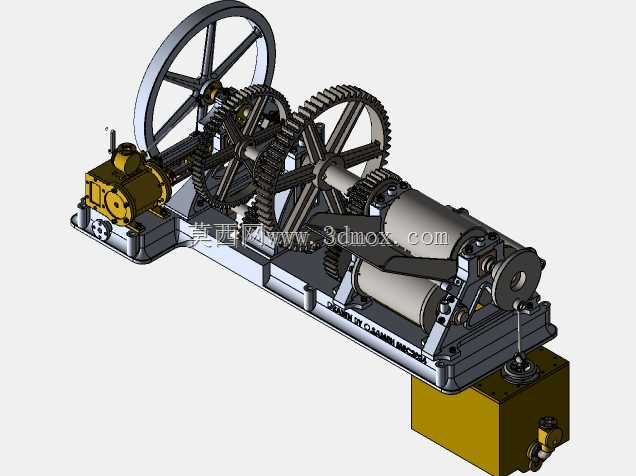

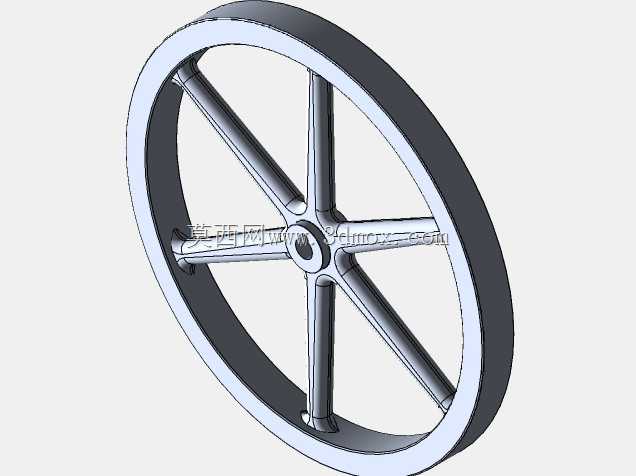

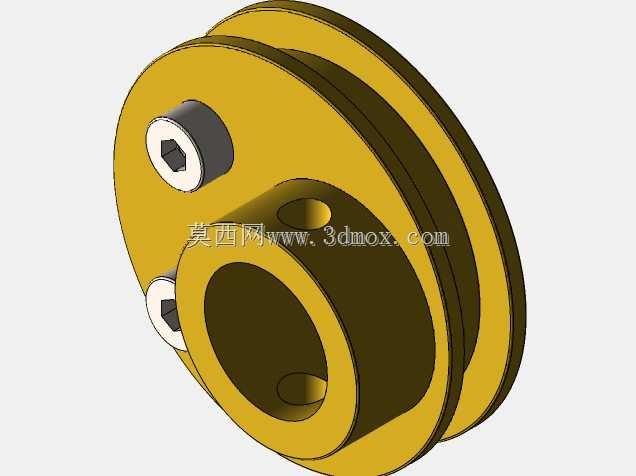

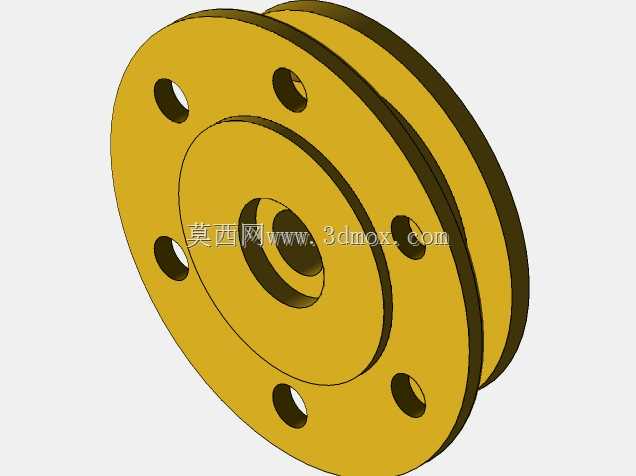

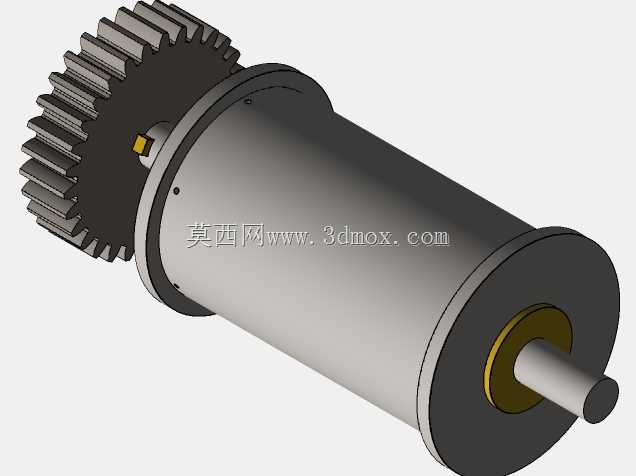

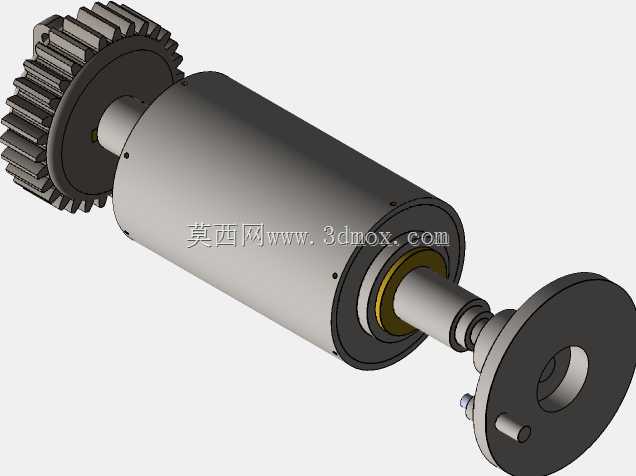

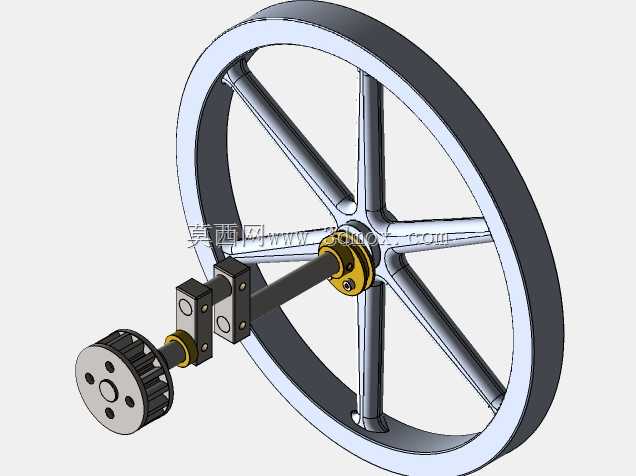

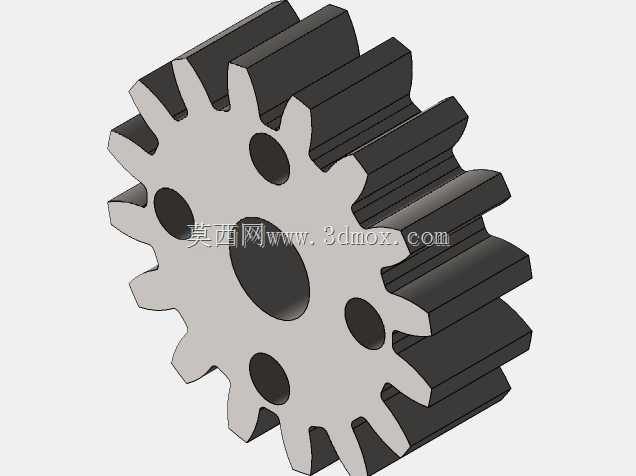

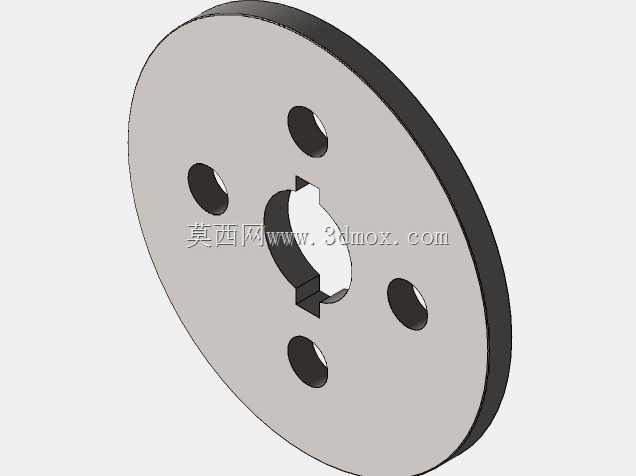

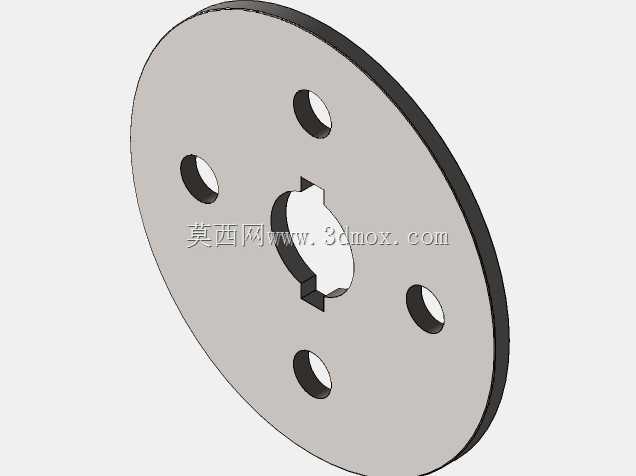

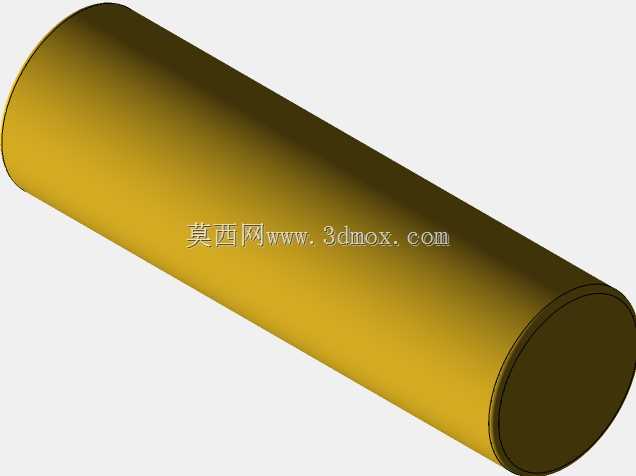

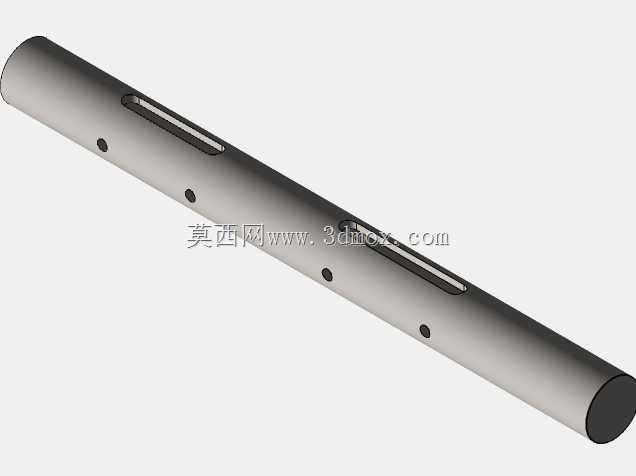

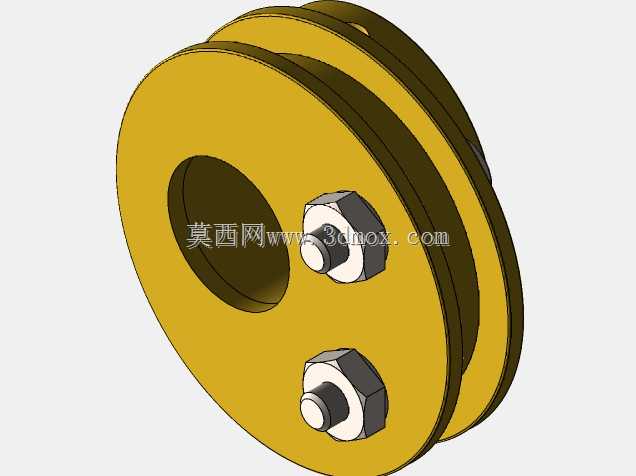

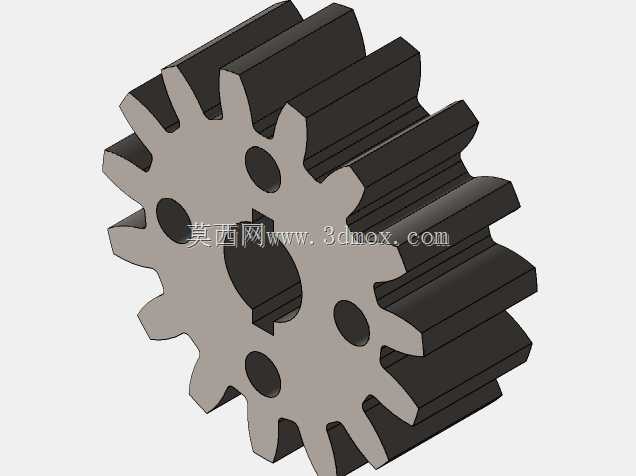

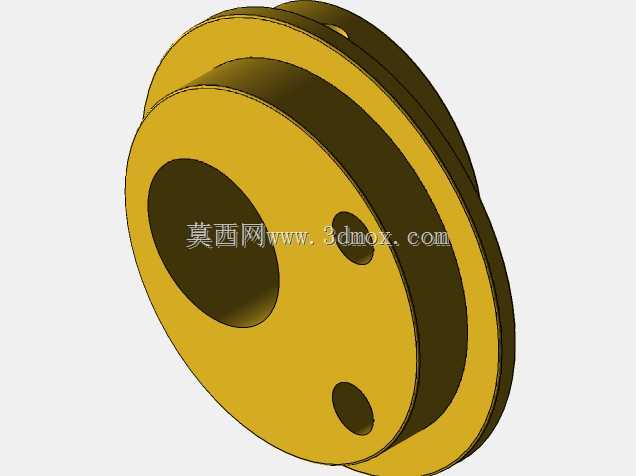

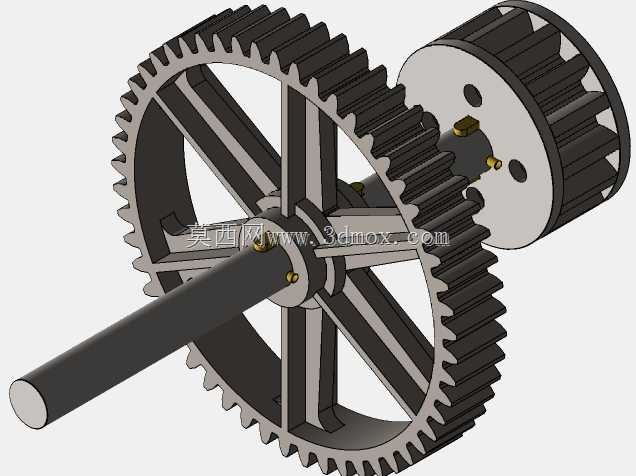

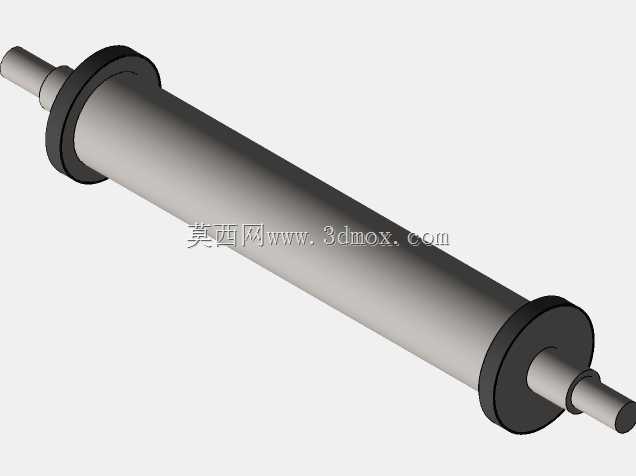

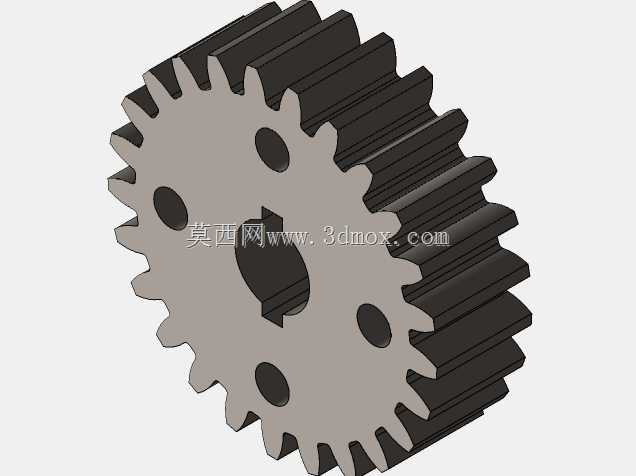

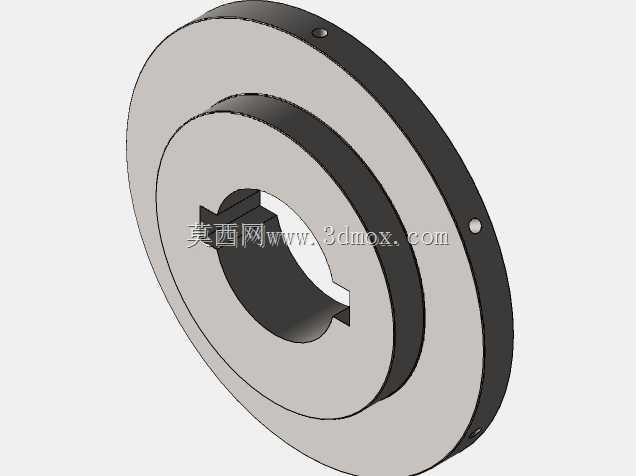

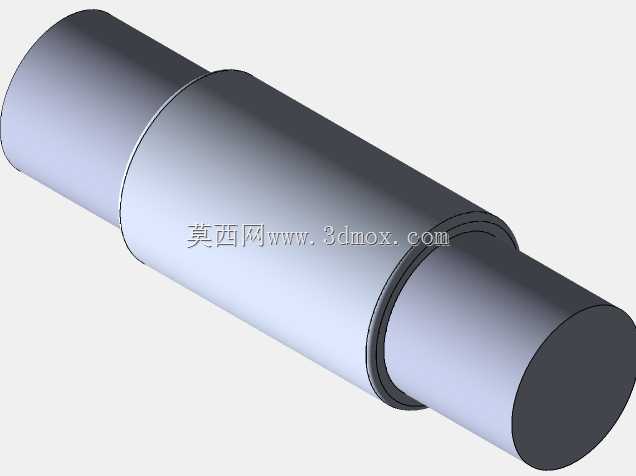

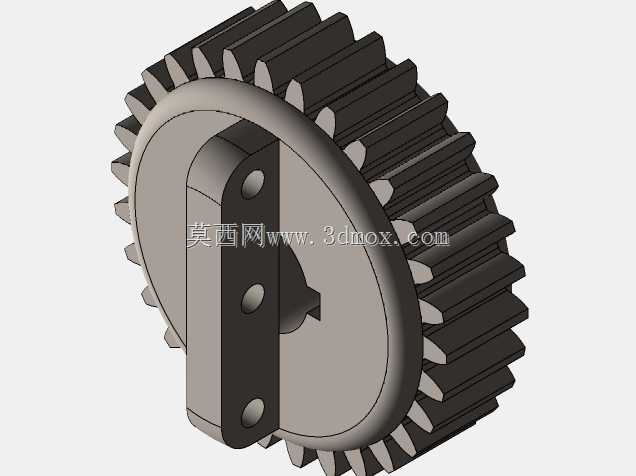

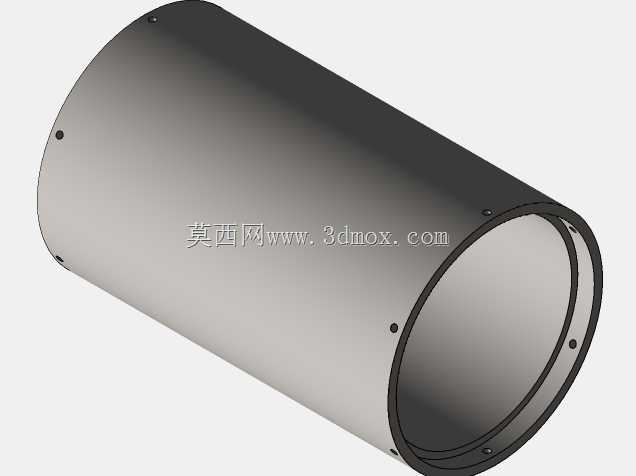

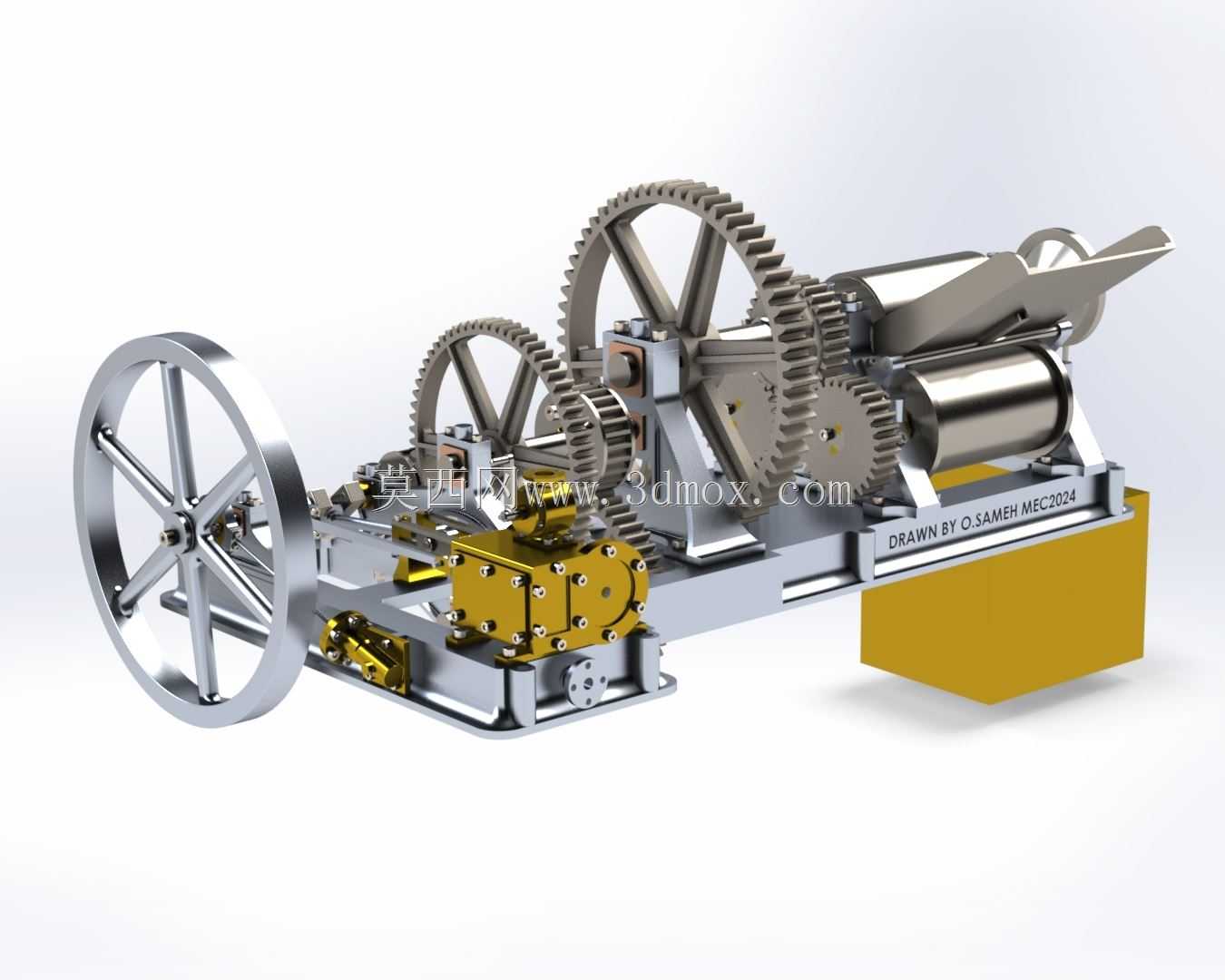

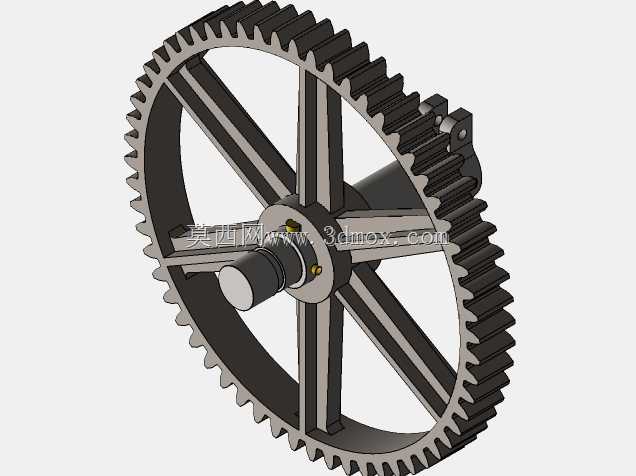

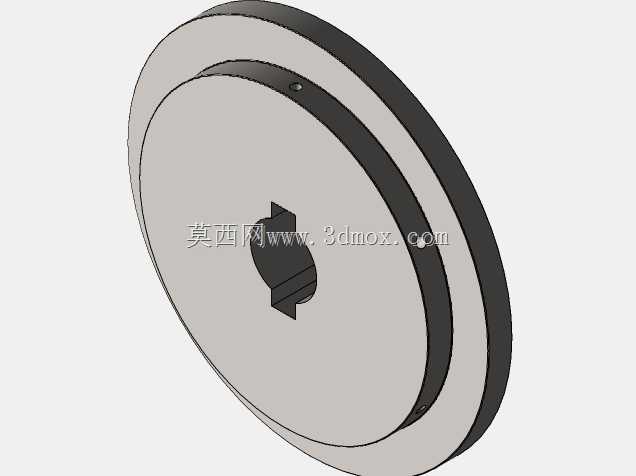

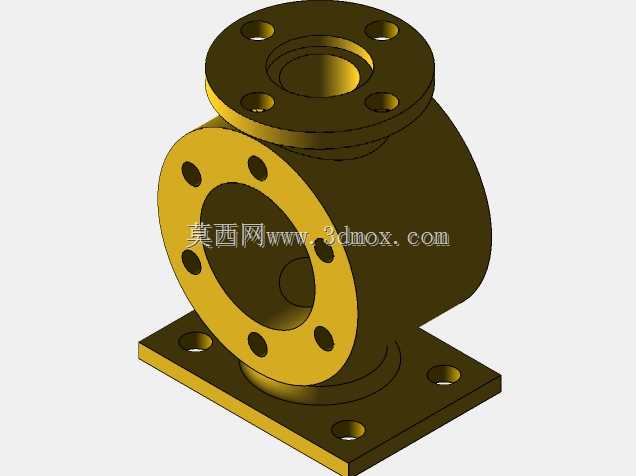

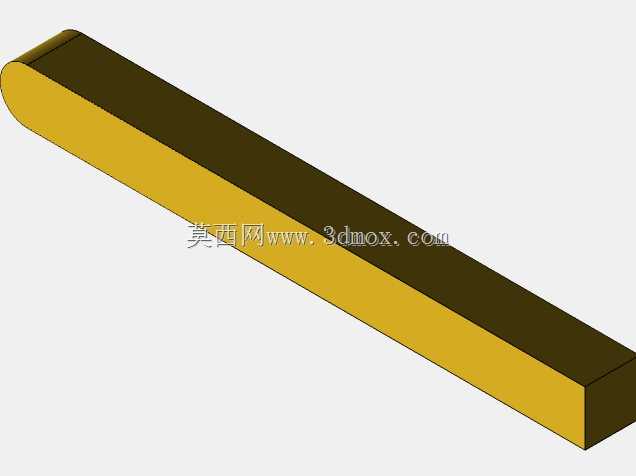

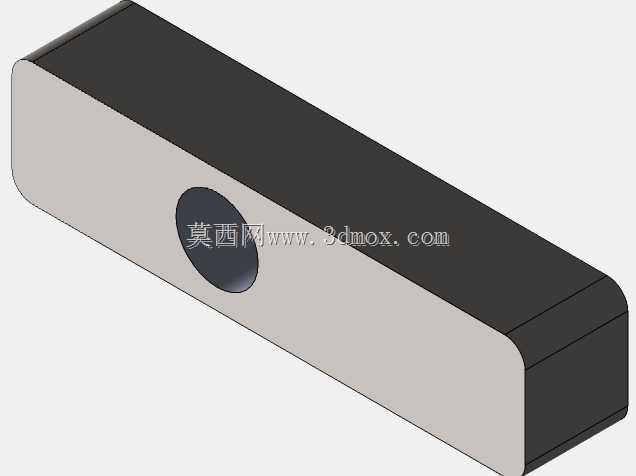

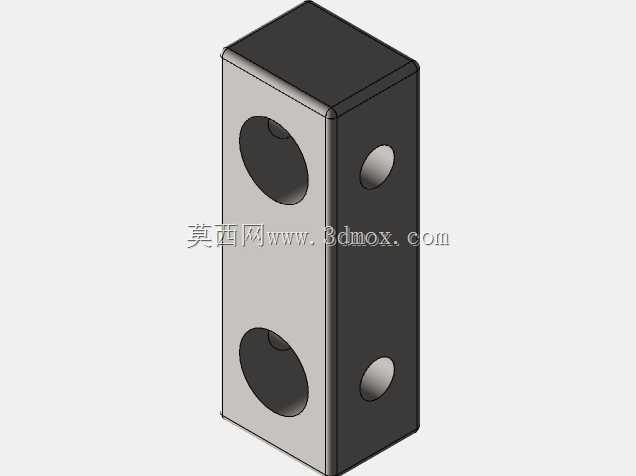

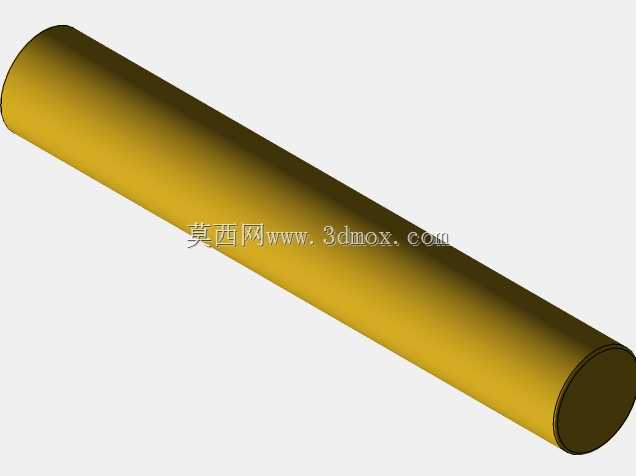

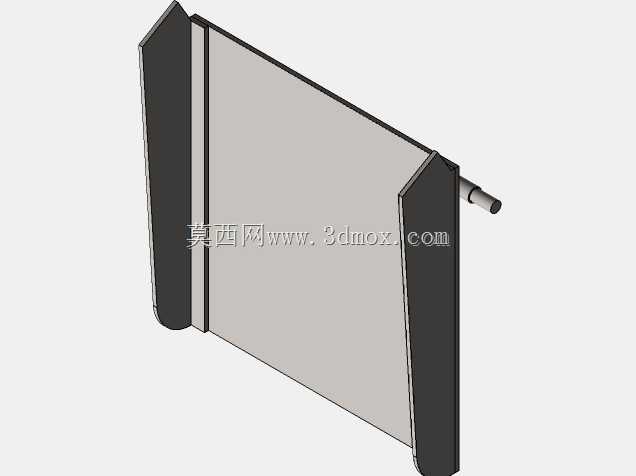

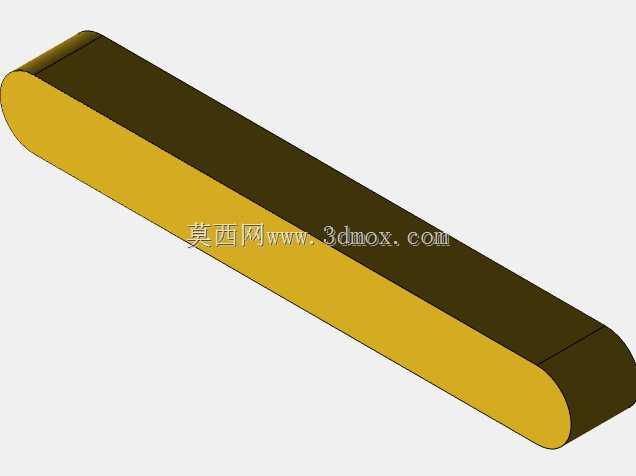

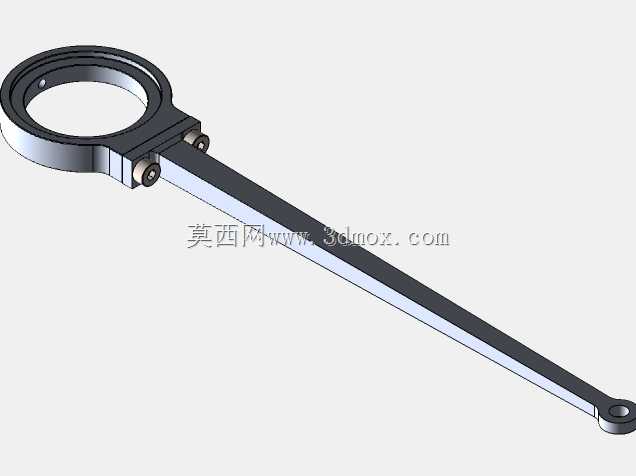

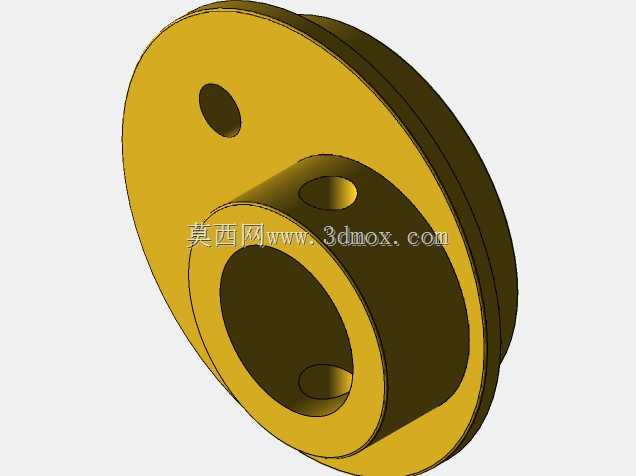

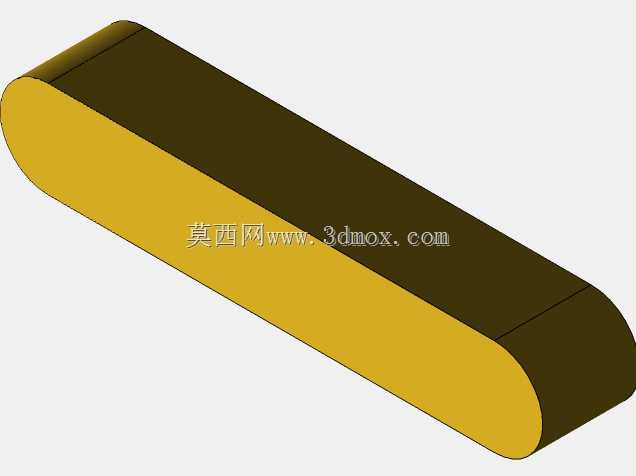

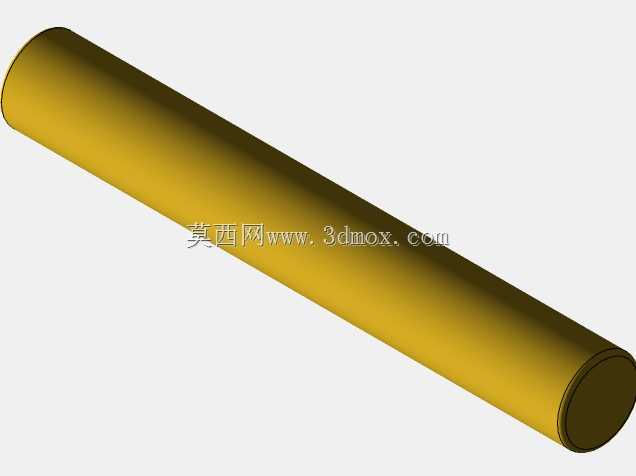

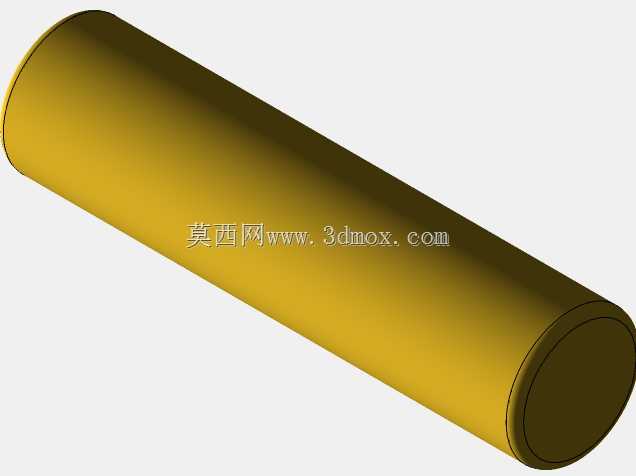

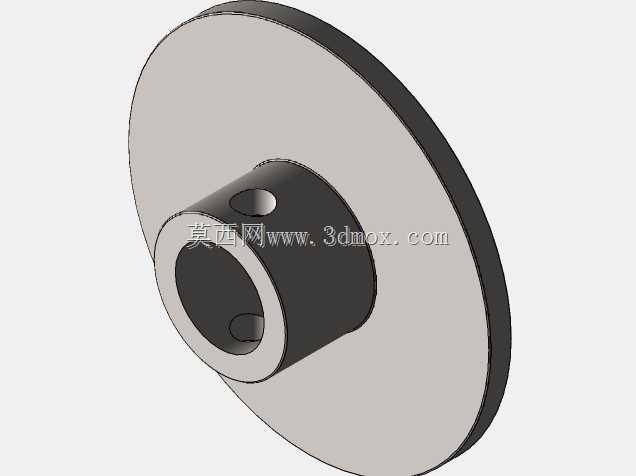

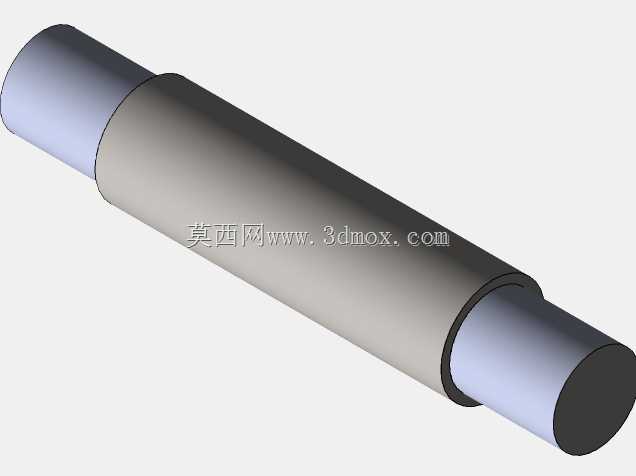

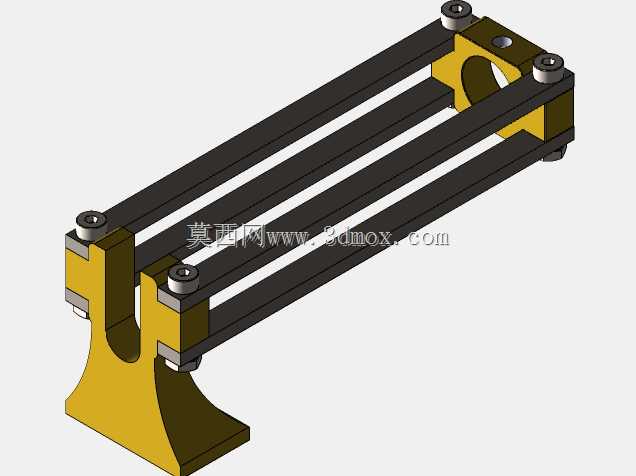

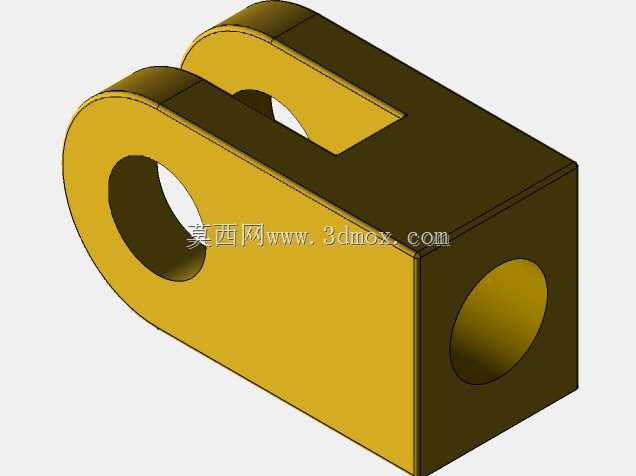

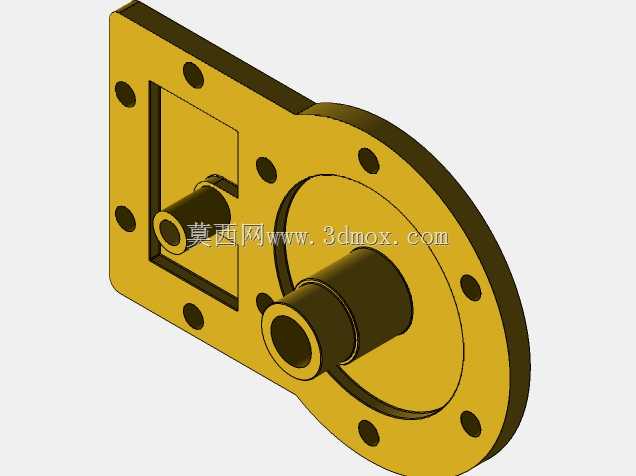

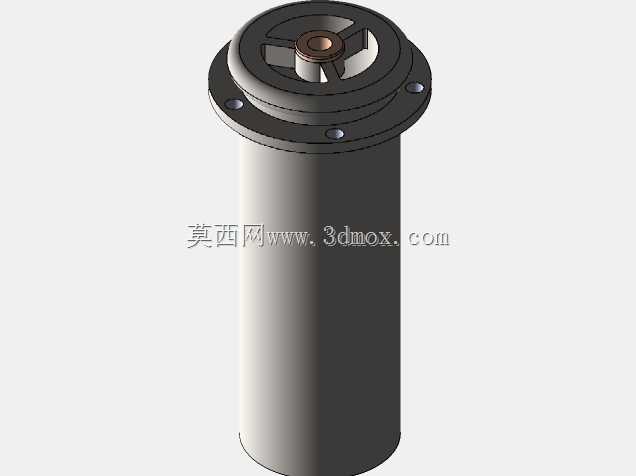

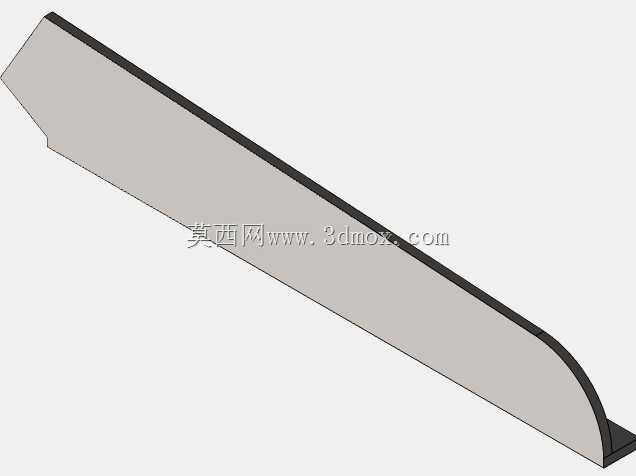

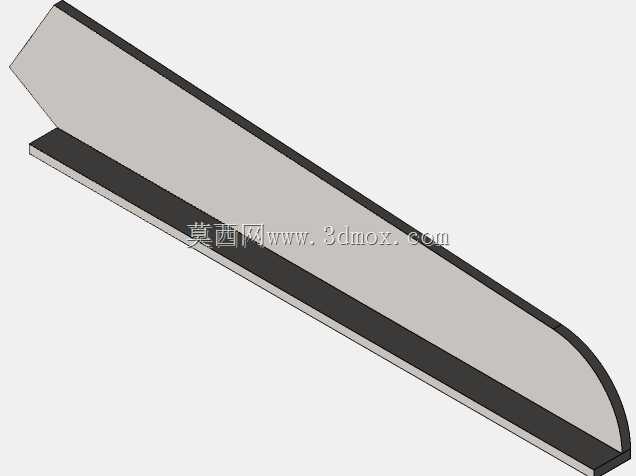

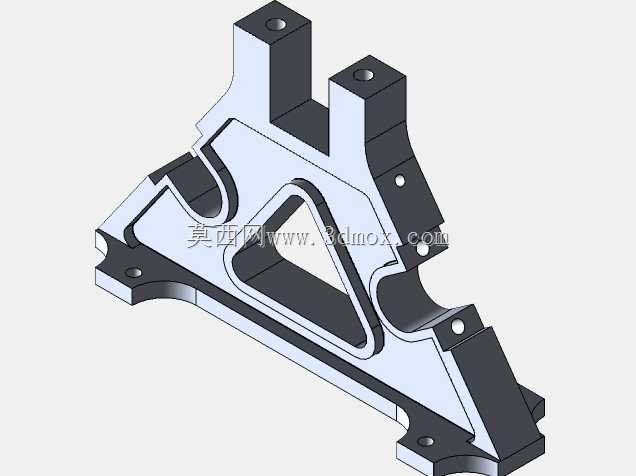

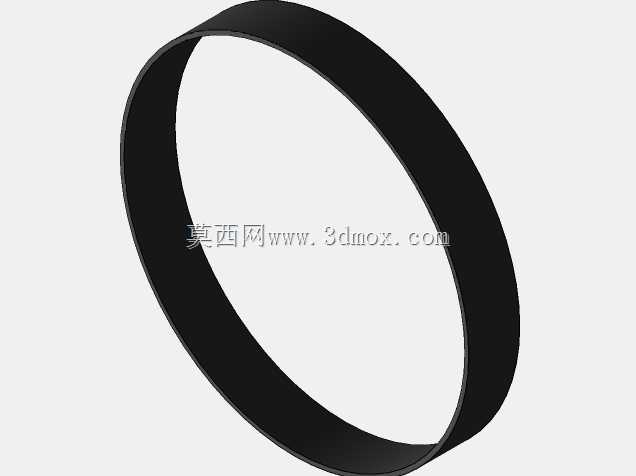

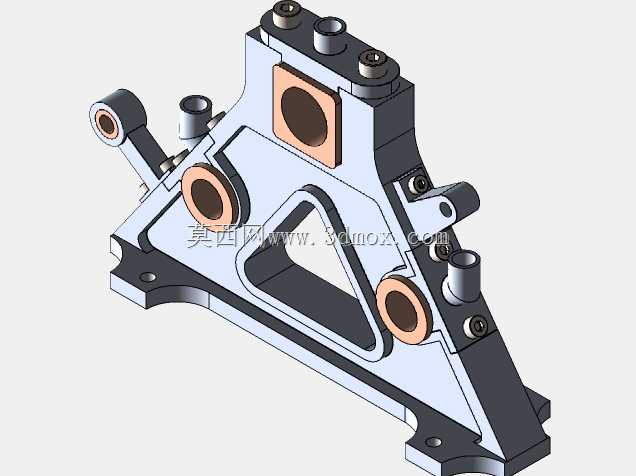

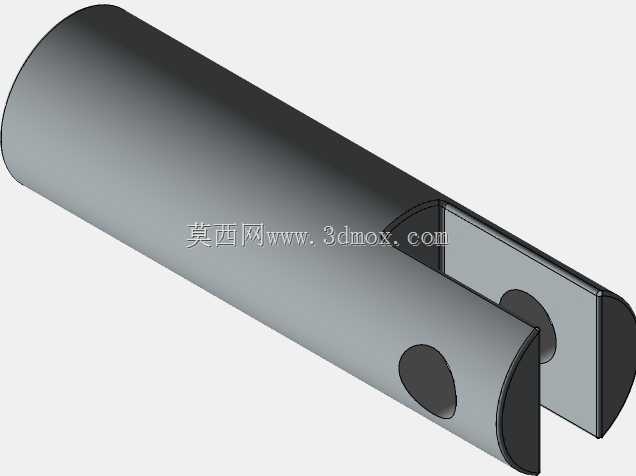

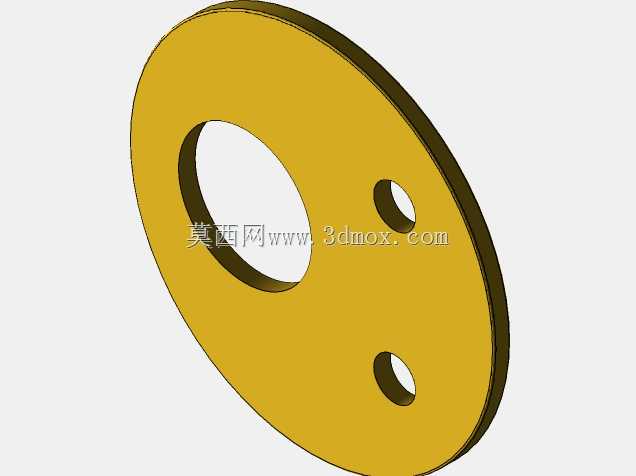

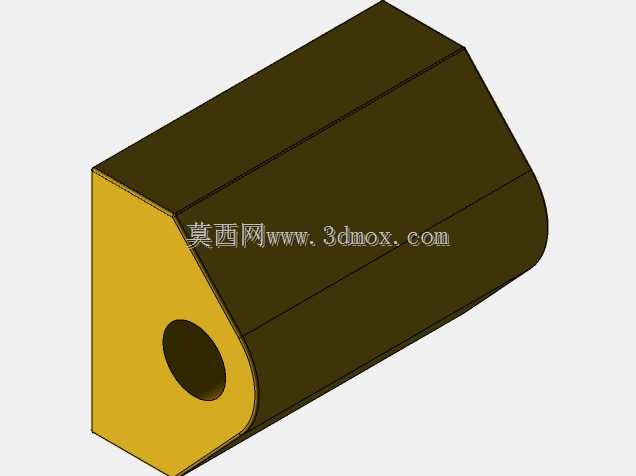

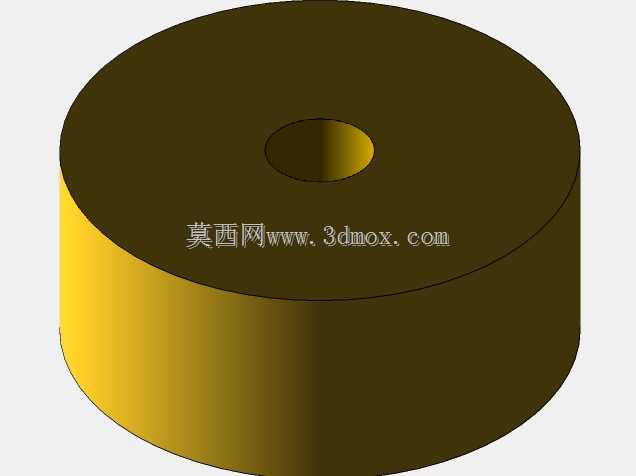

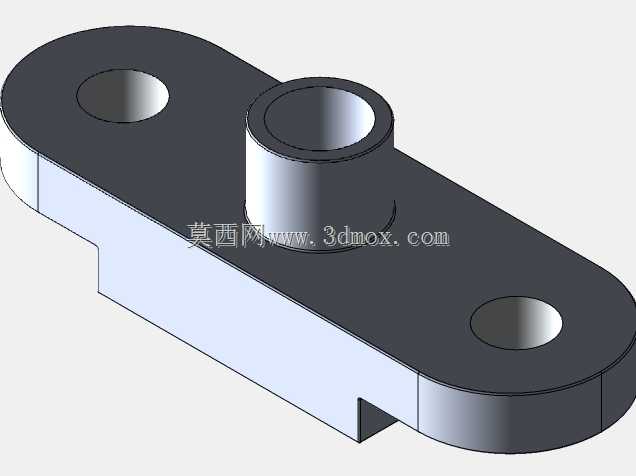

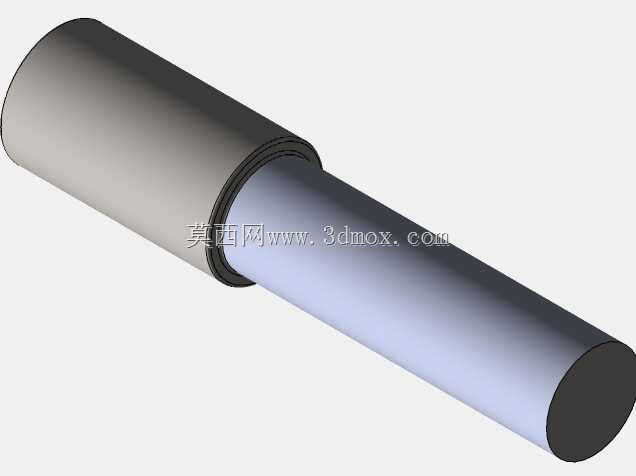

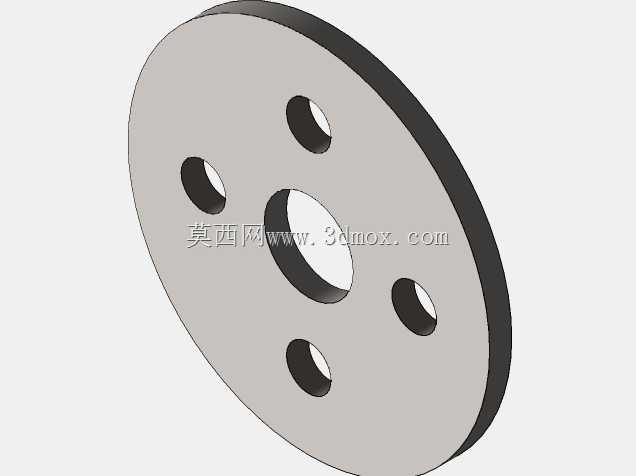

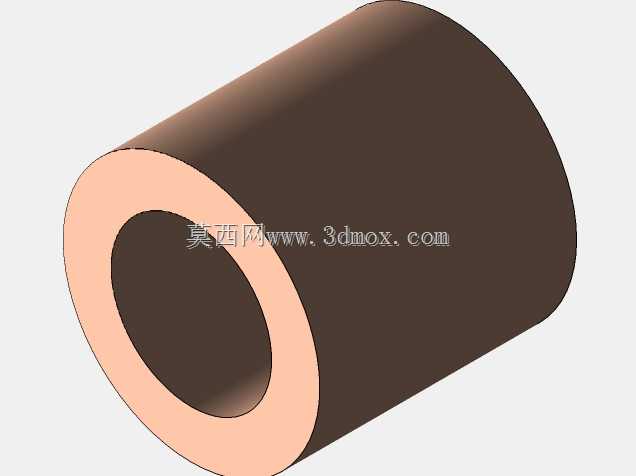

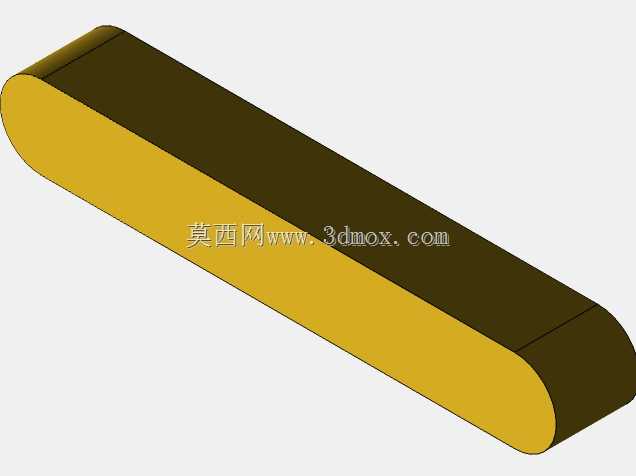

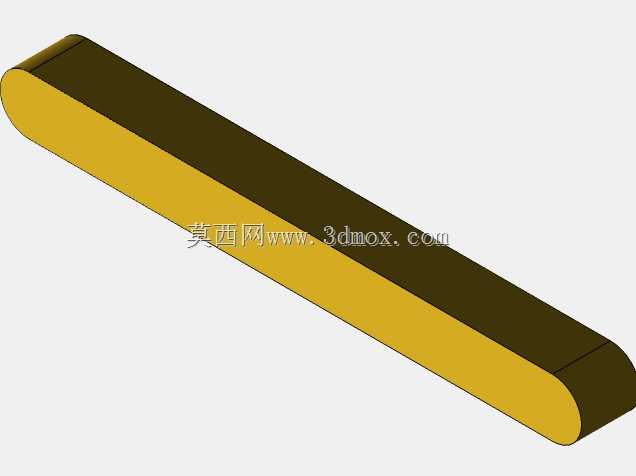

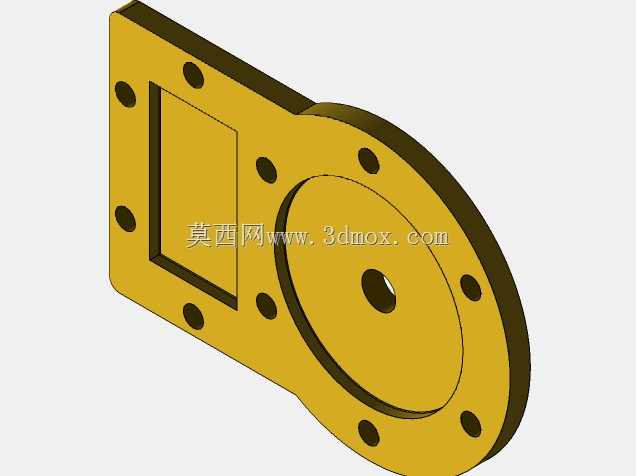

　　这套甘蔗压榨设备的三维结构，完整还原了糖厂压榨工段核心主机的传动与执行逻辑，在制糖生产线的提汁环节，这类设备承担着甘蔗破碎后蔗料挤压提汁的核心功能，是糖厂压榨车间的核心作业单元。从结构布局来看，整机采用侧置大带轮作为动力输入接口，可适配不同转速的驱动电机或蒸汽机动力输出端，通过多级渐开线圆柱齿轮组完成减速增扭，将动力逐级传递至三组平行布置的压榨辊轴，齿轮啮合侧隙、轴系支撑位置均按照重载压榨工况做了布局优化，可承受压榨过程中蔗料挤压带来的径向冲击载荷。设备的执行端采用三辊式压榨结构，顶辊与前后底辊形成特定的持蔗夹角，辊面预留有排汁沟槽与齿纹结构，可在挤压过程中让蔗汁顺利沿沟槽流出，避免蔗料打滑导致的压榨效率下降，

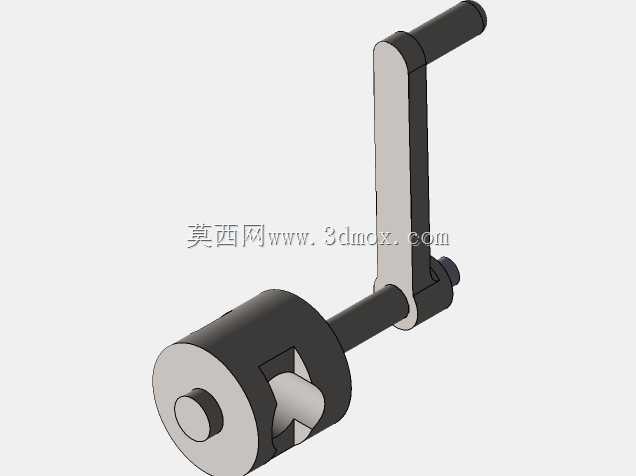

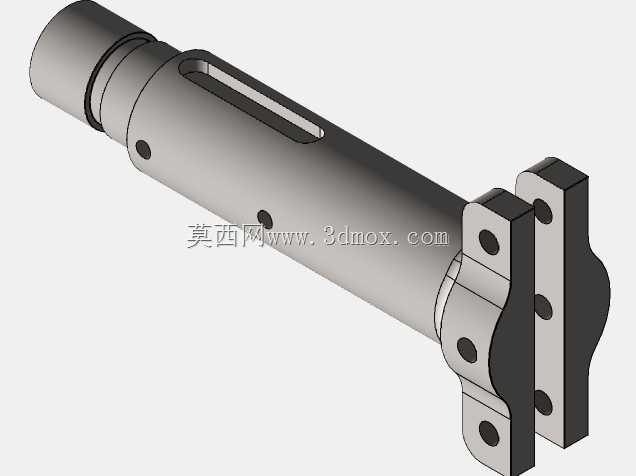

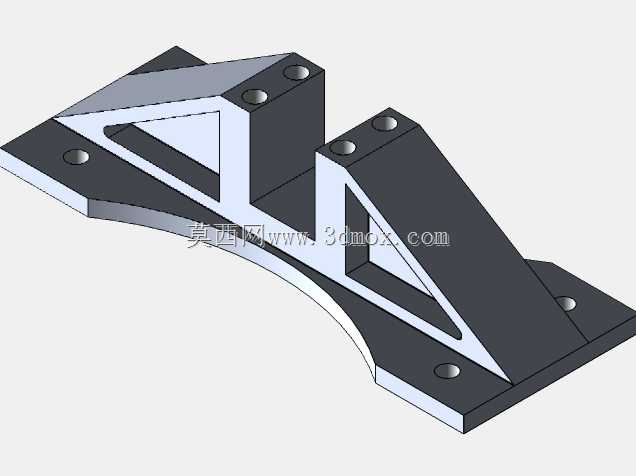

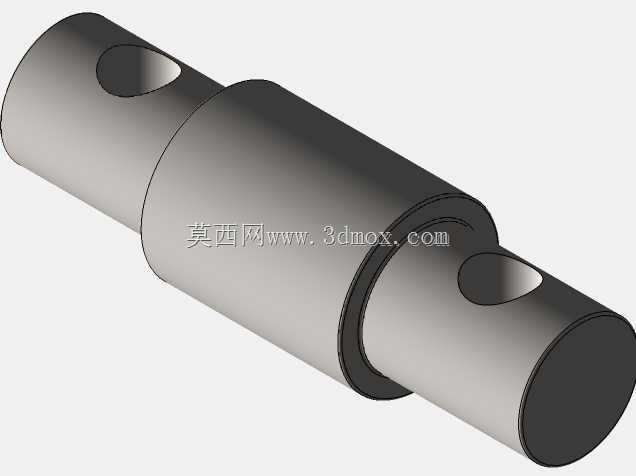

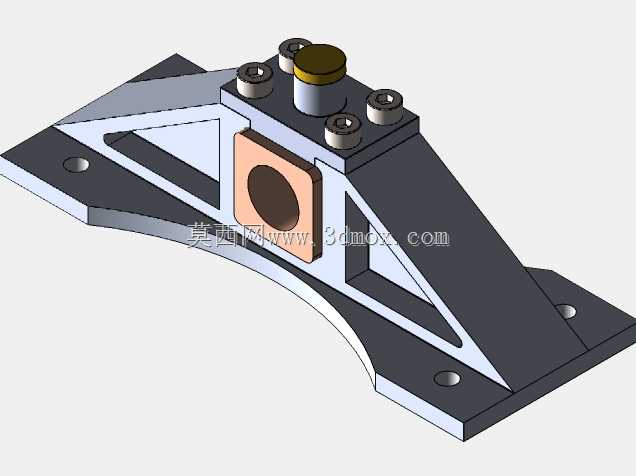

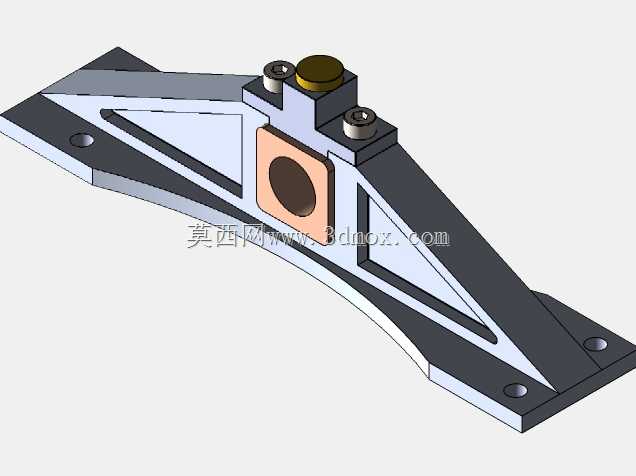

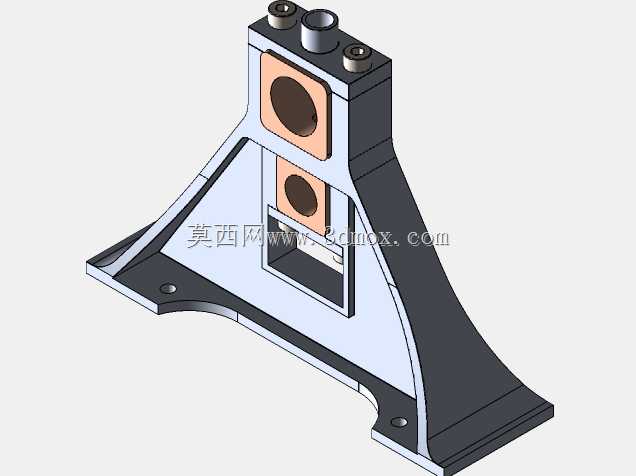

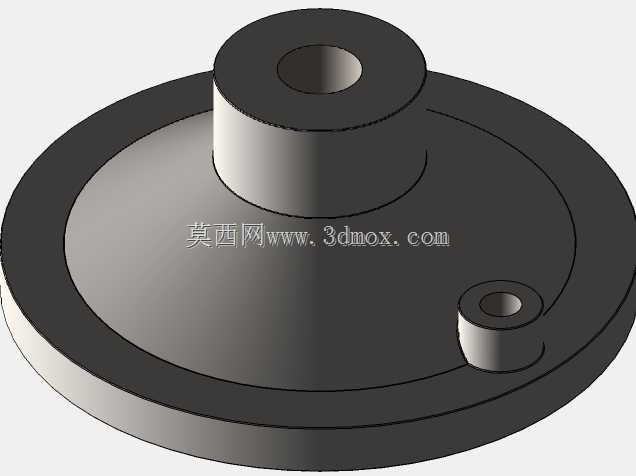

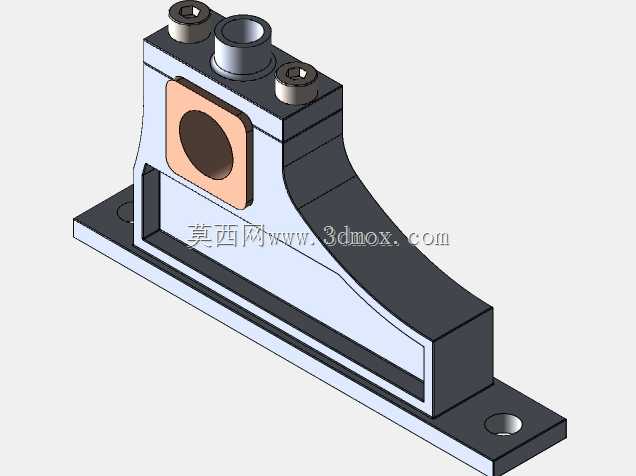

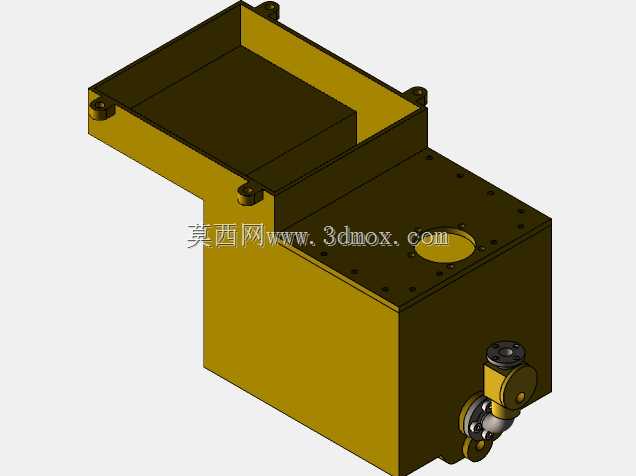

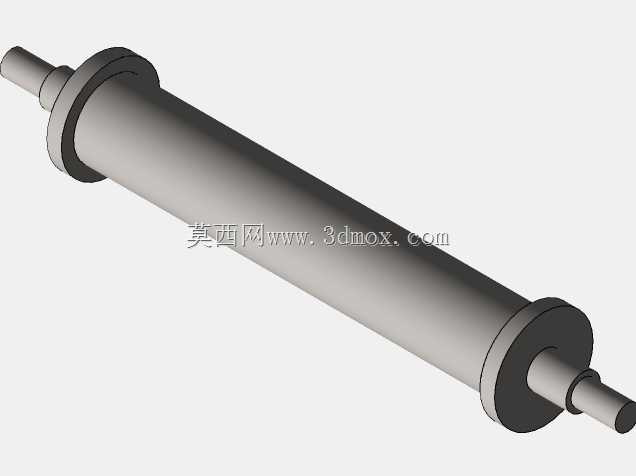

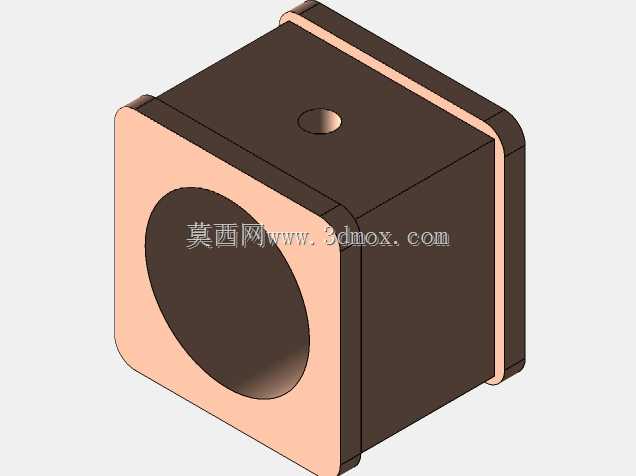

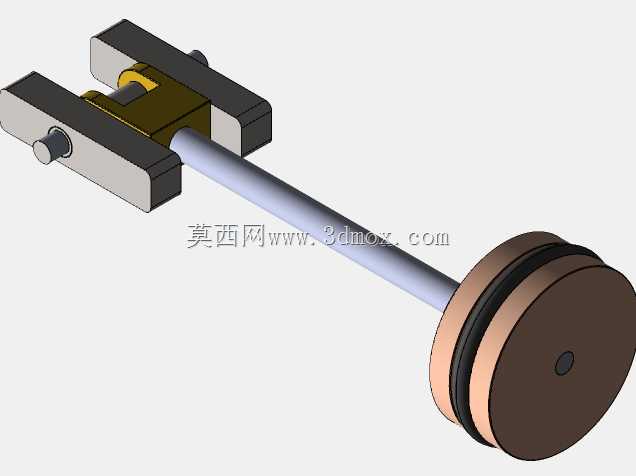

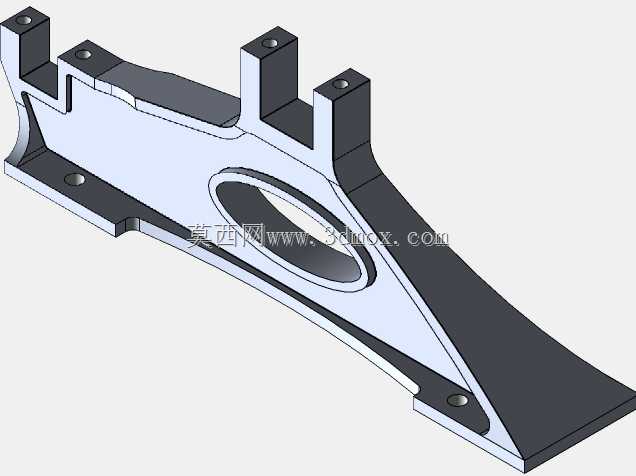

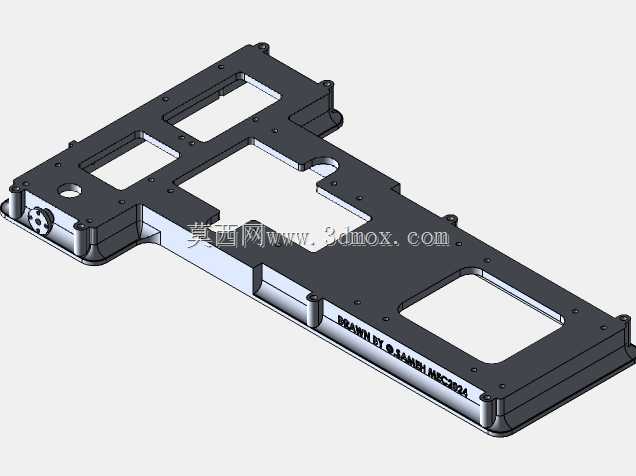

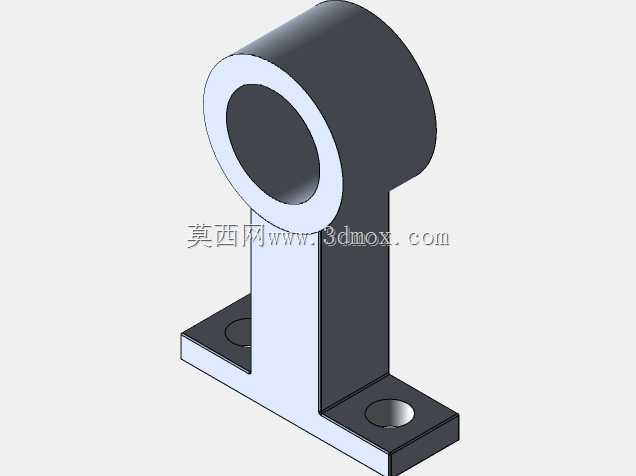

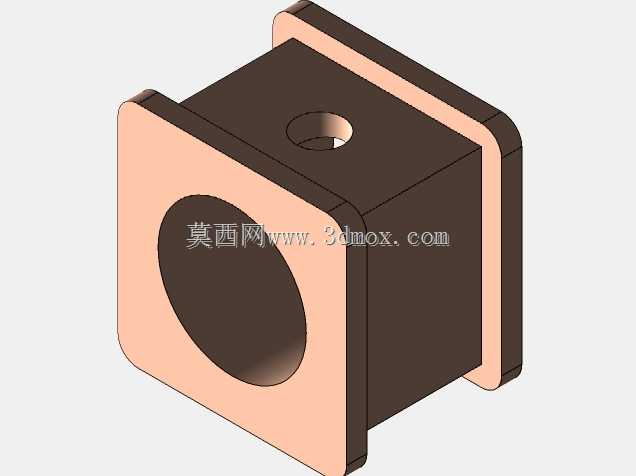

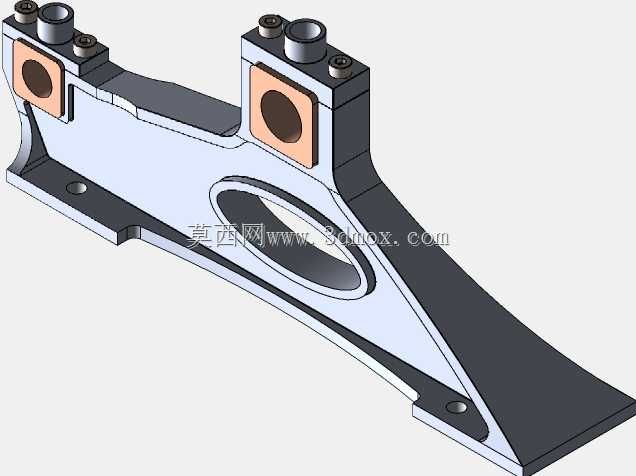

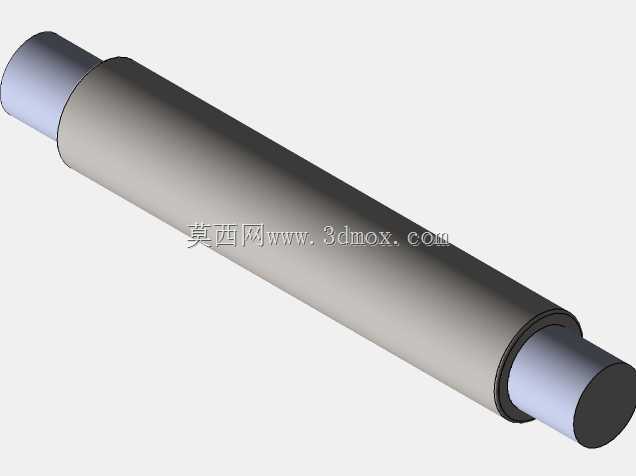

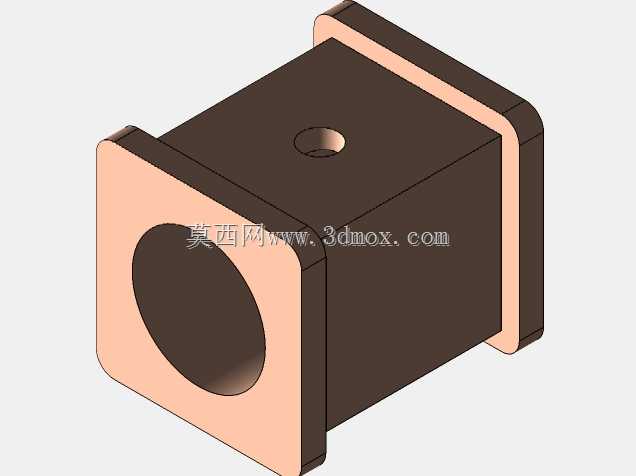

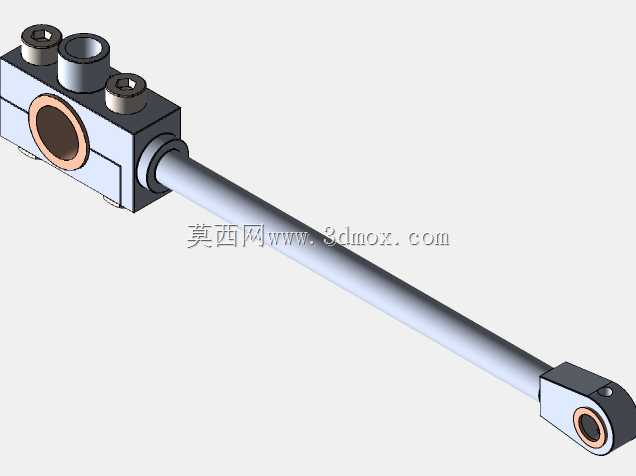

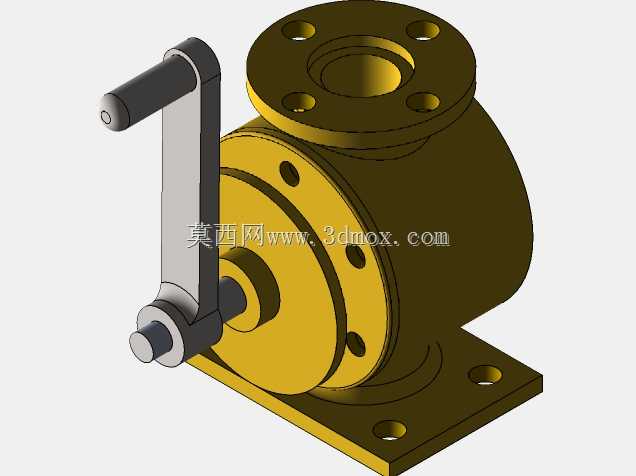

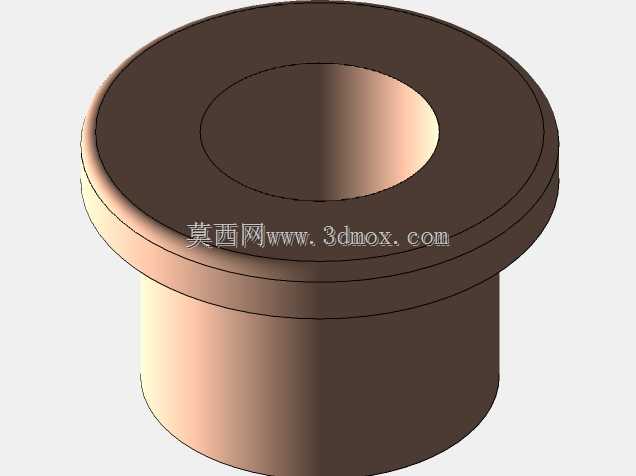

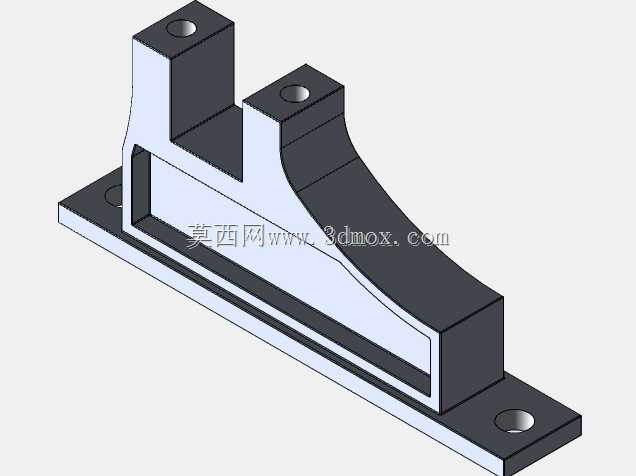

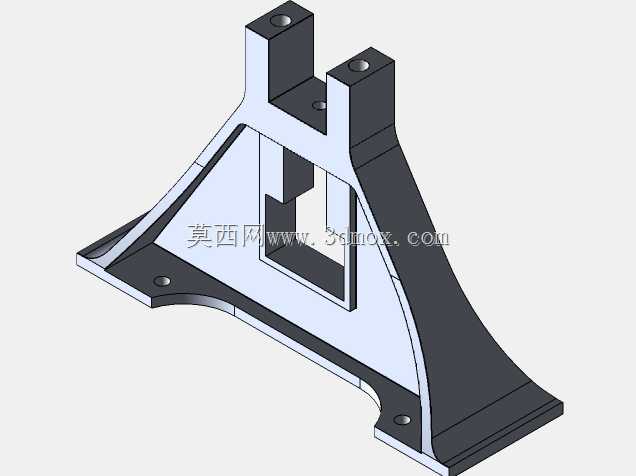

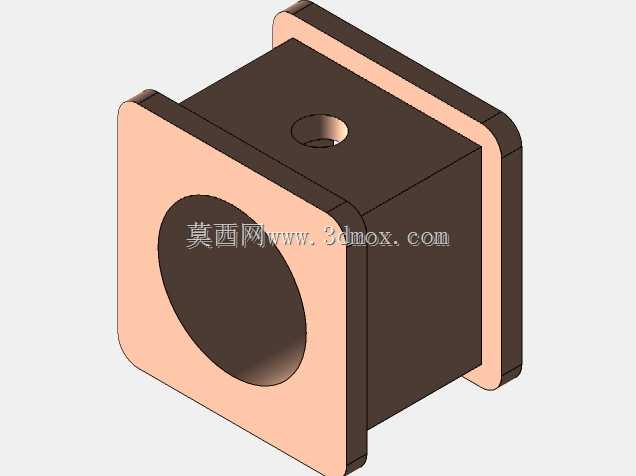

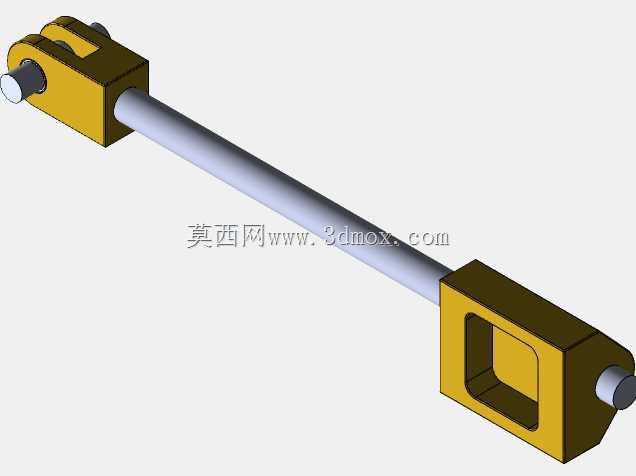

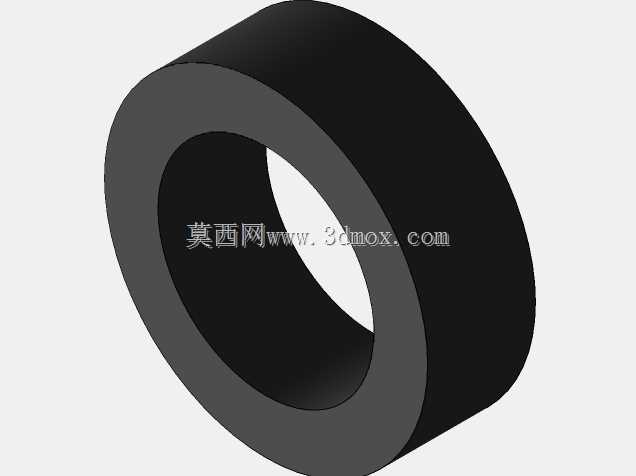

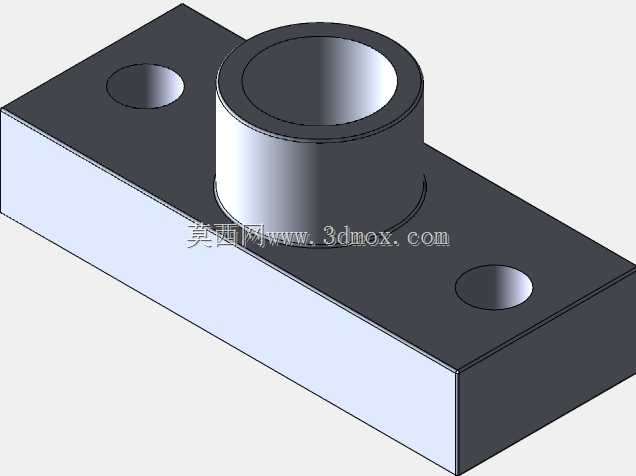

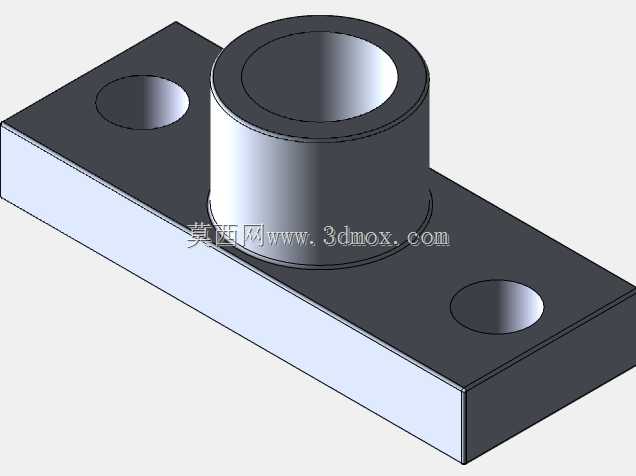

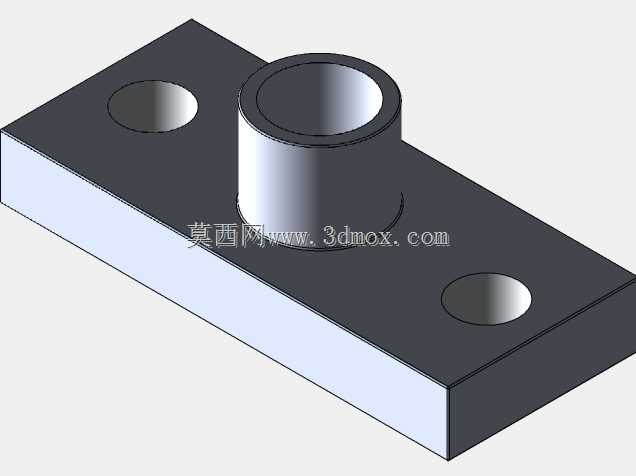

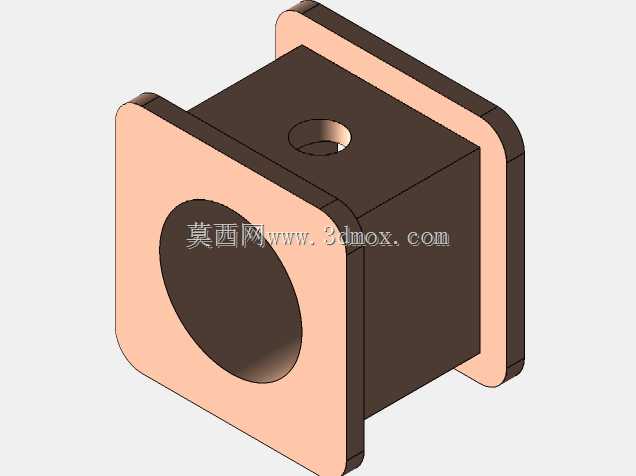

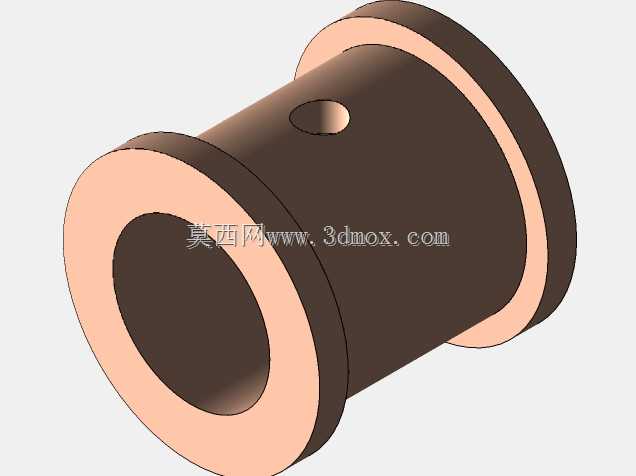

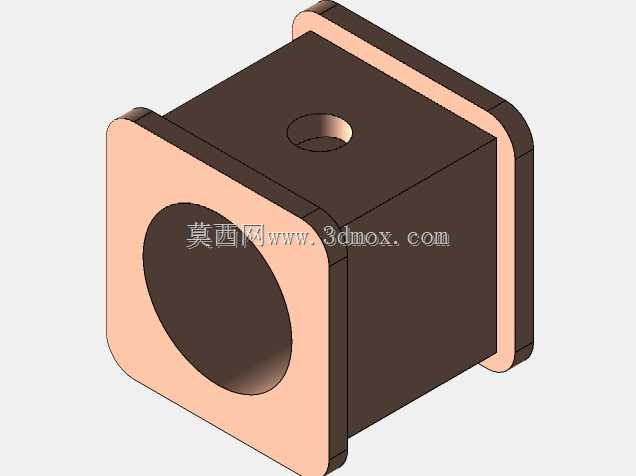

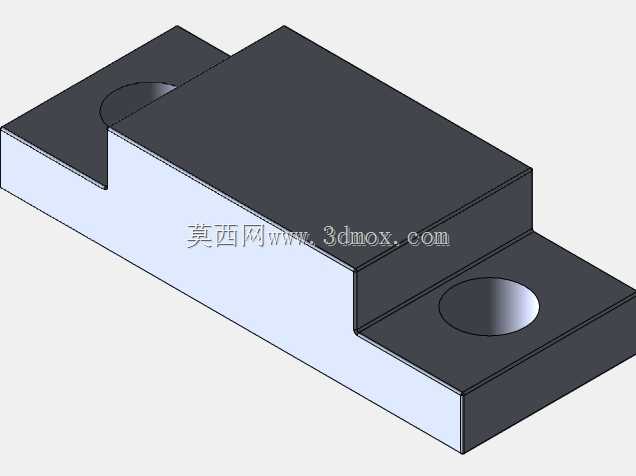

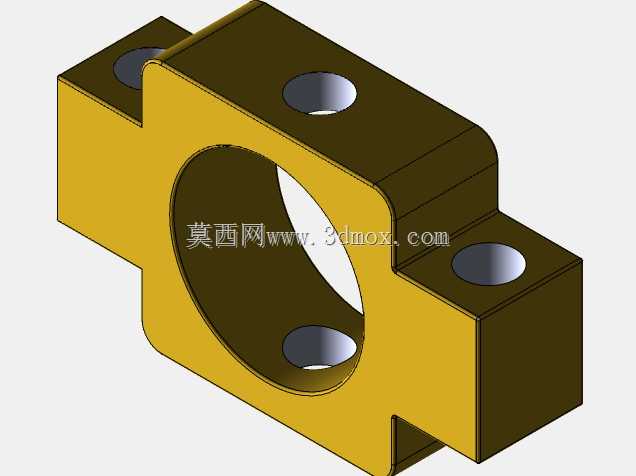

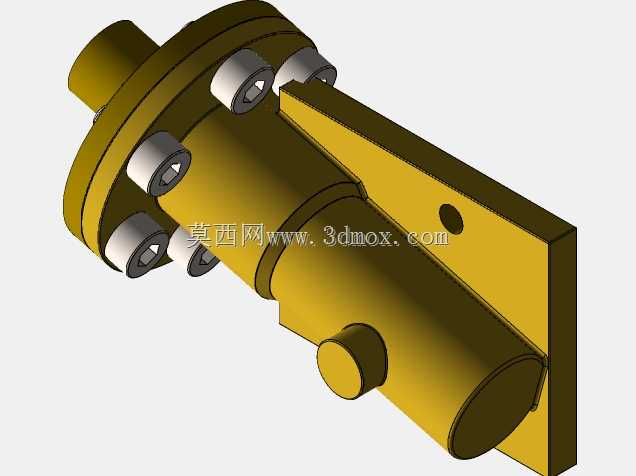

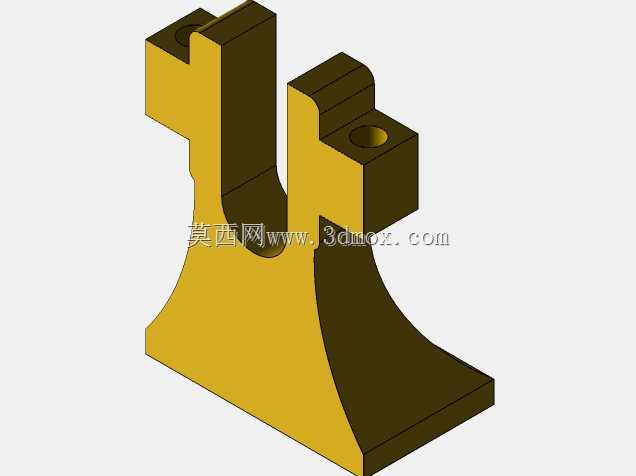

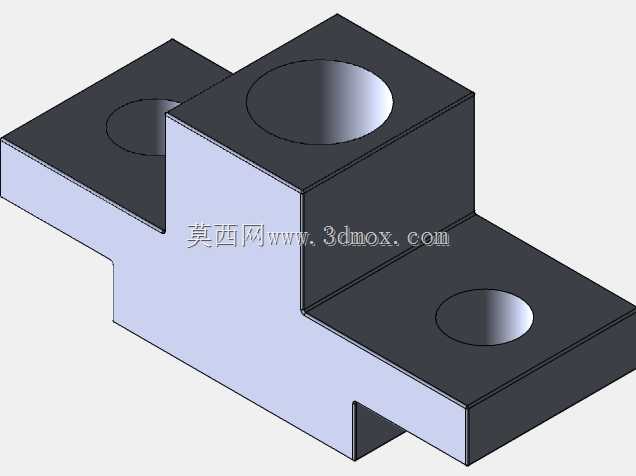

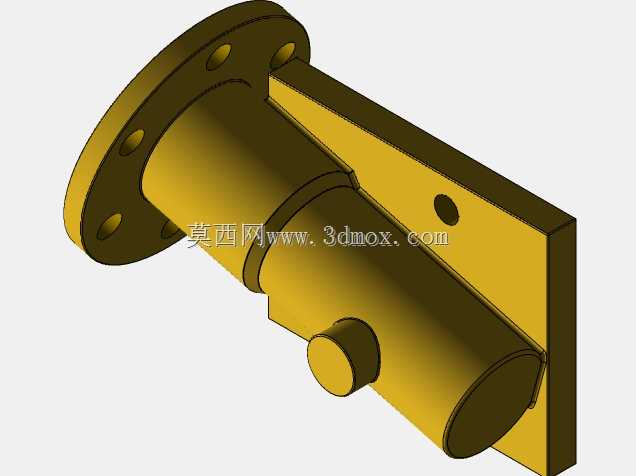

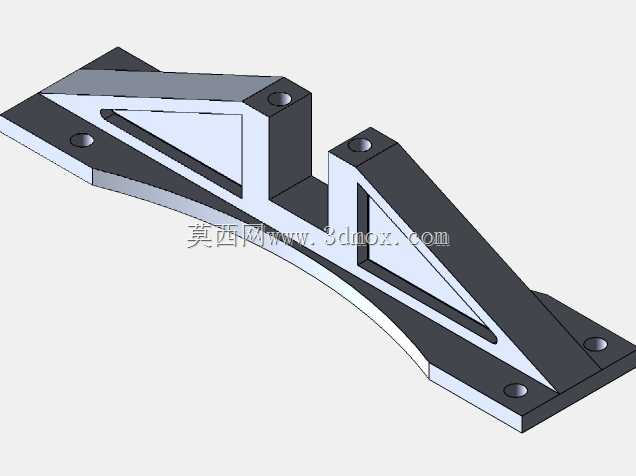

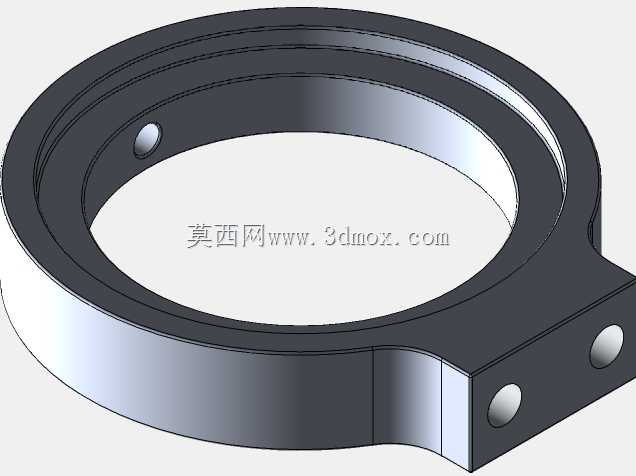

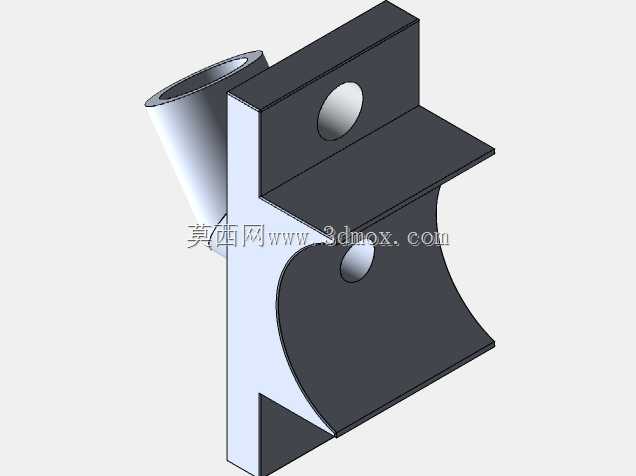

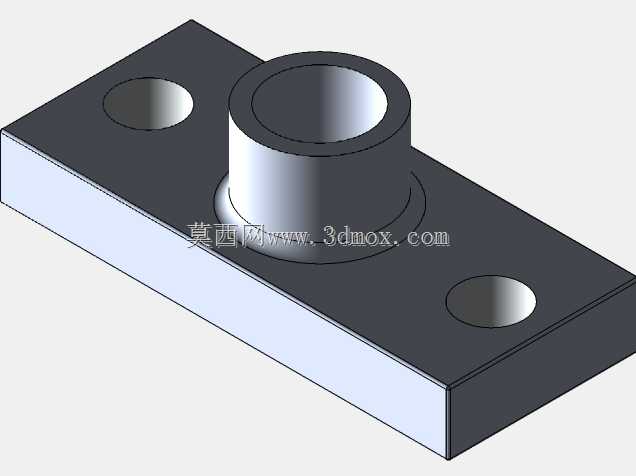

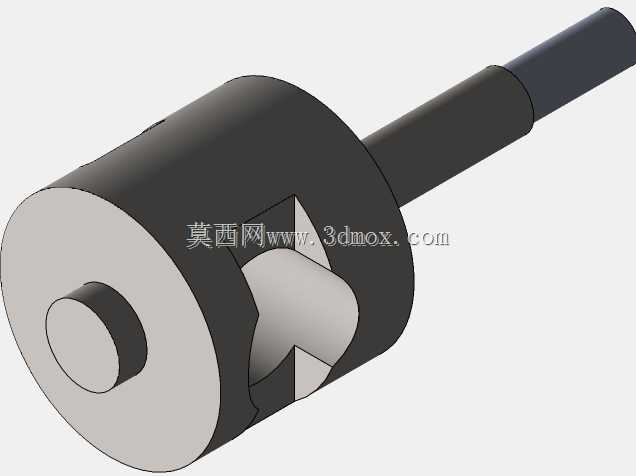

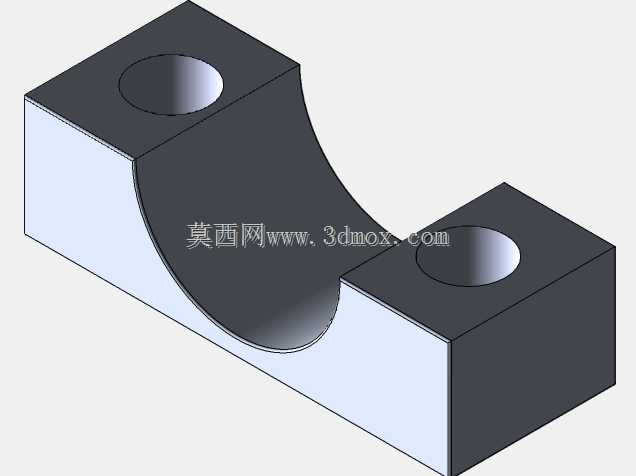

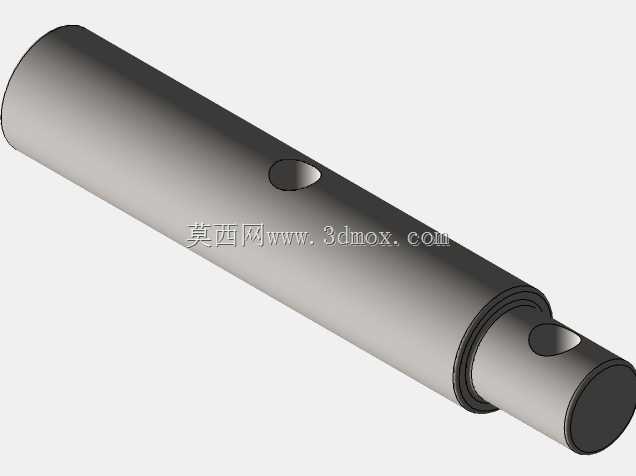

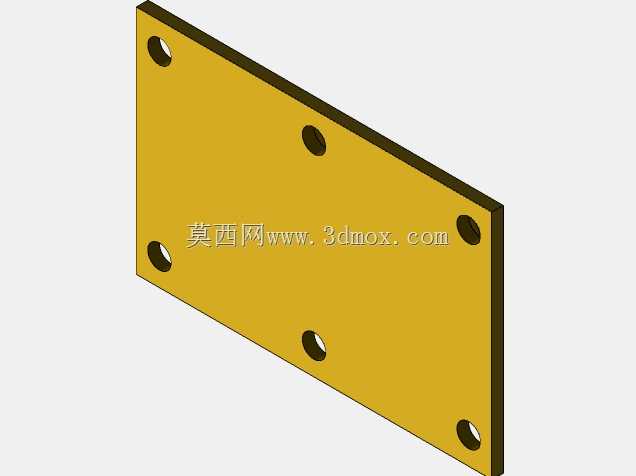

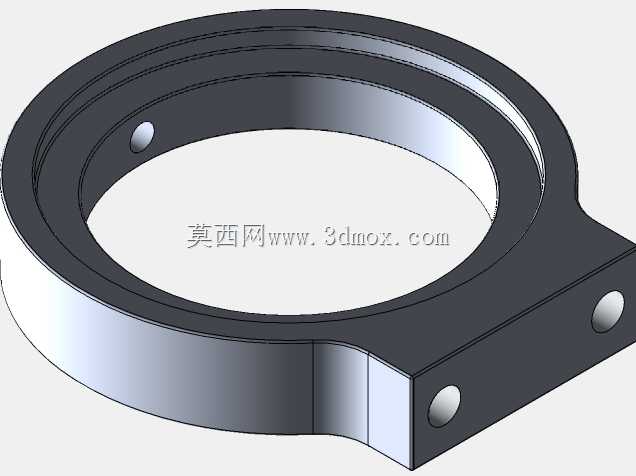

　　辊轴两端采用调心滚子轴承支撑，可补偿压榨过程中辊轴的微小挠曲变形，降低轴承偏磨风险。整机底座采用分体式铸造结构设计，传动段与压榨段的安装基面预留有定位销孔与螺栓连接位，可在车间现场完成拼装找正，安装时需保证各辊轴的平行度公差控制在0.1mm/m以内，齿轮啮合接触斑点沿齿高方向不小于40%、沿齿长方向不小于60%，避免重载工况下出现断齿、轴系振动超差问题。设备的手轮调节机构布置在传动侧端部，可在停机状态下调整顶辊与底辊的开口间隙，适配不同纤维含量、不同破碎度的蔗料压榨需求，调节机构采用梯形螺纹传动，具备自锁特性，可避免压榨过程中辊缝自行变化导致的压榨压力波动。从安装边界来看，整机传动端突出底座的带轮直径、

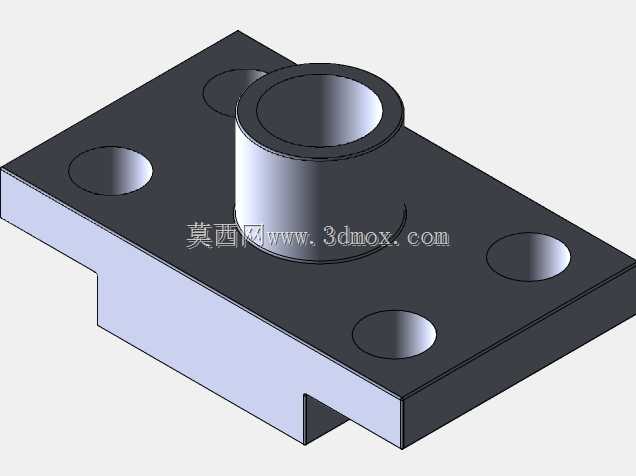

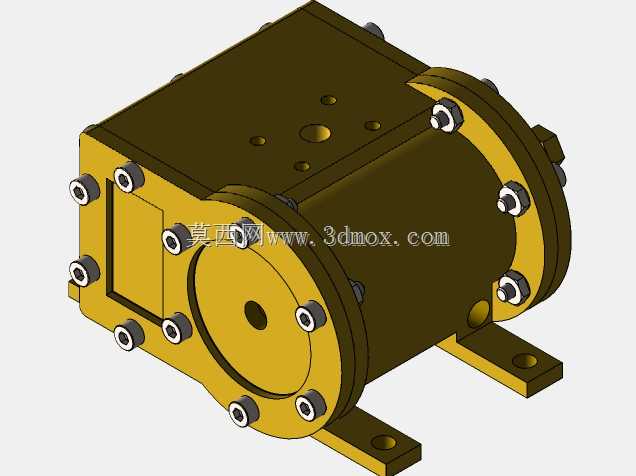

　　压榨段的辊组长度均做了尺寸适配，可直接对接糖厂现有压榨生产线的输送槽与输蔗机接口，无需额外做大规模的基础改造，设备底部预留有二次灌浆层空间，可通过地脚螺栓将整机固定在混凝土基础上，抵消压榨过程中的周期性振动。整套结构的传动润滑系统采用齿轮溅油+定点注油结合的方式，齿轮箱内部预留有油位观察刻度，可实时监控润滑油位，各轴承座位置预留有注油嘴，可在设备运行过程中完成定期补脂维护，降低日常运维的拆装工作量。
