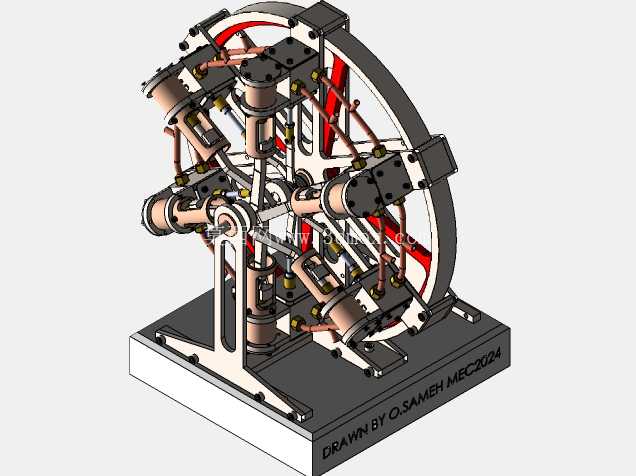

带滑阀配气结构六缸径向蒸汽机

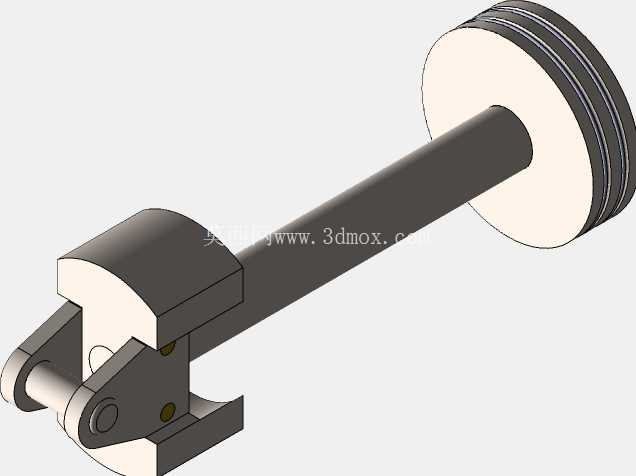

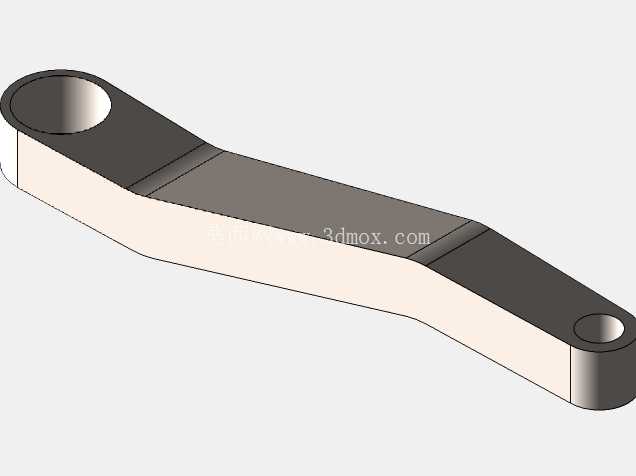

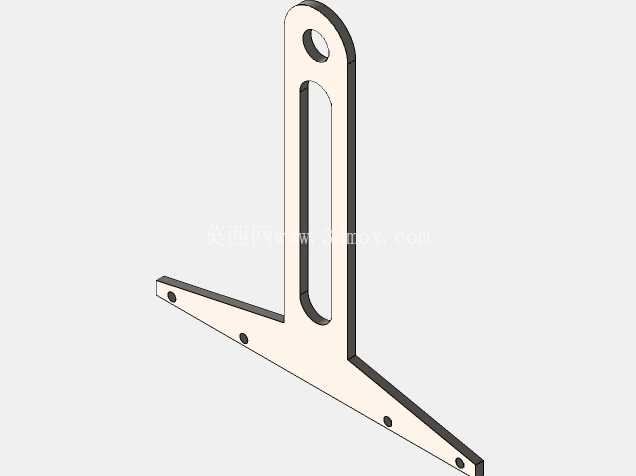

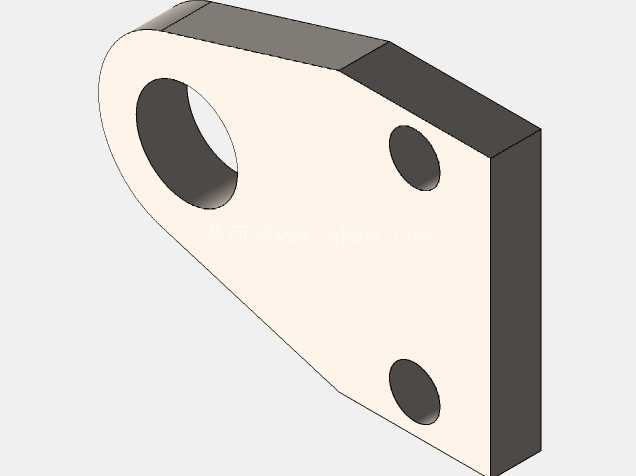

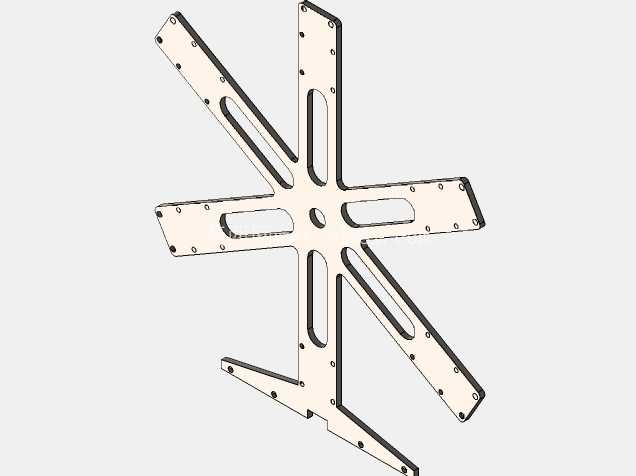

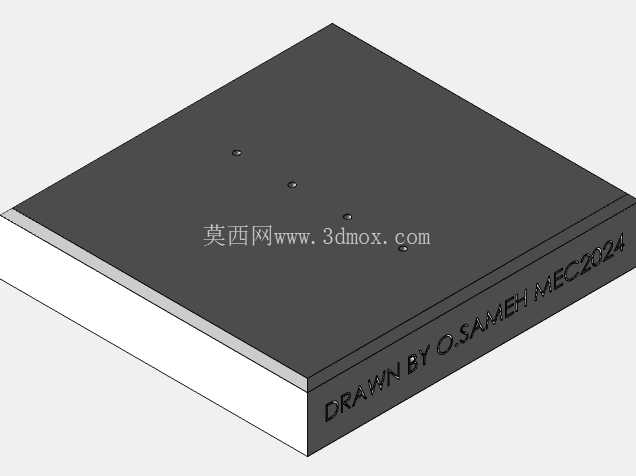

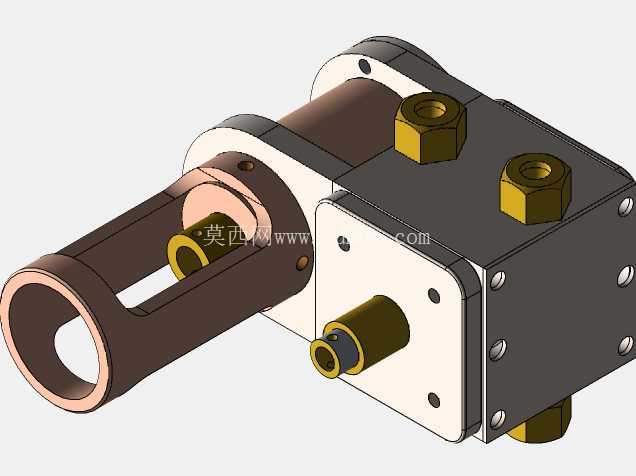

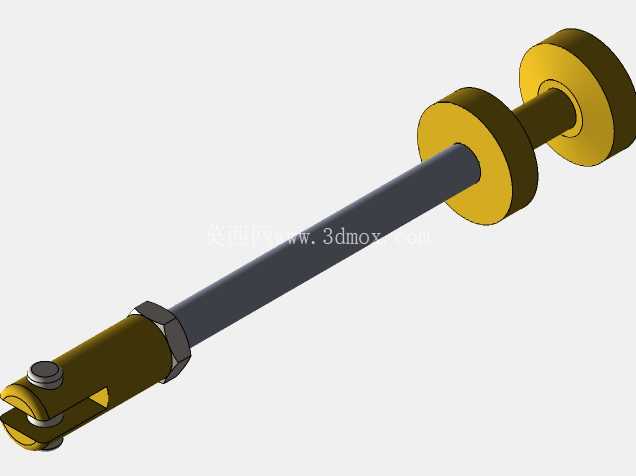

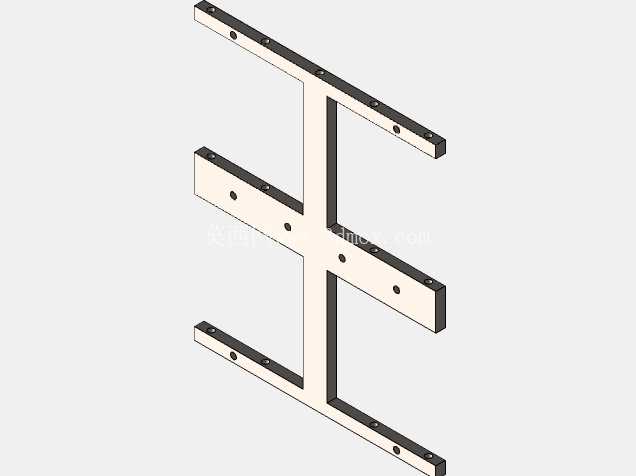

　　这类径向布置的多缸蒸汽机，最早在小型船舶辅机、固定式工业动力输出场景中得到广泛应用，相比直列排布的蒸汽动力装置，径向结构能在更小的安装投影面积内布置更多做功气缸，曲轴的受力平衡性更优，运行时的整机振动幅度能控制在更低区间，适合对安装空间有严格限制、对运行平稳性有要求的动力配套场景。整套装置的核心做功逻辑围绕滑阀配气机构展开，六个气缸沿曲轴中心呈放射状均匀排布，每个气缸的进排气时序完全由对应滑阀的往复位置控制，高压蒸汽通过铜质管路输送至各气缸腔室，推动活塞做往复直线运动，再通过连杆将直线运动转化为曲轴的旋转扭矩输出，整套动力传递路径没有冗余的中间传动部件，机械效率的损耗能控制在较低水平。从结构设计的角度看，径向排布的气缸让整机的重心完全落在曲轴中心的垂直轴线上，配套安装底座不需要额外做偏载配重设计，底座采用实木与金属支架结合的结构，金属支架上预留的安装孔位完全匹配曲轴轴承座的定位尺寸，安装时只需要保证支架平面的水平度在允许公差范围内，就能避免曲轴运行时出现偏磨问题。滑阀与曲轴之间通过联动的传动杆件连接，配气相位的调整可以通过改变杆件的连接长度实现，不需要拆解气缸主体就能完成配气正时的校准，日常维护的操作门槛大幅降低。

　　气缸外部布置的铜质管路不仅承担蒸汽输送的功能，管路的走向完全避让开活塞连杆的运动包络空间，运行过程中不会出现运动部件与管路干涉的问题，同时铜质材料的导热性能较好，能快速带走管路内蒸汽的部分冷凝热，减少管路内形成水锤的概率。六个气缸的做功行程按照均匀的相位差排布，曲轴每旋转一周，六个气缸依次完成做功循环，输出的扭矩波动远小于单缸或双缸蒸汽装置，不需要搭配大尺寸的飞轮就能获得平稳的动力输出，适合直接连接小型发电机、水泵等需要稳定转速的负载设备。

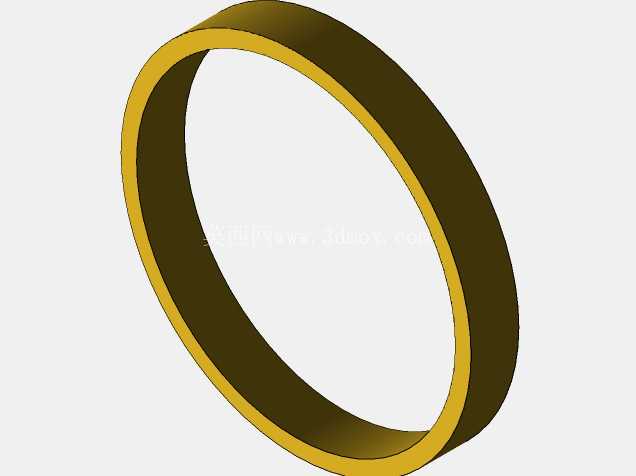

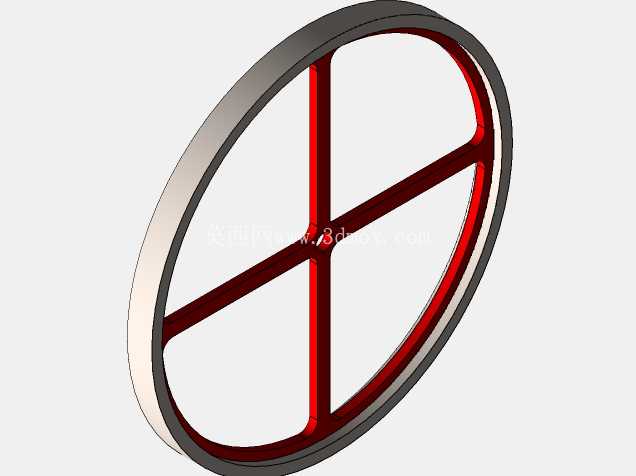

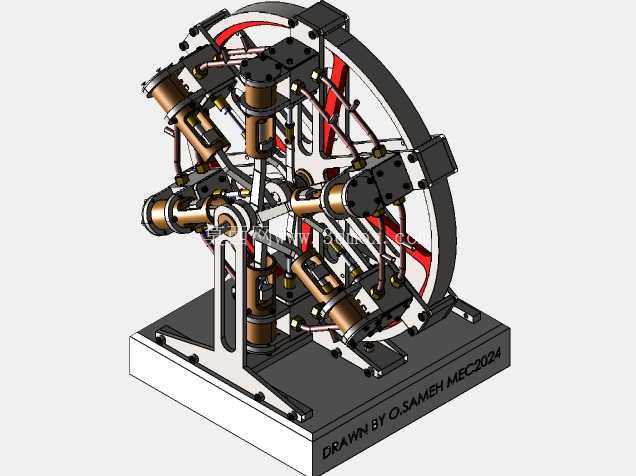

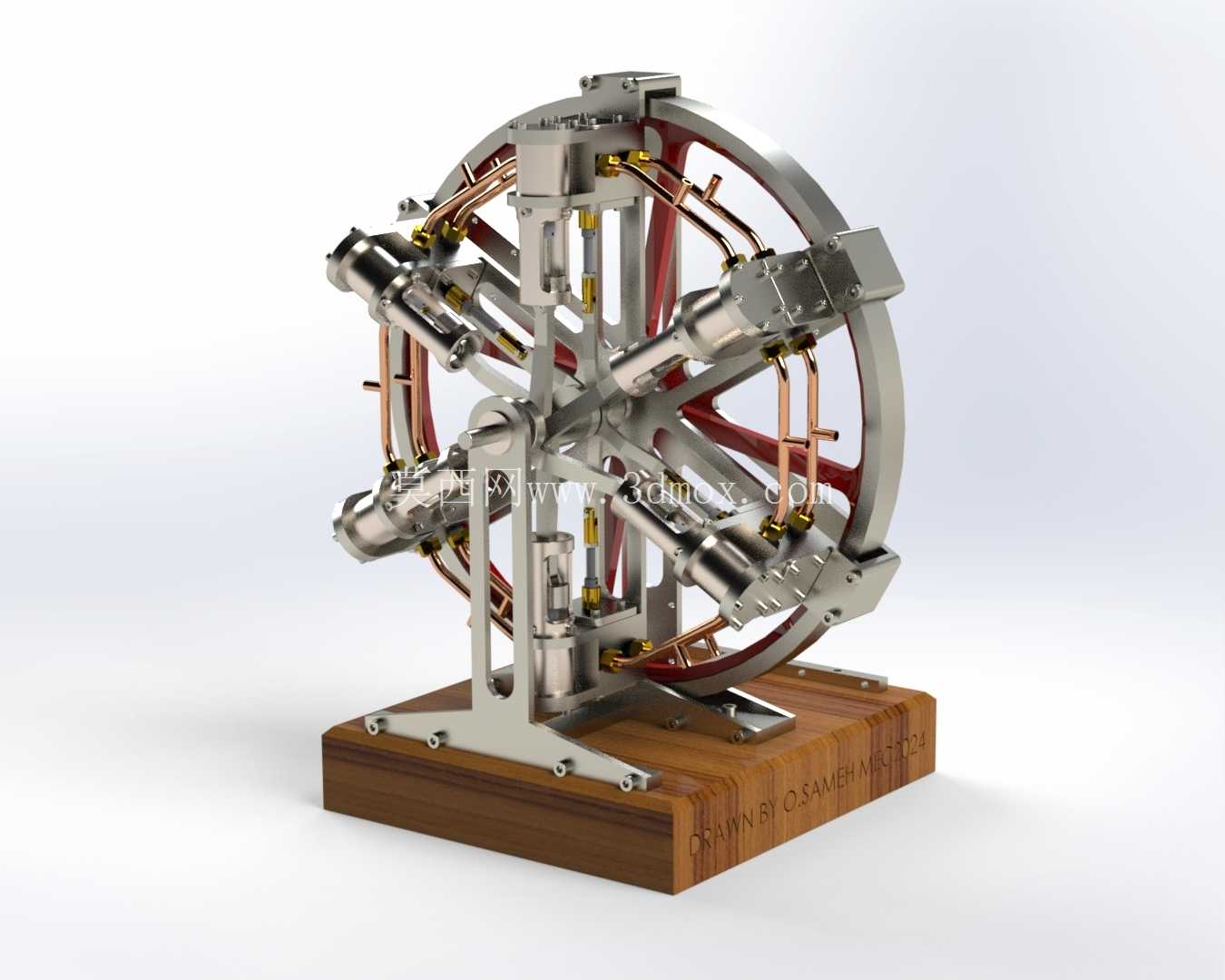

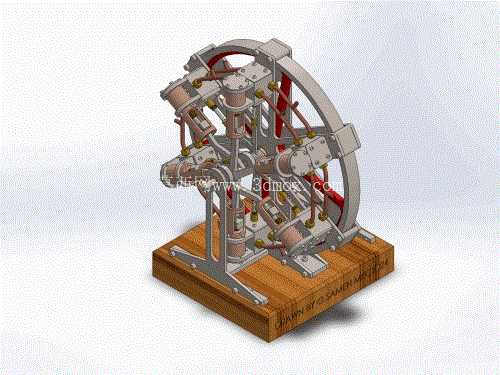

　　整机的外部轮廓呈轮状结构，所有气缸的外侧都通过环形的金属框架做固定支撑，环形框架与每个气缸的外壁之间都设置有定位连接点，能抵消气缸做功时产生的径向反作用力，避免气缸长期受力出现位置偏移，同时环形框架也作为整机的外部防护结构，避免运行过程中外部异物卡入连杆运动区域。安装边界方面，整机的径向尺寸由气缸的排布半径决定，轴向尺寸仅包含曲轴、滑阀组件与底座的厚度，相比同功率等级的直列蒸汽机，轴向安装空间能节省40%以上，非常适合在空间狭长的设备舱内布置。

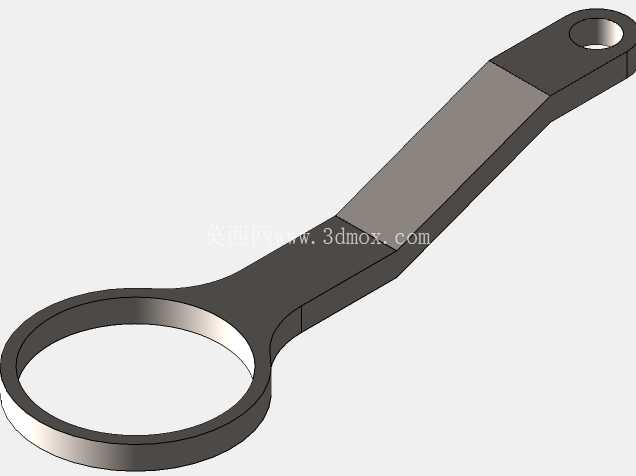

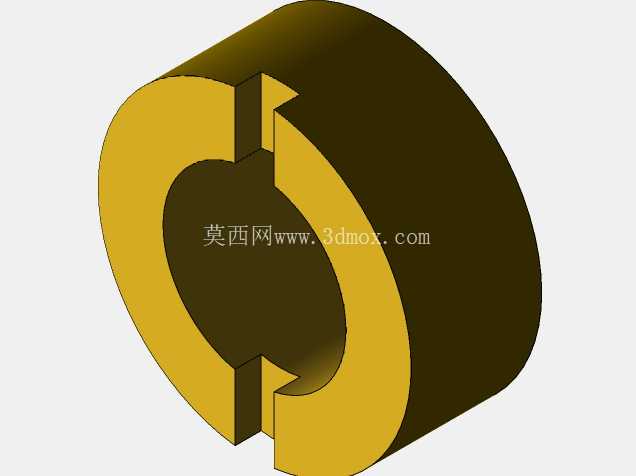

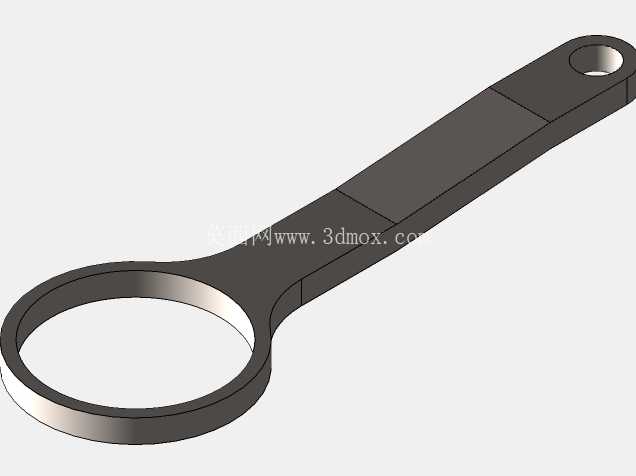

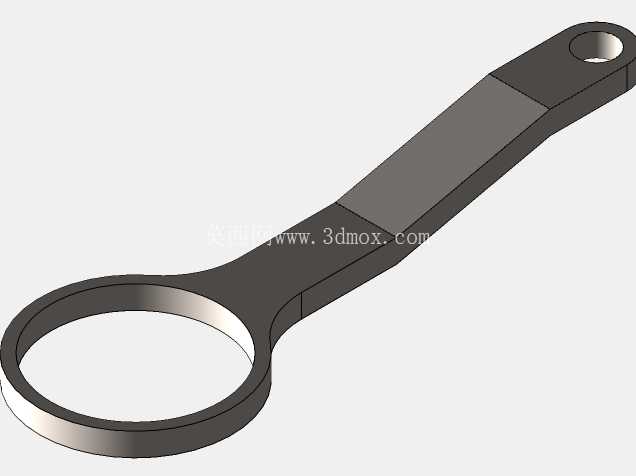

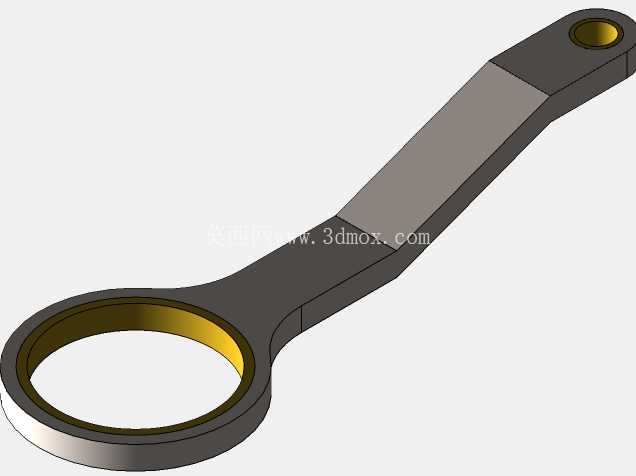

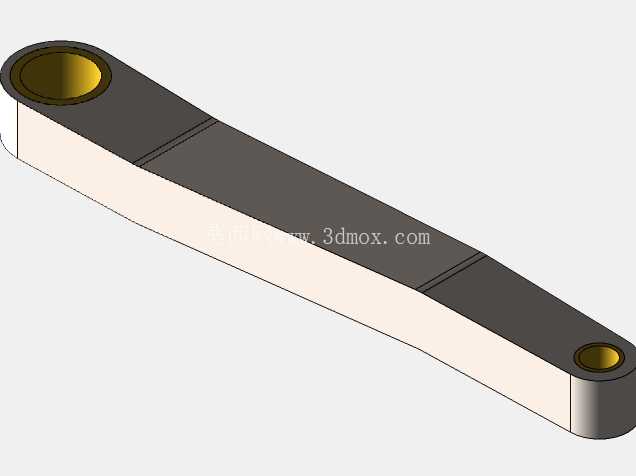

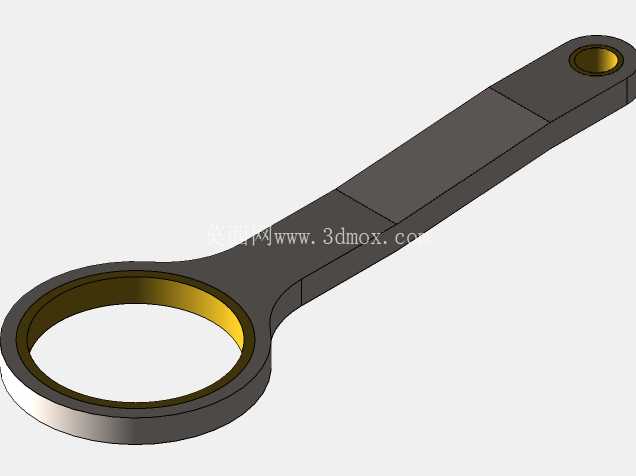

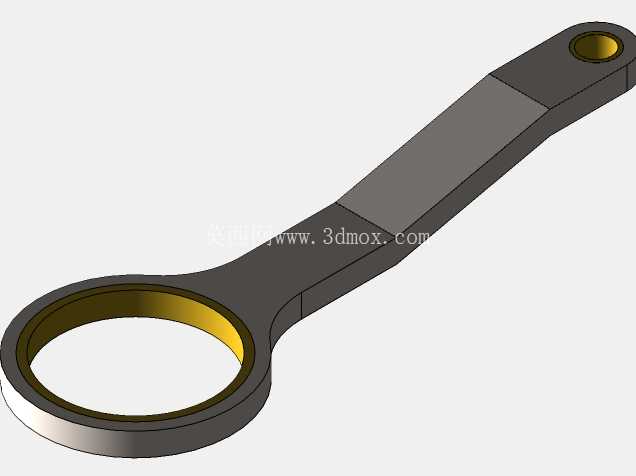

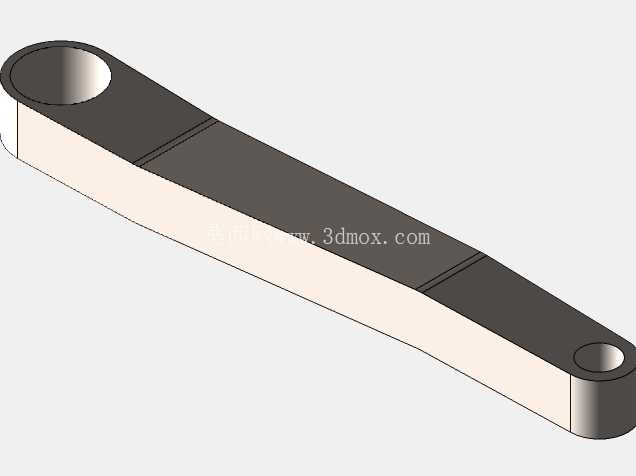

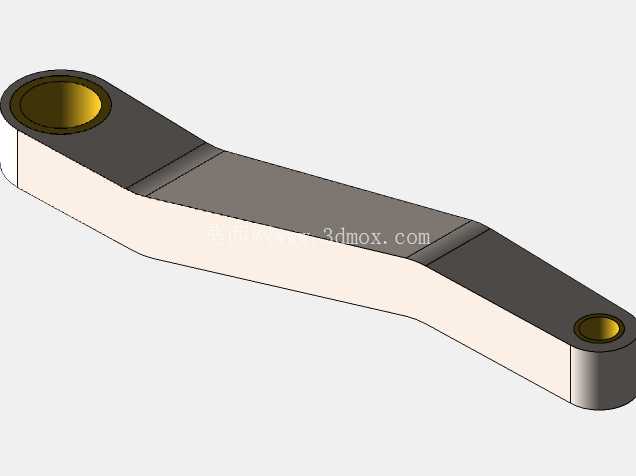

　　设计过程中需要重点关注的是各气缸连杆与曲轴曲柄销的连接配合精度，六个连杆共同连接在同一个曲柄销上，轴瓦的配合间隙需要保持高度一致，否则会出现个别气缸负载过大、磨损加剧的问题；滑阀与阀腔的配合面需要保证足够的密封性，减少高压蒸汽的泄漏损耗，同时滑阀的往复运动阻力要控制在合理区间，避免消耗过多的输出功率。这类结构的蒸汽机除了传统的工业动力场景外，现在也常被用于科普教学展示、复古动力装置复刻场景，清晰的机械结构能直观展示蒸汽动力的做功原理，平稳的运行特性也适合作为展示类装置长期运行。
