工业卧式注塑成型生产设备结构

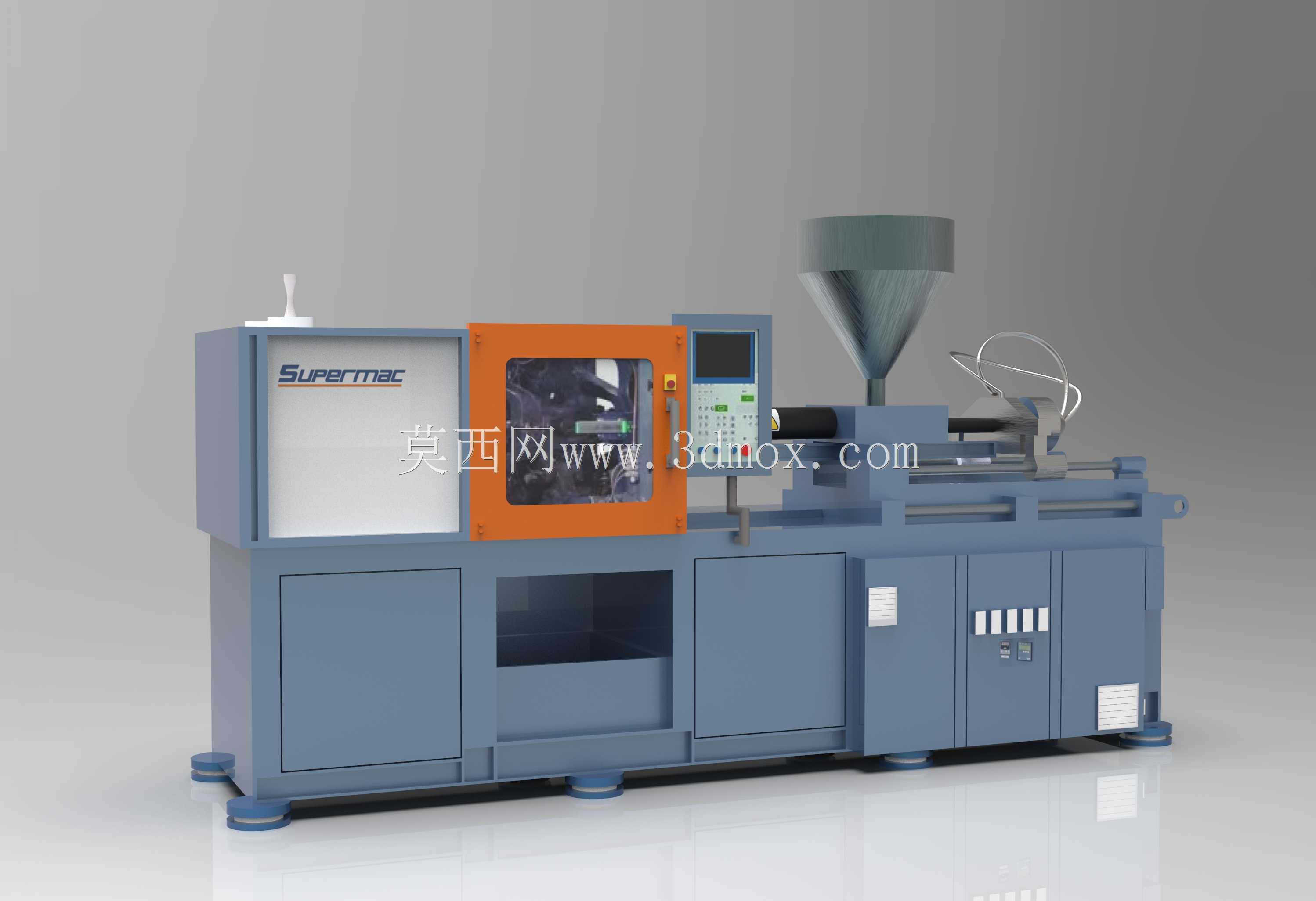

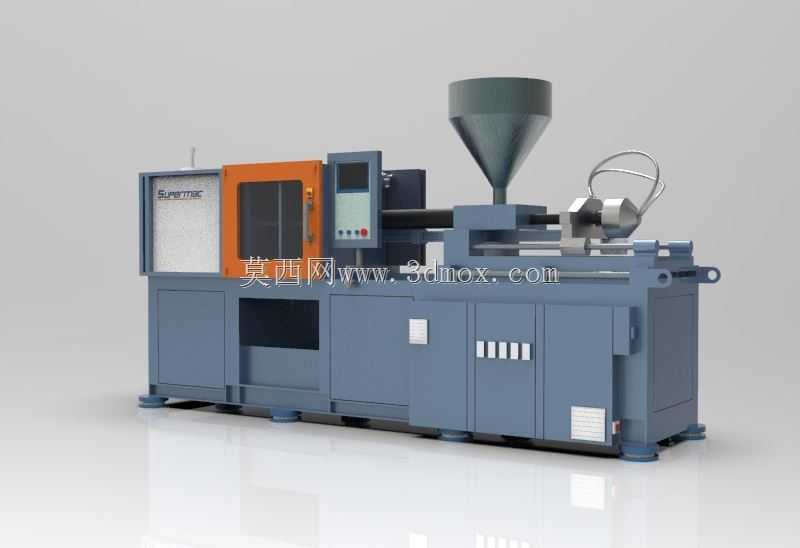

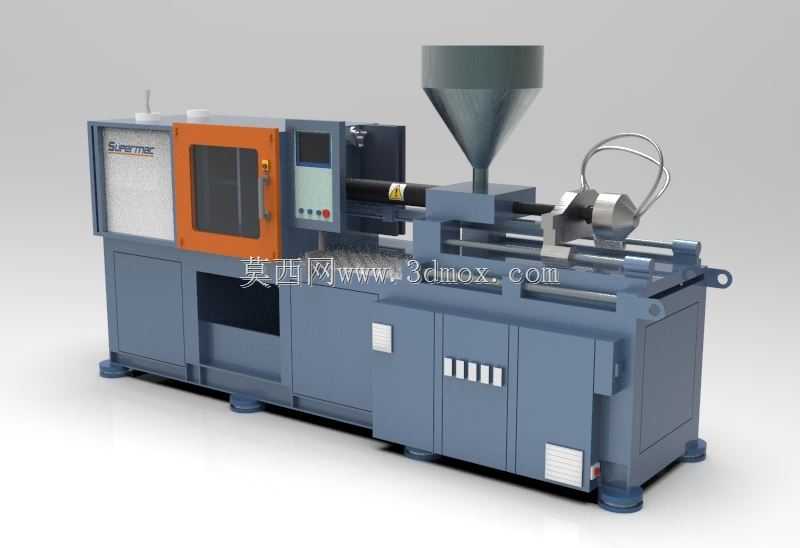

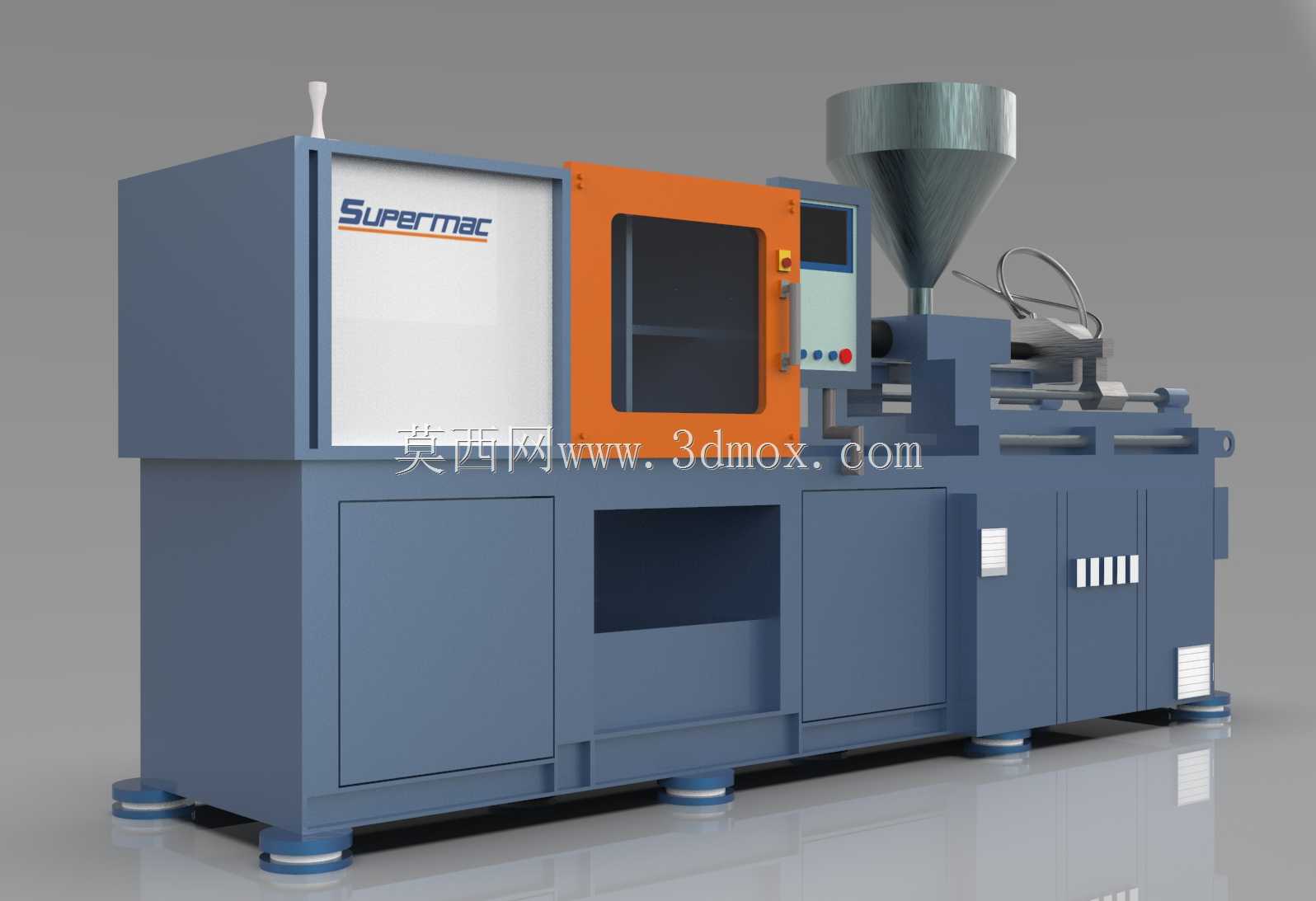

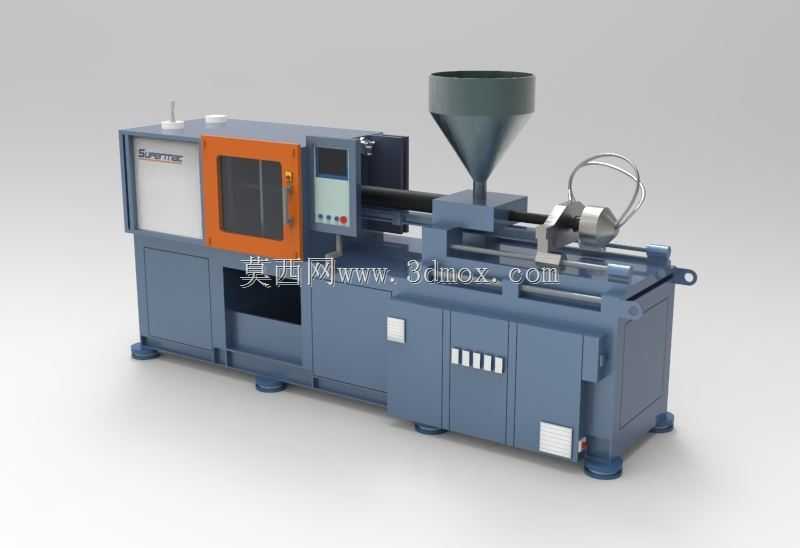

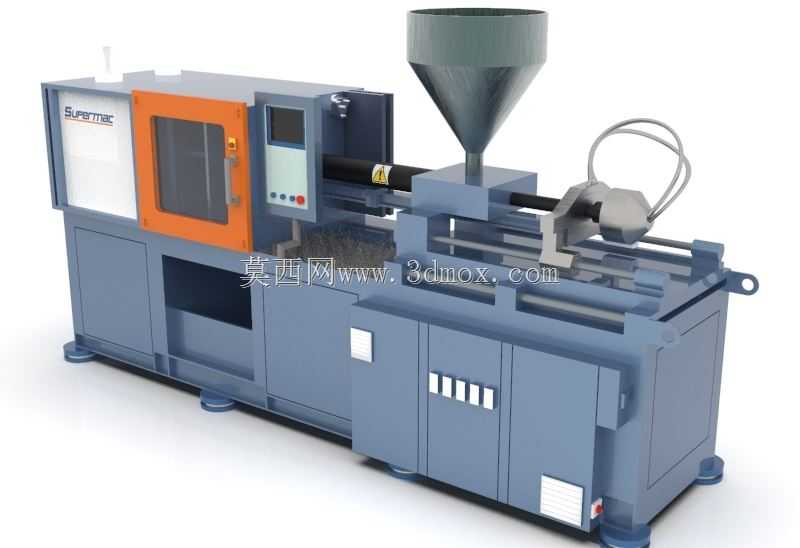

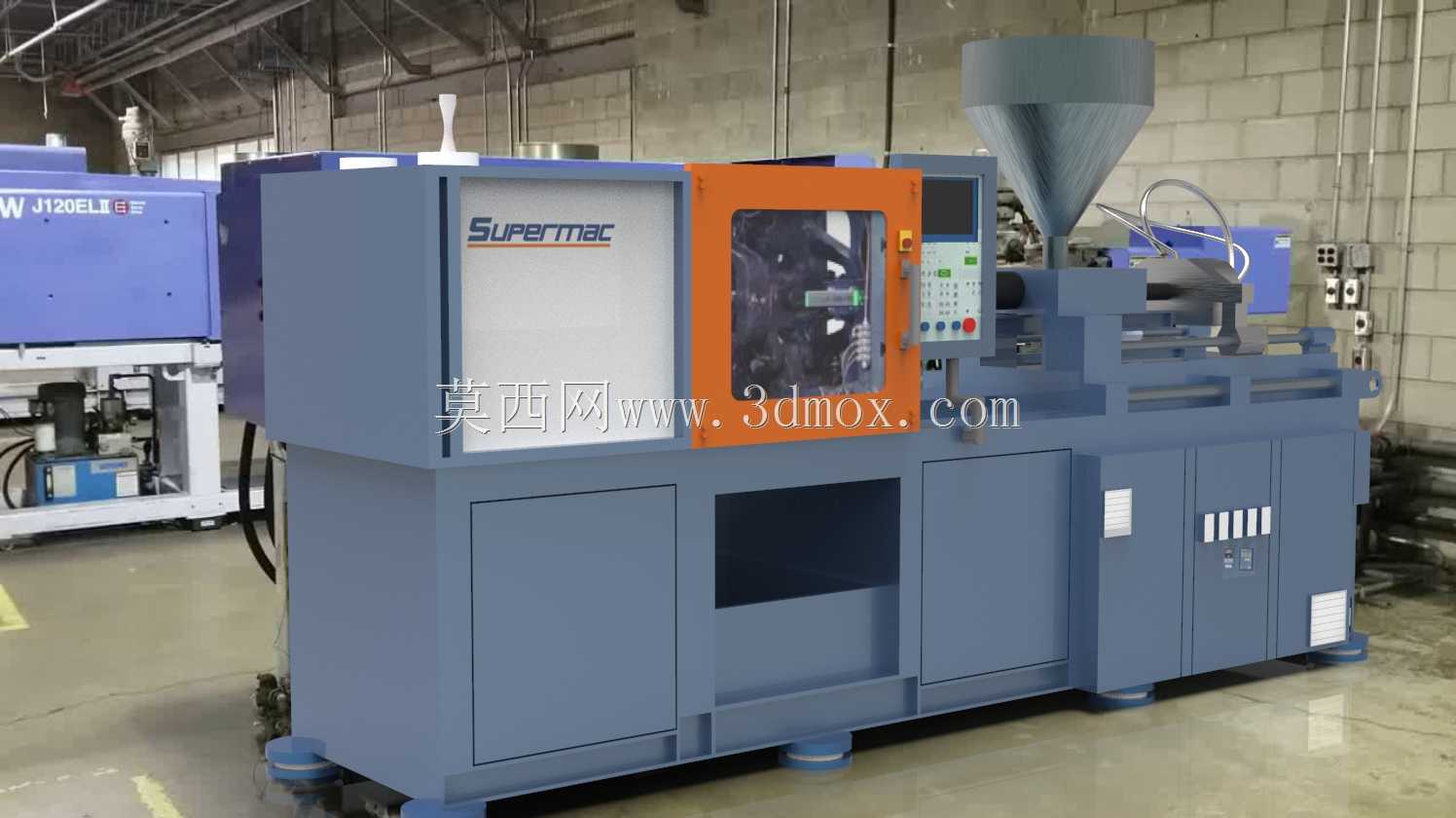

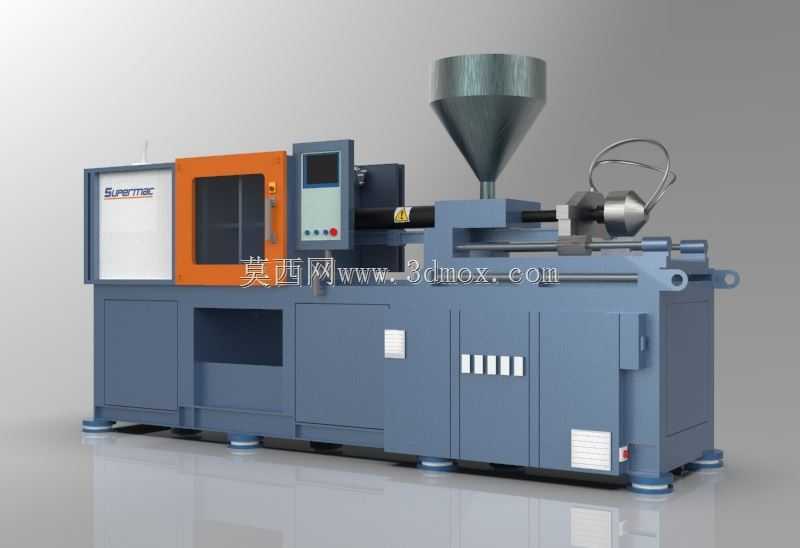

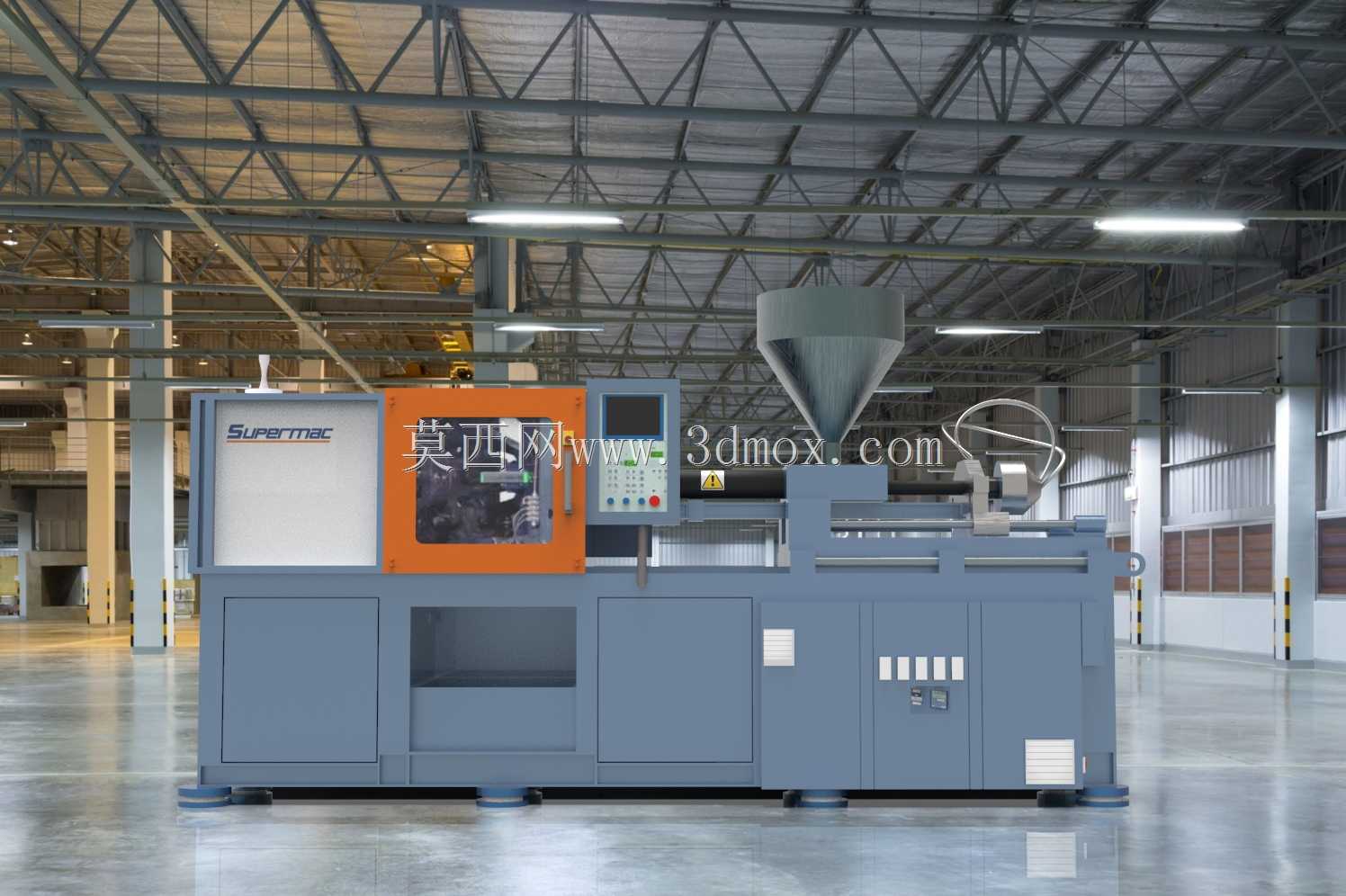

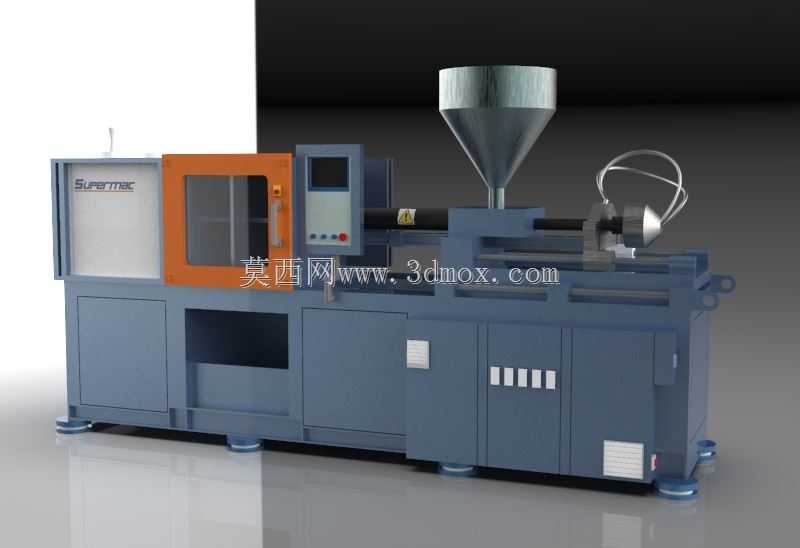

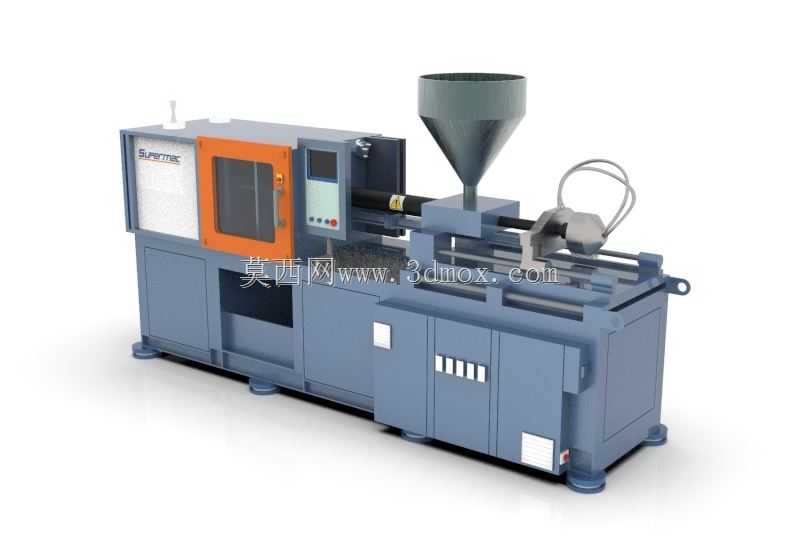

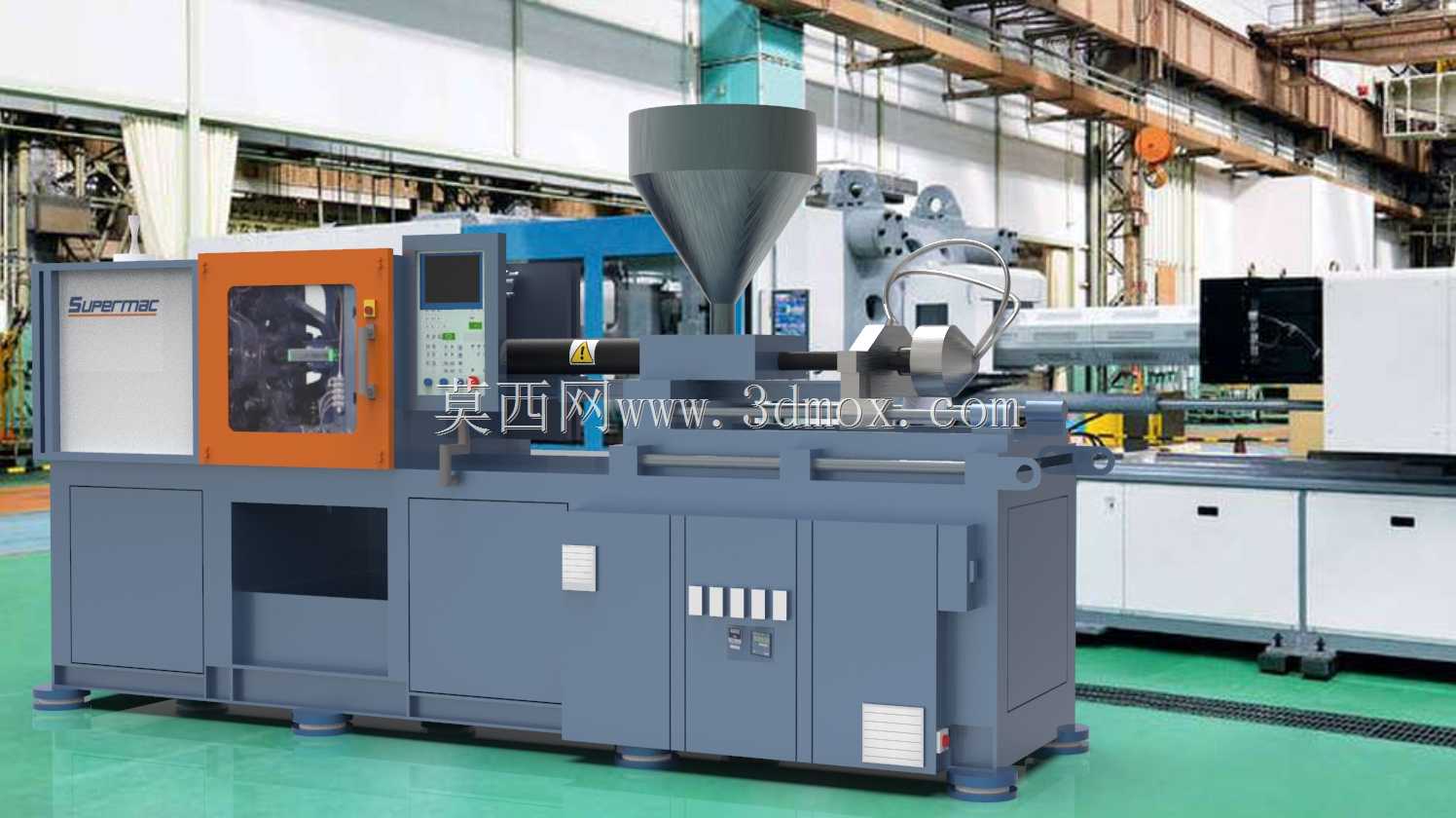

　　这套卧式注塑设备的三维结构还原，完全贴合车间量产机型的实际布局，做结构设计时首先要考虑的就是设备在生产车间的安装边界，整机沿料筒轴向的长度覆盖了操作侧、合模区、料斗进料区三个功能段，底部的调平脚垫安装位预留了15mm的高度调节余量，设备侧边与厂房立柱、周边辅机的安全间距在建模时就按车间布线规范做了边界预留，避免后期进场安装时出现管线干涉、操作空间不足的问题。

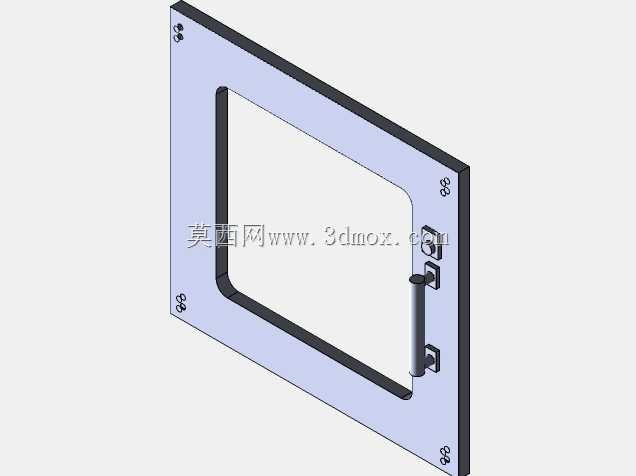

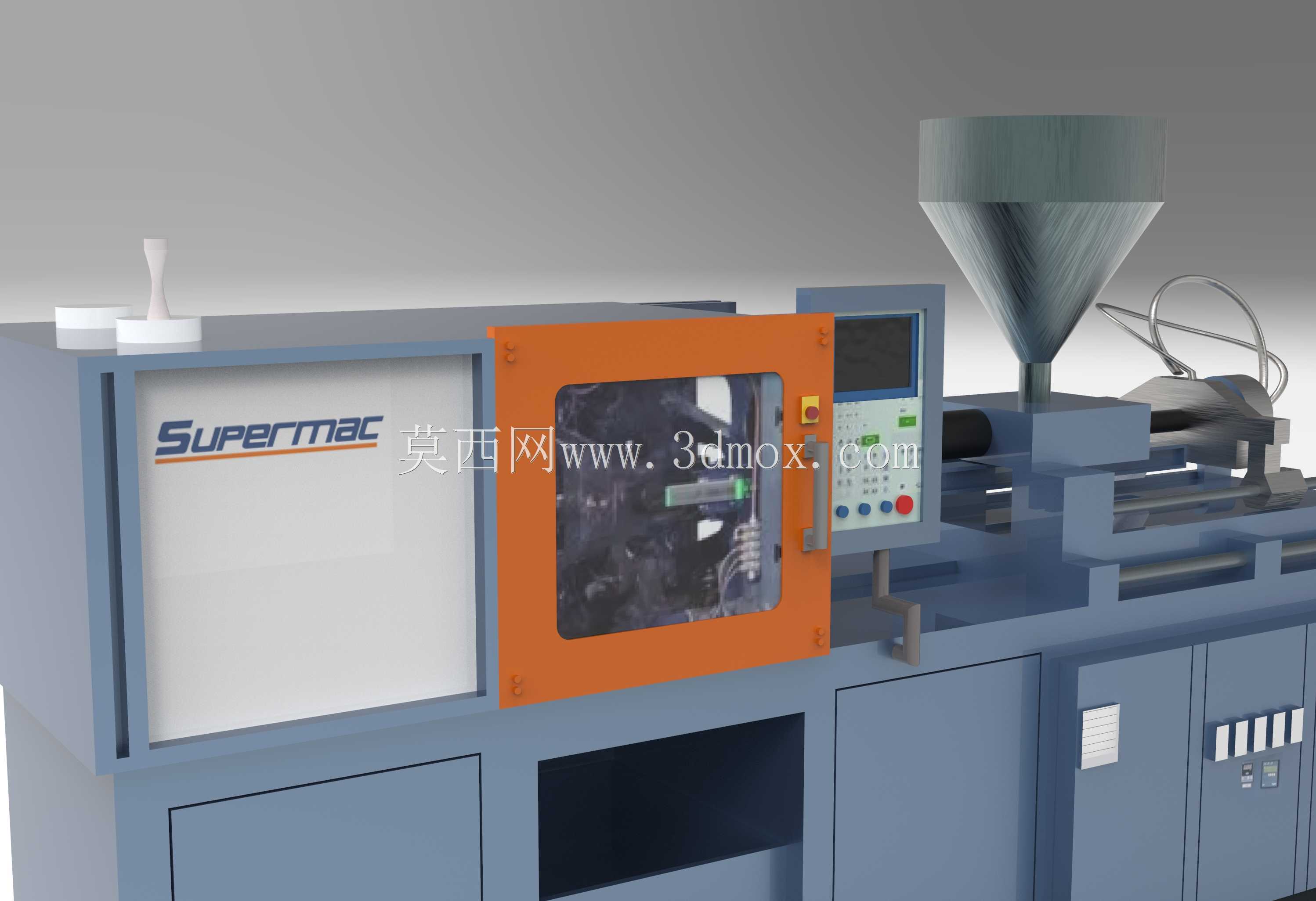

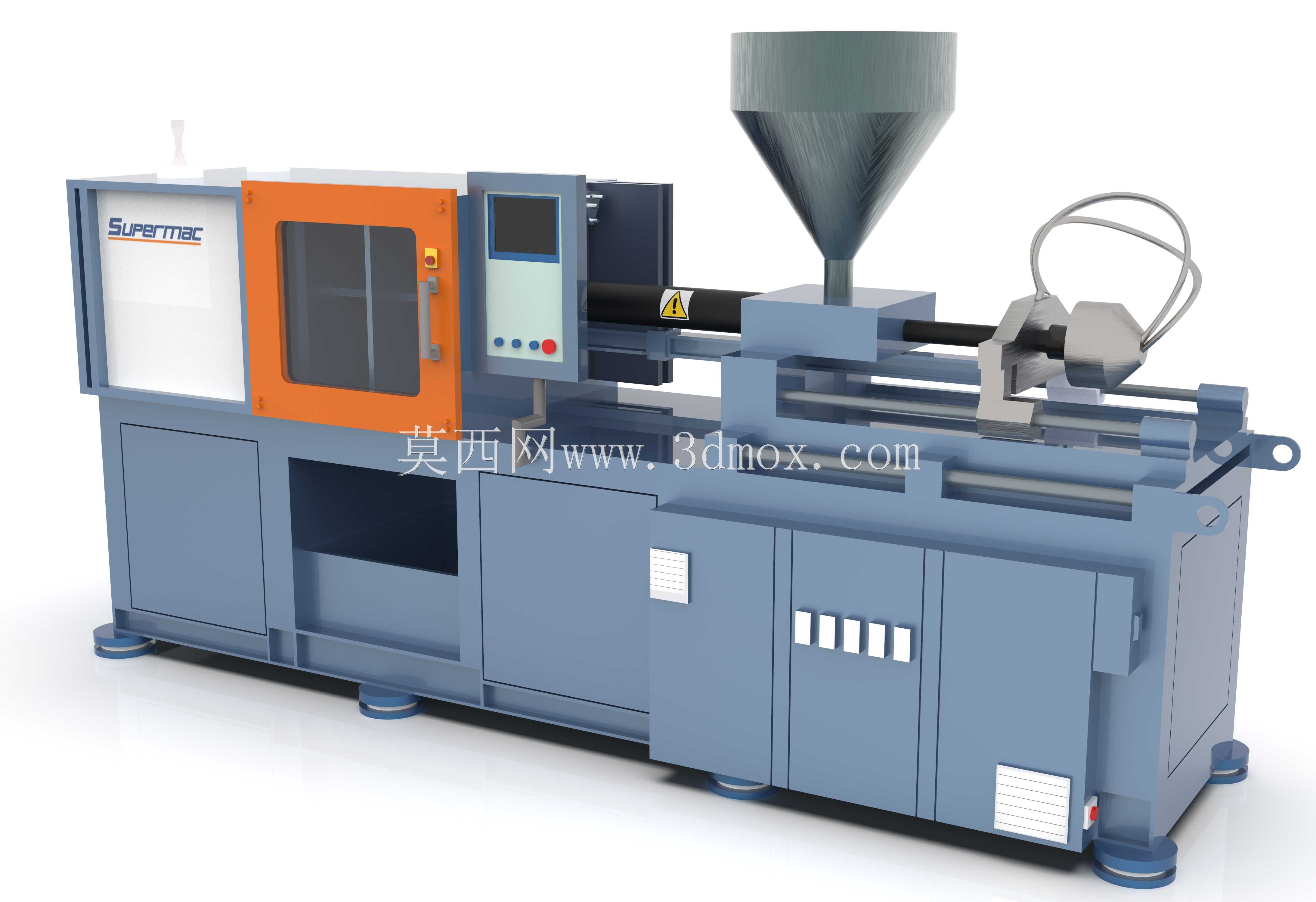

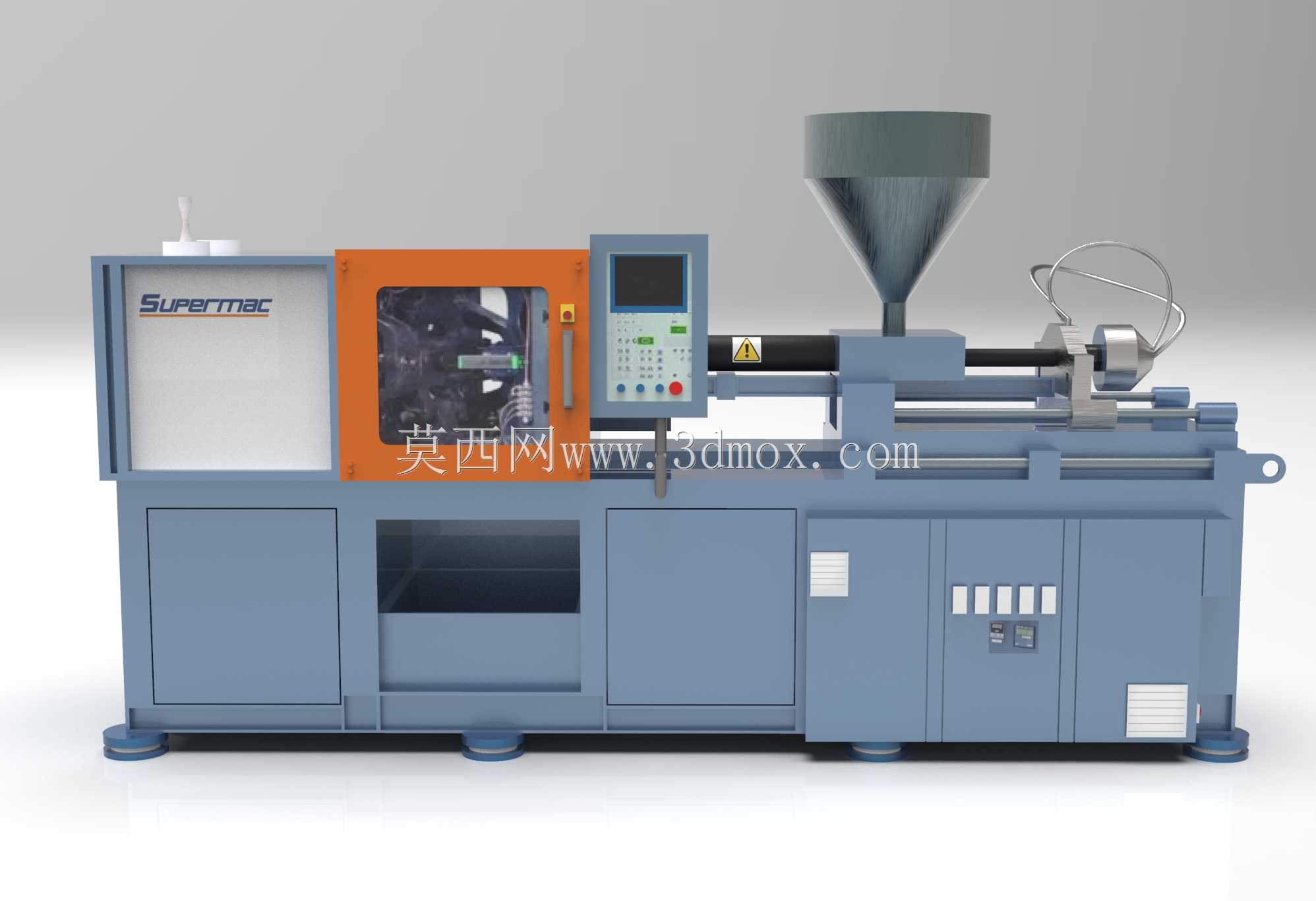

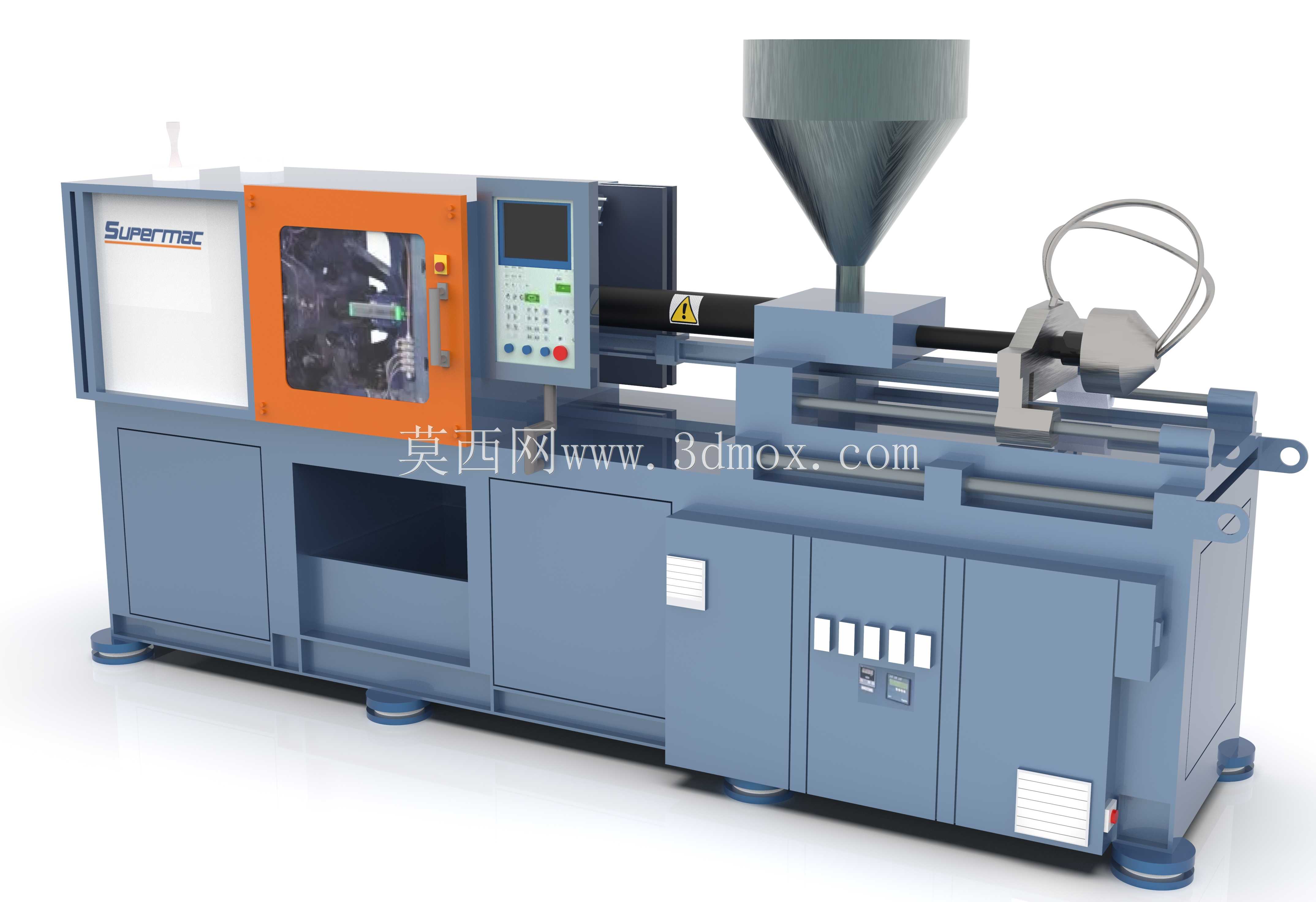

　　从实际生产场景来看，这类设备覆盖了从日常民用塑料制品到工业结构件的成型需求，小到矿泉水瓶盖、遥控器外壳、一次性注射器针筒，大到汽车内饰面板、家电外壳这类大尺寸注塑件，都可以通过更换对应模腔、调整注射参数完成生产。设备的功能分区逻辑完全围绕注塑工艺的流程排布：顶部的锥型料斗负责颗粒原料的暂存与重力进料，料筒段内置的加热圈与螺杆结构完成原料的熔融塑化与定量输送，合模机构承担模具的锁紧、开模动作，操作侧的人机交互面板集成了温度、压力、注射行程的参数调节控件，橙色的安全防护门搭配安全联锁结构，能在门体开启时切断合模动作回路，避免操作人员误入合模区发生安全事故。

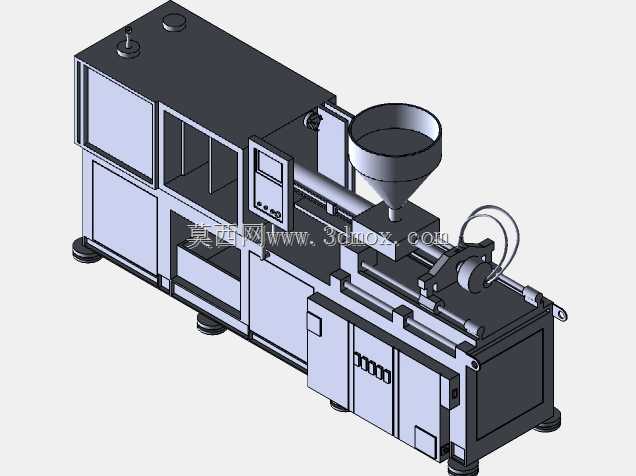

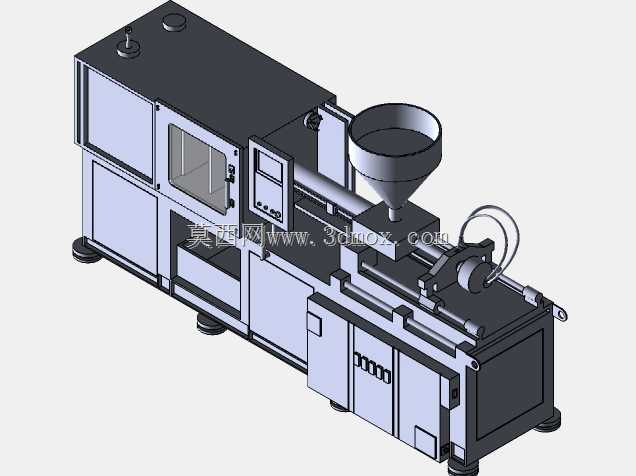

　　建模过程中对结构细节的还原，完全服务于结构验证与设备选型的需求：料筒与合模机构的同轴度公差在模型里做了明确的装配基准标注，侧边的液压管线排布预留了后期接冷却水、液压油管路的安装空间，设备底部的接水盘结构对应了生产过程中模具冷却产生的冷凝水收集需求，操作侧的维护门位置预留了电气柜、液压站的检修操作空间，不需要拆解主体结构就能完成常规的易损件更换与线路检修。做这类设备建模时，不能只做外观曲面的堆砌，要把每个结构对应的实际功能逻辑做进去，比如料斗的锥角设计是为了保证塑料颗粒不会在料斗内架桥堵塞，合模区的导柱位置对应了模具安装时的定位基准，操作面板的倾斜角度是为了适配站立操作人员的视线高度，这些细节的还原才能让三维模型真正具备工程参考价值，而不是单纯的外观展示件。
