大疆经纬M300RTK工业级四旋翼飞行平台

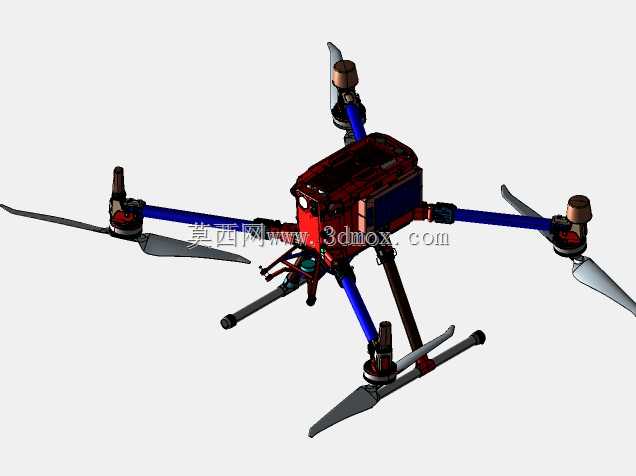

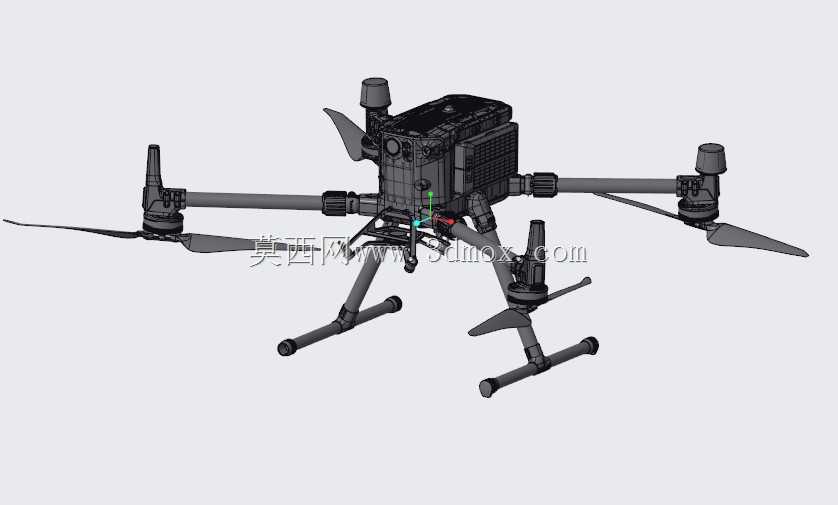

　　这套三维建模成果完整还原了工业级四旋翼飞行平台的全部结构细节，从机臂折叠锁止结构到起落架缓冲阻尼设计，再到飞控舱、载荷挂载位的接口布局，每一处结构都按照实机装配逻辑完成建模，没有省略关键的连接、限位、传动细节。在电力巡检场景下，该飞行平台可挂载可见光、红外双光吊舱完成高压输电线路的精细化巡检，机臂的快拆折叠结构能满足运维班组车载转场的收纳需求，展开后机臂端点的电机安装座预留了足够的桨叶转动安全间隙，避免飞行过程中桨叶与机身结构、挂载载荷发生干涉。在测绘作业场景中，机身顶部预留的RTK天线安装位与机身重心同轴，能最大程度降低信号遮挡带来的定位偏差，起落架的高位设计可保证挂载正射相机、激光雷达时，载荷镜头不会被起落架结构遮挡拍摄视野，

　　同时起落架的阻尼支脚可在硬着陆场景下吸收大部分冲击能量，保护机身内部的飞控板、电池组等核心部件不受冲击损坏。从设计思路来看，整机采用中心对称布局，电池舱设置在机身重心正下方位置，双电池冗余安装位既保证了续航能力，也能在单电池故障时维持整机动力输出，机臂内部走线的设计将动力线、信号线全部收纳在碳纤维机臂内部，既降低了飞行过程中的风阻，也避免了线缆外露带来的勾挂、老化风险。机身侧面的散热格栅结构对应内部电调、图传模块的散热风道，可在长时间悬停作业时保证核心电子元件工作在合理温度区间，机臂与中心舱体的连接位采用了锥面定位加锁扣压紧的结构，既能保证机臂展开后的结构刚性，也能在维护时快速完成机臂拆卸更换。从安装边界来看，

　　整机展开状态下的桨叶转动包络范围、起落架最低离地高度、顶部天线最高安装位置都做了精准还原，可用于模拟作业场景中的航线避障规划、挂载适配性验证，也能作为无人机结构教学、定制化载荷开发的参考基准，帮助结构设计人员快速完成配套挂载的接口匹配、重量配平校核，减少实机测试中的结构干涉、重心偏移问题。
