StuartD10固定式船用蒸汽机结构

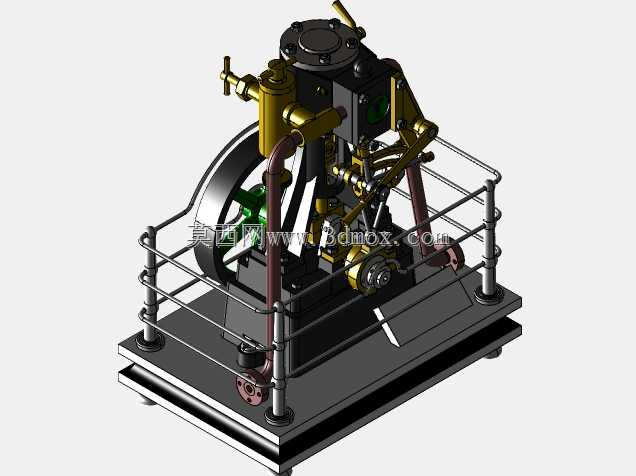

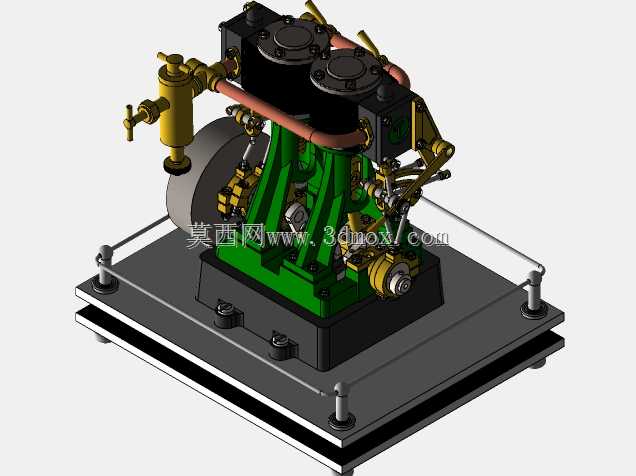

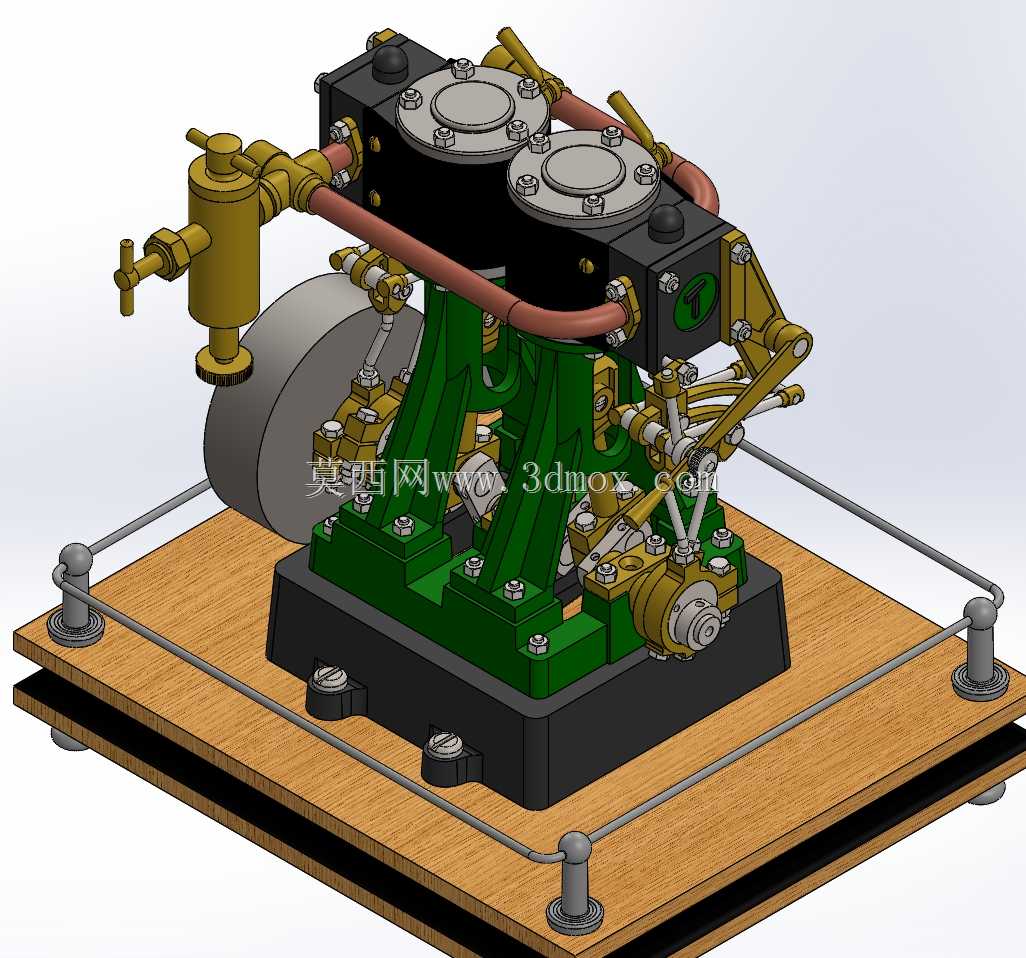

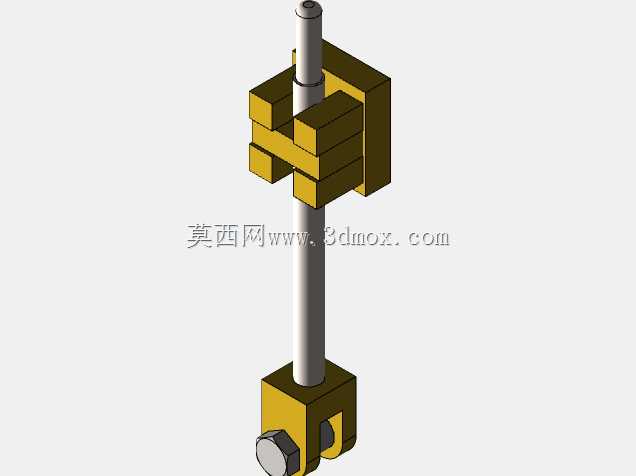

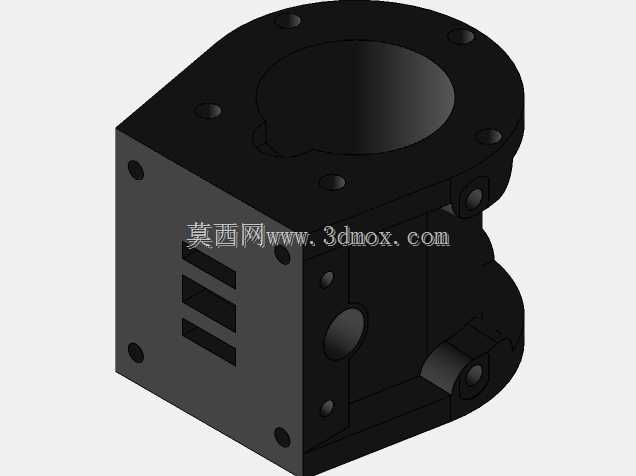

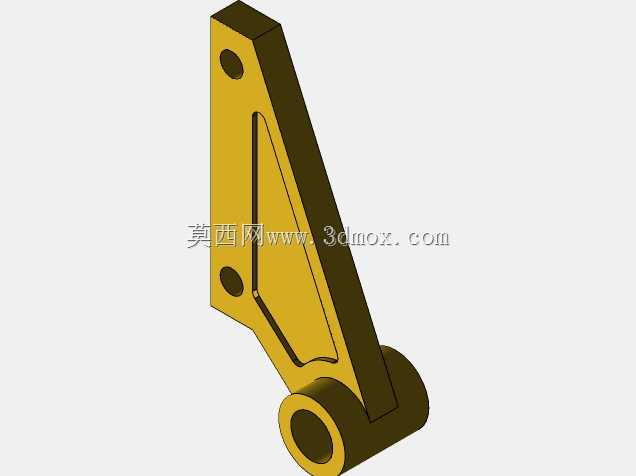

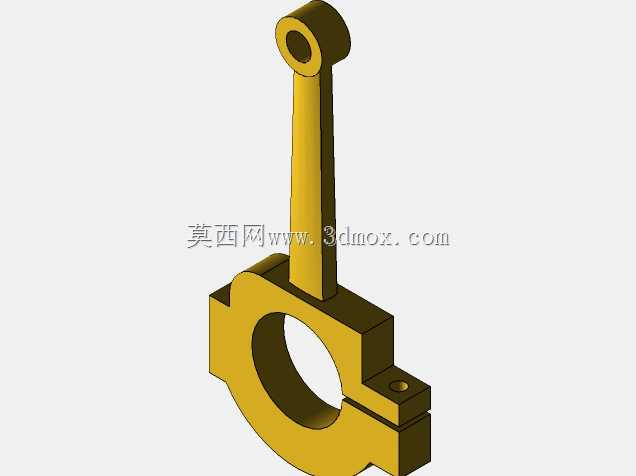

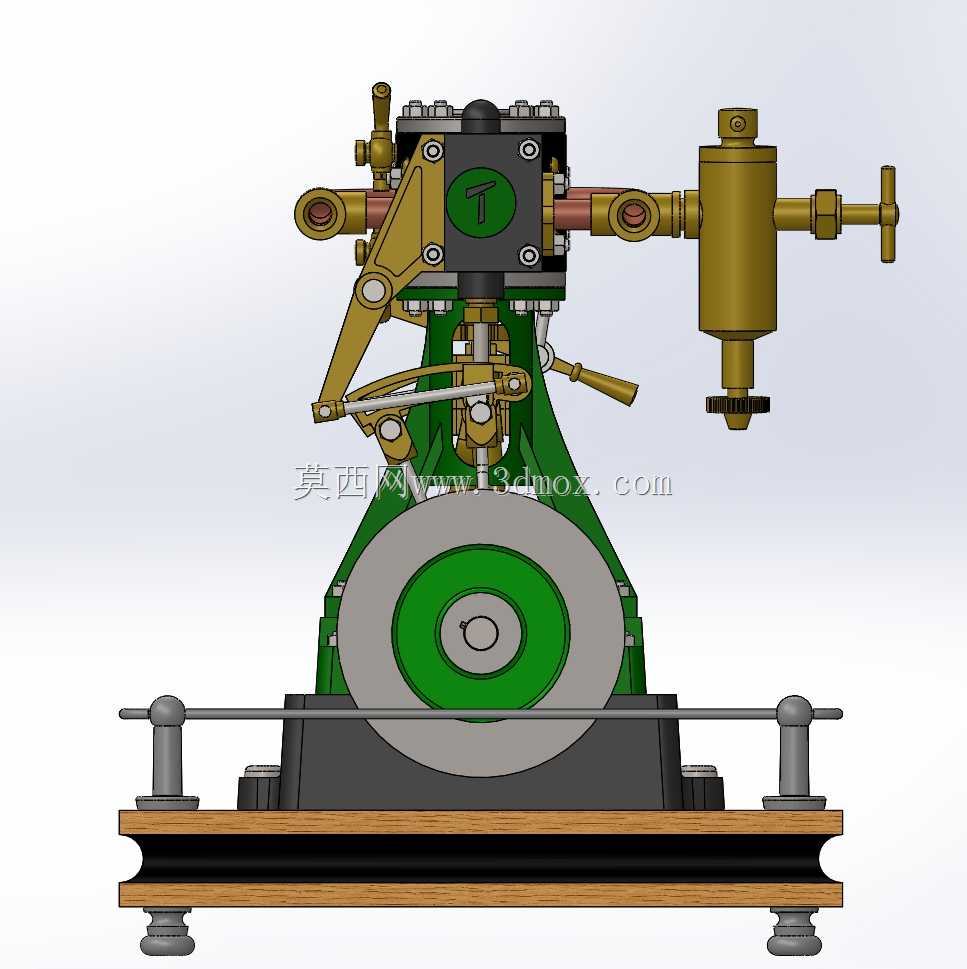

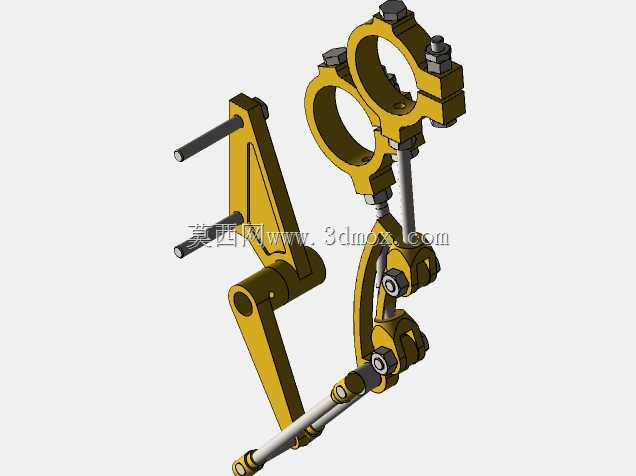

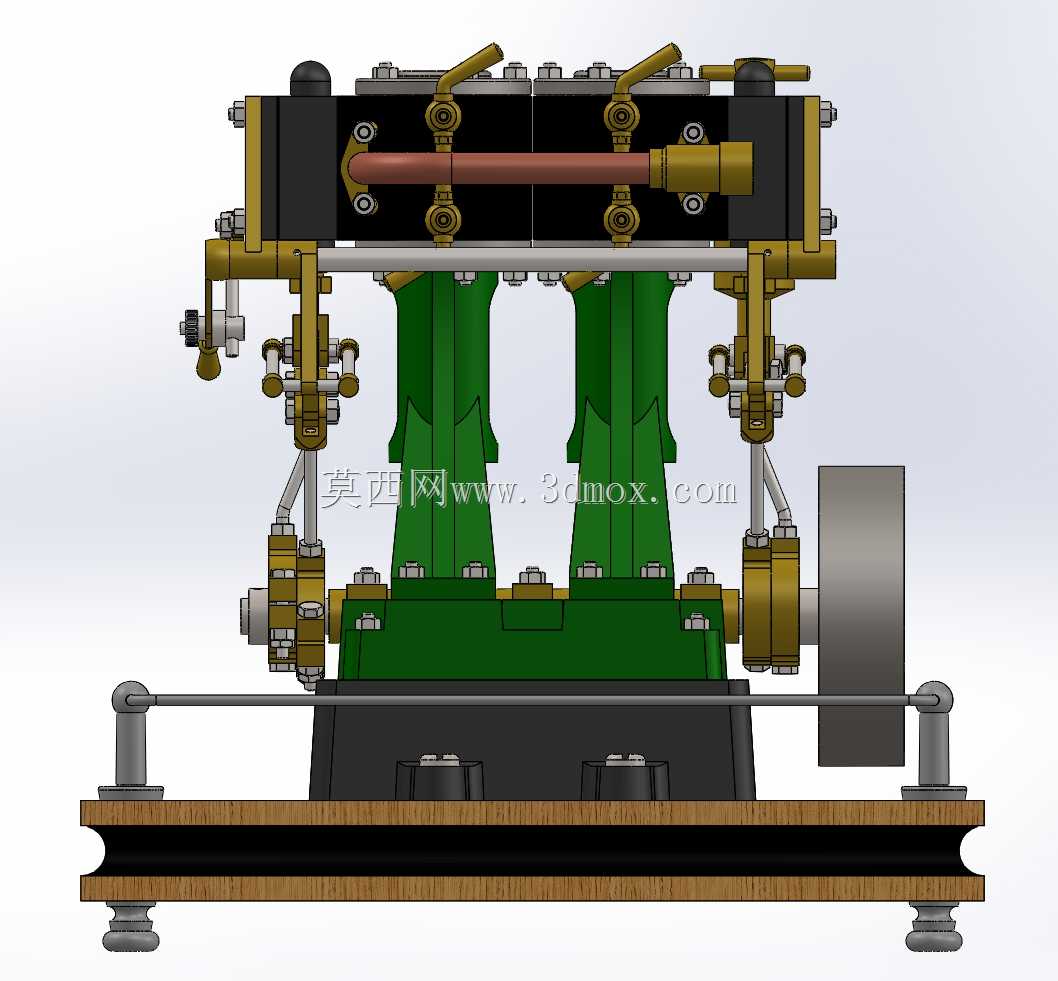

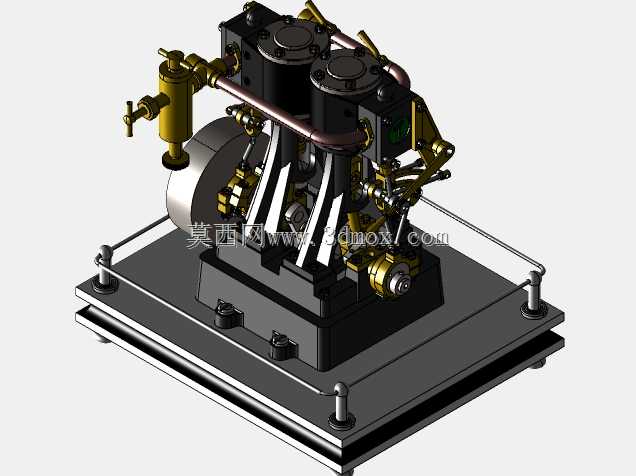

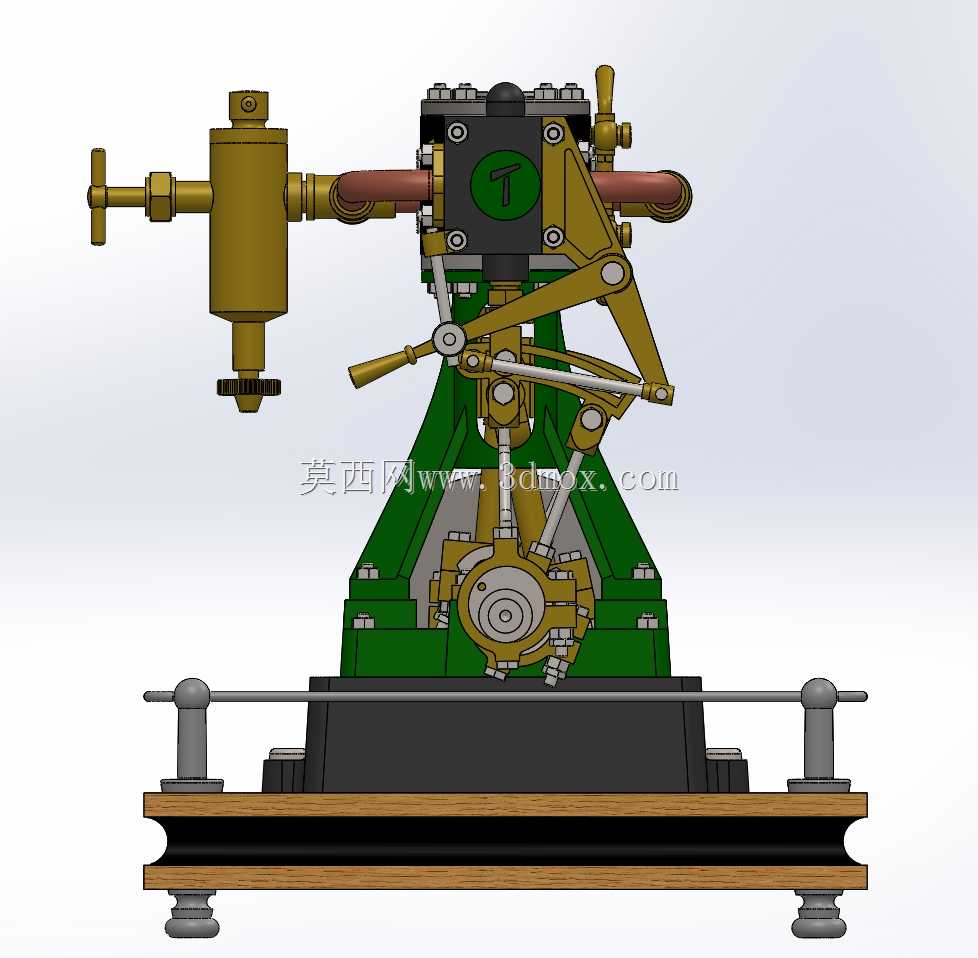

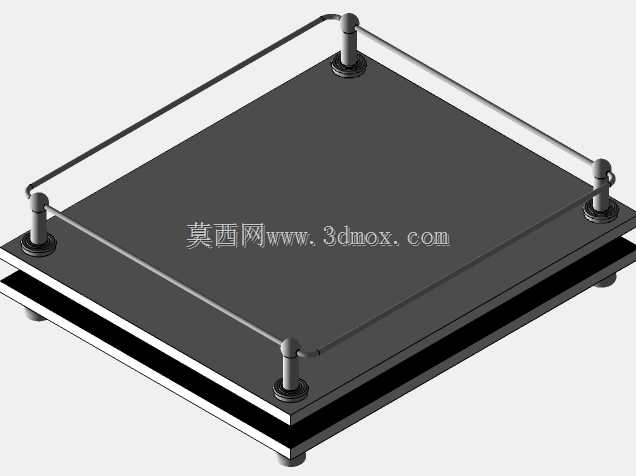

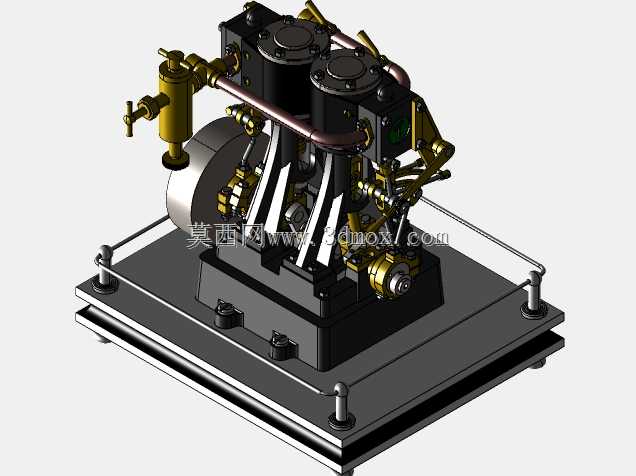

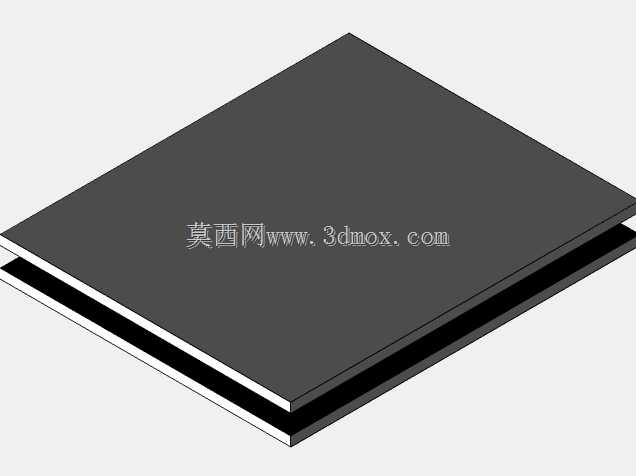

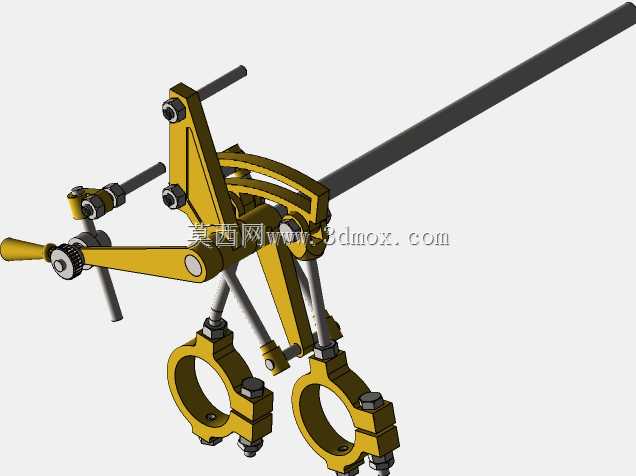

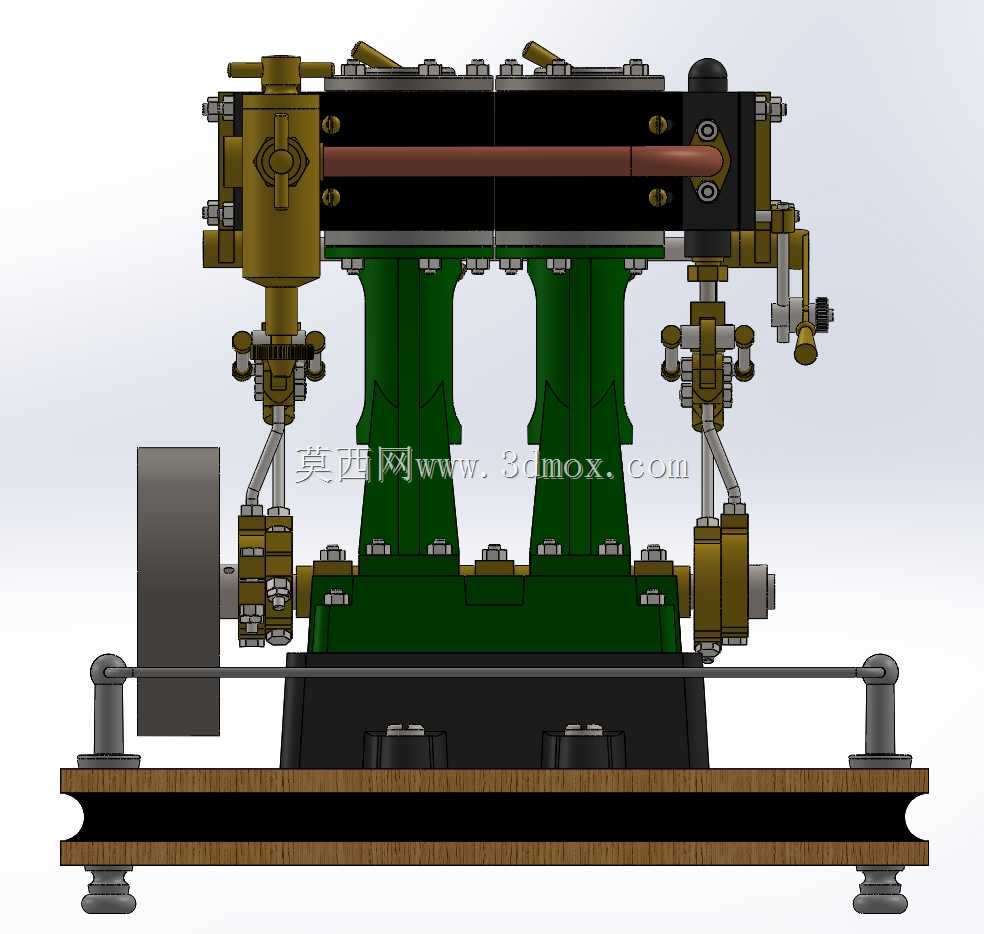

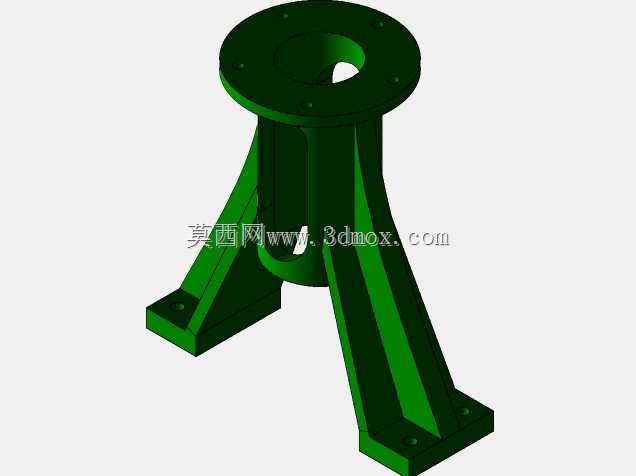

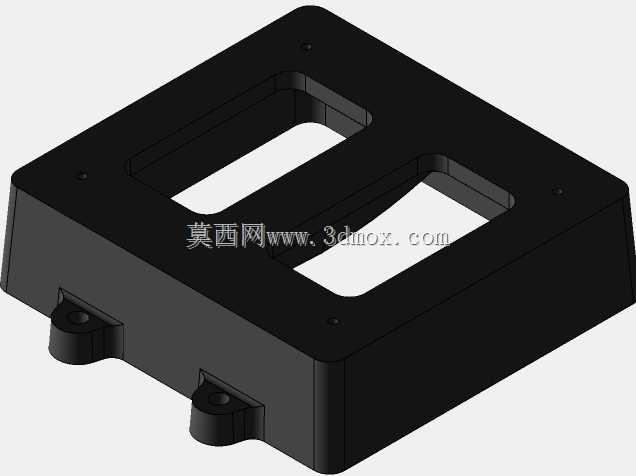

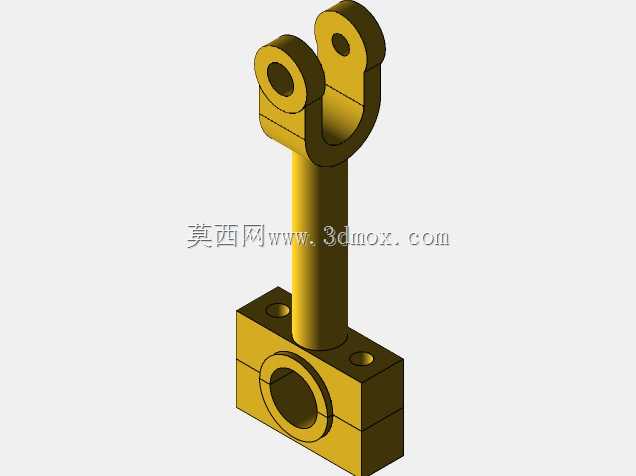

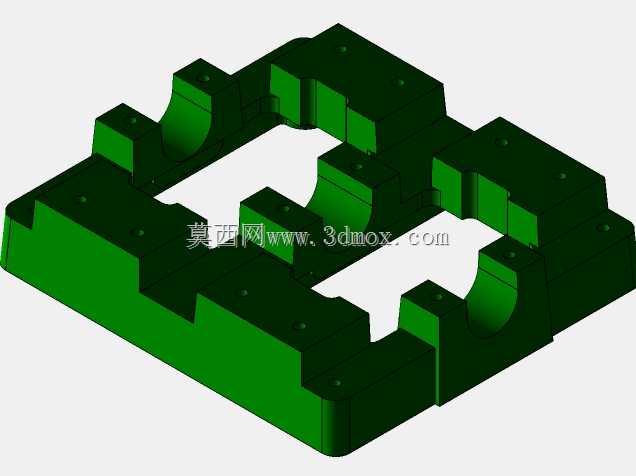

　　这款Stuart D10型往复式蒸汽机，可同时适配陆地固定作业场景与中小型船舶海上作业工况，额定运行转速可达2000转/分，整体结构兼顾运行稳定性与装配维护便捷性，是小型蒸汽动力场景中经过长期工况验证的成熟构型。从整机布局来看，模型完整还原了双作用汽缸、滑阀配气机构、飞轮储能组件、调速器以及集成式安装底座的全部细节，汽缸部分采用立式布置，配气摇臂与阀杆的传动链路完全按照实际装配关系搭建，每一处铰接点的运动间隙都做了符合工程实际的预留，可直接用于运动仿真验证动力传输逻辑。安装底座采用木质垫层加金属机架的双层结构，底部设置了四个对称布置的安装支脚，支脚位置预留了标准螺栓安装孔位，

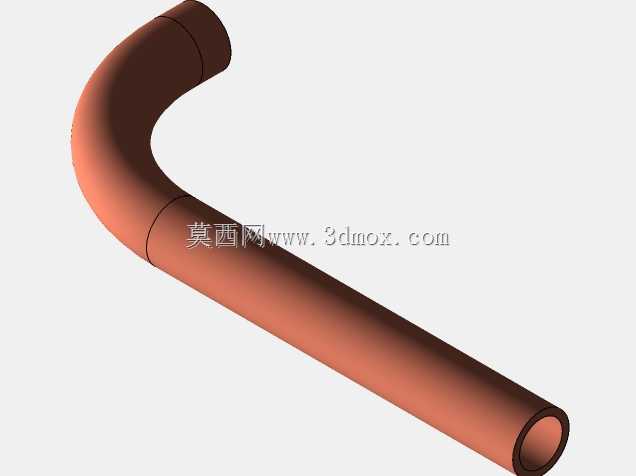

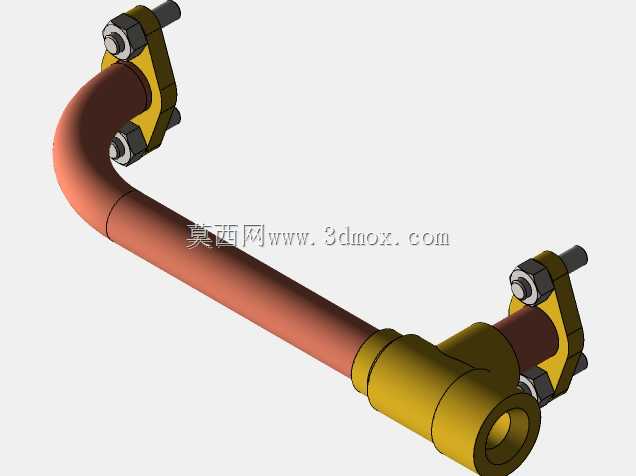

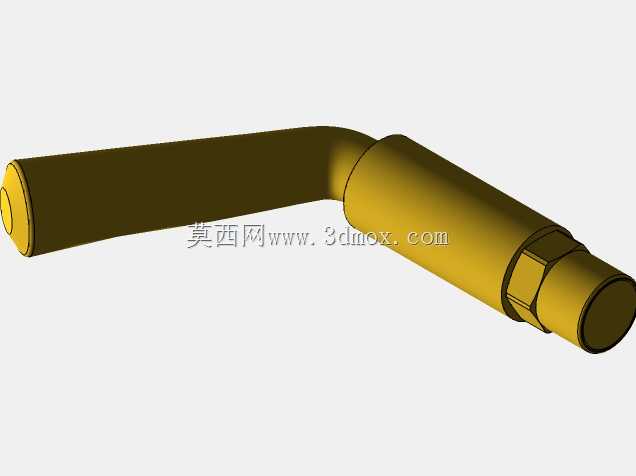

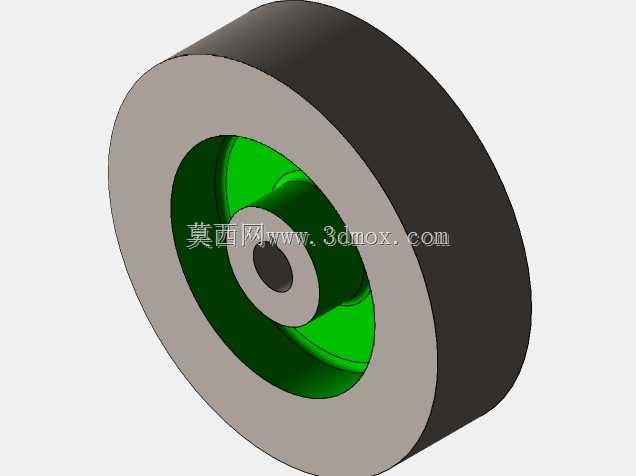

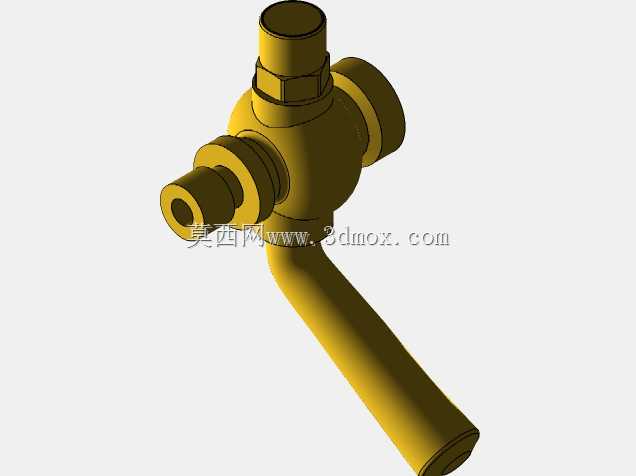

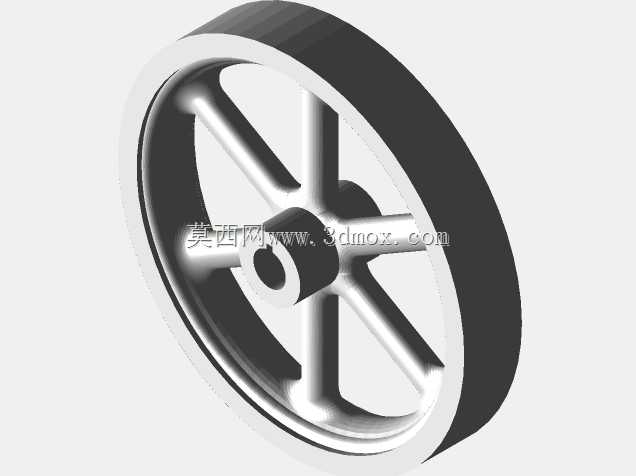

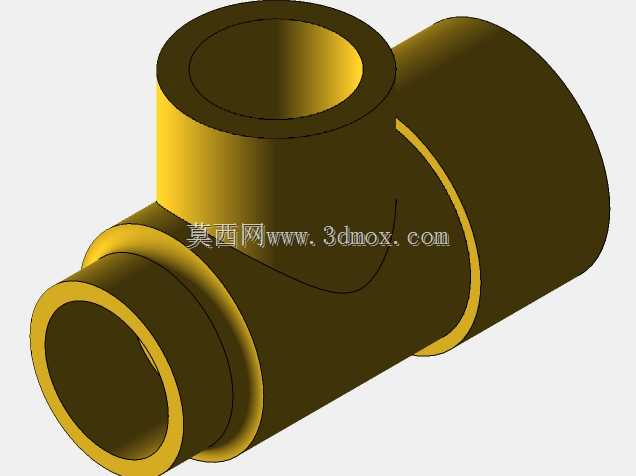

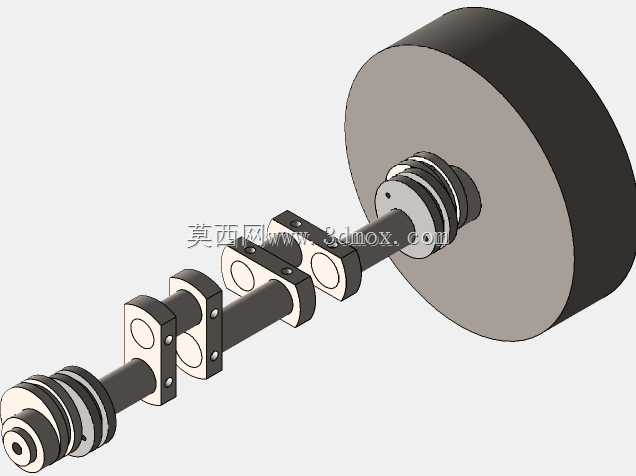

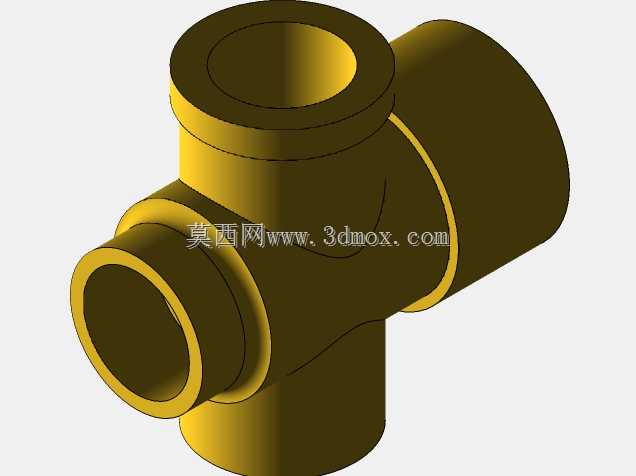

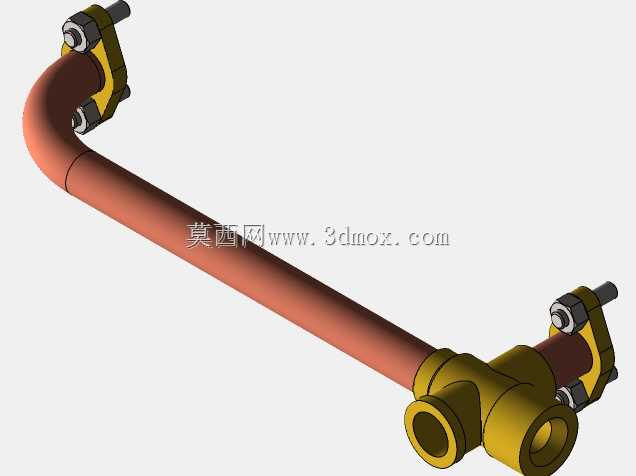

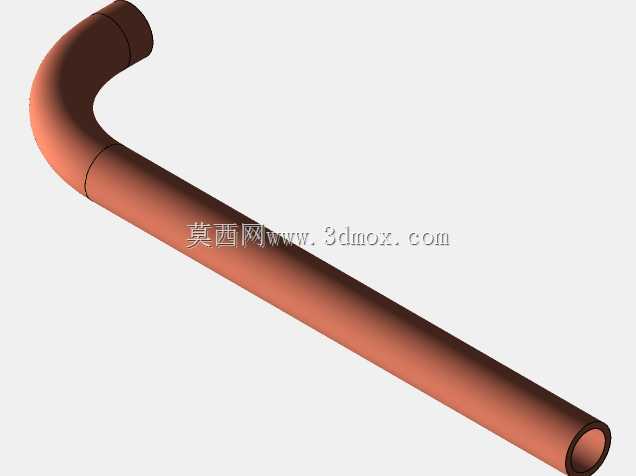

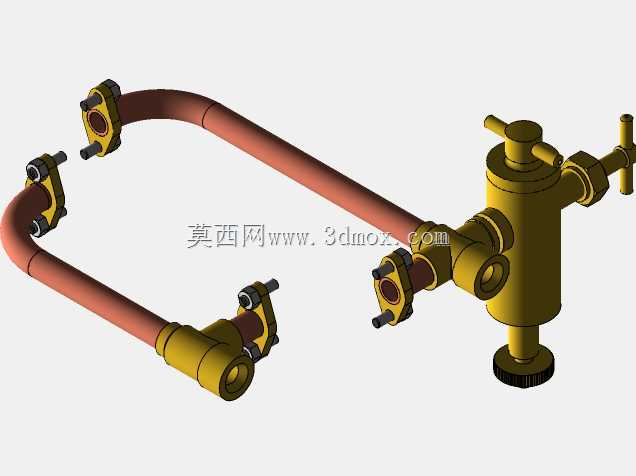

　　安装时可直接通过螺栓将整机固定在作业平台或船舶机舱的动力安装位上，周边预留的操作空间可满足日常加注润滑油、调整配气相位、检修密封组件的操作需求，无需额外拆解周边结构即可完成常规维护作业。飞轮采用大直径轮缘结构，厚重的轮缘可储存足够的转动惯量，抵消往复运动产生的转速波动，让整机输出扭矩更平稳，即使在负载出现小幅波动的工况下，也能维持稳定的转速输出，避免因负载突变导致的停机或传动部件冲击损伤。侧置的离心式调速器通过连杆与蒸汽节流阀联动，可根据实际负载变化自动调整进汽量，在额定转速区间内维持转速稳定，无需人工频繁调整进汽阀门，大幅降低了操作复杂度。整机的管路布局完全按照实际走管逻辑设计，主蒸汽进管、排汽管、

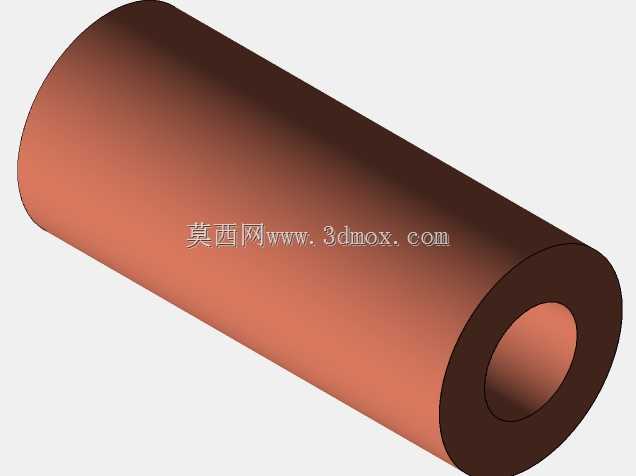

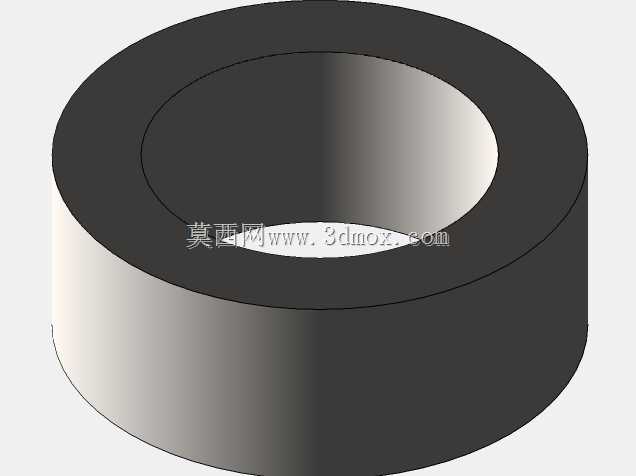

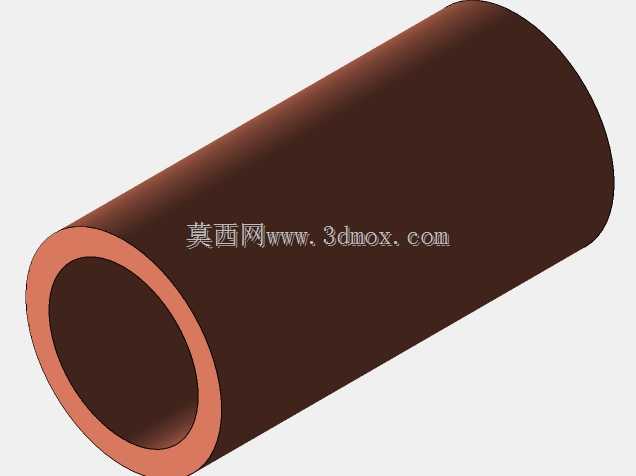

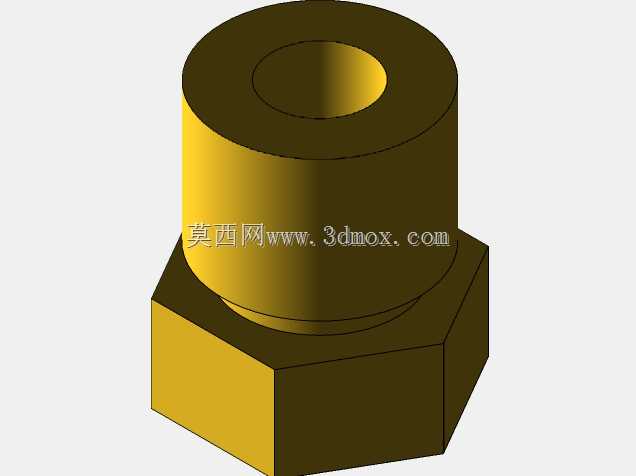

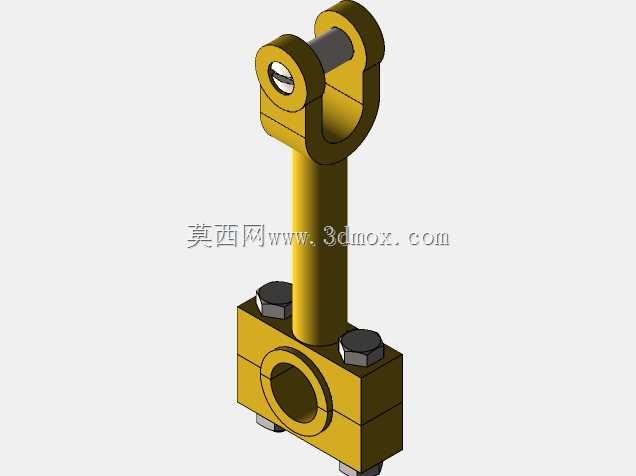

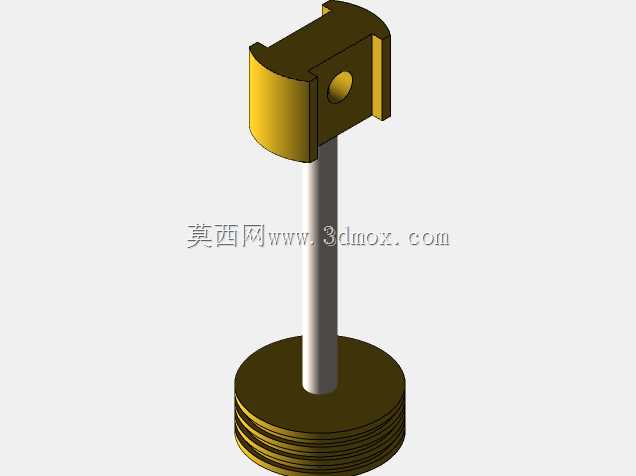

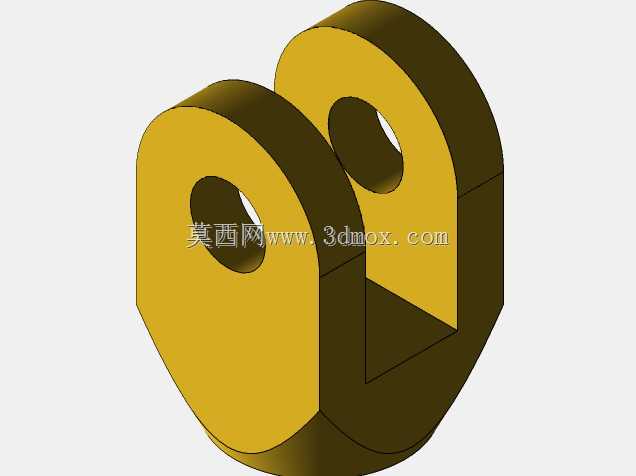

　　润滑油路的走向都避开了运动部件的运动行程，不会出现运行过程中管路与摇臂、连杆发生干涉的问题，管接头位置都预留了标准管螺纹接口，可直接对接外部蒸汽管路与润滑系统。从设计思路来看，这款机型没有追求极致的功率密度，而是把长期运行的可靠性放在首位，所有受力较大的铰接位置都采用了铜套衬层设计，可降低长期往复运动产生的磨损，延长整机的大修周期；汽缸与活塞的密封结构采用多级涨圈设计，可减少蒸汽泄漏量，提升蒸汽利用效率，降低运行过程中的蒸汽损耗。对于三维建模从业者而言，这款模型可直接用于蒸汽动力原理演示、小型动力设备选型参考、复古动力装置的结构复刻参考，所有零件的装配关系都符合机械设计规范，不存在结构干涉、装配逻辑错误的问题，可直接拆解用于单独零件的工程图生成，也可导入仿真软件完成运动学、动力学的相关验证工作。
