西格玛工业铝挤压型材装配构件

　　这组铝挤压型材主要面向自动化产线、机床外围防护、检测工位、装配工作台以及小型设备机架的搭建场景。型材截面采用连续挤压成型思路，外侧保留规则的槽口与加强筋，既承担杆件自身的抗弯与抗扭作用，也为滑块、螺母、连接板、封板和脚轮安装件提供统一的装配接口。实际使用时，工程师不需要在杆件主体上大量钻孔，可沿槽道布置T型螺栓，使横梁、立柱和斜撑在空间中快速定位，后期调整工位宽度、高度或防护范围时也便于拆改。

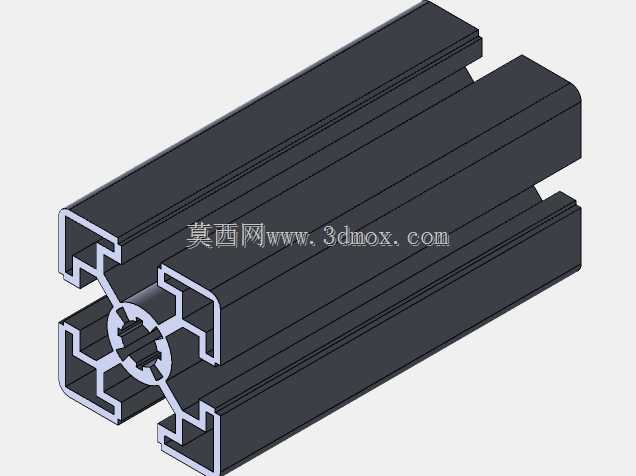

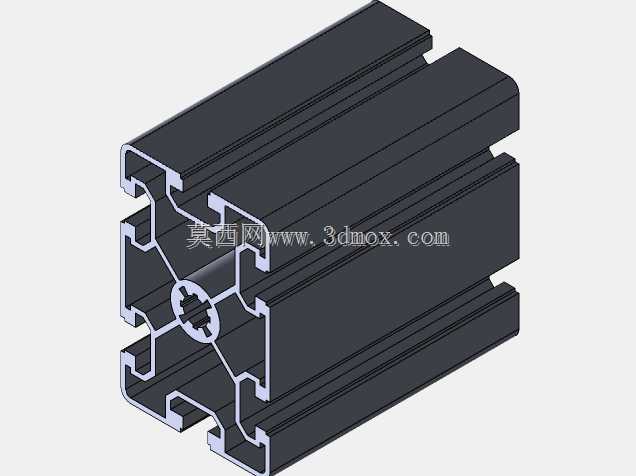

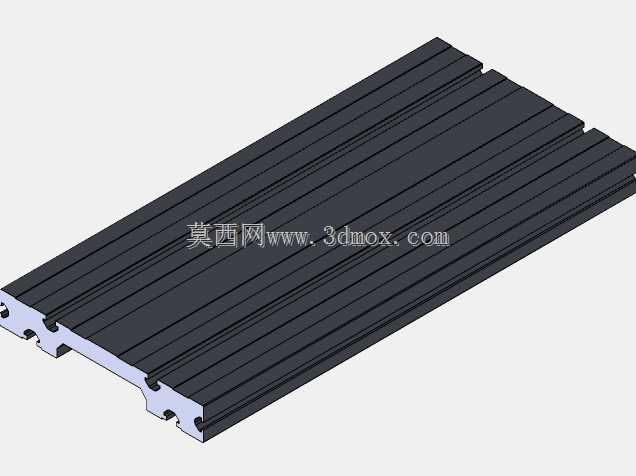

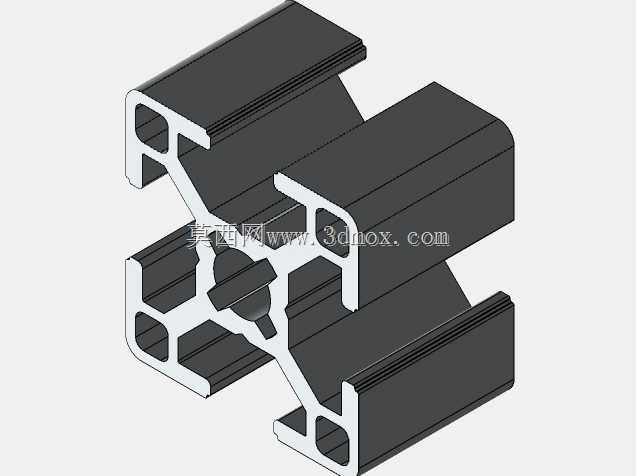

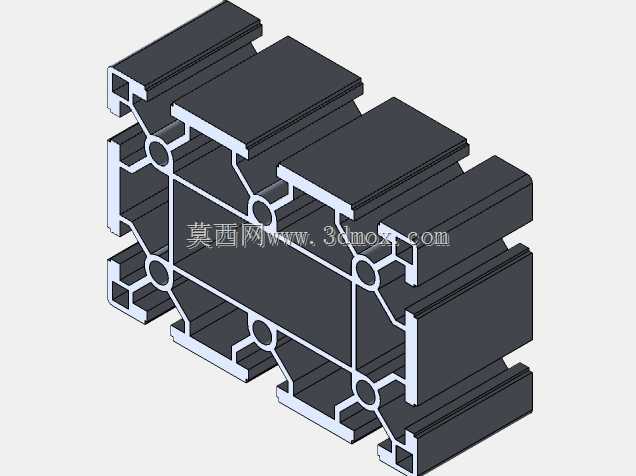

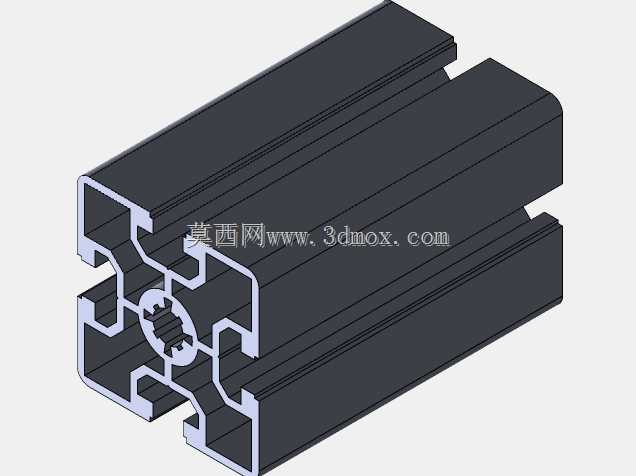

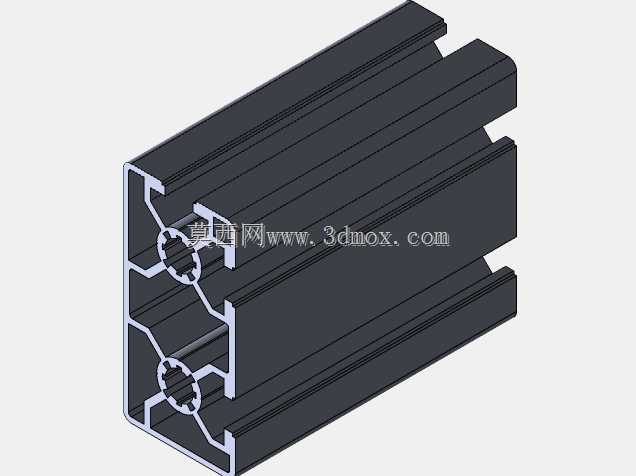

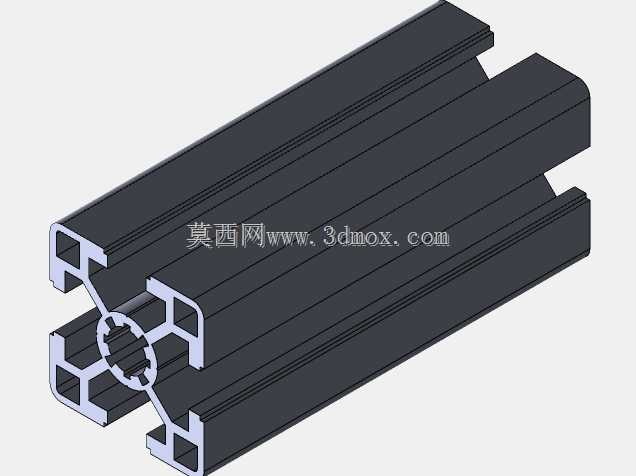

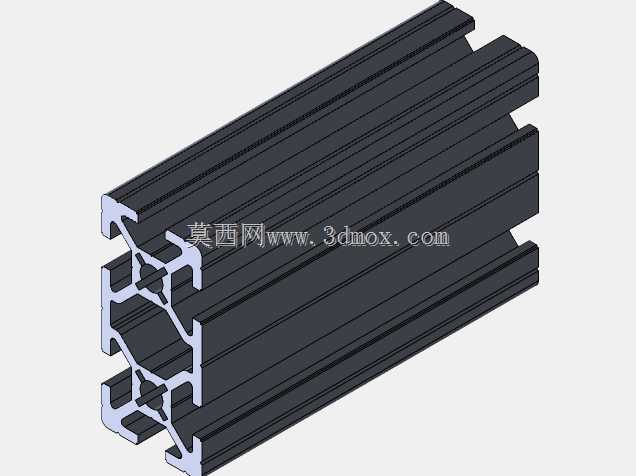

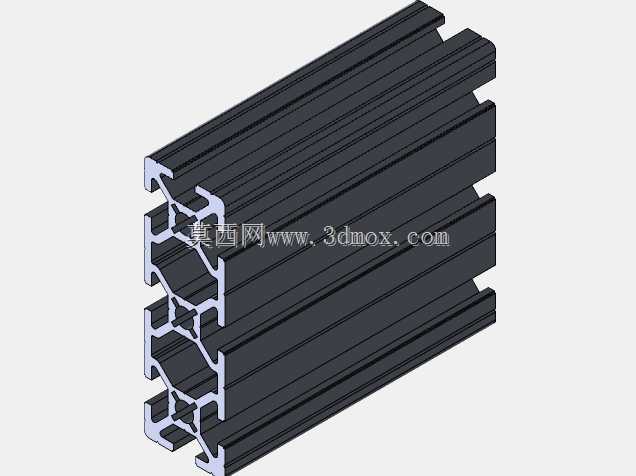

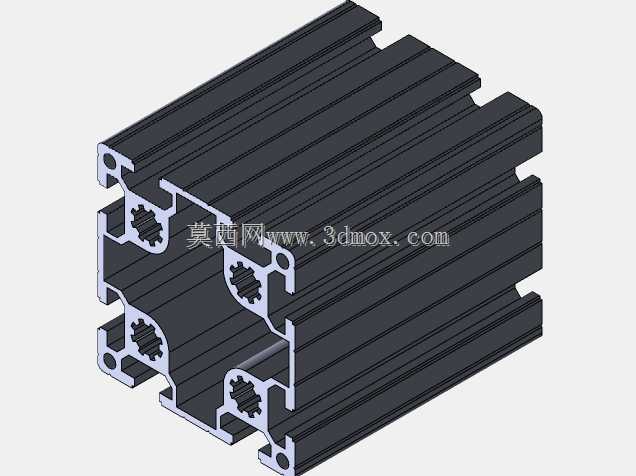

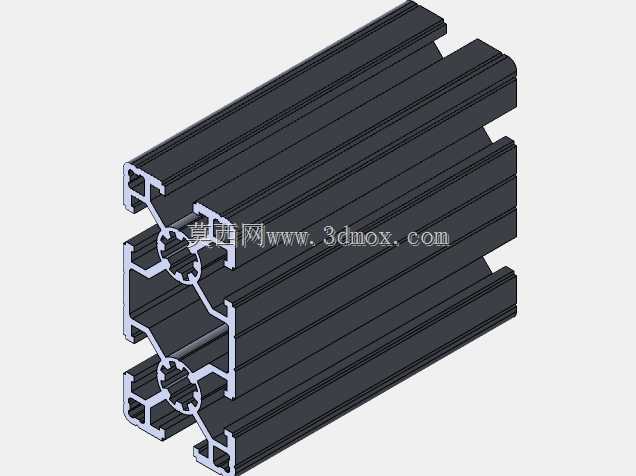

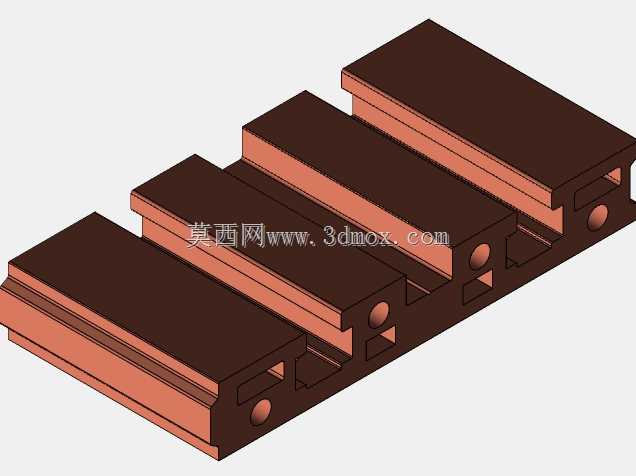

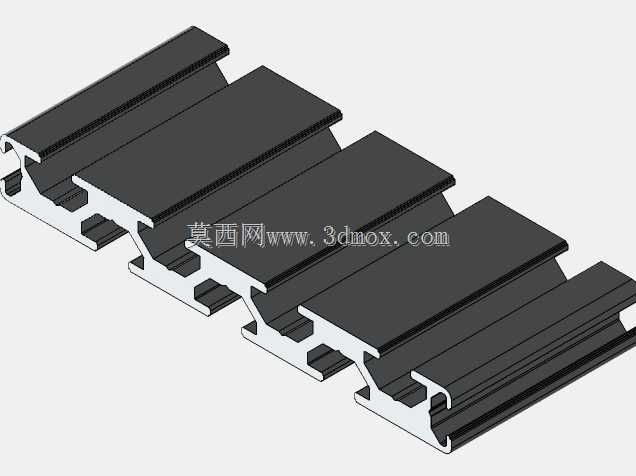

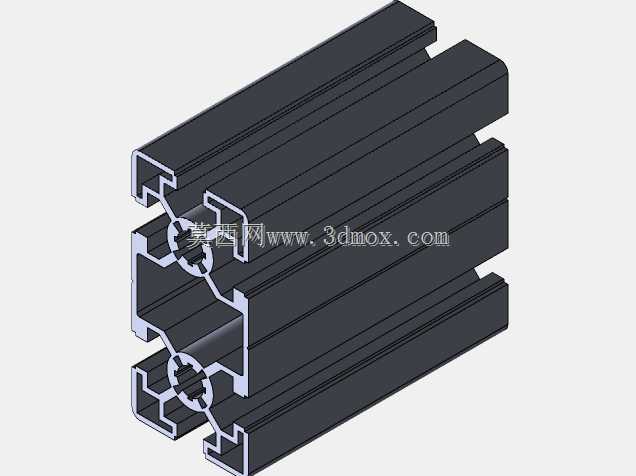

　　从结构功能看，不同规格的型材对应不同受力层级。较小截面杆件适合轻型护罩、传感器支架、走线槽旁的辅助支撑；中等截面可用于工作台框架、输送线侧梁和设备门架；较大截面则适合承载台面、主轴外围围挡、多工位夹具底座等需要控制挠度的部位。型材端部和侧面的槽形轮廓在建模时需要保持连续，槽宽、槽深、壁厚过渡和圆角位置直接影响螺母嵌入、盖板扣合以及角件贴合。若截面细节处理不到位，装配中容易出现连接件悬空、螺栓偏心或封板无法压平的问题。

　　设计这类型材构件时，不能只画单一长条。机架方案通常先按设备占地边界确定立柱间距，再根据操作面、维护面和物料通过方向布置横梁。需要人员接近的位置，型材框架应留出开门或可拆卸面板；靠近运动机构的一侧，要兼顾防护板固定与安全距离；底部若配置脚轮或可调脚杯，端面需预留连接板贴合面。三维建模中把每一种截面按真实长度方向拉伸，并在槽口、端部切割、孔位和拼接处保留可识别特征，能够帮助设计人员检查干涉，也便于后续生成下料清单。

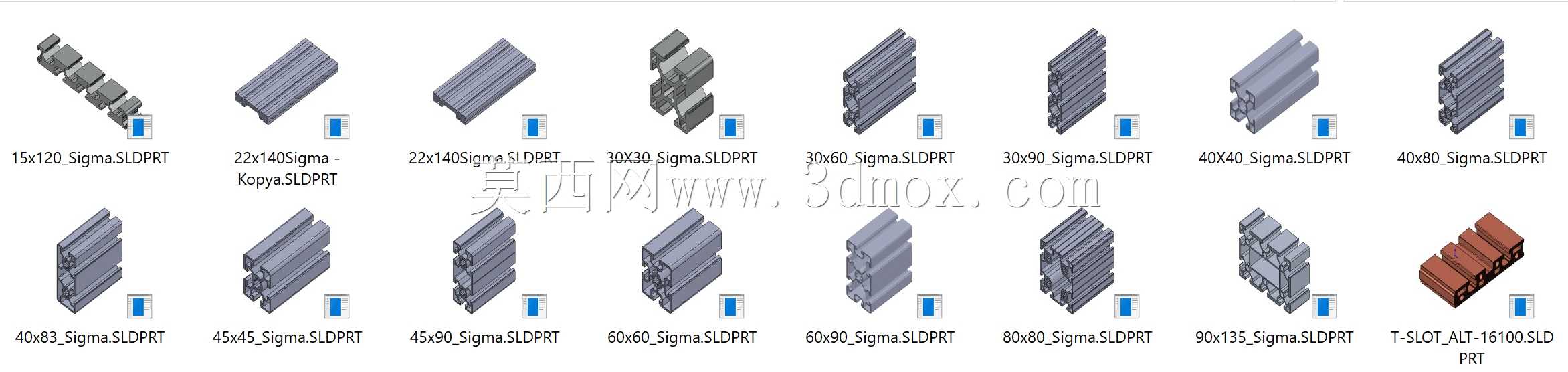

　　外形尺寸方面，库内包含多种宽度与高度组合，可适应从轻质围挡到底层承重梁的不同边界条件。选型时应关注单根杆件的有效长度、截面外廓、槽道中心距以及相邻型材拼接后的总宽。对于跨度较大的横梁，不能仅按外观粗细判断，应结合载荷位置核算挠度；对于立式支柱，则要注意偏心载荷引起的倾覆趋势。安装边界上，型材与板材、铰链、门吸、角码、脚杯和地脚连接件之间都依赖标准槽道，因此模型保留截面细节比单纯表现外形更有工程价值。

　　在设备实际用途上，这类铝构件常用于把零散的机械、电气和防护部分组织成一个可维护的整体。气动三联件、按钮盒、照明灯具、安全光栅、走线拖链和透明防护板都可以借助槽道固定。相比焊接钢架，铝挤压型材在小批量设备、实验台和频繁改线的车间中更有优势，其装配过程以螺栓连接为主，表面阳极氧化后无需额外涂装，维护时可局部更换。建模时若将不同截面统一管理，设计人员可在方案阶段快速替换规格，比较框架刚度、重量和占用空间，从而让机架结构既满足承载，又不造成材料冗余。
