20系列槽宽6mm工业铝挤压型材结构

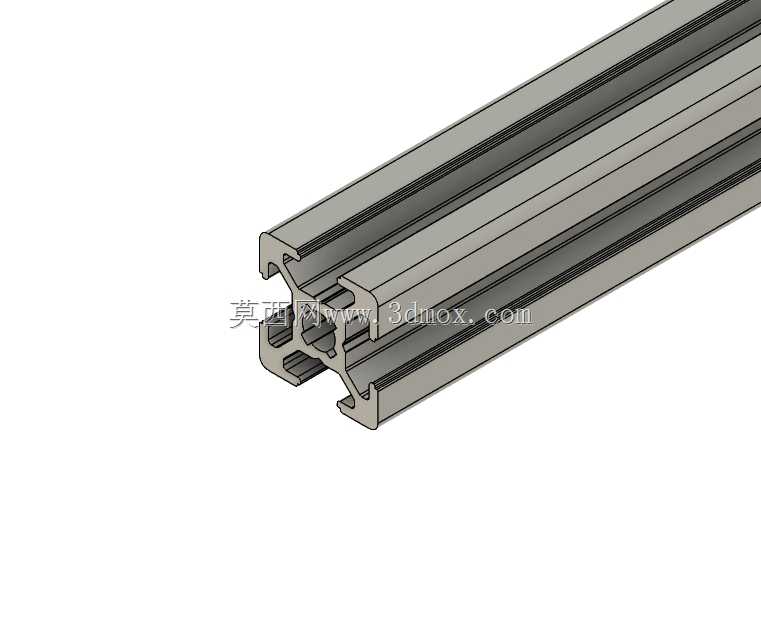

　　这款20x20规格、槽宽6mm的铝型材，是轻型工业框架搭建场景里的基础构件，日常在桌面级小型设备机架、检测工位工装台架、实验室小型仪器固定支架、电子生产线旁的物料挂架、3D打印机框架这类对载荷要求不高但对安装灵活性要求高的场景里应用极广。从截面设计来看，型材四个端面均开设标准T型槽，槽口尺寸适配常用的M5T型螺栓、方形螺母，相邻型材拼接时不需要额外做打孔攻丝工序，只需要将预置螺母滑入槽道对应位置，配合角码、螺栓就能完成直角、斜角等多种角度的连接，大幅缩短现场装配的周期。型材的截面壁厚做了均衡设计，既保证单根米长型材的自重控制在轻量化区间，方便单人搬运装配，又能满足垂直方向每米承载不超过30kg的静载荷需求，

　　不会出现长期受力下的弯曲形变。在设计建模过程中，首先要保证截面轮廓的尺寸精度，T型槽的槽口宽度、槽底深度、内腔加强筋的位置都要和挤压生产的工艺公差匹配，避免后续开模挤压时出现壁厚不均、槽口变形的问题；同时型材两端的端面要做平整处理建模，方便后续加装端盖、脚轮或者连接板件。安装边界方面，单根型材的标准长度可根据实际需求裁切，最小裁切长度建议不小于50mm，过短的型材段无法预留足够的螺栓安装空间；拼接直角框架时，相邻两根型材的端面贴合处要预留0.1-0.2mm的装配间隙，抵消型材裁切时的端面垂直度误差，避免框架组装后出现对角偏差。槽道内部的空间要保证螺母可以顺畅滑动，建模时槽道内壁不能出现多余的凸起结构，否则会导致T型螺母卡滞，

　　无法调整到指定安装位置。在实际设备搭建中，这类小规格铝型材常用来做传感器的安装支架，利用T型槽的可调特性，传感器的位置可以沿着型材长度方向任意调整，不需要重新打孔，适配不同尺寸的被测工件；也可以用来做设备外围的安全防护栏框架，配合透明亚克力板或者钣金挡板，将设备的运动部位和操作人员隔离，同时铝型材本身的阳极氧化表面不需要额外做喷漆处理，耐锈蚀易清洁，适合车间、实验室这类多尘或者有轻微腐蚀的环境。另外在做非标工装设计时，这款型材可以搭配专用的铰链、把手、门锁配件，直接组装成小型的工具柜、物料盒挂架，固定在生产线旁存放常用的工具、检测辅料，减少操作人员取放物品的走动距离。建模时还要注意型材的圆角过渡，外轮廓的边角做R1左右的圆角处理，

　　避免组装和使用过程中尖锐边角划伤操作人员，槽道内部的转角也要做适配挤压工艺的圆角，降低挤压模具的损耗，提升型材生产的良品率。对于需要走布线的场景，型材的中心空腔可以穿设弱电线缆，配合槽盖可以将线缆完全隐藏在型材内部，让整体框架外观更整洁，避免线缆外露被设备运动部件剐蹭破损。
