工业铝型材直角支撑移动机架组件

　　这套三维结构围绕工业现场常见的T型槽铝型材搭建，呈现的是一组带直角加强连接、移动脚轮和可调支撑脚的机架端部组件。它不是单一孤立杆件，而是把型材承载、角部加固、设备移动、落地调平和端面封护等功能放在同一节点中考虑，适合用于轻型工作站、检测台、物料周转架、自动化辅助台架以及车间柔性生产线旁的操作平台。

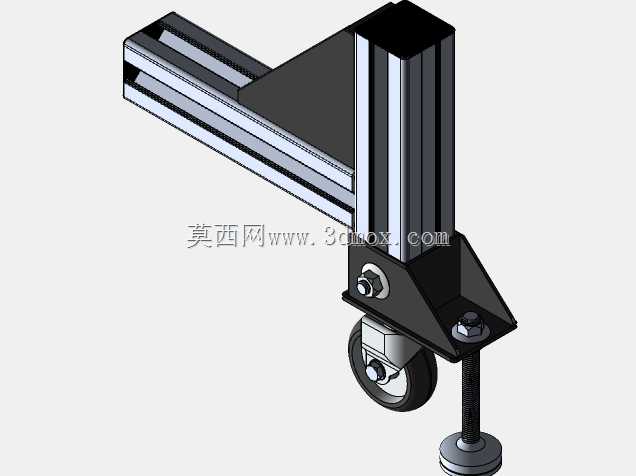

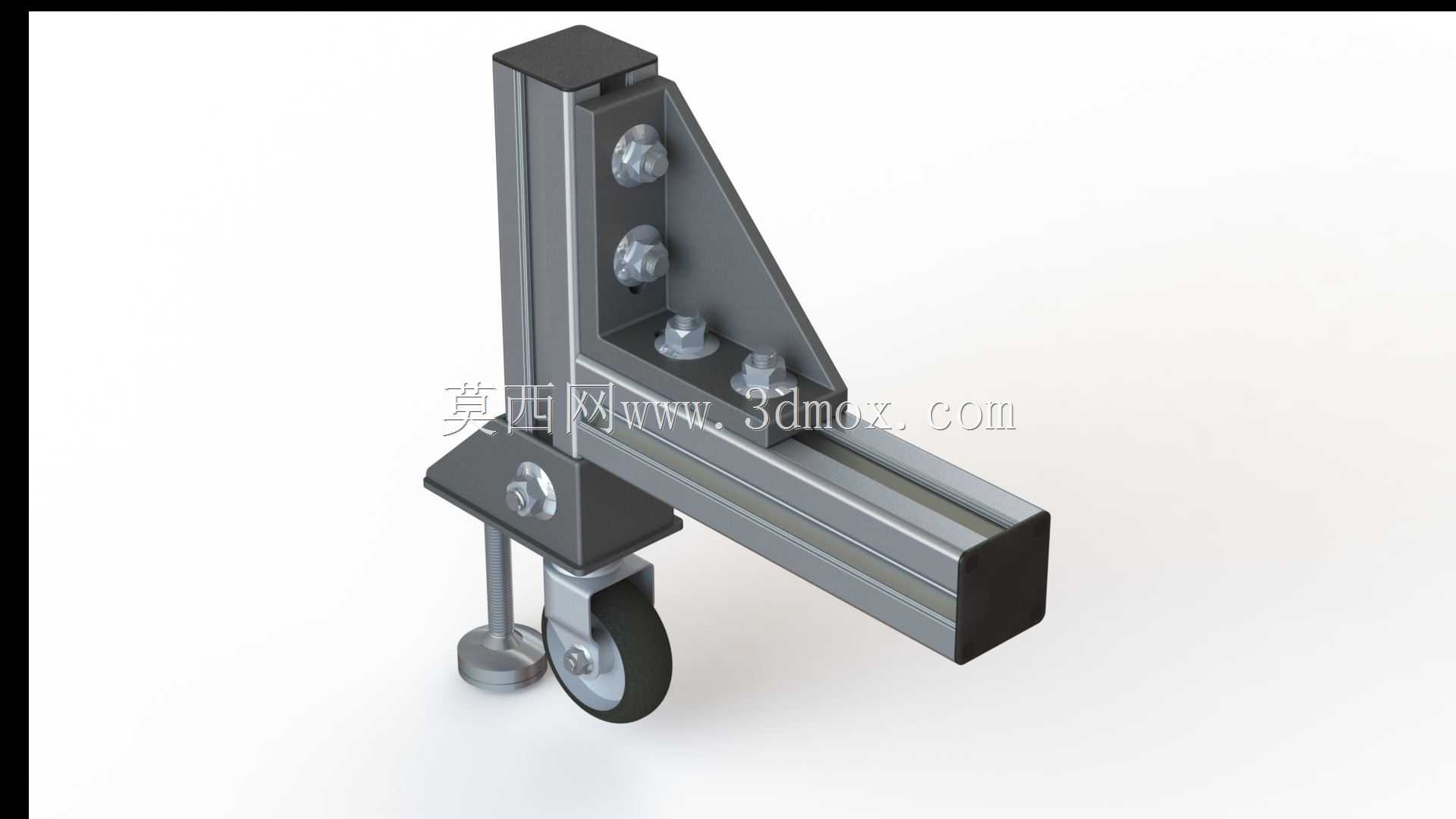

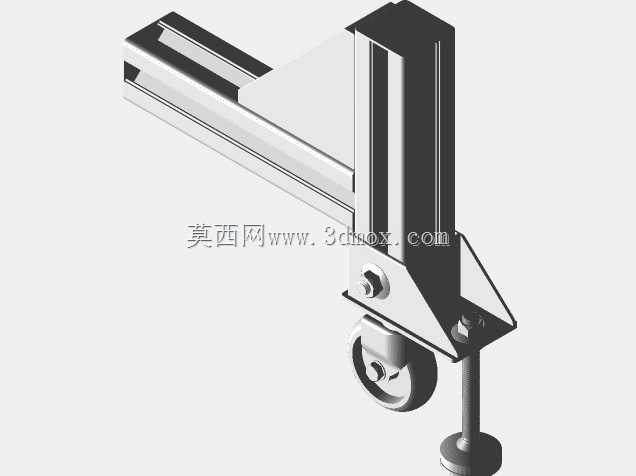

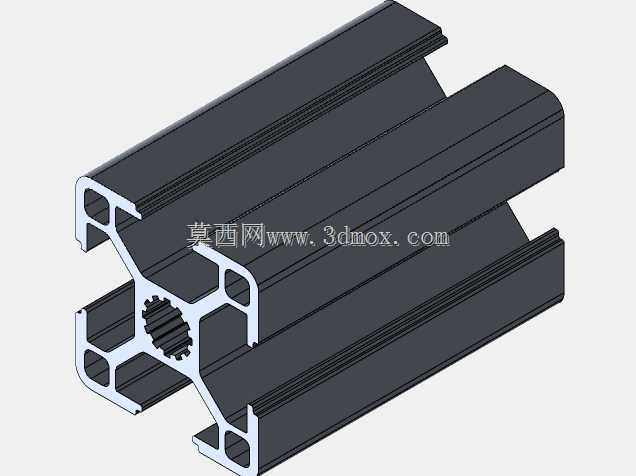

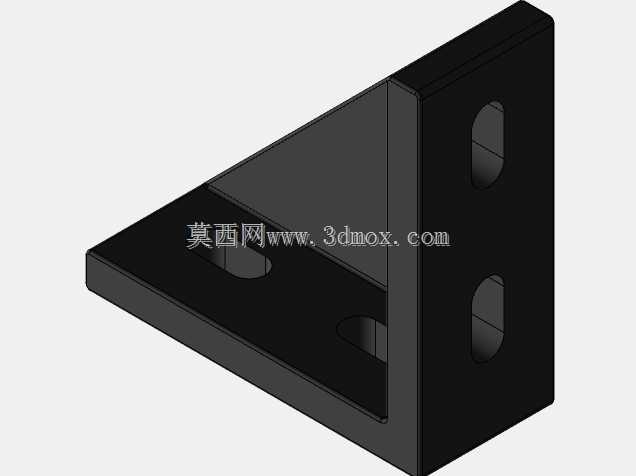

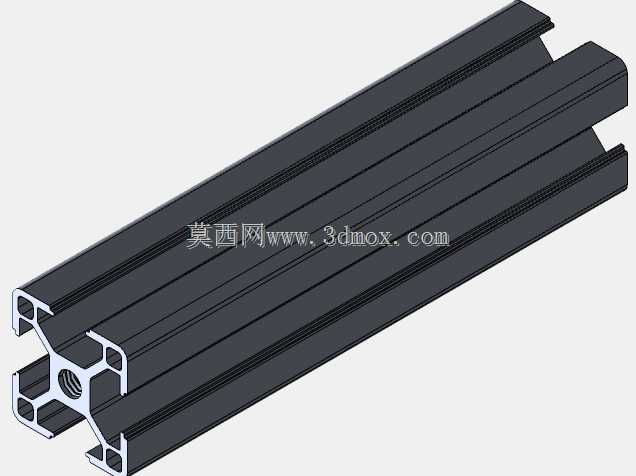

　　从实际使用场景看，铝型材机架的优势在于开槽后可沿长度方向灵活布置紧固件，后期增加传感器支架、电气面板、防护板或工装夹具时，不必像焊接钢架那样反复动火加工。图中两根型材呈垂直交汇，水平段承担台面或横梁方向的延伸，竖直段承担立柱传力；内侧三角形加强件通过螺栓与型材槽口连接，使角部不再只依赖单一面接触，能够抑制悬臂加载时的张开变形。对于需要频繁调整布局的工位，这种连接方式便于拆装、转运和重复利用。

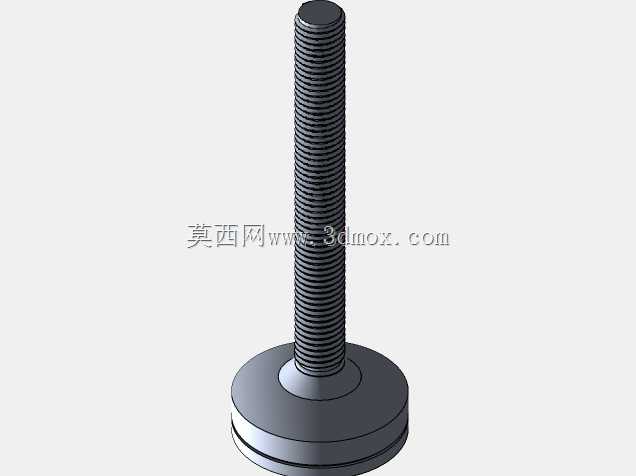

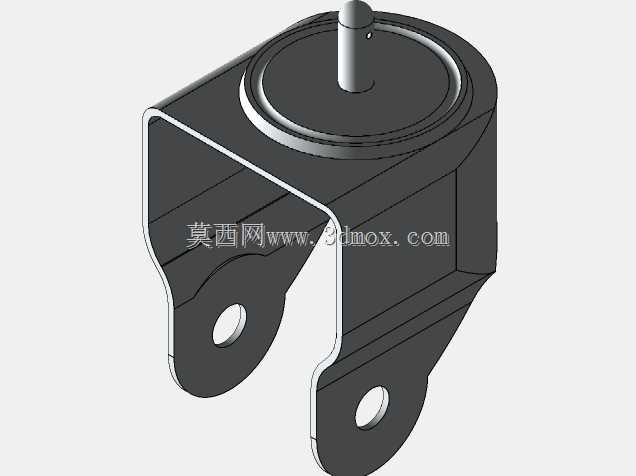

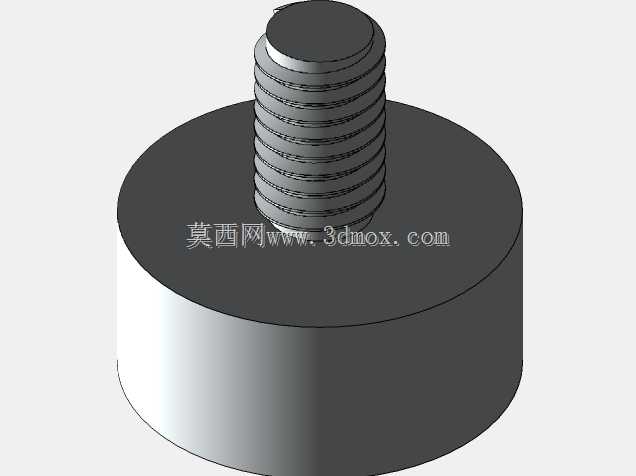

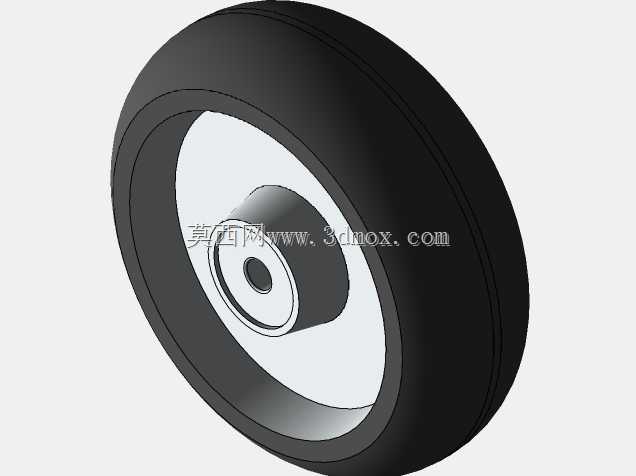

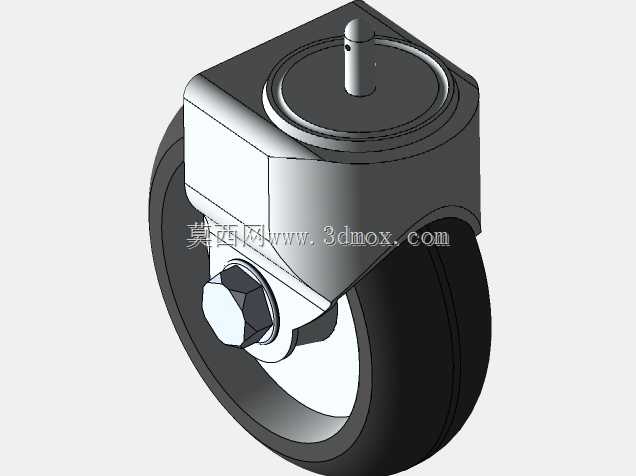

　　底部结构同时配置了脚轮与可调支脚，体现的是移动与固定两种工况的切换需求。脚轮使整台框架在车间布局调整、设备维护或工序切换时可以短距离推移；可调支脚则在机架到位后承担落地支撑，通过螺纹调节补偿地面不平，减少滚轮长期受压带来的晃动。设计时需要关注脚轮安装板与型材端面的连接强度，支脚轴线应尽量落在立柱传力路径附近，避免水平梁端部承受额外弯矩。

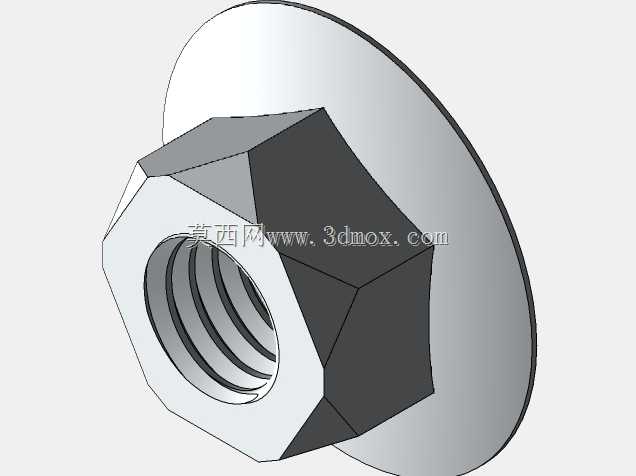

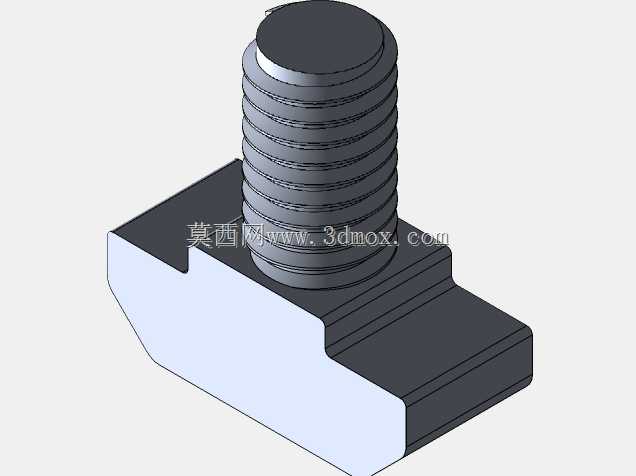

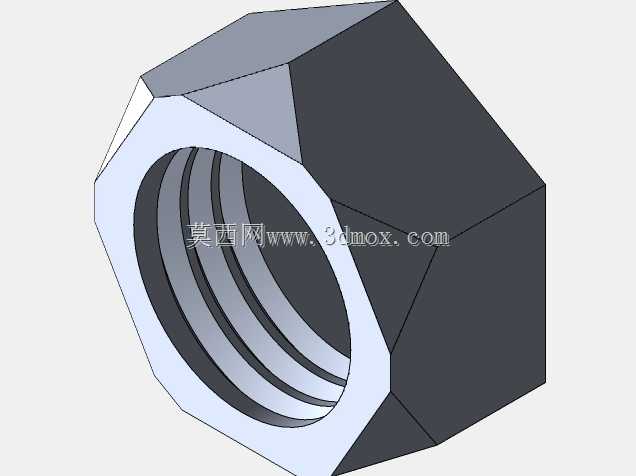

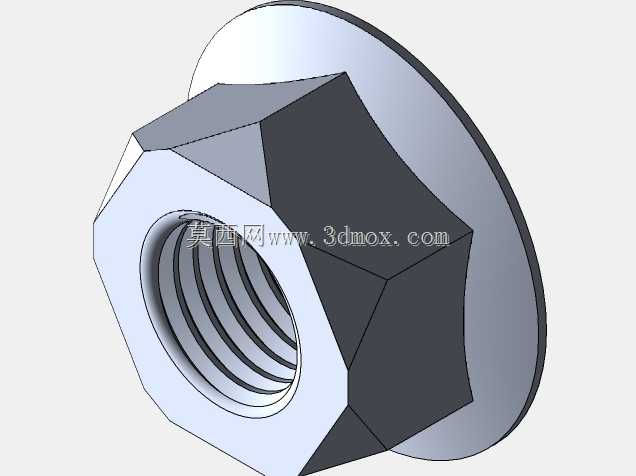

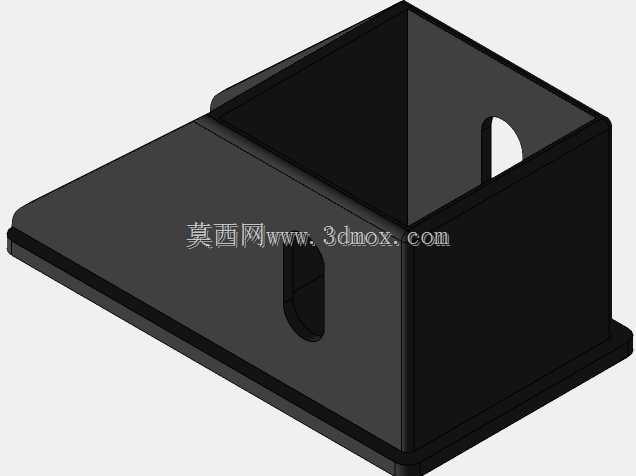

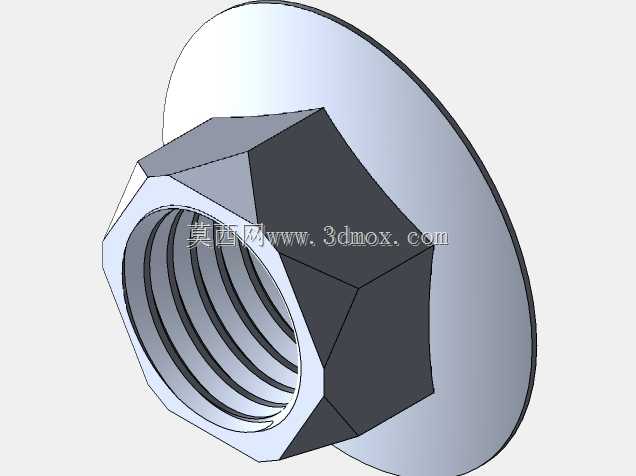

　　型材端部设置封盖，可防止切屑、灰尘和清洁液体进入槽腔，也能避免裸露边缘造成刮碰。T型槽内部用于放置螺栓头或专用滑块螺母，装配时先确定连接件位置，再通过槽内紧固件锁紧。建模时应保留槽口宽度、型材截面外廓、角件安装孔位、脚轮回转半径和支脚调节行程等关键边界，这些尺寸直接影响机架总高、底部净空、推移通道宽度以及与周边设备的干涉情况。

　　结构思路上，这类组件不宜只按外观摆搭处理。竖直立柱承受竖向载荷并传递至底部支撑，水平梁承受台面荷载和侧向附加力，角部加强件负责提高节点刚度；脚轮偏置布置会带来转向空间要求，支脚落地后应使滚轮略微卸载或至少分担明确比例的载荷。若台面放置精密检测设备，还需结合型材跨度评估挠度，在梁下增加斜撑或选用更大截面。整体模型把铝型材系统中最常用的连接、支撑和移动要素集中表达，可作为柔性工作台和工业工作站端部结构设计的参考。
