车辆液压转向助力柱塞油缸结构

　　这套转向柱塞结构属于车辆液压转向系统中的直线执行部件，常见于重载车辆、工程车辆、拖拉机以及需要液压助力转向的移动设备。它的核心作用是把液压系统提供的压力能转换为活塞杆的往复直线运动，再通过两端铰接点推动转向梯形机构动作，使车轮绕主销偏转，从而降低驾驶员转动方向盘时的操作力，并提高转向响应的平顺性。

　　从实际布置角度看，该部件并非独立工作，而是与转向器、液压泵、控制阀、油箱、管路以及转向桥连杆机构共同构成闭环助力回路。驾驶员输入转向动作后，控制阀根据转向方向改变压力油进入油缸腔室的路径，一腔进油、另一腔回油，活塞杆随之伸出或缩回。由于转向过程中负载会随路面阻力、轮胎接地状态和车速变化，油缸两端采用球铰或关节轴承式连接，能够补偿车架、转向桥与连杆之间的小幅角度偏差，避免活塞杆承受明显径向弯矩。

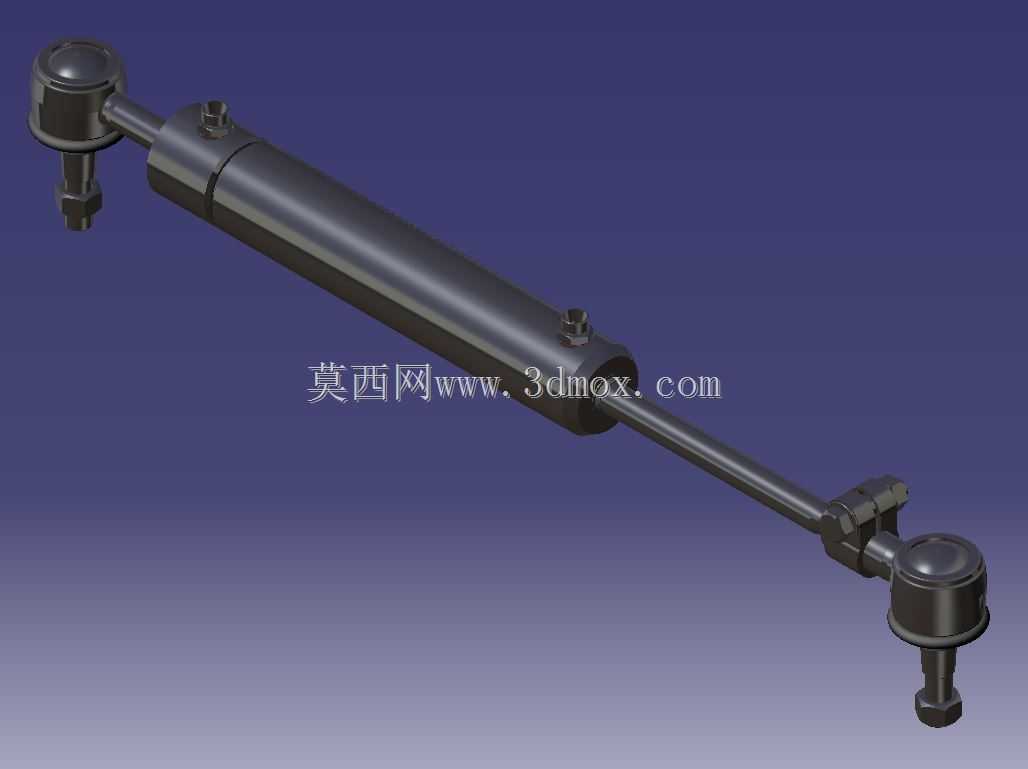

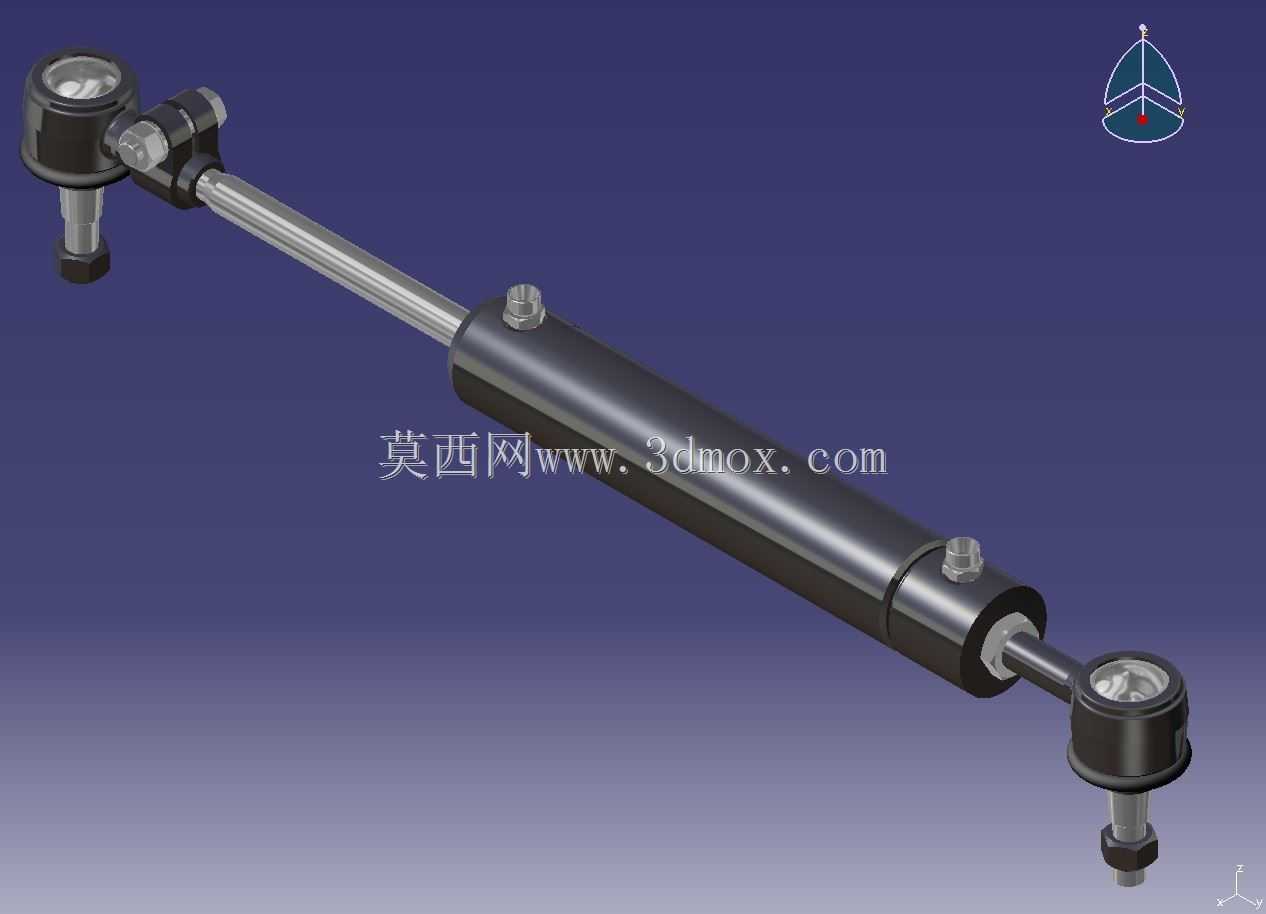

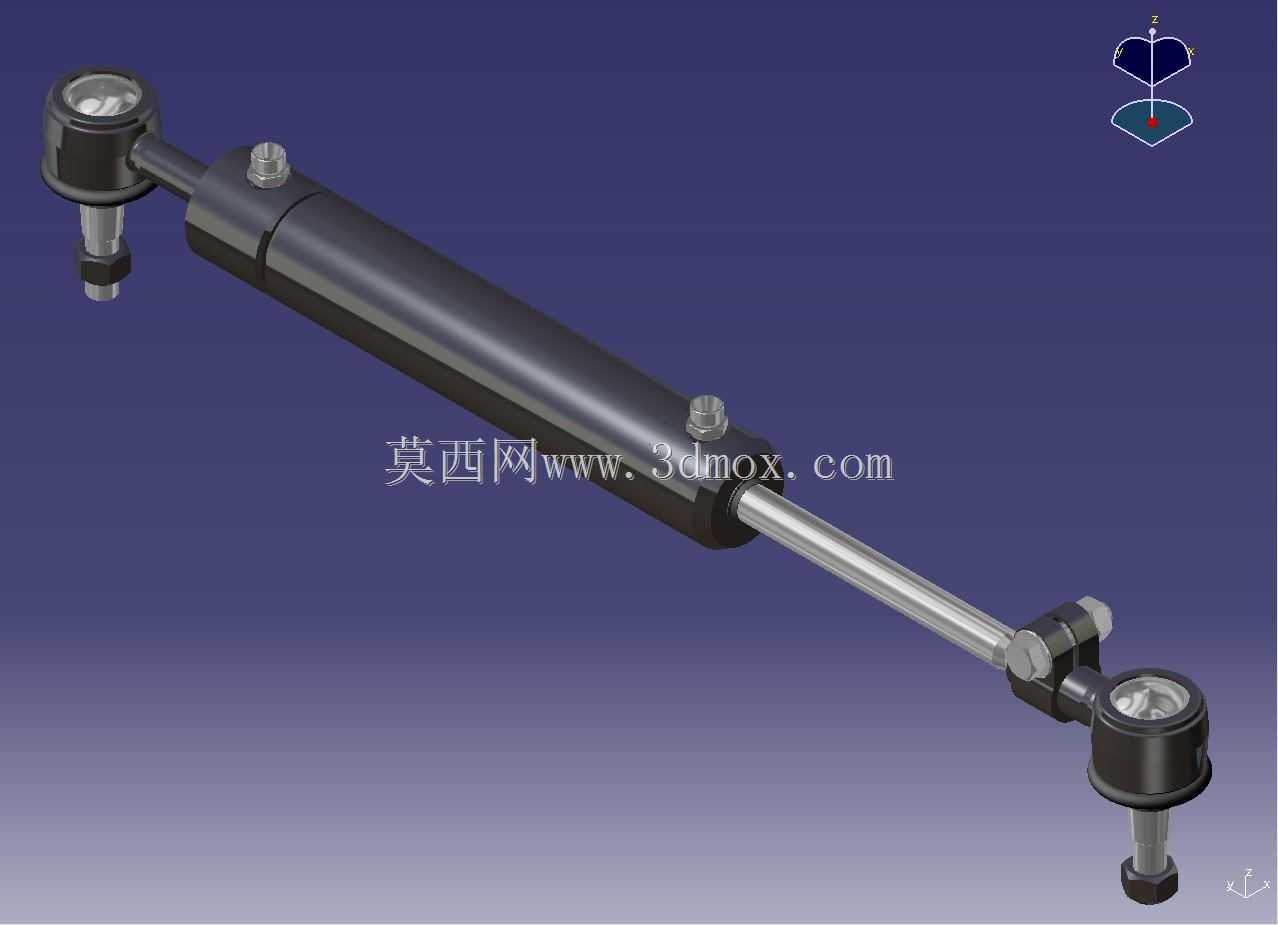

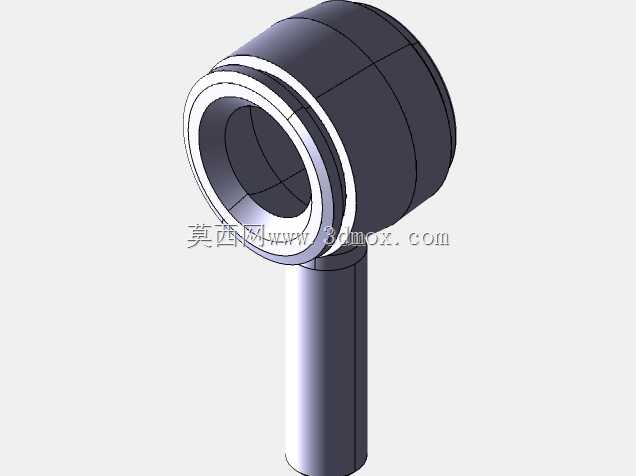

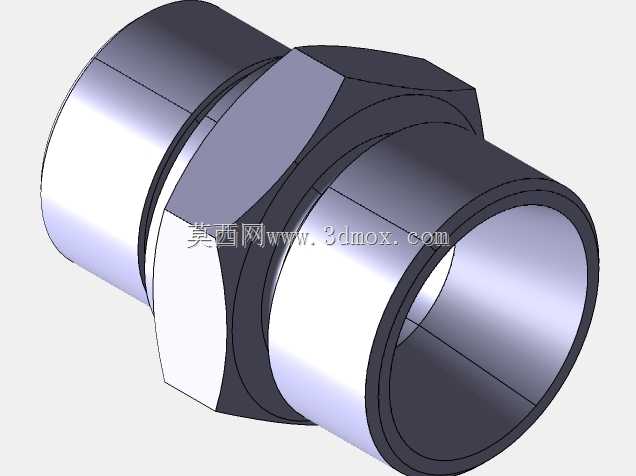

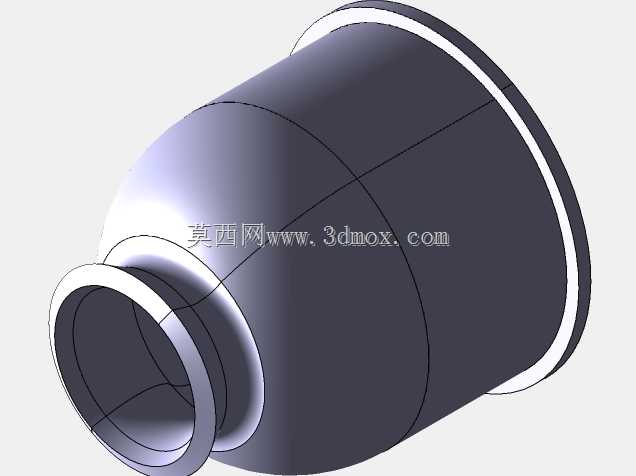

　　结构外形上，中部为长筒形缸体，外部可见油口安装位置及紧固结构；活塞杆从缸体一端伸出，杆端设置连接头；另一端同样配置铰接端，形成双耳环式受力布局。两端连接头的轴线与活塞杆中心线基本重合，使液压力主要沿杆轴方向传递。这样的布置有利于减少侧向载荷对导向套、密封件和活塞杆表面的影响。缸筒外部的油口位置需要在整车装配时与硬管或软管走向匹配，同时预留扳手空间，避免管路与车架、板簧、轮胎或周边杆件发生运动干涉。

　　设计这类油缸时，首先要确定转向机构所需的推拉力和行程。推拉力由活塞有效面积与系统工作压力共同决定，而行程则取决于转向轮从左极限到右极限过程中连杆铰点的位移变化。若行程过短，转向角不足；若行程过长，虽然能够满足极限转角，却会增加缸体长度、整机重量以及布置难度。因此在三维建模阶段，需要把油缸放入转向桥总成或整车底盘环境中进行运动校核，重点检查全行程范围内活塞杆伸出量、两端关节摆角、最小离地间隙以及与轮胎转向包络之间的安全距离。

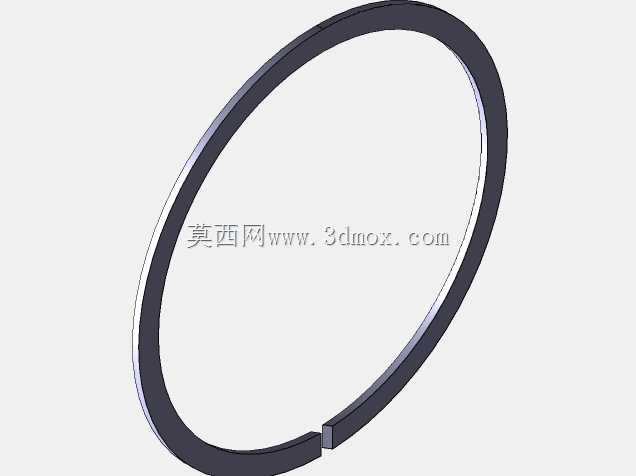

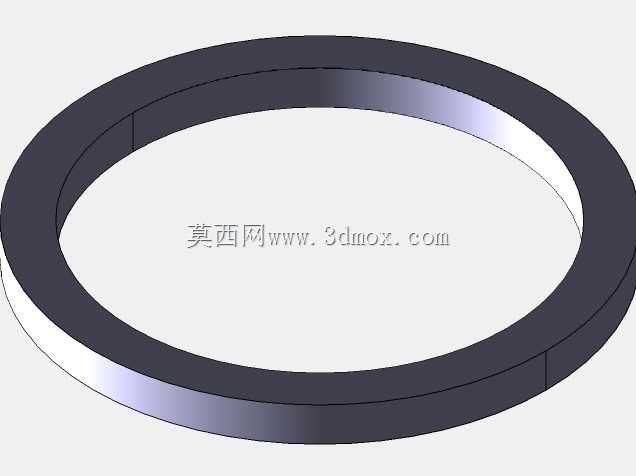

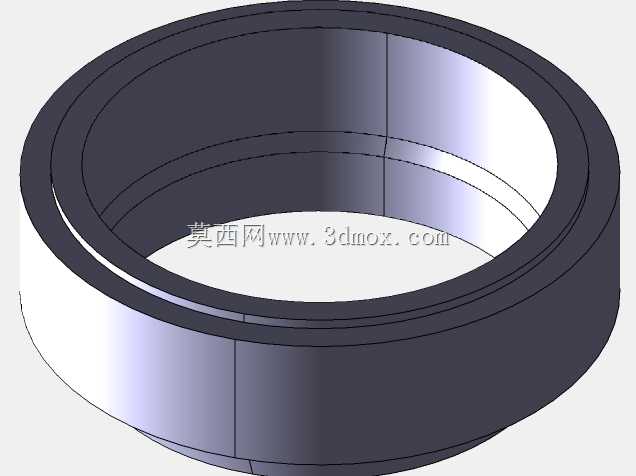

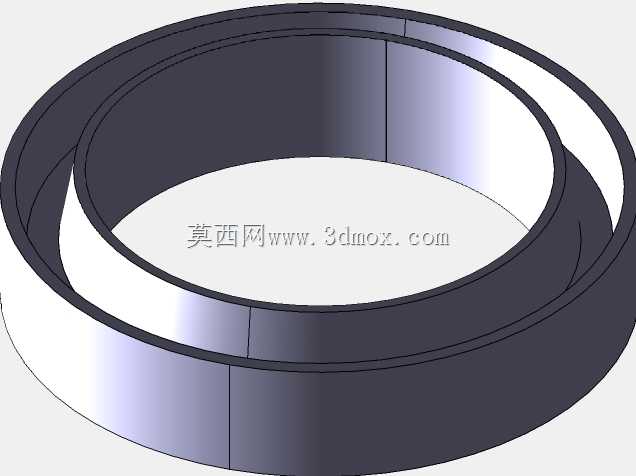

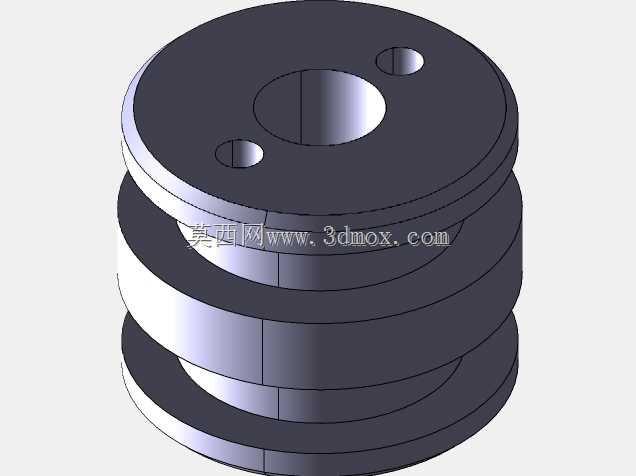

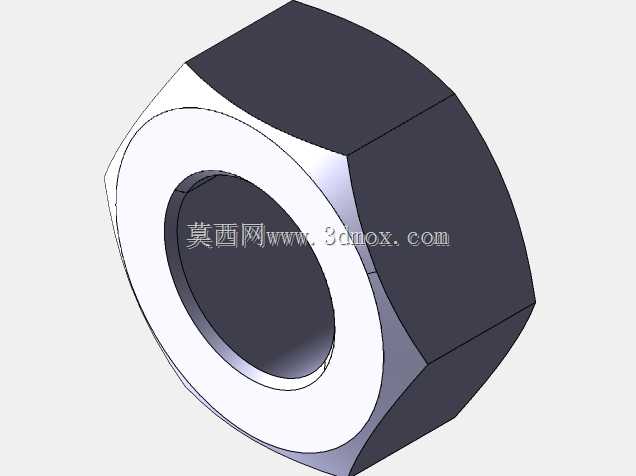

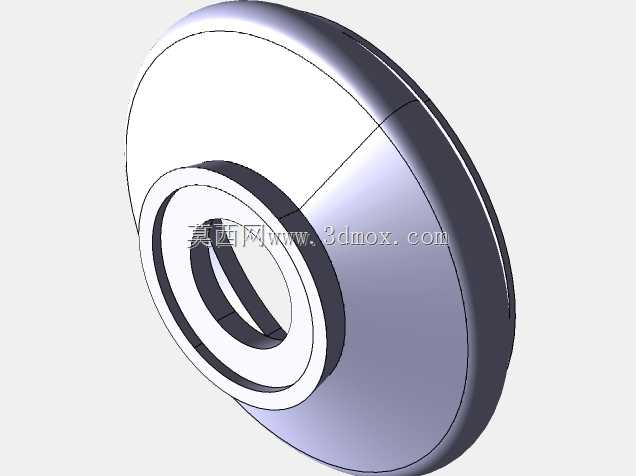

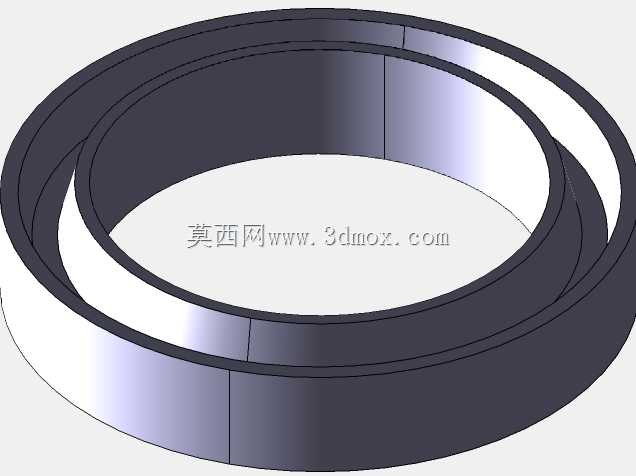

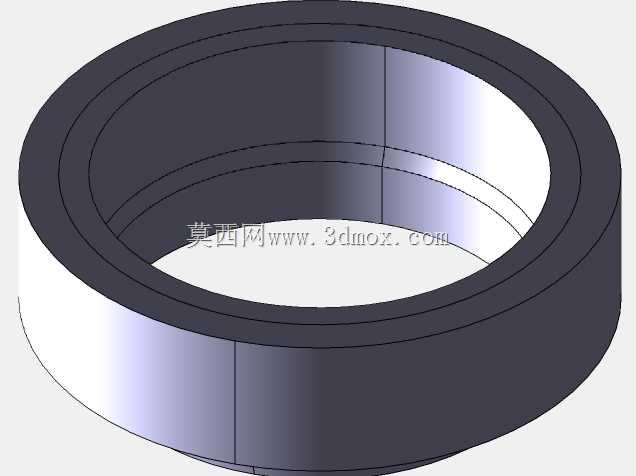

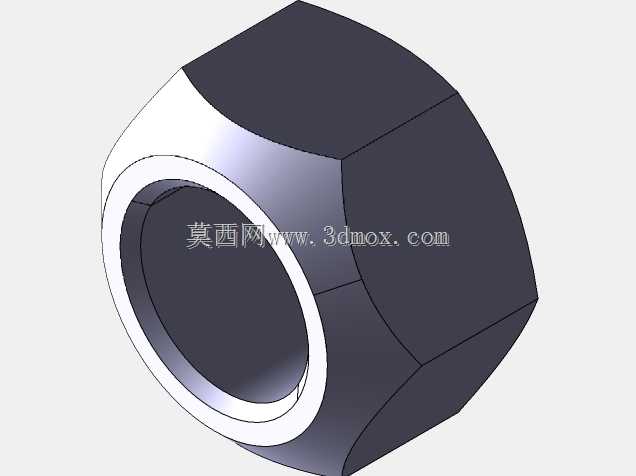

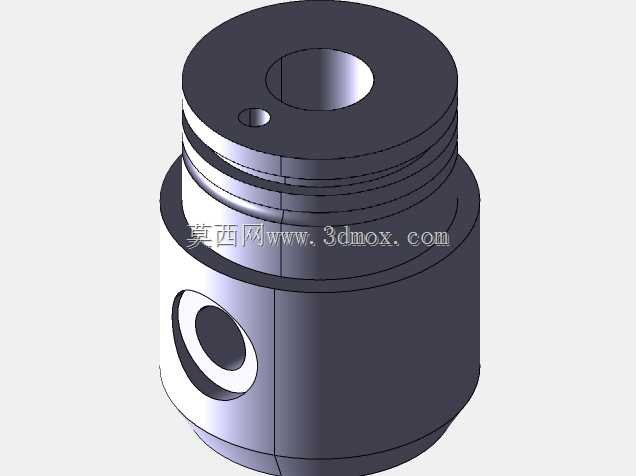

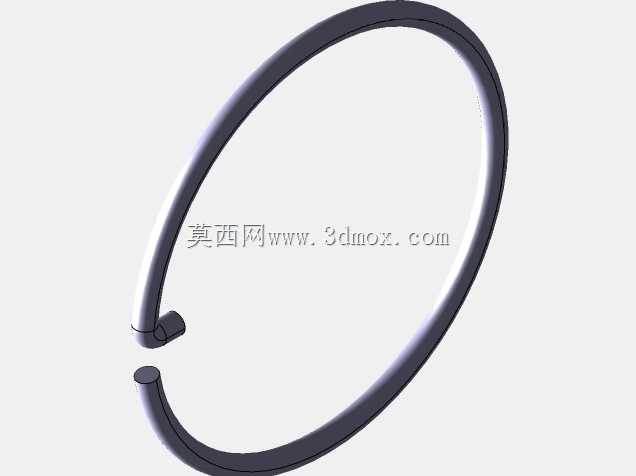

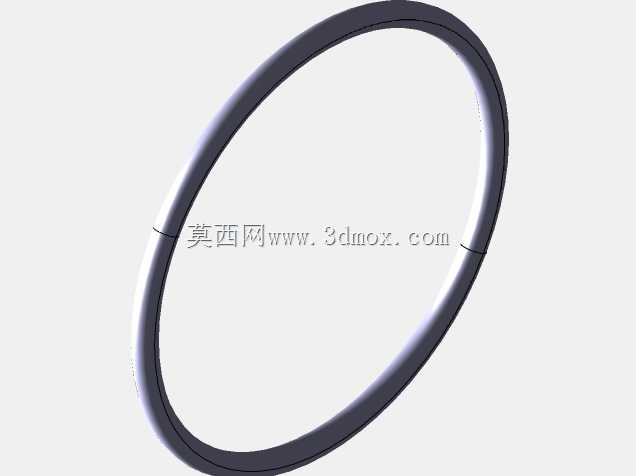

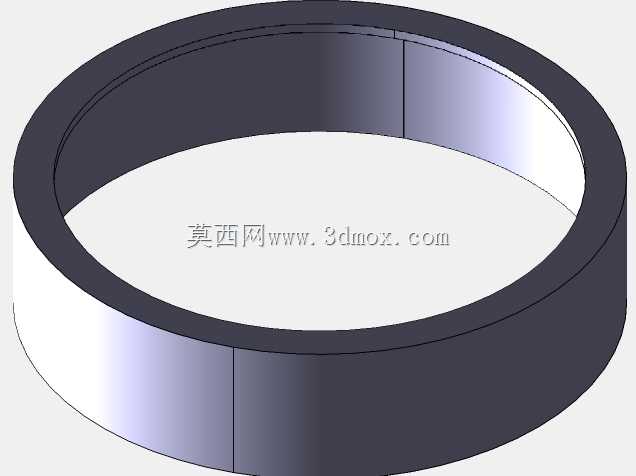

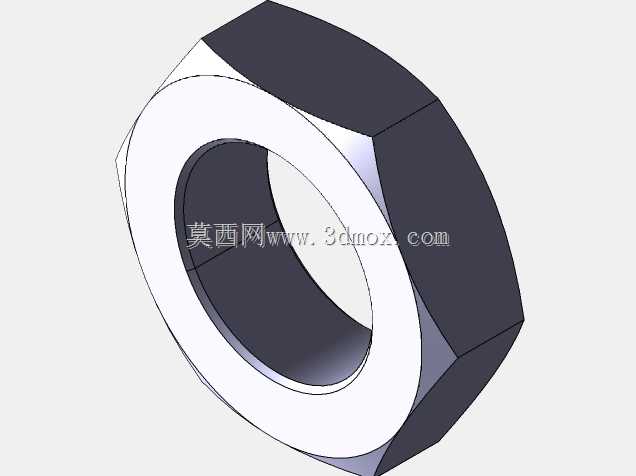

　　缸体部分通常承受内压，壁厚需要结合额定压力、爆破压力安全系数以及材料许用应力确定。活塞杆表面要求较高的硬度、粗糙度和耐腐蚀能力，因为它长期外露并反复通过导向套和密封组，任何磕碰、点蚀或偏磨都可能造成外泄漏。端盖、导向套、活塞、密封圈、防尘圈和锁紧螺母构成了油缸内部的关键装配链。活塞密封负责分隔两腔压力油，杆密封负责阻止油液外漏，防尘圈则阻挡泥沙、粉尘和水分进入导向部位。对于工程车辆而言，密封系统的耐温、耐油和抗污染能力直接影响维护周期。

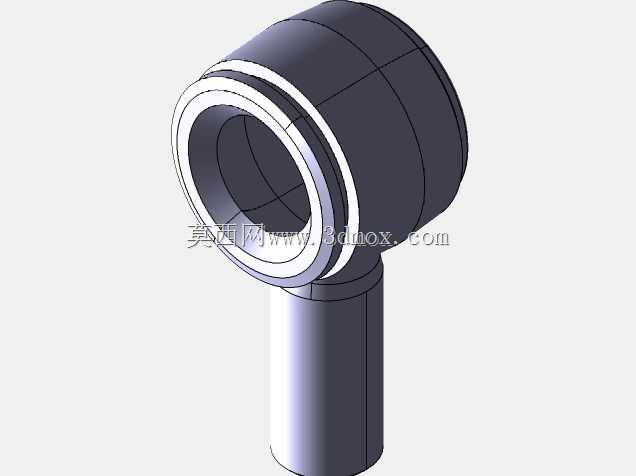

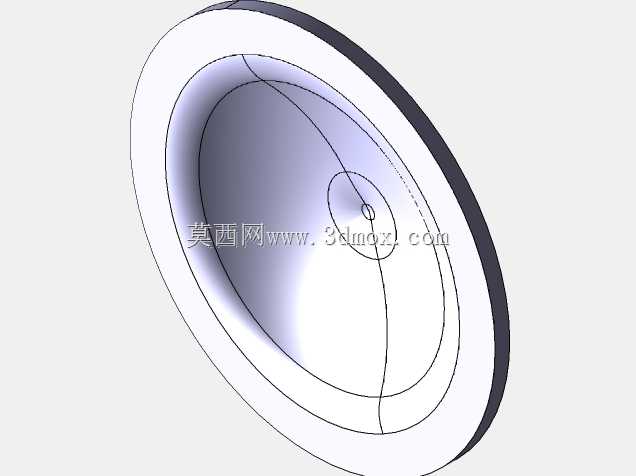

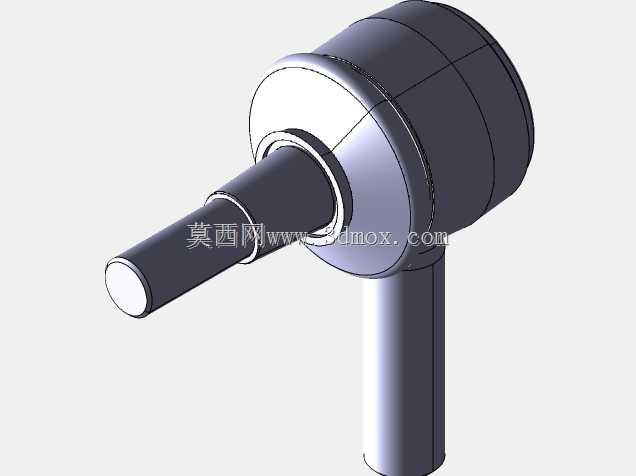

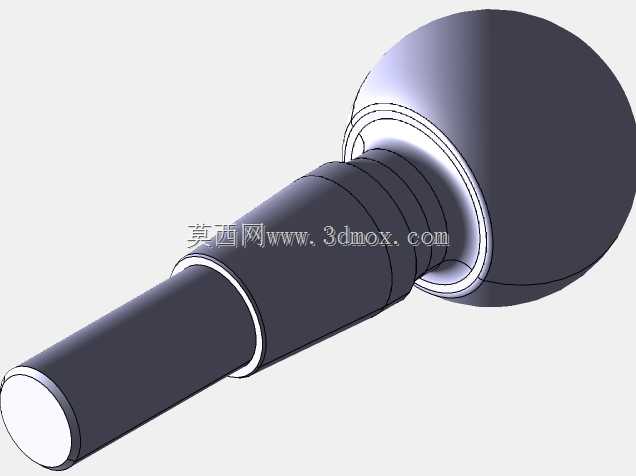

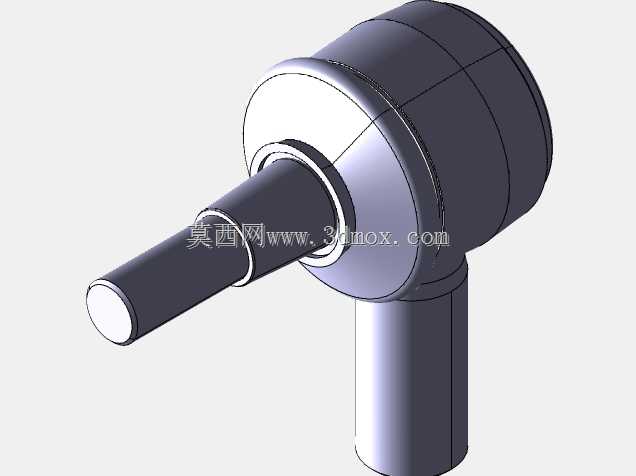

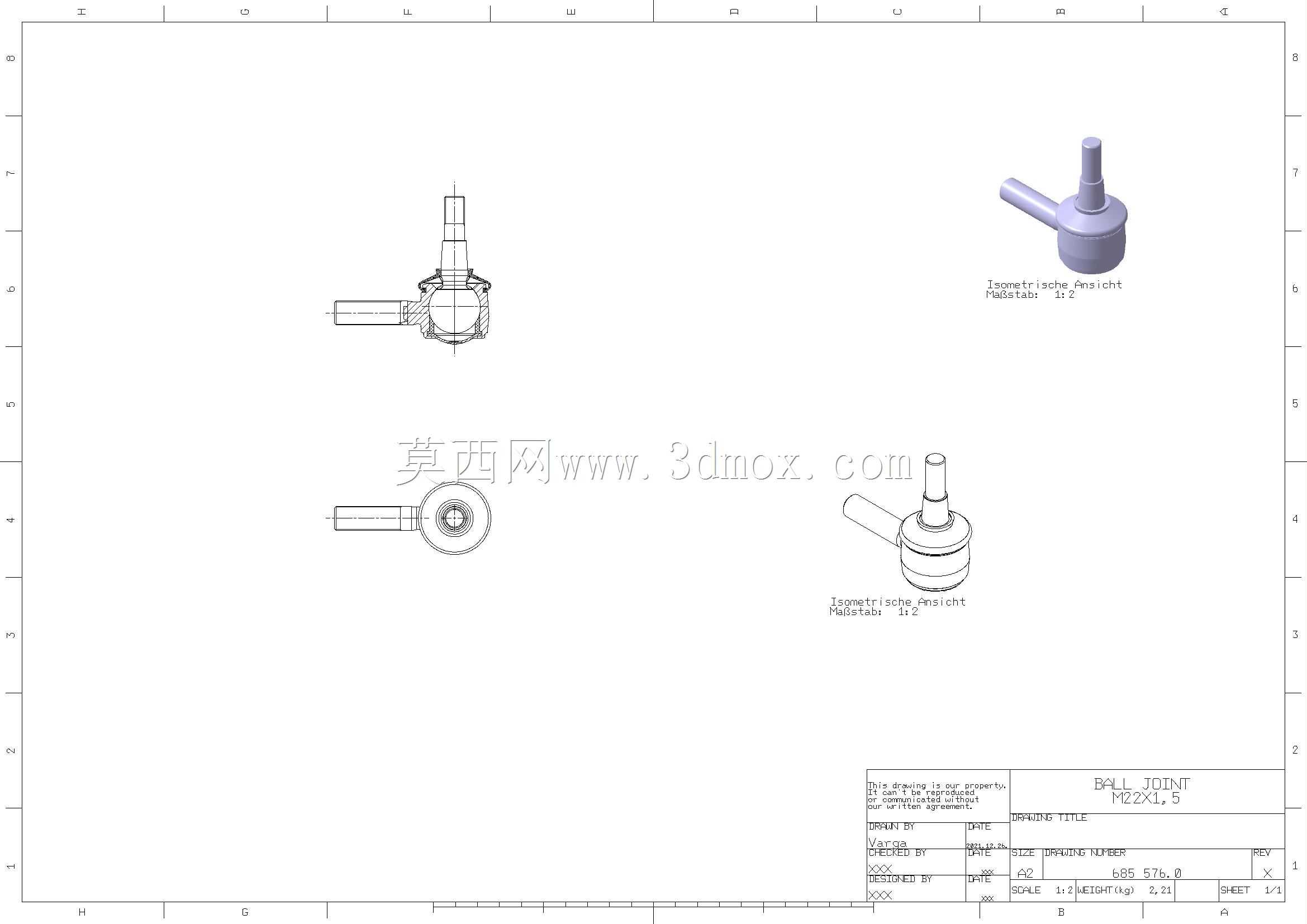

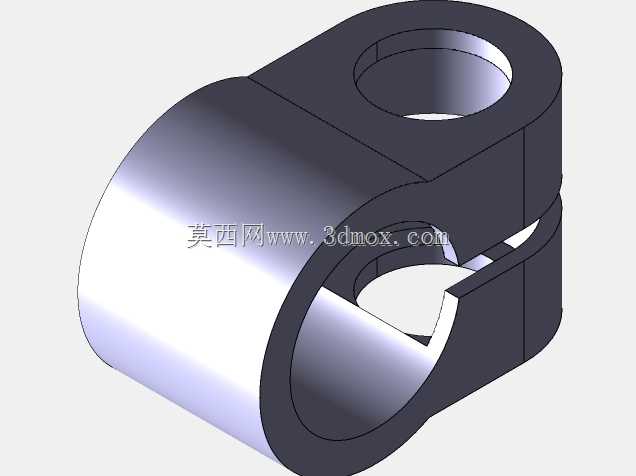

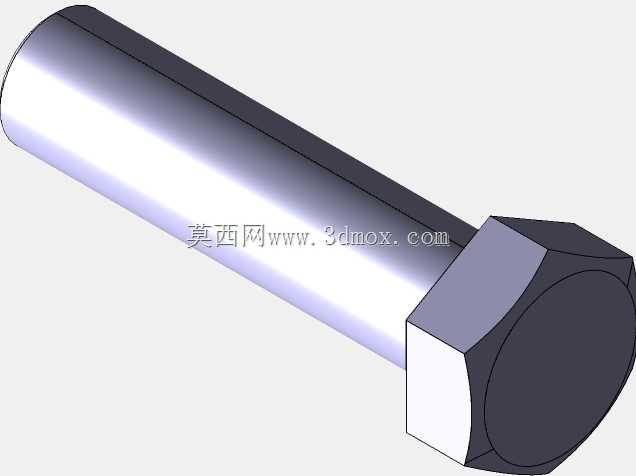

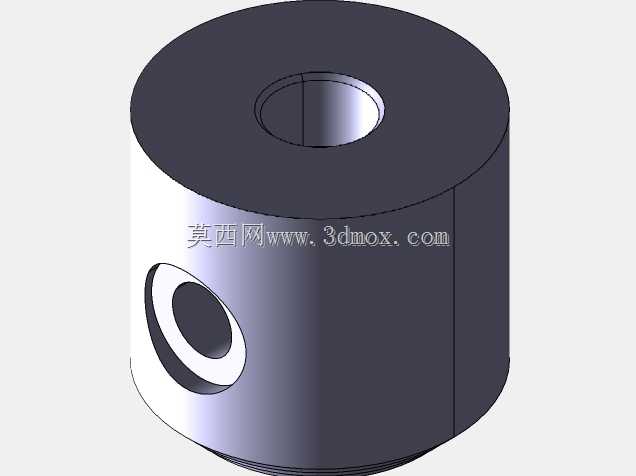

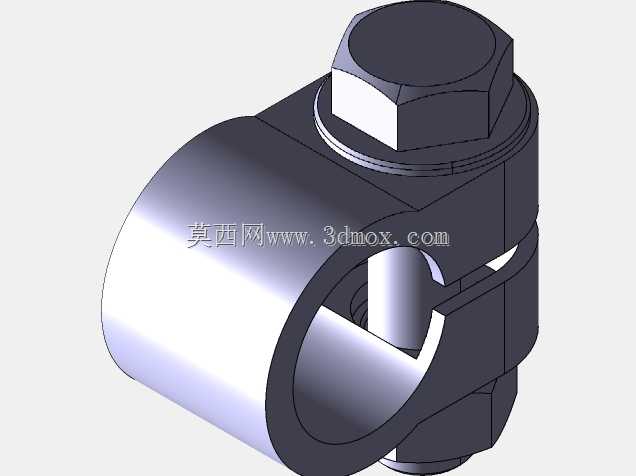

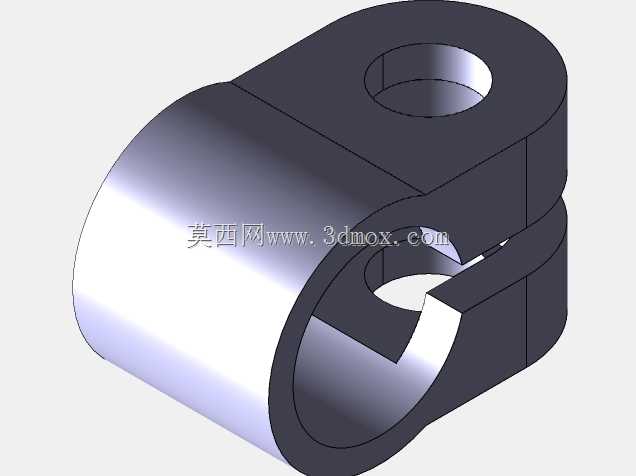

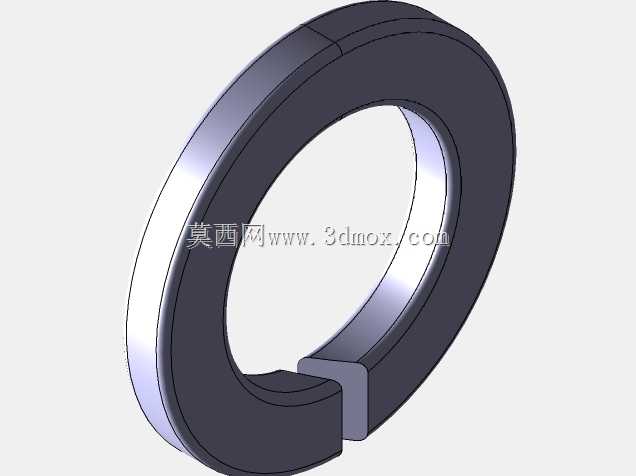

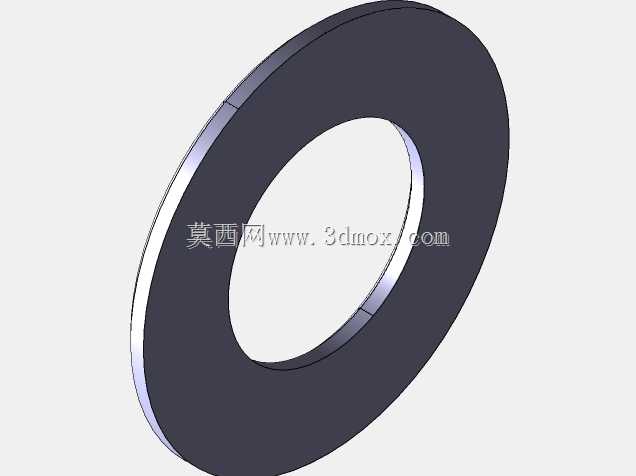

　　安装边界方面，两端铰接点的中心距是整车布置中的关键尺寸。装配状态下，油缸应处于转向机构的中位附近，使左右转向时活塞杆的伸出和缩回余量大致均衡。连接销轴需要保证足够的剪切强度和润滑条件，关节处应允许在垂直面和水平面内产生小角度转动。若铰接点约束过死，车辆行驶中车架扭转会把附加弯矩传递到活塞杆上，容易引起拉缸、密封早期磨损或杆端螺纹松动。模型中对端部螺纹、销轴孔、球头座和锁紧结构的表达，有助于在设计阶段检查装配顺序和维修可达性。

　　在功能特性上，液压转向柱塞相比纯机械连杆具有出力大、布置灵活、操作力小的特点，适合前轴载荷较大的车辆。它可以横向布置在车架与转向轮连杆之间，也可以根据底盘空间采用倾斜布置，但必须保证推力方向与转向摇臂或转向梯形的运动关系匹配。若油缸作用力线与连杆运动方向偏差过大，会降低有效推力，并在铰点处产生附加侧向力。三维设计时可通过运动草图约束两端铰点轨迹，再反推缸体长度、安装角度和行程余量。

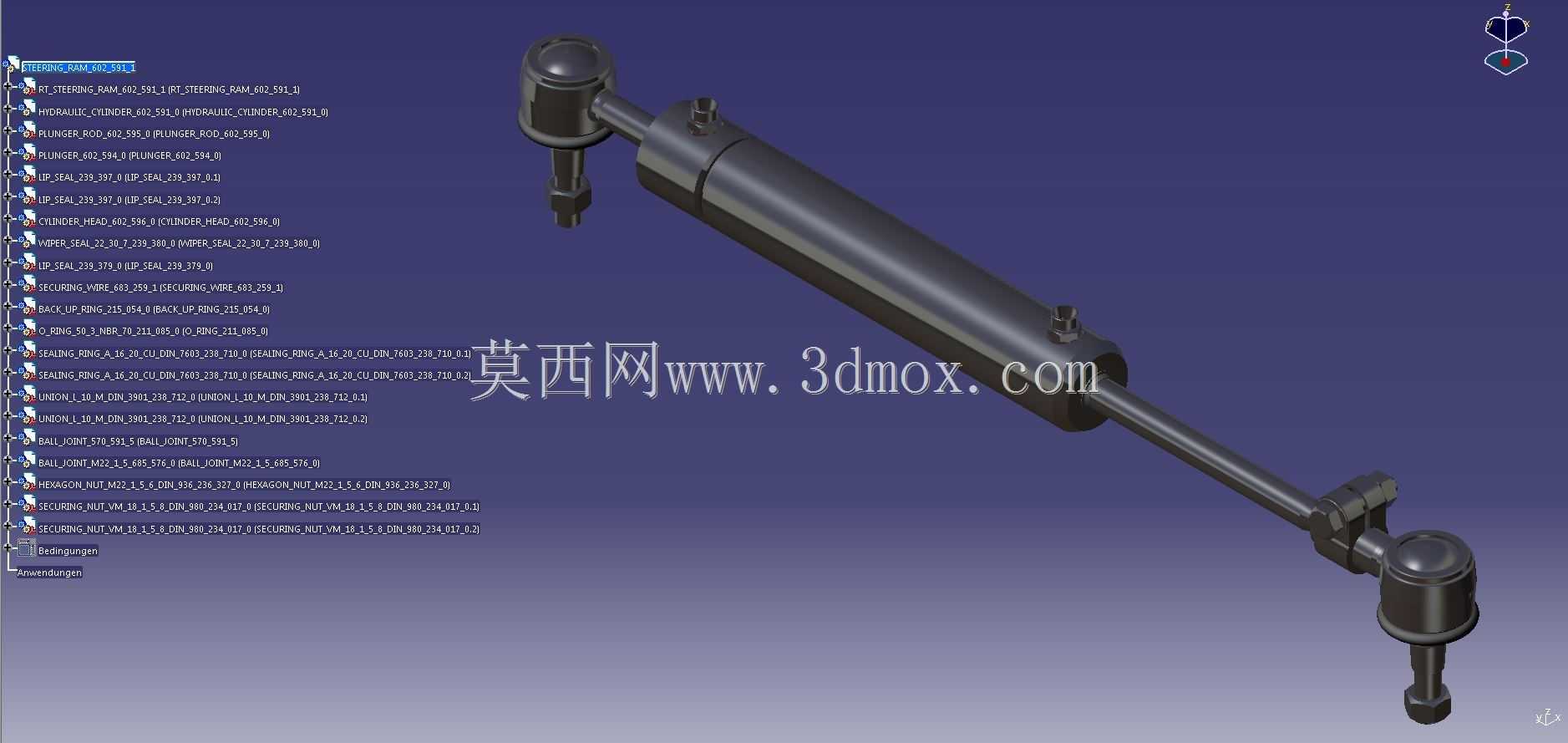

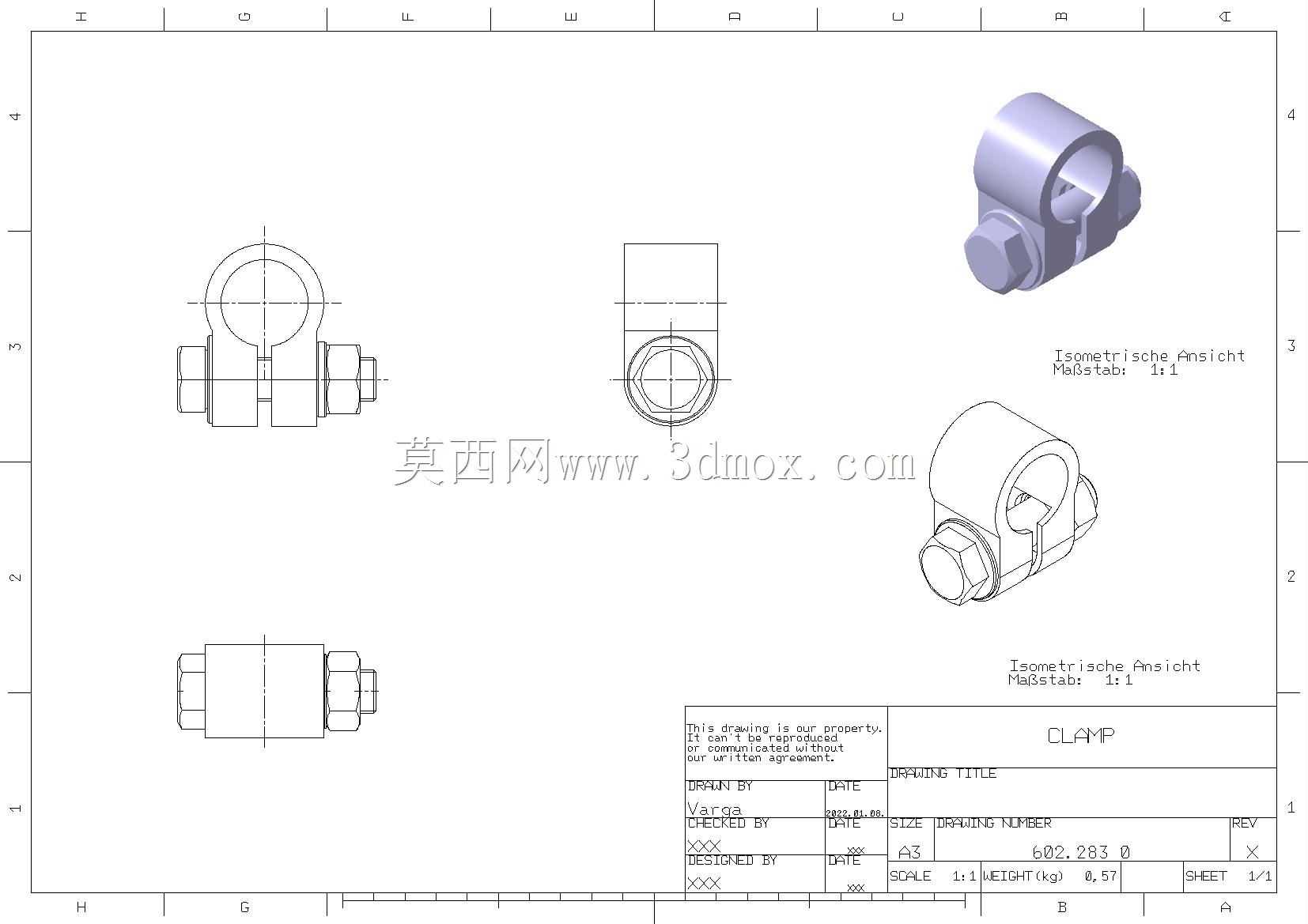

　　建模过程中，筒类零件适合采用旋转特征生成主体，再通过拉伸切除建立油口、螺纹底孔和端部配合面；活塞杆可按阶梯轴方式处理，并单独表达端部连接螺纹、扁位或销孔；两端接头、密封槽、锁紧螺母和铰接销轴应拆分装配，便于后续出工程图和明细表。装配体中需要保留活塞在缸筒内的运动关系，用极限位置检查活塞杆不会完全脱出，也不会在全缩状态下发生机械顶死。对于管路接口，还应标注接口规格和朝向，方便液压专业同步完成布管。

　　实际维护中，这类部件的故障多表现为内泄、外泄、动作无力、爬行或转向跑偏。内泄通常与活塞密封磨损、缸筒拉伤有关；外泄多发生在杆密封处；爬行则可能由系统排气不充分、导轨偏载或密封摩擦过大引起。因此结构设计不仅要满足静态强度，还要考虑密封更换、活塞杆防护、油液清洁和拆装空间。将该三维结构用于教学、选型参考或底盘布置校核时，可以直观展示液压执行元件与转向连杆之间的配合关系，也能帮助工程人员理解行程、铰点、安装角度和负载方向对转向性能的影响。
