立式小型砂带磨削打磨设备结构设计

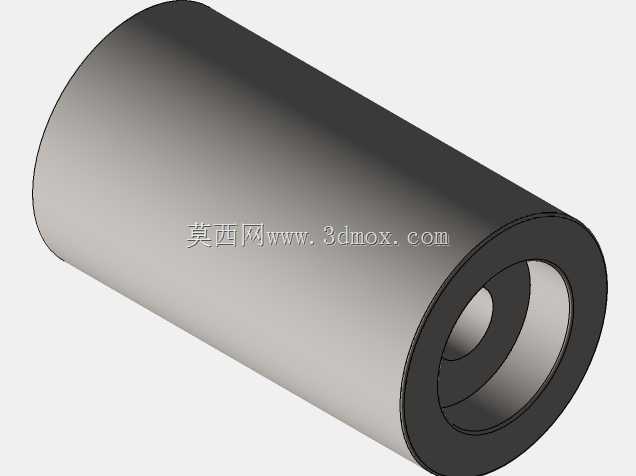

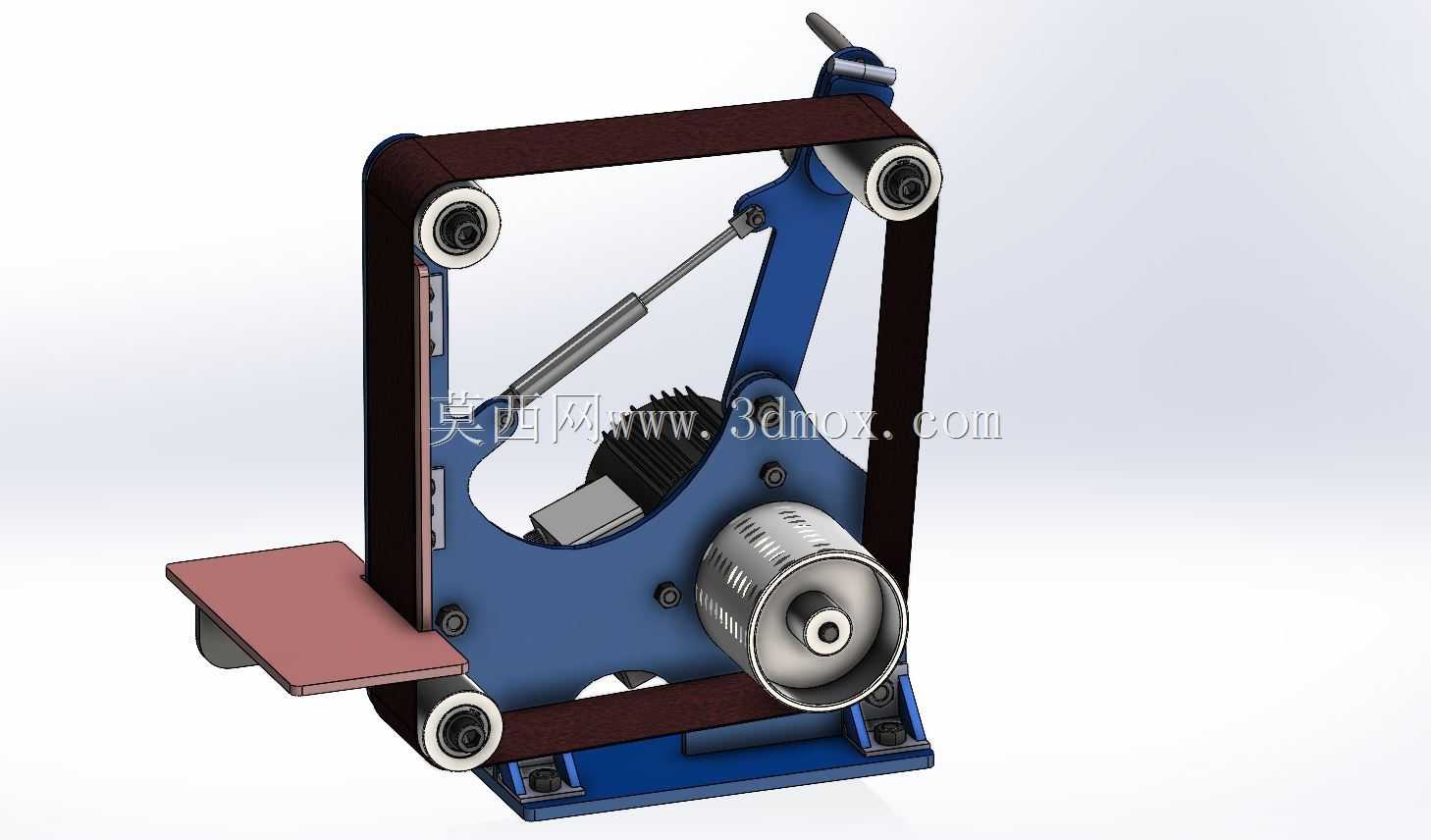

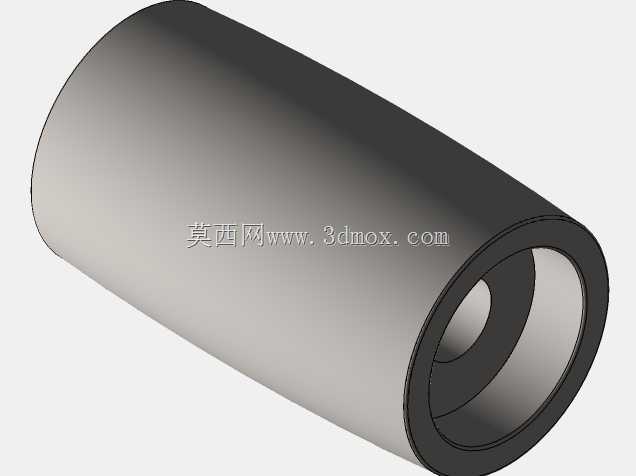

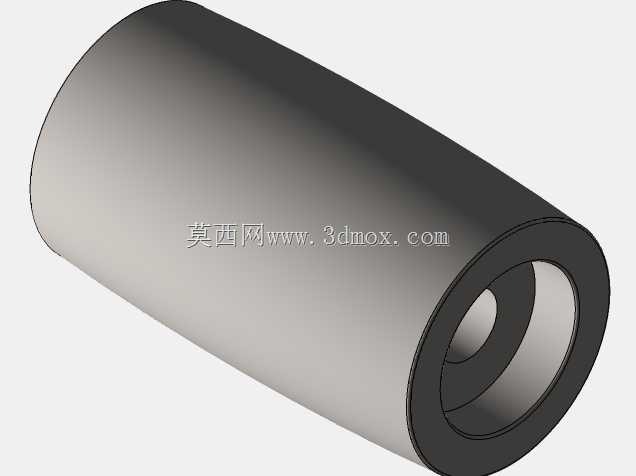

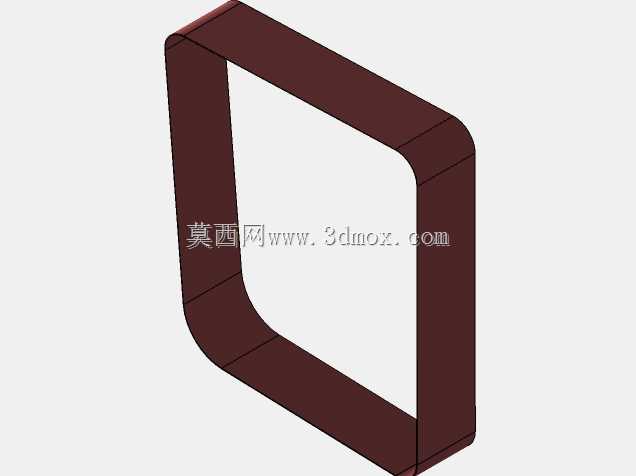

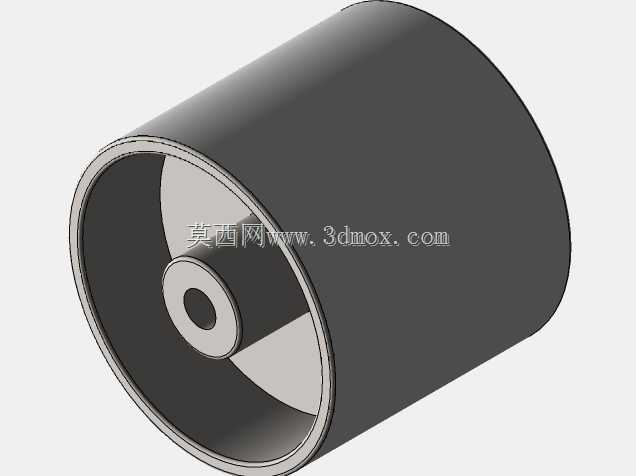

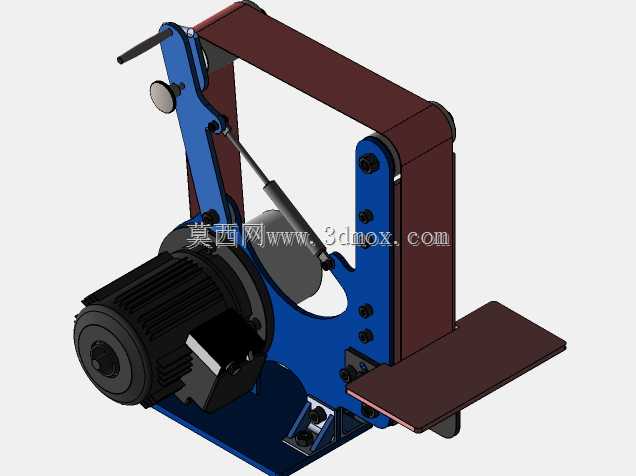

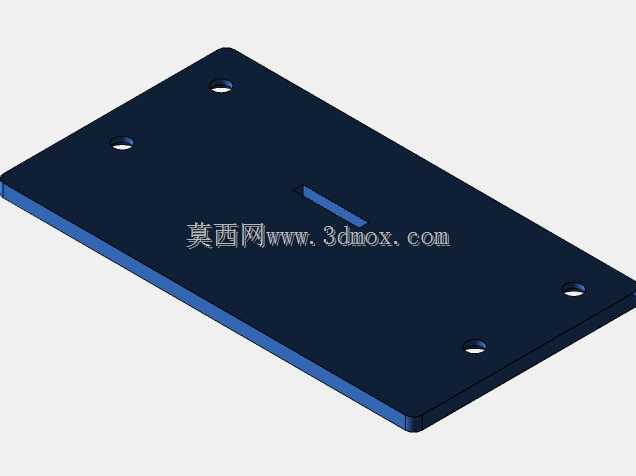

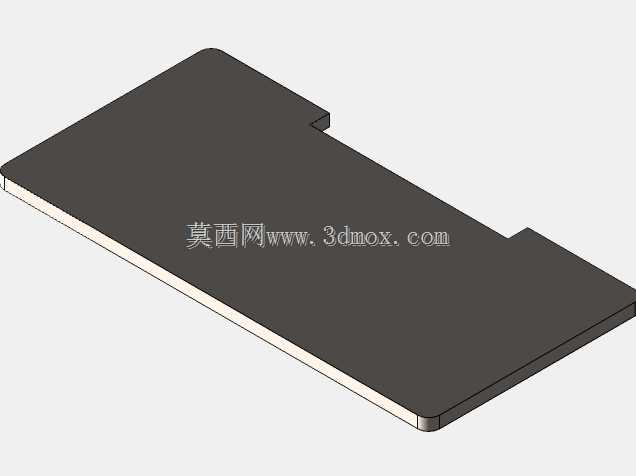

　　这款小型带式磨削设备的设计，最初瞄准的是个体五金加工、小型维修工坊、刀具DIY爱好者这类场景的实际需求——这类场景往往不需要大型工业磨床的重载加工能力，反而对设备占地、操作灵活性、建造成本有更高要求，毕竟日常处理的多是小型五金件去毛刺、手工刀具开刃、小型金属零件表面修磨、焊接焊缝打磨这类轻量磨削作业。从结构布局来看，设备采用立式框架结构，整体安装底座为平板式设计，可直接通过螺栓固定在常规工作台面上，不需要额外做混凝土基础预埋，安装边界仅需预留前后左右各150mm的操作与维护空间，整体占地不足0.1平方米，非常适合空间局促的小型作业场景。设备的核心磨削执行部件为环形砂带，通过三个导向轮完成张紧与轨迹约束，

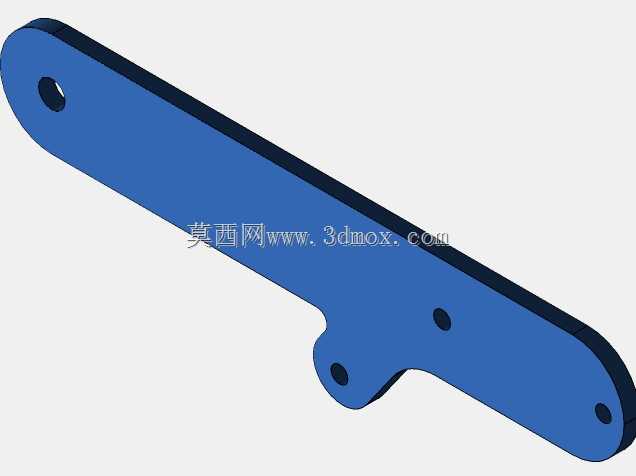

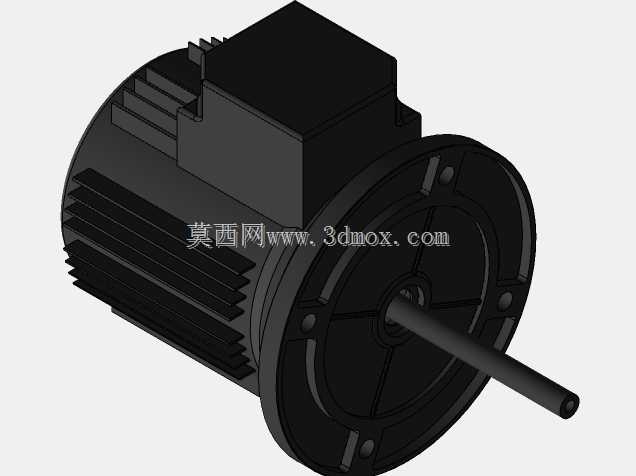

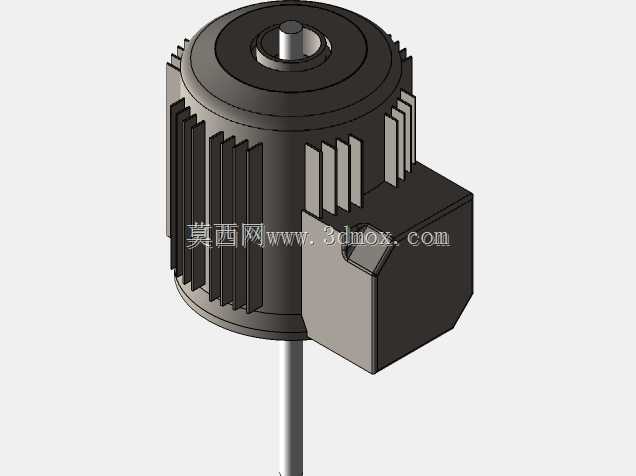

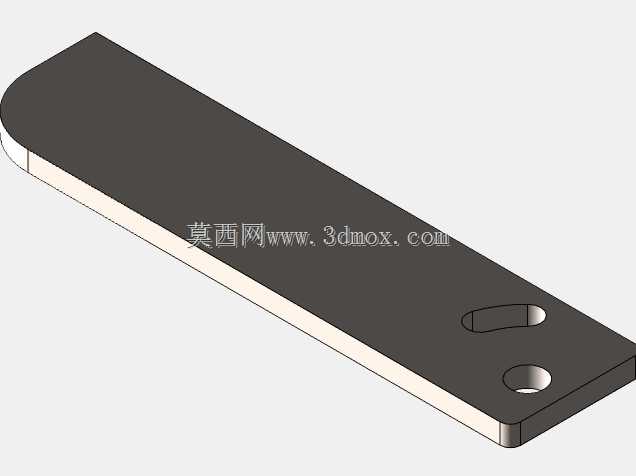

　　其中底部主动轮直接连接驱动电机输出端，省去了额外的传动皮带或齿轮减速结构，既压缩了整体结构尺寸，也减少了传动环节的功率损耗；顶部设置了可调式张紧机构，通过气弹簧辅助支撑的摆臂结构实现砂带的快速张紧与更换，更换砂带时仅需扳动摆臂即可松脱砂带，不需要额外拆卸结构件，日常维护效率更高。设备侧面设置了倾斜式工件托板，托板角度可根据磨削需求做0-45度范围调节，托板表面做了防滑耐磨处理，作业时可将工件抵在托板上完成进给，既降低了手持工件的操作强度，也能更好控制磨削角度，避免因手持不稳导致的磨削过量问题。驱动单元采用常规低压交流电机，输出转速匹配砂带磨削的最佳线速度范围，针对不同材质的磨削需求，可通过更换不同目数的砂带实现粗磨、半精磨、

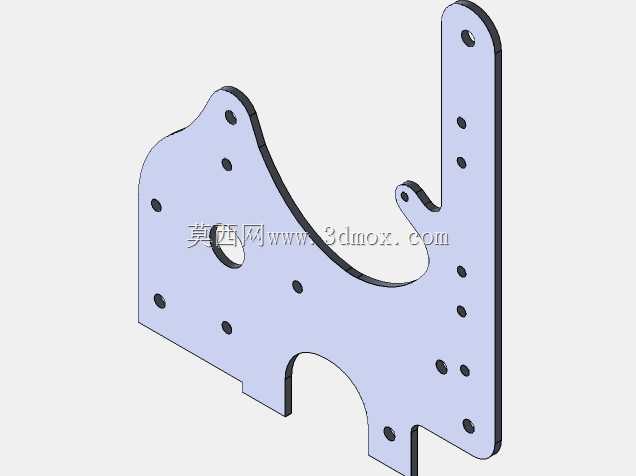

　　精磨的不同工艺要求，粗磨时可选用低目数砂带完成大余量去除，精磨时更换高目数砂带即可获得较低的表面粗糙度。结构设计上所有受力部件均采用钢板折弯焊接成型，关键连接位置做了加强筋处理，虽然整体结构紧凑，但磨削作业时的刚性足够，不会因为磨削压力产生明显的结构形变，保证磨削精度的稳定性。设备的张紧摆臂还设置了角度微调结构，可调整砂带的跑偏量，避免砂带运行过程中出现偏磨、脱落的问题，长时间连续运行也能保持稳定的工作状态。不同于大型工业磨削设备的复杂防护与配套结构，这款设备的设计做了最大化的简化，没有多余的冗余结构，所有部件都服务于核心的磨削功能，建造成本可控，同时完全能满足日常轻量磨削作业的使用需求，不管是小型加工户做零件修磨，还是手工爱好者做刀具打磨、五金件整形，都能适配对应的作业场景，实际使用时操作门槛低，不需要复杂的培训即可上手作业。
