可适配多驱动方案的五轴CNC旋转工作台

　　在精密多轴加工场景中，五轴旋转工作台是实现复杂曲面、异形结构件一次装夹完成多面加工的核心功能部件，常见于航空航天结构件加工、精密模具型腔铣削、医疗器械复杂零件加工等场景，能够有效减少工件重复装夹的定位误差，缩短加工工序流转时间，提升复杂零件的加工精度一致性。这款五轴CNC旋转工作台在设计阶段就围绕驱动系统的可变性做了针对性结构预留，整体采用模块化的腔体布局，将传动容纳腔、驱动安装位、回转支撑定位面做了标准化接口设计，可兼容六种不同规格、不同传动形式的驱动器配置，既可以适配伺服电机直连的高转速低扭矩方案，满足小型精密零件的高速多轴联动加工需求，也可以搭配减速机构实现大扭矩低转速输出，适配重型异形零件的重载切削工况。从结构布局来看，

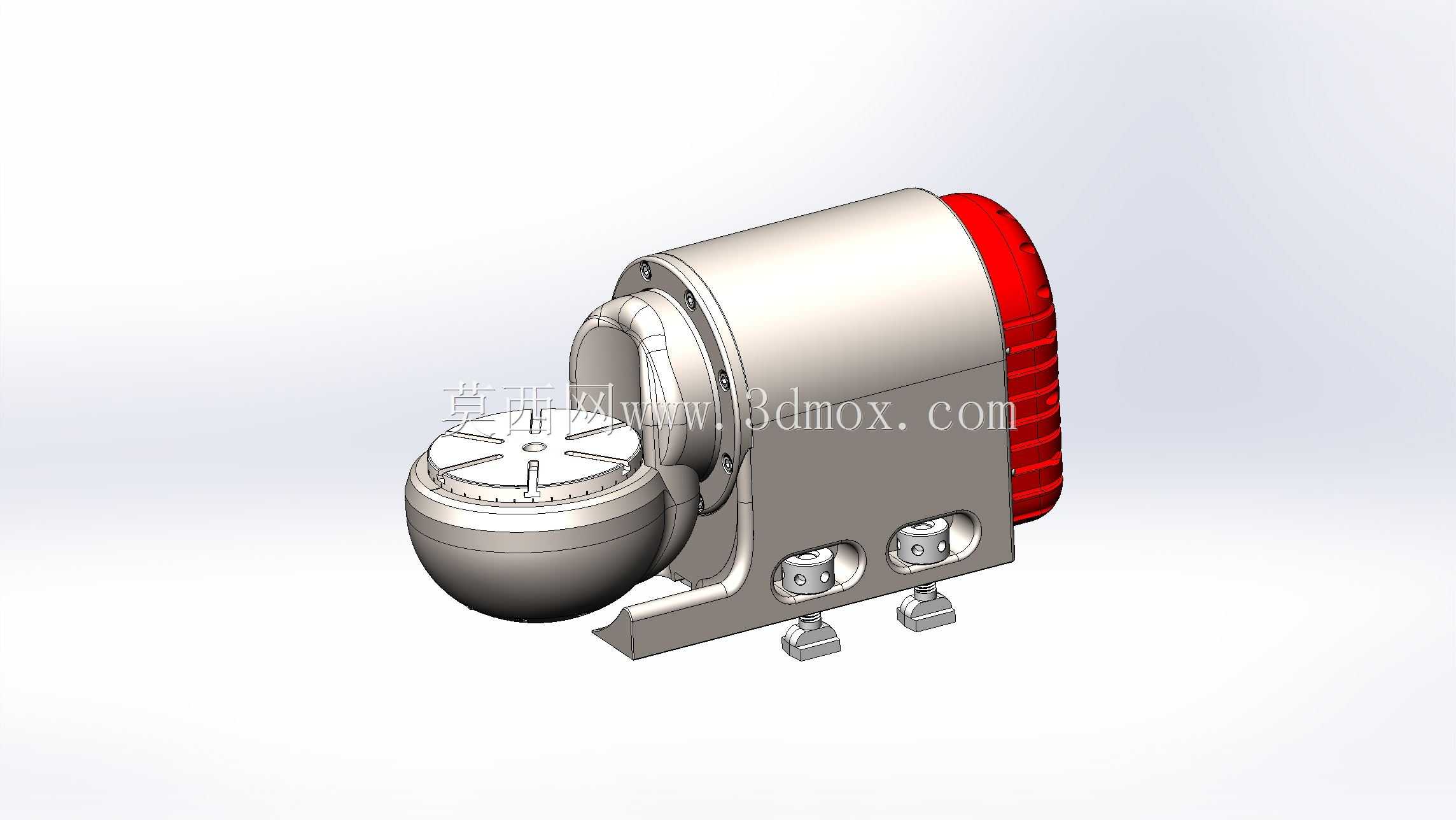

　　该转台采用卧式回转主体搭配端面定位法兰的结构形式，回转主体的外壳采用分体式拼接设计，一侧预留驱动组件的安装接口，端盖部分做了密封槽位预留，可适配不同防护等级的密封件安装，满足切削液喷淋、金属粉尘环境下的长期运行防护需求。内部传动腔体的筋位布局经过优化，既保证了整体结构刚性，避免高速回转或重载切削时的结构形变，也预留了足够的走线、润滑通道空间，方便不同驱动方案下的线路布设与润滑管路接入。安装边界方面，转台底部设置了标准化的定位键槽与螺栓安装孔位，可直接匹配常规立式加工中心、龙门加工中心的工作台T型槽间距，不需要额外做过渡转接板即可完成安装固定，回转端面的夹具安装孔采用通用孔系布局，可兼容三爪卡盘、定制专用夹具、

　　真空吸附平台等多种常用工装的安装，不需要二次加工转台端面即可完成工装适配。设计过程中针对不同驱动方案的安装同轴度做了统一基准设计，所有驱动安装位都以回转支撑的中心轴线为统一加工基准，更换不同驱动组件时不需要重新调整回转同轴度，可大幅降低现场改造换型的调试时间，也方便用户根据自身加工场景的负载、转速需求灵活选择驱动配置，不需要整体更换转台主体即可适配不同的加工工况。转台的回转锁紧机构采用内置式布局，不额外占用外部安装空间，可在分度定位后实现可靠锁紧，承受切削过程中的径向与轴向切削力，避免加工过程中的转台微位移影响零件加工精度。
