汽车型材加工用双头锯切设备结构

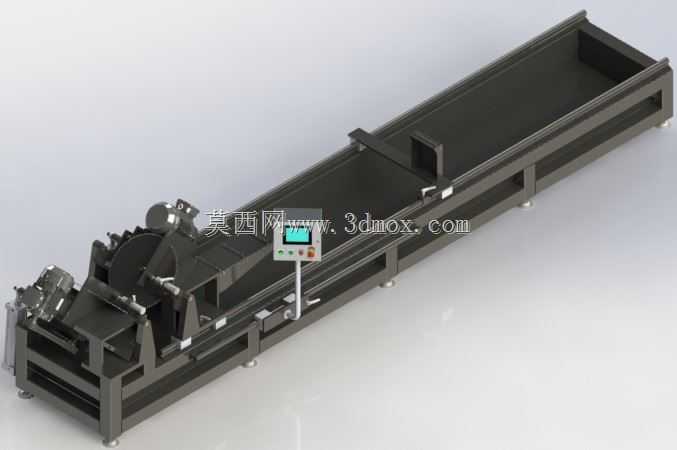

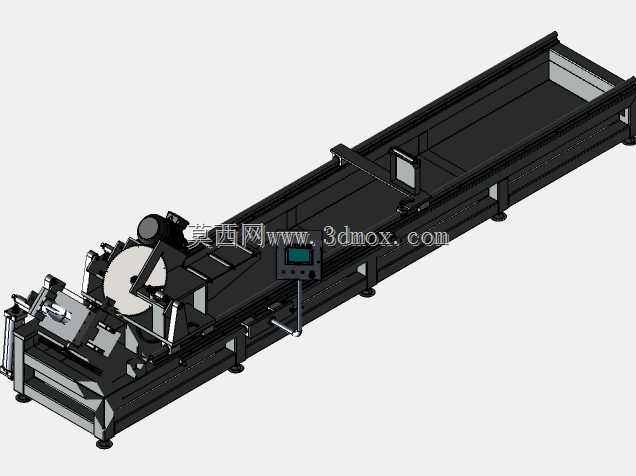

　　这款双头锯切设备主要面向汽车铝型材零部件的批量锯切加工场景，在汽车零部件生产车间的型材下料工段承担核心加工职能，可同时完成型材两端的定尺锯切作业，相比单头锯设备能减少一次装夹定位的工序耗时，大幅提升长尺寸型材的下料加工效率。设备整体采用长床身焊接框架结构，底部预留可调式支撑脚安装位，安装时可通过调整支撑脚高度找平床身，抵消地面平整度误差带来的导轨安装偏差，床身上部铺设直线导轨作为锯头移动的承载导向结构，两个锯切机头可沿导轨方向独立调整间距，适配不同长度规格的型材加工需求，调整到位后通过气动锁紧机构固定机头位置，避免锯切过程中机头移位影响加工尺寸精度。床身中间设置型材定位输送托架，托架表面排布耐磨尼龙垫块，

　　避免型材输送过程中表面出现划伤，托架两侧配置气动压紧机构，锯切作业前可自动压紧型材，消除型材装夹间隙，防止锯切过程中型材窜动导致的切口崩边、尺寸超差问题。每个锯切机头集成了锯片驱动电机、进给导轨、防护罩壳与操作控制单元，锯片进给采用直线导轨导向、气缸驱动的进给方式，进给速度可通过气源处理件的节流阀调整，适配不同壁厚、不同材质型材的锯切进给需求，避免进给速度过快导致锯片崩齿、进给过慢降低加工效率的问题。设备的操作控制单元布置在床身侧方的可移动支架上，支架可沿床身长度方向滑动，操作人员可根据上料位置调整操作盒位置，操作盒上设置有急停按钮、启动按钮、长度参数设置显示屏，可直接输入需要加工的型材长度参数，设备自动调整两个锯头的间距，

　　减少人工测量调整的耗时。锯切位置配套有全封闭防护罩，避免锯切过程中铝屑飞溅伤人，防护罩下部设置排屑口，可配套工业吸尘器或者排屑输送机，将锯切产生的铝屑集中收集处理，保持加工区域的整洁。设备整体的安装边界需要预留上料操作空间、出料堆放空间以及电控柜、气源处理单元的安装位置，床身长度方向的两侧至少预留1.2米的操作维护空间，方便后期更换锯片、调整导轨精度、检修驱动电机等维护作业。在设计过程中，重点考量了长床身的刚性问题，床身框架采用矩形钢管焊接后做去应力退火处理，避免长期使用过程中床身变形导致导轨直线度超差，影响锯切的端面垂直度与尺寸精度，两个锯头的安装基面经过龙门铣一次性加工成型，保证两个锯切主轴的同轴度与垂直度误差控制在允许范围内，确保锯切后的型材两端面平行度符合图纸要求，不需要二次打磨修正即可直接进入下一道加工工序。
