橙色π零点2嵌入式开发板结构设计

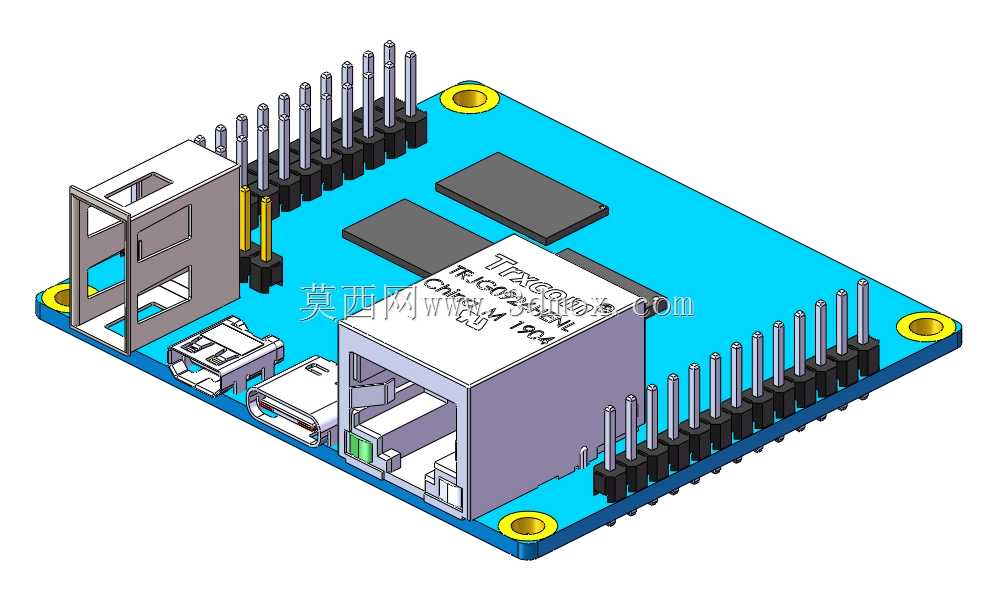

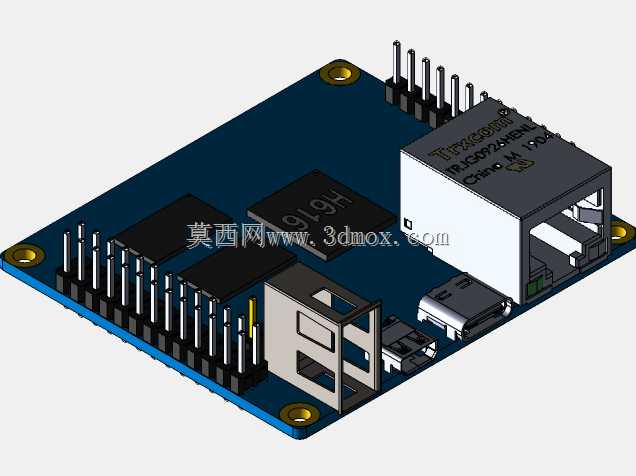

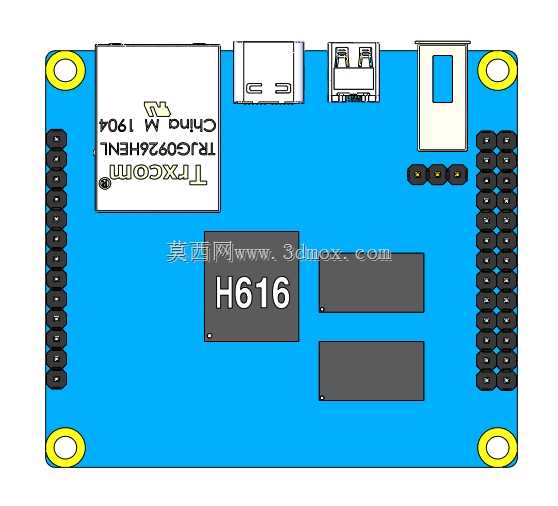

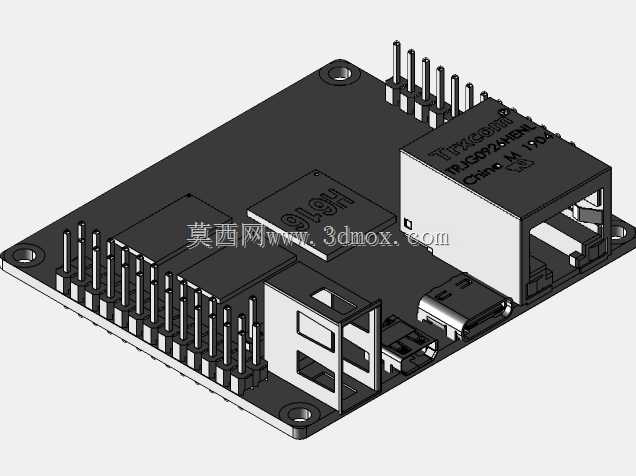

　　这款嵌入式开发板的结构设计，围绕边缘计算、小型智能硬件开发的实际场景展开，核心板载主控芯片区域做了独立的布局避让，所有外接接口的位置排布充分考虑了嵌入式项目装机后的走线空间与插拔操作边界。板体四角预留的标准安装孔位，匹配通用嵌入式外壳的固定柱间距，安装时不需要额外做转接支架，可直接固定在常规工控壳体、小型智能终端的内部安装位上，适配多数桌面级、壁挂式小型智能设备的内部安装空间。板载的双USB接口、微型HDMI接口排布在板体同侧边缘，接口伸出高度与板体表面的元器件最高处齐平，装机后接口端面可与外壳开孔完全贴合，不会出现接口凹陷或者突出过多的问题，避免外接设备插拔时对板体造成额外应力。排针区域沿板体两侧长边排布，针脚间距采用标准2.

　　54mm规格，可直接对接通用扩展板、外接传感器模块，不需要额外定制转接线材，做二次开发时能快速搭建硬件原型。板体上的存储芯片、电源管理芯片区域，在结构设计时预留了足够的散热间隙，贴装散热片时不会和周边排针、接口产生干涉，长时间高负载运行时的散热空间充足，不会因为元器件排布过于紧凑导致热量堆积。设计过程中对所有板载元器件的高度做了统一校核，最高元器件的高度控制在常规嵌入式外壳的内部净高范围内，不需要对壳体做额外的铣削加工就能完成装配。板体边缘做了圆角处理，避免装机操作时板边毛刺划伤操作人员或者损坏内部线材，电源输入接口的位置远离高频信号走线区域，减少电源干扰对核心主控运行稳定性的影响。整个板型的长宽尺寸控制在手掌大小范围内，

　　适合对安装空间有严格限制的小型智能硬件项目使用，不管是做智能家居控制终端、小型边缘计算网关，还是嵌入式学习开发使用，都能满足结构装配与硬件扩展的实际需求，所有接口的位置公差控制在合理范围内，外接配件插拔时不会出现对位不准、卡滞的问题。
