布线用六类水晶头连接器结构设计

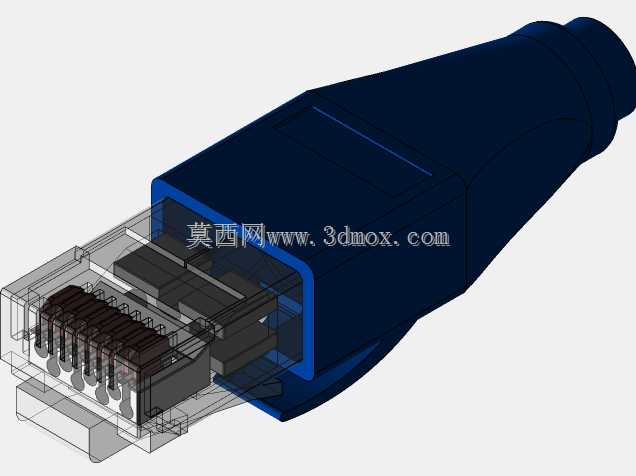

　　在综合布线工程、机柜内部理线、工业以太网组网场景中，这类六类RJ45连接器是实现链路端接的核心基础部件，不同于普通民用级水晶头，该结构针对高密度布线场景做了适配优化，能在狭小的配线架端口间隙中完成插拔操作，不会因为尾部护套尺寸过大挤占相邻端口的操作空间。从结构设计逻辑来看，前端的8P8C接触片排布严格遵循六类传输性能要求，金片接触端的错位排布能降低线对间的串扰值，满足千兆传输的阻抗匹配要求，接触片根部的压接槽做了导向倒角，穿线时能让单根铜芯顺利滑入压接位置，减少压接过程中线芯偏移导致的接触不良问题。尾部的蓝色注塑护套采用渐变锥度结构，从压接位置到线缆出口处的直径平滑过渡，既可以对网线外皮形成足够的抱紧力，

　　避免线缆拖拽时拉力直接传导到线芯压接点，又能让弯折时的应力均匀分散，不会在护套根部出现死折影响线缆使用寿命。设计时充分考虑了现场施工的操作边界，整体压接后的总长度控制在常规打线工具的适配行程范围内，不需要额外更换特殊压接模具就能完成端接，护套侧面的防滑纹理做了细微的凹凸处理，戴防滑手套操作时也能顺利插拔，不会出现打滑脱手的情况。接触片的镀层厚度按照工业级使用场景做了冗余设计，在机房多尘、温湿度波动的环境下，能减少接触表面氧化导致的传输性能衰减，前端的透明塑壳采用高透抗冲击PC材质，压接后可以直接观察内部线芯的排布顺序，快速排查线序错位、线芯未顶到前端的施工问题，不需要反复拆解检查。在安装边界上，

　　该连接器的宽度尺寸与标准六类配线架端口、交换机RJ45端口的卡槽完全匹配，插入后卡扣的卡接量控制在合理范围，既能保证连接时不会因为轻微拉扯脱落，拆卸时按下卡扣也不需要过大的按压力，不会出现卡扣断裂或者难以拔出的问题。护套尾部的进线孔径适配标准23AWG六类非屏蔽线缆的外径，穿线时不需要额外修剪线缆外皮的多余部分，压接后护套边缘刚好卡在网线外皮的裁切位置，能形成有效的应力释放结构，即使布线过程中反复弯折跳线端部，也不会出现线芯断裂、传输丢包的问题。
