苹果iPhone13系列手机整机外观结构数模

　　这套三维数模覆盖iPhone13全系列四款机型的整机外观与关键结构边界，建模基准完全对齐苹果官方配件设计指南给出的公差与尺寸要求，所有机身轮廓、摄像头凸台、按键开孔、接口位置均按照量产机实测尺寸还原，没有随意简化的曲面偏差，能够直接作为手机周边配件开发的基准参照使用。

　　做手机配件结构设计的工程师都清楚，消费电子配件的适配容错空间极小，保护壳、钢化膜、磁吸支架、镜头保护圈、无线充电模组这类产品，只要机身轮廓偏差超过0.1毫米，就会出现壳料装不上、开孔对位偏移、按键卡滞、磁吸对位不准的问题。以往很多项目前期靠网上零散的二维尺寸图或者逆向扫描的点云做参考，扫描数据经常存在曲面变形、特征缺失的问题，后期开模后反复修模，既耽误项目进度也增加模具改模成本。这套数模把四款机型的所有外部装配特征全部做了精准还原，从项目概念阶段就可以直接导入建模软件作为参照，省去大量逆向测绘的工作量。

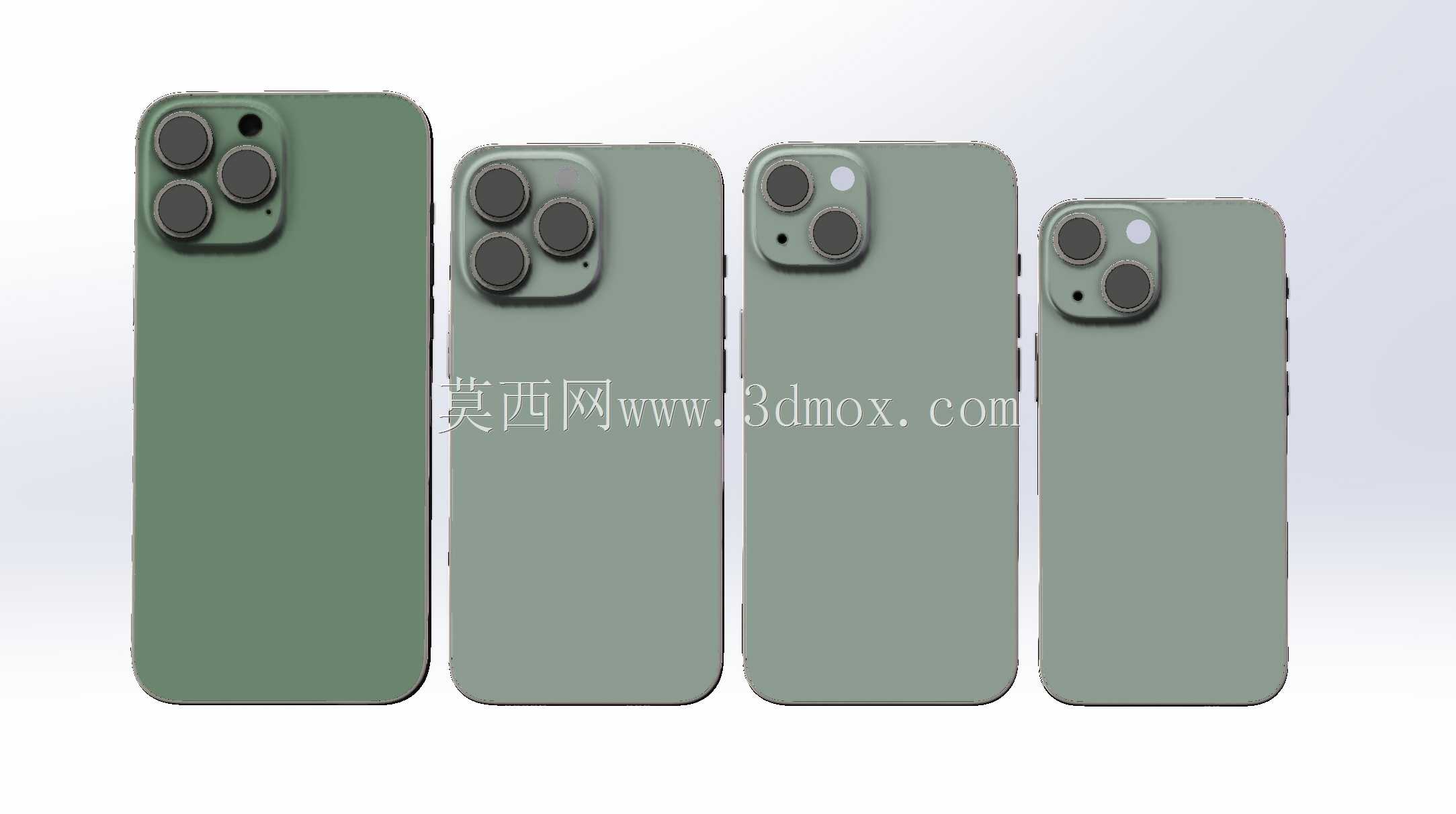

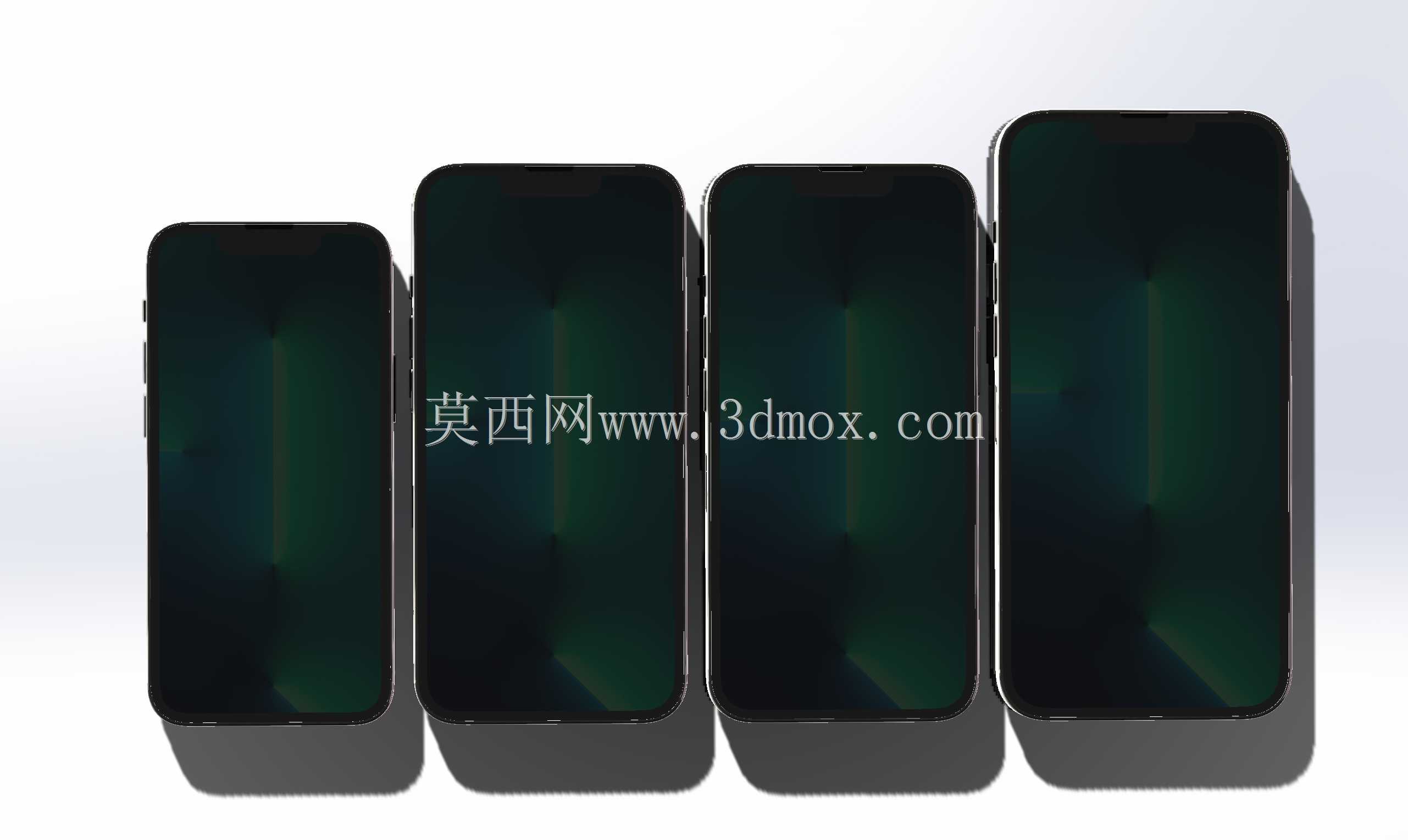

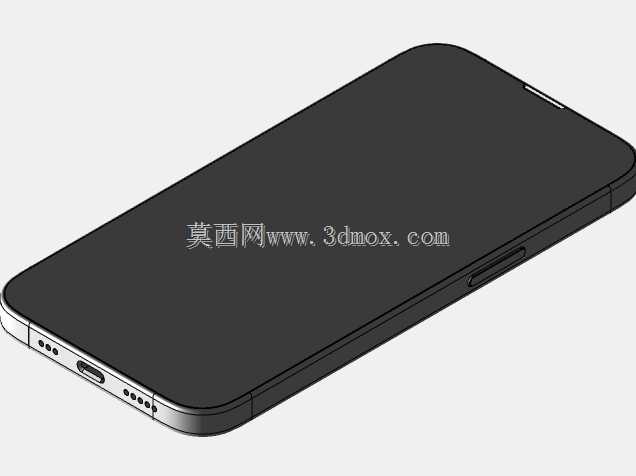

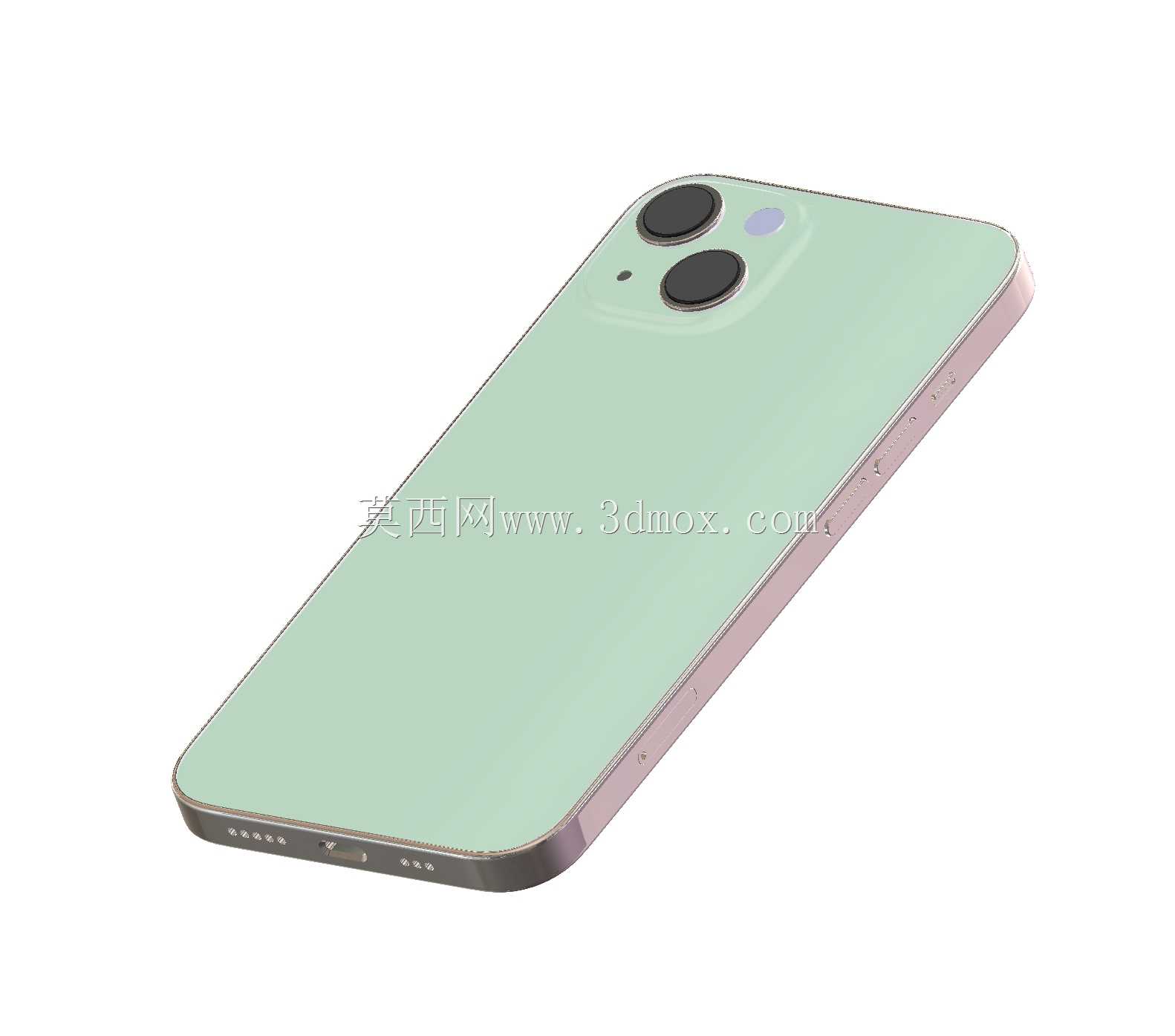

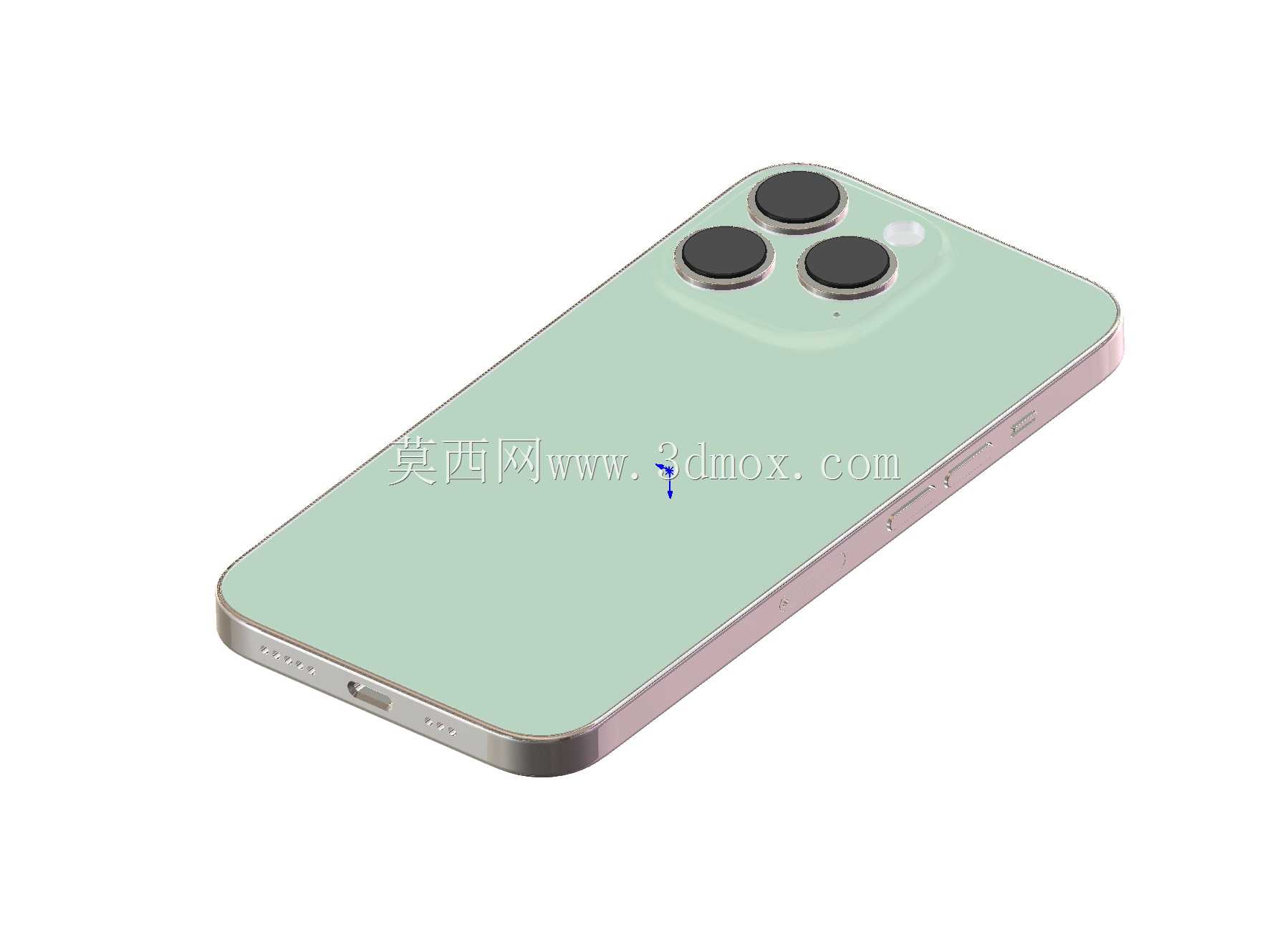

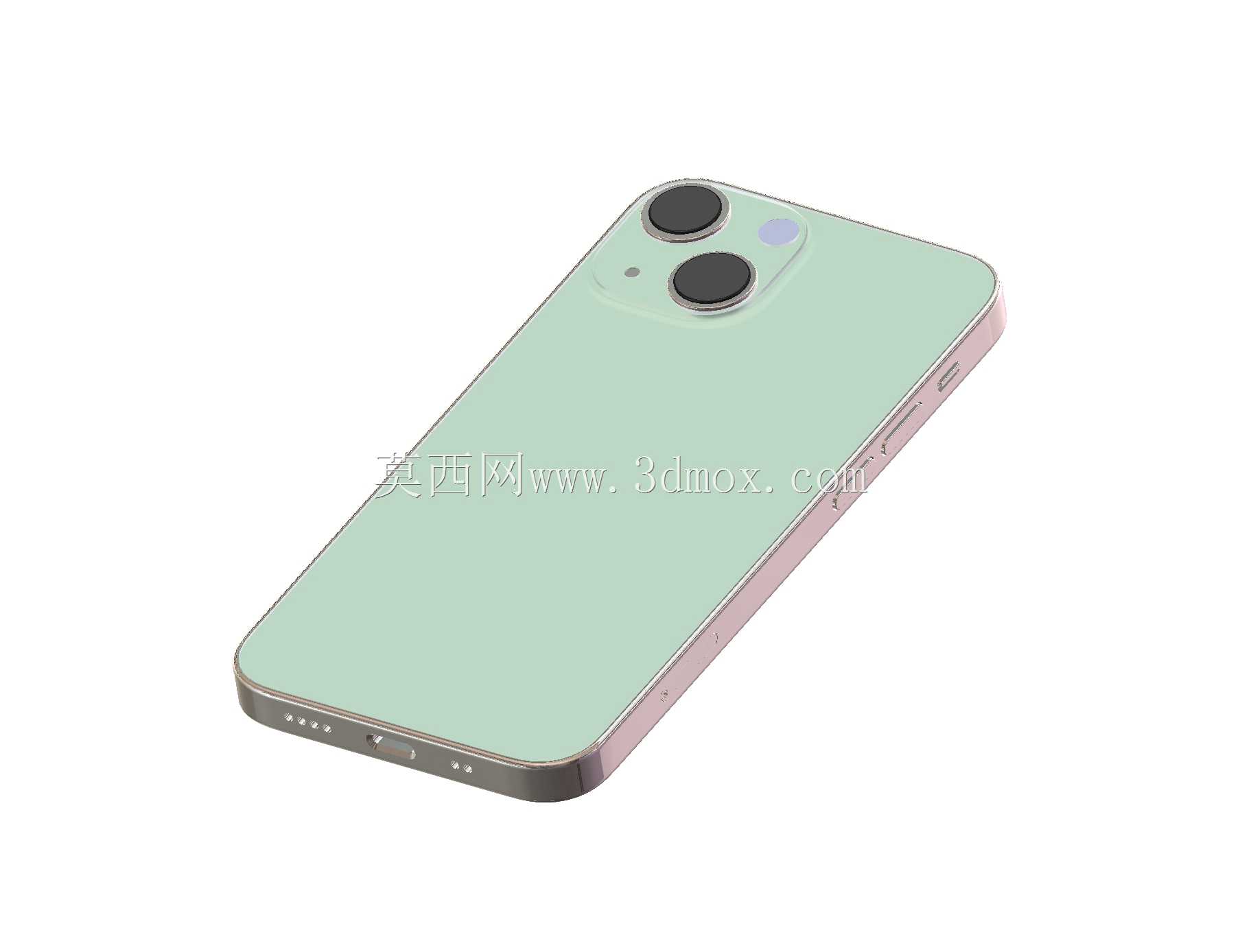

　　数模里四款机型的尺寸边界做了明确区分：iPhone13 Pro Max作为大屏旗舰，机身长宽厚、摄像头模组的凸起高度、三摄LiDAR的布局位置都单独做了特征标定；iPhone13 Pro的机身尺寸更小，摄像头模组的外轮廓圆角、闪光灯与麦克风开孔的相对位置和大屏版本保持一致但整体缩放比例准确；iPhone13与iPhone13 mini采用双摄对角布局，摄像头凸台的圆角半径、两颗镜头的中心距、侧边按键的高度位置都和三摄版本做了差异化区分，不会出现不同机型特征混淆的问题。机身侧面的静音拨片、音量键、电源键的突出高度，底部Lightning接口的开孔宽度、两侧扬声器孔的排布间距，背面摄像头区域的玻璃台阶落差，所有和配件装配相关的边界尺寸都没有做省略处理。

　　在实际配件开发场景里，这套数模可以支撑多类产品的设计校验：做全包保护壳的时候，可以直接参照机身外轮廓偏置壁厚，提前预留0.1到0.15毫米的装配间隙，在摄像头开孔位置直接匹配凸台轮廓做加高保护，避免壳料边缘刮花镜头玻璃；做钢化膜的时候，可以参照屏幕正面的2.5D圆角边界，确定膜片的可视区域与丝印黑边宽度，规避白边、顶壳的问题；做磁吸无线充电配件的时候，可以参照机身背部磁吸线圈的对应位置，定位磁铁阵列与充电线圈的安装坐标，保证充电对位精度；做外接镜头、镜头保护盖这类产品时，可以直接匹配摄像头凸台的外圈尺寸，设计卡扣或者粘接结构，不用再反复手板实测调整尺寸。

　　建模过程中所有机身曲面都采用连续G2过渡，侧边中框的圆弧倒角、屏幕与中框之间的衔接曲面、背板玻璃的弧度都和实机保持一致，不会出现曲面生硬转折的问题，导出到各类三维软件中都可以直接进行曲面偏置、切除、装配干涉检查。数模同时保留了不同机型的特征差异点，比如Pro版本的LiDAR传感器开孔、普通版本的麦克风小孔位置，都做了独立特征，设计师在做对应机型的配件时可以快速调取对应机型的基准，不用反复核对不同版本的结构区别。

　　对于结构设计从业者来说，这类经过尺寸校验的基准数模最大的价值，就是把前期测绘的误差从源头消除，从方案设计阶段就把装配干涉、尺寸超差的问题排查掉，减少手板验证的轮次，缩短配件产品的开发周期，也避免开模后因为基准尺寸错误导致的模具报废风险。
