无动力重力式辊道输送架结构设计

　　这类无动力辊道输送设备，在机加工车间、装配产线、仓储分拣区的应用十分普遍，不需要额外配置驱动单元，完全依靠物料自身重力或者人工辅助推送，就能完成工件在不同工位间的短距离转运，相比带式输送设备，它的承载能力更强，对硬质箱体、托盘装夹的金属工件适配性更好，日常维护仅需定期检查辊筒转动顺滑度即可，运维成本远低于动力输送线。

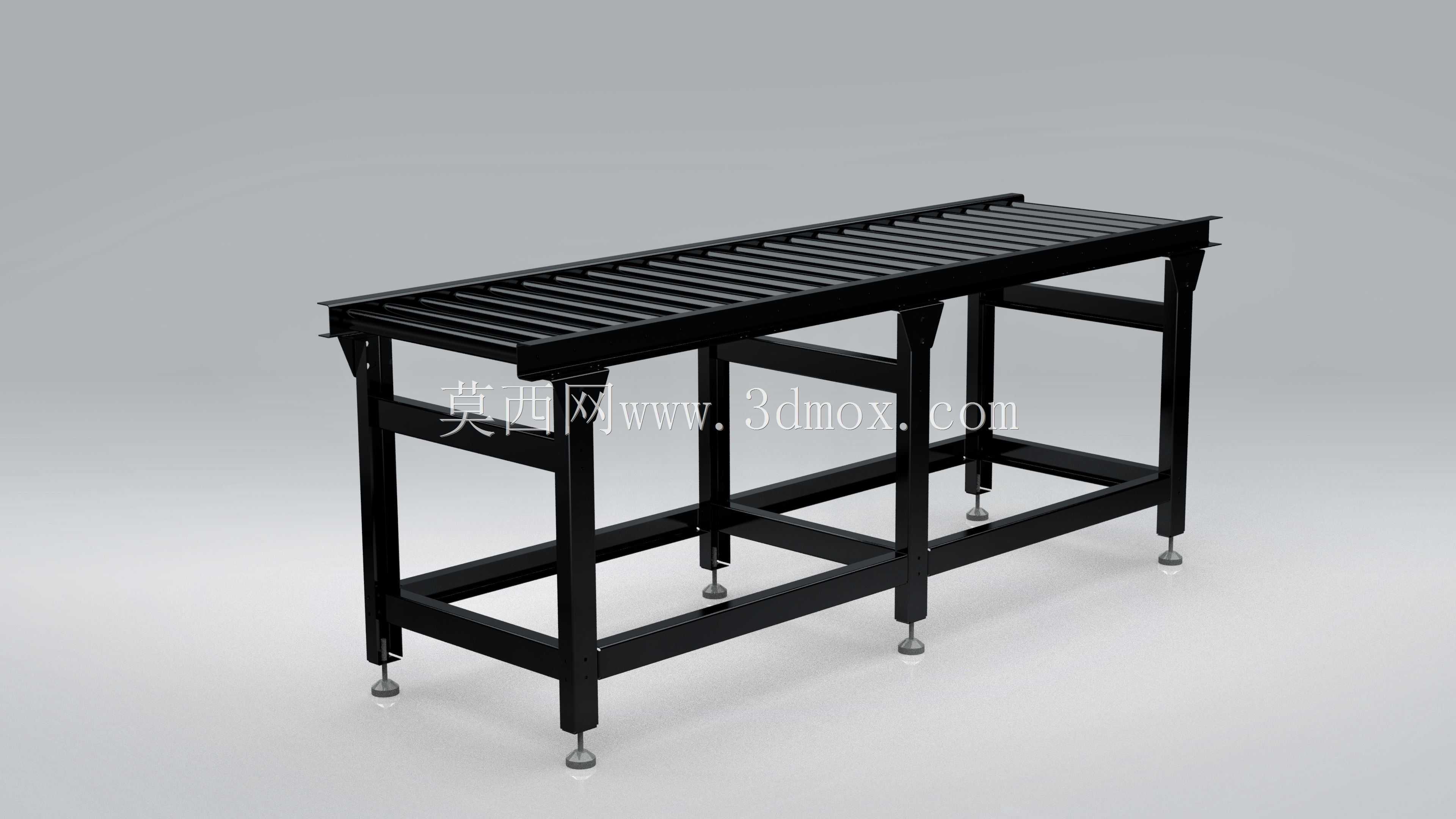

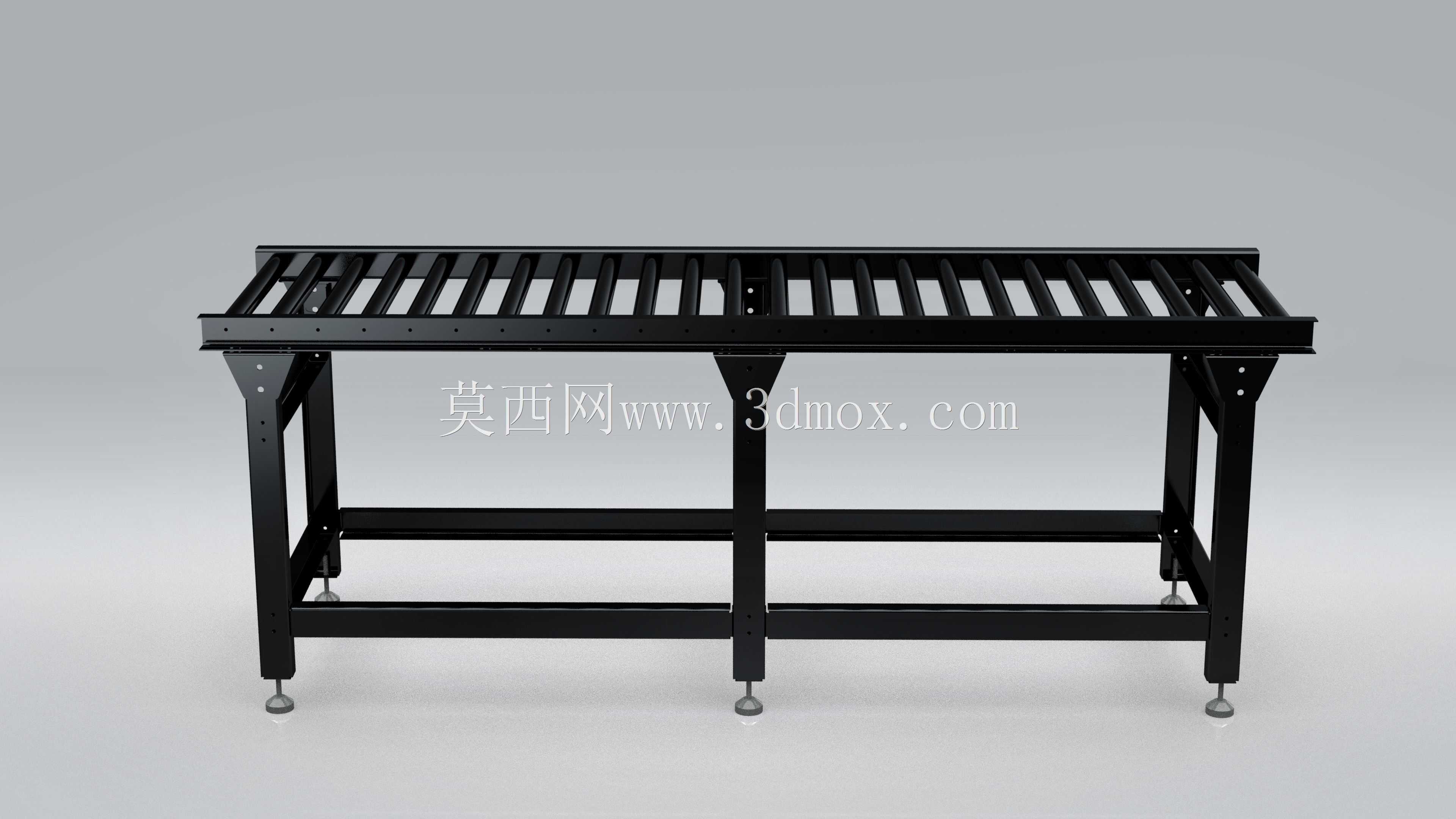

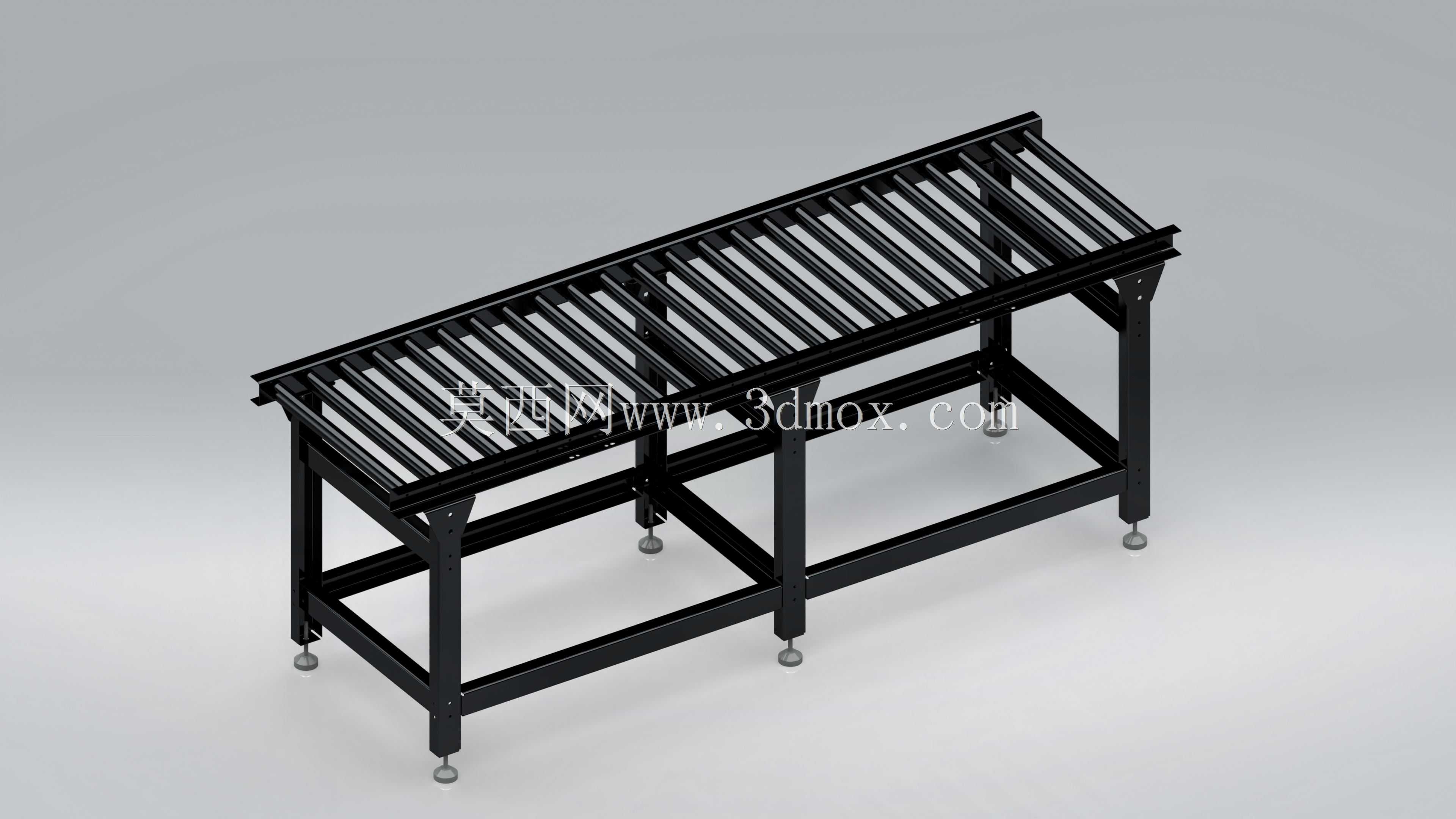

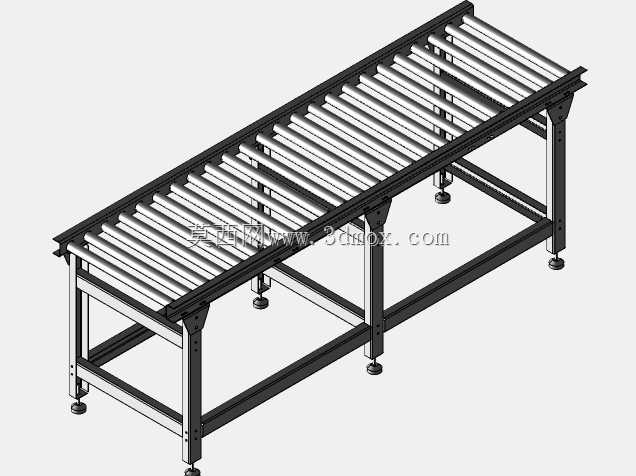

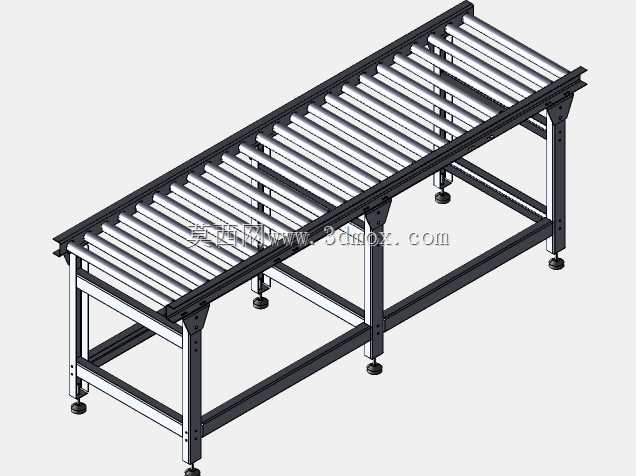

　　从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，框架底部配置可调脚杯，可根据现场地面平整度调整整体水平度，避免因地面倾斜导致物料溜放速度失控或者卡滞，支腿之间设置横向与斜向的方管拉筋，抵消满载状态下框架的侧向形变，保证长周期使用的结构稳定性。辊筒采用等间距排布，间距尺寸根据日常转运的工件最小底面尺寸确定，避免小件掉落至辊筒间隙，辊筒内部配置标准SKF系列轴承，转动阻力小，即使推送较重的金属工件也不会出现卡涩问题。

　　安装边界方面，该设备整体长度2500mm、宽度715mm、工作面高度930mm，这个高度刚好匹配常规机加工设备的出料口高度，以及站立作业人员的操作舒适高度，不需要额外配置转接台就能直接对接车床、铣床的出料端，也可以多段拼接组成更长的无动力输送线，适配不同车间的布局需求。设备整体宽度控制在715mm，不会占用过多车间通道空间，侧边框架预留了安装孔位，可根据需求加装侧边挡条、工位阻挡器等附件，满足不同物料的转运需求。

　　在实际选型应用中，这类无动力辊道常布置在机加工工序之间作为缓存输送段，比如CA6140车床加工完成的工件，可直接从出料端推到辊道上，顺着辊道滑到下一道铣削工序的上料位，减少人工搬抬的作业强度，也能避免工件搬抬过程中出现磕碰损伤。框架表面采用喷塑处理，耐车间切削液、油污的腐蚀，适合机加工车间的复杂作业环境，辊筒表面做镀锌处理，长期使用也不会出现锈蚀卡滞的问题。设计过程中特意将支腿的受力点直接对应辊筒的安装横梁位置，避免满载时横梁出现下挠变形，脚杯的调节行程预留了50mm的调整量，即使地面存在一定坡度也能调整到合适的水平状态，保证物料输送的顺畅性。
