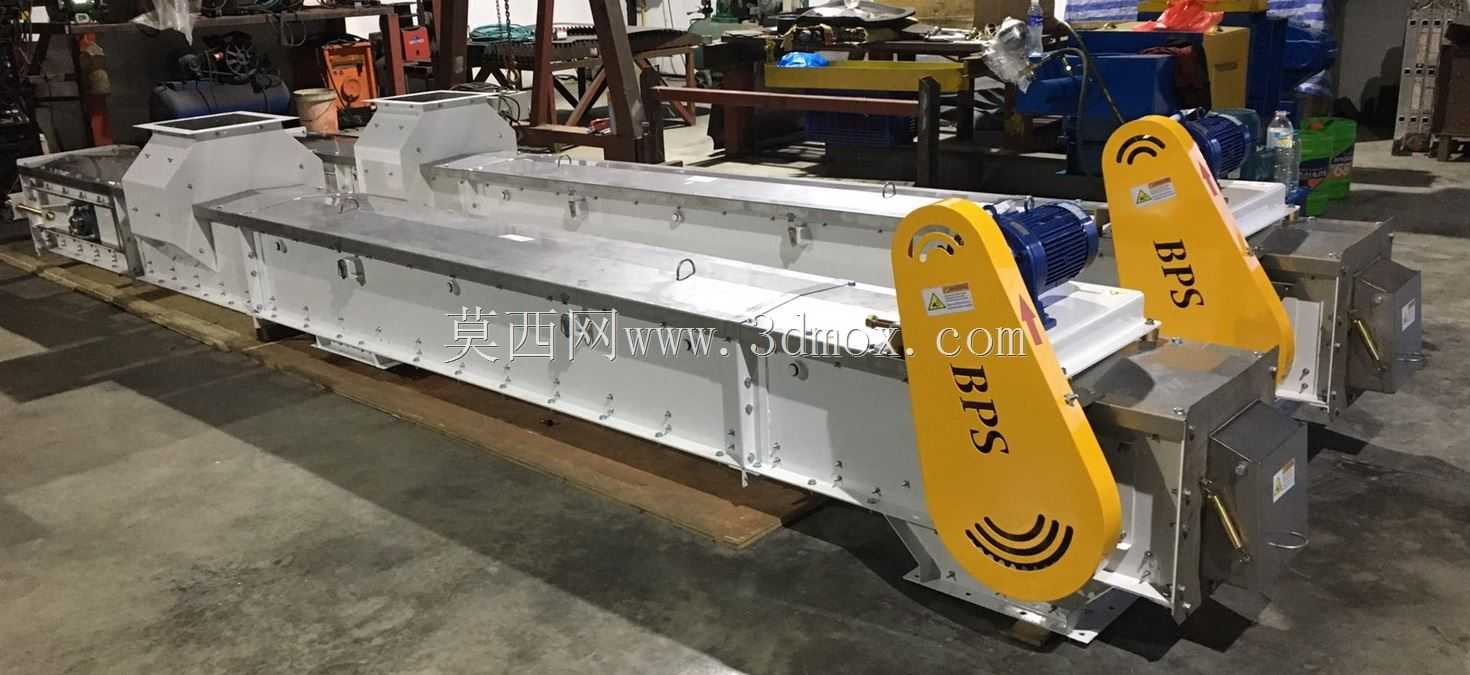

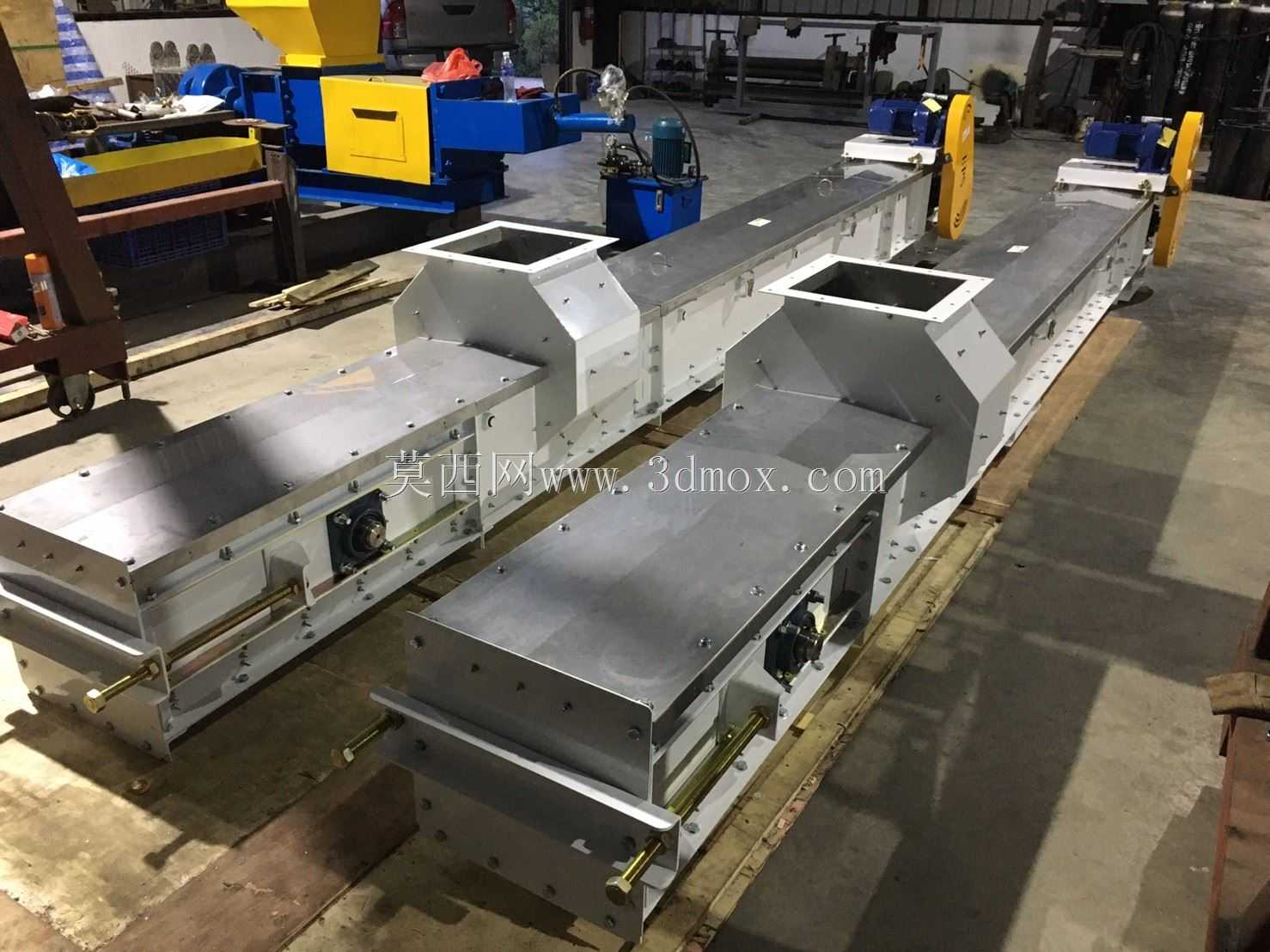

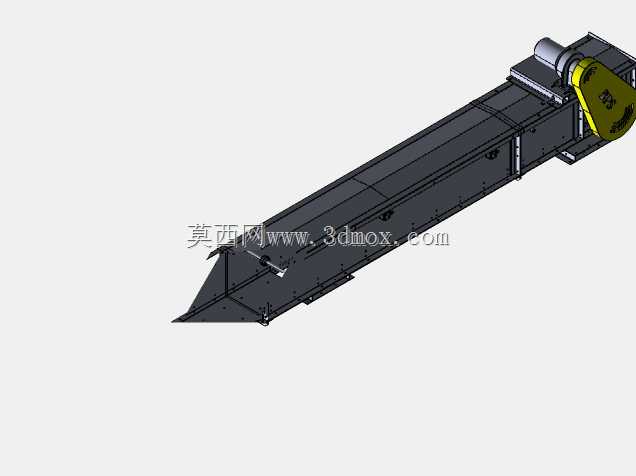

工业用倾斜式埋刮板物料输送结构

　　这套倾斜布置的链式输送结构，主要面向散状物料的密闭转运场景设计，常见于粮食加工、矿山选矿、建材生产、机床切屑处理等工况中，可完成颗粒状、粉状、小块状物料的水平加倾斜提升输送，全程在封闭壳体内运行，能避免输送过程中物料撒漏、扬尘外溢的问题，适配有环保要求的车间内部物料转运环节。从结构设计逻辑来看，整机采用分段式矩形壳体拼接，槽体内腔做了平滑过渡处理，避免物料卡滞残留，牵引构件选用高强度模锻链条搭配刮板，刮板与槽体内壁预留合理间隙，既保证物料推送效率，又减少运行过程中的摩擦损耗。驱动端布置在设备上部出料端位置，采用直连减速驱动结构，能降低链条空载段的张紧负荷，尾部设置螺旋张紧机构，可根据链条运行磨损情况调整张紧行程，补偿链条伸长量，

　　保证运行平稳性。进料端设置在设备下部水平段起始位置，采用敞口接料结构可对接上游料仓、出料溜槽等设备，出料口布置在头部驱动端下方，物料随刮板运行到头部后靠自重卸出，无需额外卸料机构。安装边界方面，设备倾斜段角度可根据现场工况调整，常规布置角度不超过60度，避免物料下滑回料，壳体分段法兰处设置密封垫，整机安装时需保证头尾轴平行度、链条轨道直线度误差控制在允许范围内，防止运行过程中出现链条跑偏、卡滞问题。设计过程中针对不同物料特性，刮板可选用不同材质，磨琢性强的物料搭配耐磨钢板刮板，腐蚀性物料搭配不锈钢材质构件，壳体厚度根据输送物料密度、输送长度做对应加强，长距离输送时中间段设置中间支撑轨，减少链条下垂量。设备运行速度根据物料特性匹配，轻飘物料选用较高链速，重质磨琢性物料选用低速运行，降低构件磨损速度，整机结构紧凑，可在狭窄车间空间内完成物料的提升转运，替代多台水平输送加提升设备的组合方案，减少设备占地与中间转运环节的物料损耗。
