汽车零部件回转式焊接工装夹具

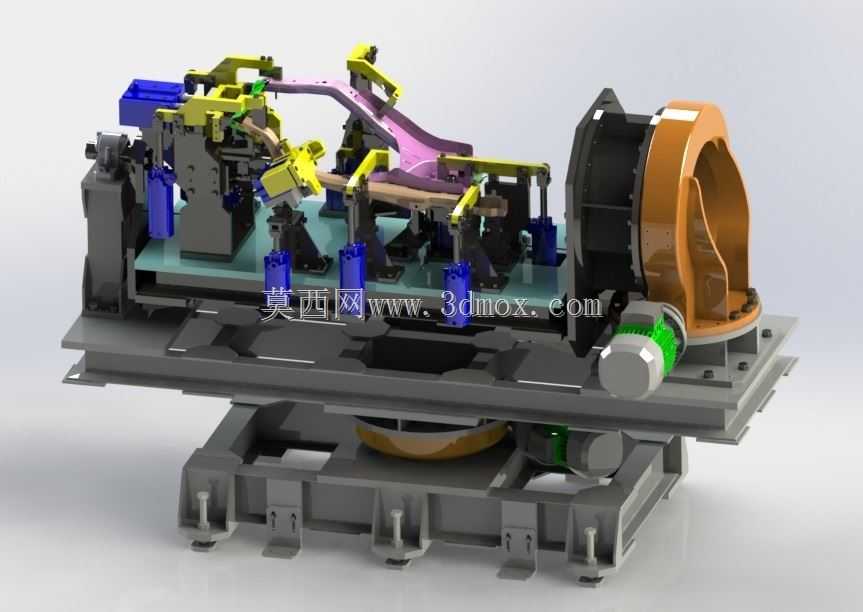

　　这套三维结构呈现的是一套面向汽车车身冲压件拼焊工序的回转式焊接工装，核心服务于车架类、副车架类或车身加强梁类薄壁冲压件的组对与焊接作业。在整车焊装车间里，这类工装通常布置在人工焊接工位或机器人焊接岛内部，承担把多件散件冲压板料精准定位、压紧锁固，并带动工件翻转到最优焊接姿态的任务，是保证焊后总成尺寸一致性、降低焊工操作强度的关键工艺装备。

　　从整体布局看，工装采用头尾架双支撑的回转方案。一端为带大孔径通孔的驱动端，内置回转支承与驱动单元，外部橙色护罩包裹的是变位机的主轴箱体；另一端为可调式尾座顶尖或支撑法兰，两端共同托起中间的夹具底板。工件随夹具框架可绕水平主轴做360度回转，使得原本需要仰焊、立焊的焊缝能够翻转到平焊或船形焊位置，这对保证MAG/MIG焊缝成形、减少焊接缺陷作用直接。底板下方还设置了回转底座与锁紧机构，部分结构件上可见定位销孔与T型槽，用于在换型时重新调整夹具框架的安装方位。

　　夹具本体的功能分区十分清晰。底板之上密集布置了多组定位与夹紧单元：蓝色立柱多为气动或液压压紧缸的安装支座，黄色构件是手动或气动夹紧臂、压爪与联动压板，黑色与灰色件构成定位块、限位面和支撑骨架。针对图中紫色的长条形冲压件——形态上类似车身纵梁或仪表盘横梁——夹具在其型面关键点设置了仿形支撑块，贴合工件曲面以控制焊接热变形；侧向布置的可调定位销与挡块约束工件的X、Y、Z六个自由度，多组压臂从上方和侧方同步压紧，避免薄板在点焊与弧焊过程中翘起、错位。

　　设计思路上，这套工装体现了焊装夹具典型的“一面两销+多点压紧”原则。主基准面由底板上的若干等高支撑块构成，两个圆柱/菱形定位销分别限制平移与转动自由度，其余支撑点按工件刚性薄弱区分布，压紧点尽量正对支撑点以减小悬臂弯矩。夹紧臂采用铰链式或四连杆式结构，张开时让出足够的上下料空间，闭合后压头落在工件法兰边或加强筋上，压头普遍采用可更换的铜质或聚氨酯端头，防止压伤板件表面并分流焊接电流。多组气缸通过阀岛集中控制，可按“先定位、后压紧、再回转”的动作顺序联锁，避免误操作。

　　从安装边界看，整套设备落地于一块厚重的焊接底座框架，底部设有可调地脚螺栓与减震垫铁，用于在车间地面上找平并承受回转时的偏载力矩；底座框架内部预留了走线槽，气路软管与传感器线缆沿立柱内侧布设并配拖链，回转端通过气电回转接头把压缩空气与检测信号引到固定侧。驱动端侧面可见伺服或减速电机组件，配合编码器可实现分度回转、任意角度停位，并与焊接机器人或变位机控制柜联动。尾座端设计为可沿导轨滑移的形式，换型时松开锁紧即可调整支撑跨距，适应不同长度工件。

　　在实际选型与建模时，结构工程师需要重点校核几项内容：一是回转直径与工件最大回转半径，确保工件翻转时不与底座、护罩、围栏干涉；二是夹具框架的刚性，焊接热输入和压紧反力会使底板产生挠曲，底板厚度、加强筋布置和立柱间距直接决定焊后尺寸精度；三是驱动力矩，要按工件与夹具总重、偏心距计算偏载力矩并留足安全系数选配伺服与减速机；四是人机与自动化兼容性，压臂开启高度、操作侧空间、焊枪可达性以及与机器人的防区划分都要在三维布局阶段同步验证。模型中各标准件——气缸、铰链、定位销、快换压头、地脚、拖链、回转接头——均按实物比例搭建，便于直接在装配环境中做干涉检查、气路走线规划与焊枪路径仿真，对焊装线工艺规划、夹具方案评审和新产线教学演示都有直接参考价值。
