袖珍小型数控加工机床结构设计

　　这款小型数控加工结构的设计，最初瞄准的是桌面级精密小件加工场景，适配小批量非标零件试制、教学演示、个人工坊精密修配这类对设备占地要求高、加工行程需求不大的应用场景，区别于常规工业级机床的大占地大行程设计，整体结构做了极致的紧凑化处理。从实际功能来看，该结构可完成小型金属、非金属零件的铣削、钻孔、镗孔等常规机加工工序，更换适配主轴后也可拓展简单的雕刻、磨削加工能力，能覆盖直径100mm以内盘类零件、长度150mm以内轴类小件的加工需求，加工精度可控制在0.1mm级别，满足非超高精度要求的小件加工场景。设计过程中，参考了同类型成熟小型机床的结构布局，对原有同系列机型的主轴单元做了针对性替换，重新匹配了主轴与进给滑台的安装接口，

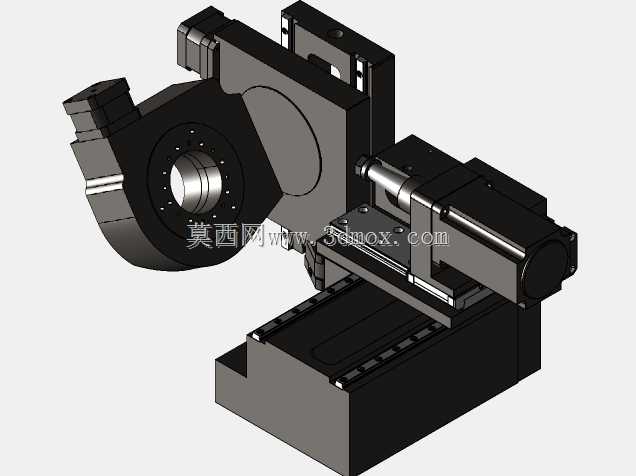

　　调整了主轴轴线与X、Z向进给导轨的平行度公差，避免更换主轴后出现的加工振纹、尺寸偏差问题。整体结构采用立式布局，主轴单元布置在滑台侧方，X向进给滑台承载工件装夹平台，Z向进给带动主轴完成进刀动作，传动部分采用线性导轨搭配丝杠的传动组合，保证进给过程的平稳性，减少低速爬行问题。安装边界方面，整体底座采用一体式铸铁结构设计，底部预留了四个标准安装孔位，可直接固定在桌面或专用支架上，不需要额外做地基处理，设备总占地尺寸控制在0.3平方米以内，可轻松放置在常规工作台面上，适配小型工坊、实验室的空间条件。结构设计时充分考虑了拆装维护的便利性，主轴电机、进给驱动单元都采用外露式安装设计，日常维护更换易损件时不需要拆解主体结构，可直接在设备外部完成操作，降低后期维护成本。滑台部分的导轨安装面做了刮研处理预留，实际生产装配时可通过配刮来进一步提升导轨的安装精度，补偿加工过程中产生的形位公差偏差，保证整机的装配精度满足加工要求。
