定制设计的带ATC主轴的中型数控机床

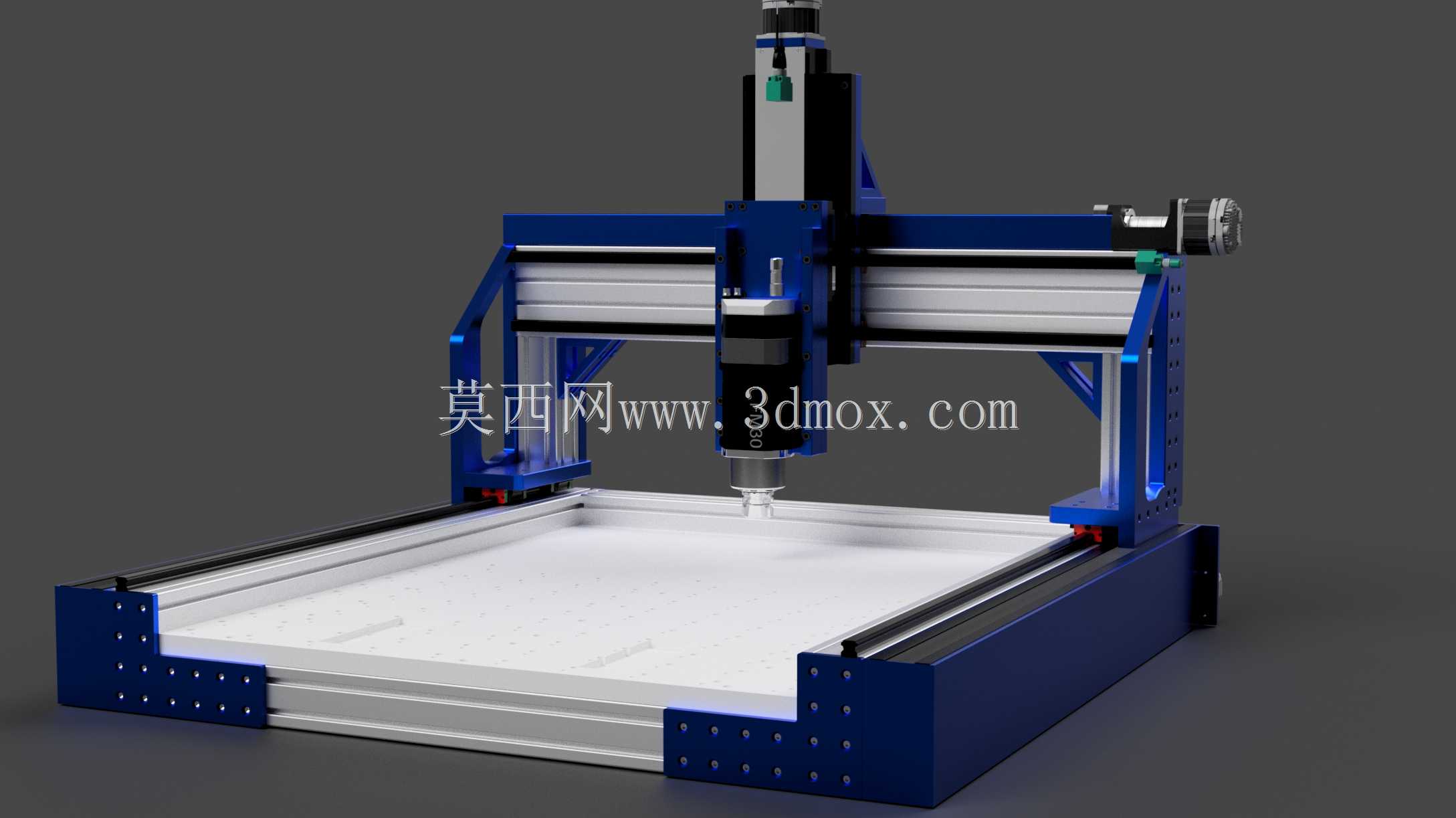

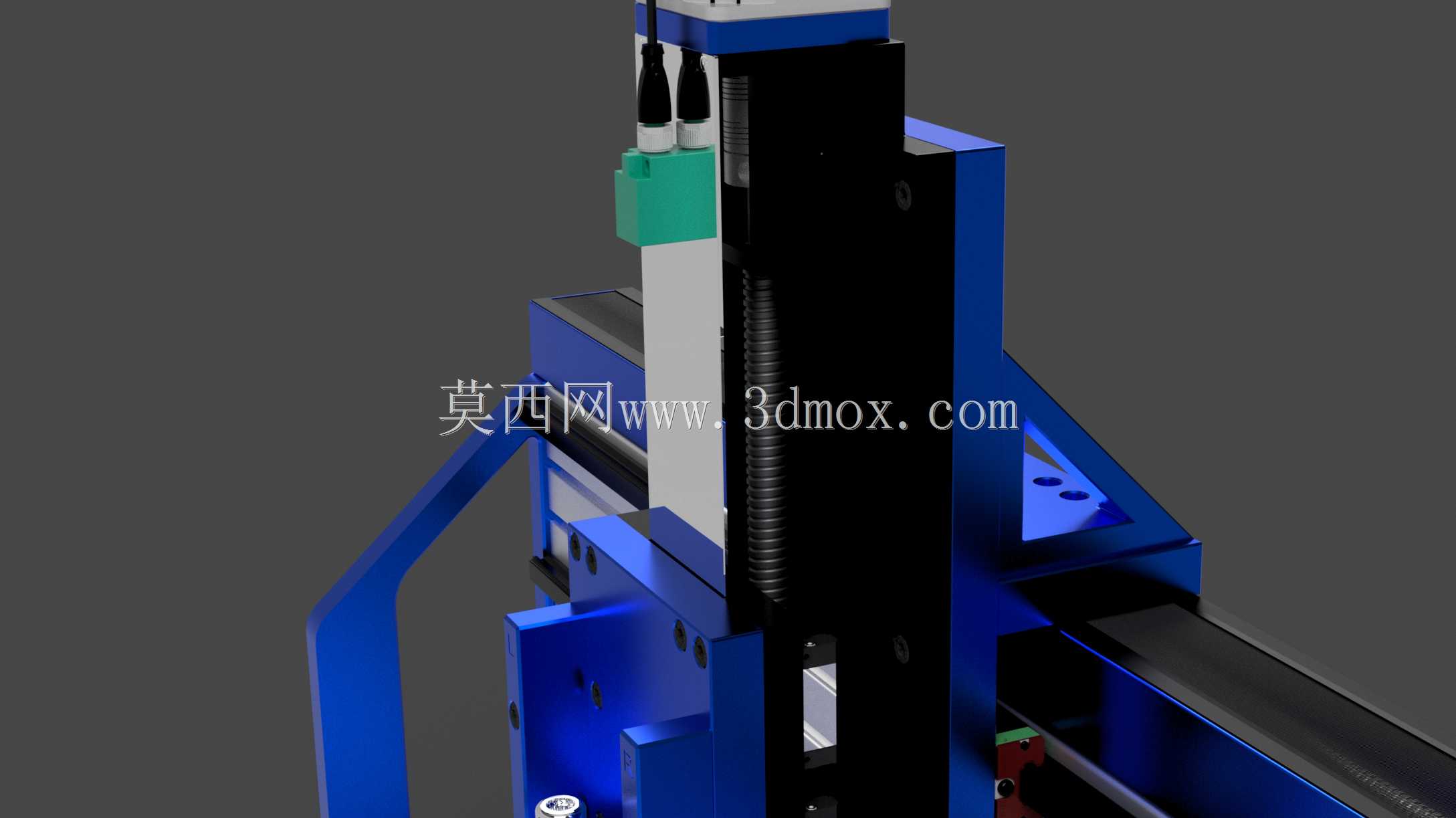

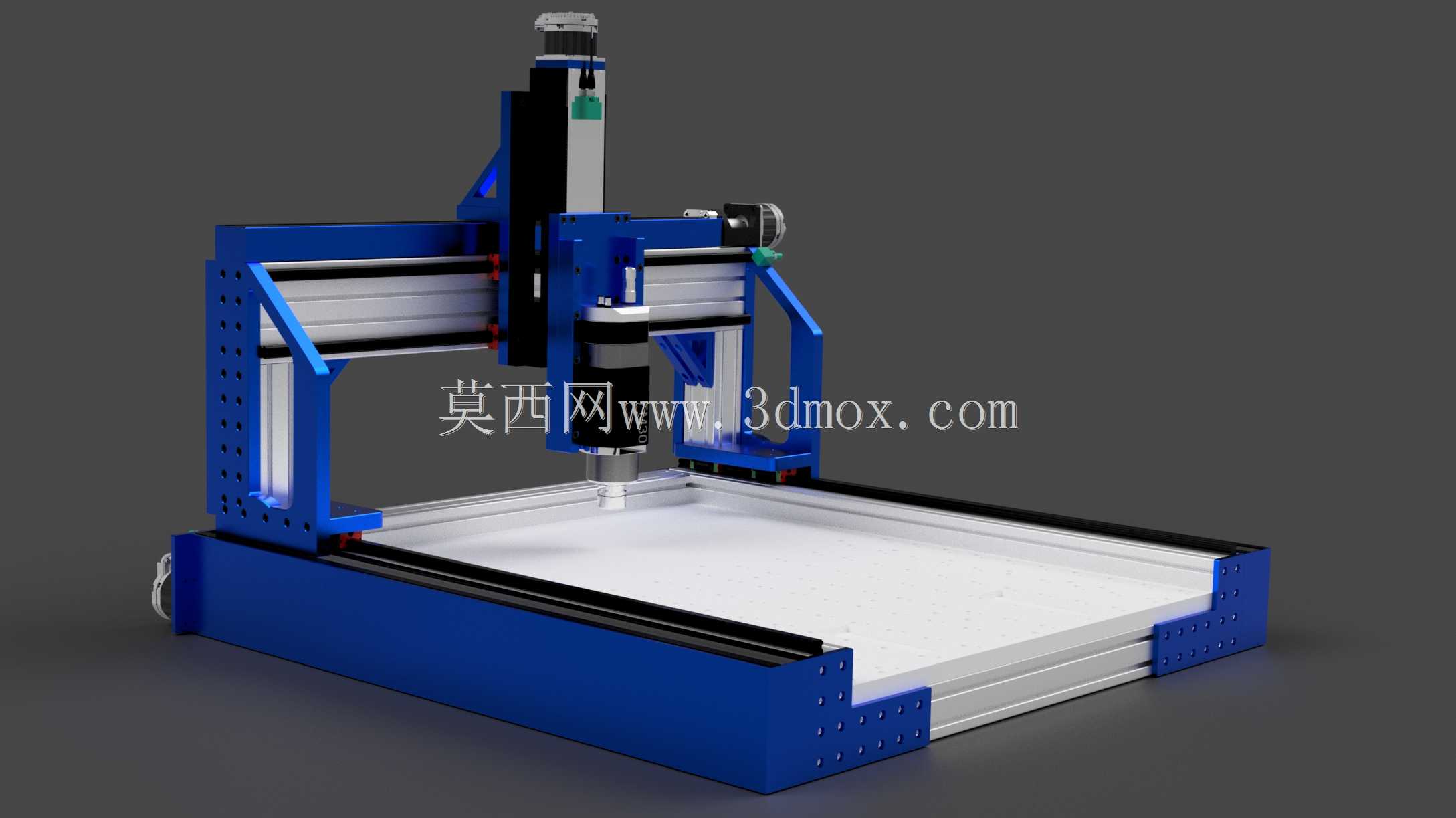

*实际上，我已经设计并制造了几台数控机床，但图中的2台我仍然每天使用。左边的机器就是这些CAD文件所属的机器，所以我也可以上传右边机器的文件，因为它被稍微缩小了比例，而是使用NEMA23伺服系统，但两者都使用带有气动10 Tool ISO30 ER32刀架的ATC主轴*床身的可用铣削面积约为915 x 765mm。实际髋臼床的尺寸为915 x 1137mm。所以你在后面损失了大约372毫米，这是可悲的，但不可避免的。我做了一个定制的刀架架，它是气动操作的，向前滑动刚好使主轴能够拾取工具，然后它向后缩回，打开床的那一部分用于铣削。我对CNC Depot FM30进行了建模，因为我在网上找不到可用的模型。然而，如果你碰巧需要一个S30C的型号，那就有一个。这是一台非常坚固的机器，一年多来对我来说一直很好。我总是对每件事都进行过度设计，所以如果有你觉得不需要的东西，你一定要修改它。不过，我要说的是，这台机器可以毫无问题地加工1英寸的铸造模具板，也可以加工软钢，当然还有塑料，而且不会出汗，表面光洁度非常适合业余爱好/生产消费机器*机器足迹*1300 x 1320 x 795mm*所有挤压件均为80 x 160mm、40 x 80mm和80 x 80mm*所有铝板均由25mm MIC6工具板和10mm T6061板加工而成*我只使用公制，所以我发布和/或工作的所有内容都将使用公制仅供参考*我使用的所有传感器都是Pepperl和Fuchs感应螺纹筒和方形传感器*我的所有线性导轨和轴承座都是NSK NH20EM的（除了刀架和Z轴线性系统，该系统使用带刮擦器的HiWin 20mm导轨和块，后者使用Bosch Rexroth 15mm导轨和轨道），所有滚珠螺杆都是带20mm引线和Z轴系统使用带10mm引线的15毫米Issoku*电子产品有带5轴的MASSO G3、WiFi和触摸升级、Invertek 2.2kw VFD、带Teknic 75v PSU的Teknic NEMA34 Clearpath Servos、MeanWell 5v、12v和24v PSU、用于空气/冷却液的自定义继电器板、工具架和工具箱空气冲击、DrewTronics无线触摸探针、，80 x 160mm龙门梁下的LED条形照明
