72英寸立式皮带砂光研磨设备结构

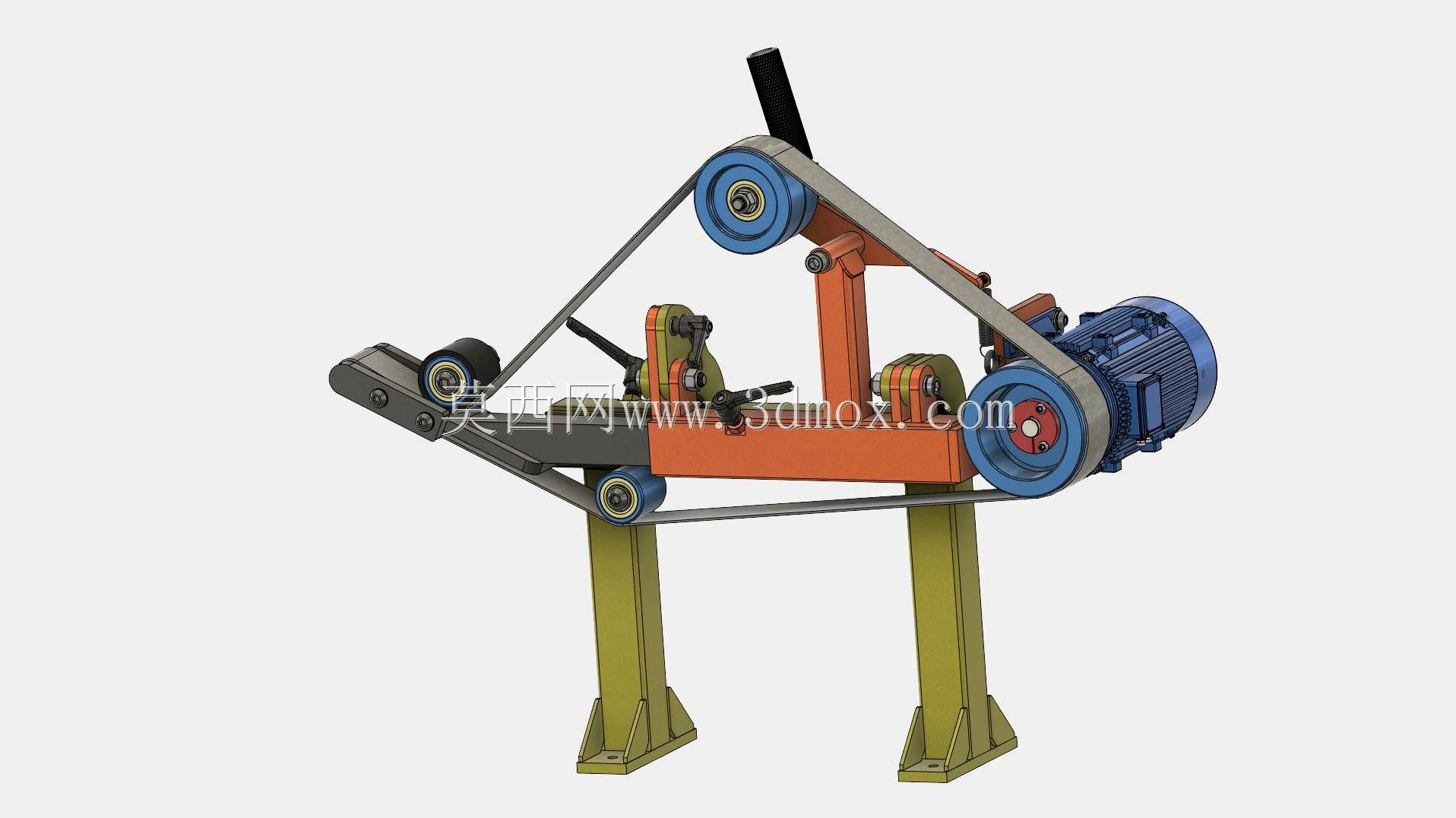

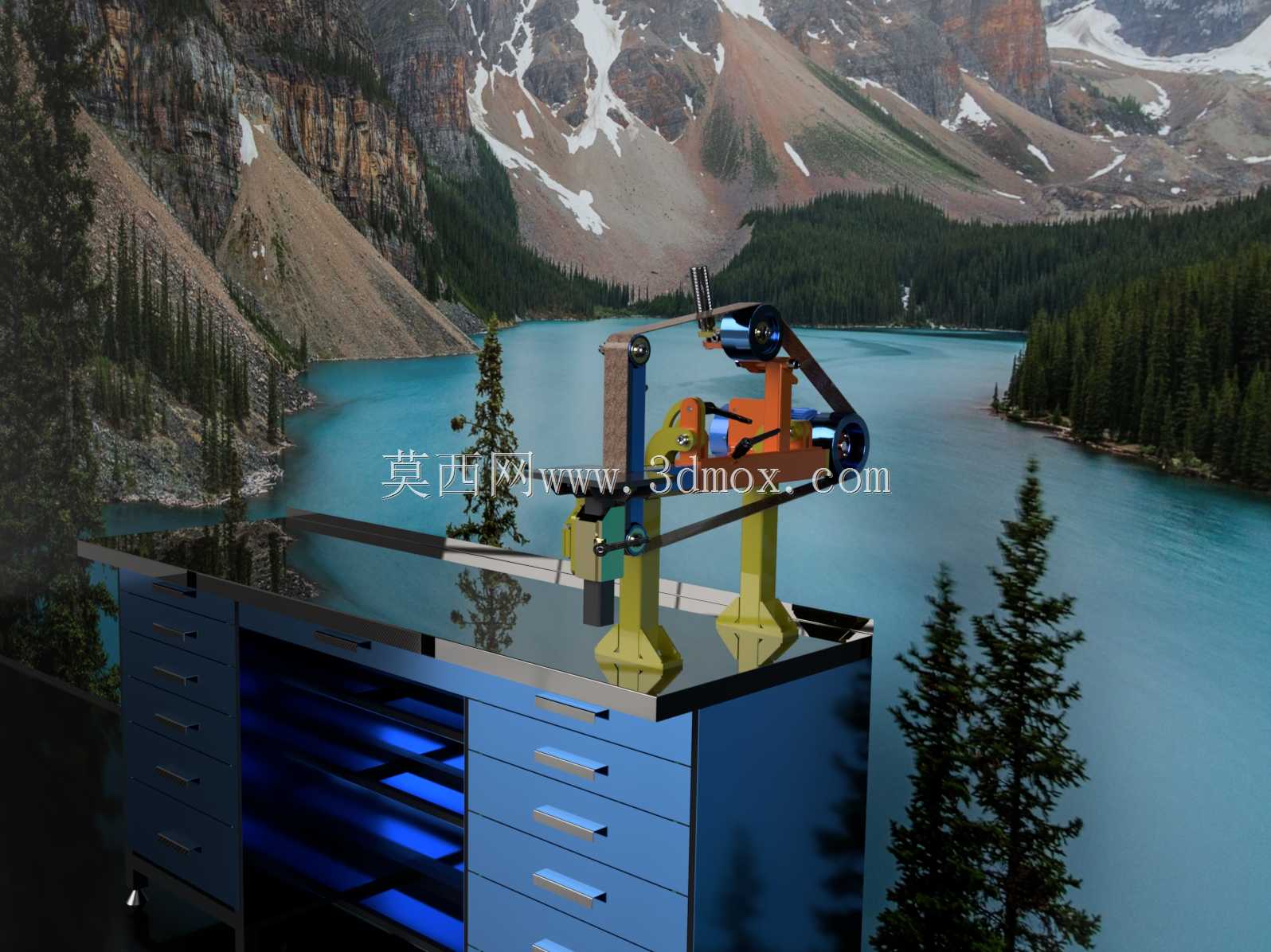

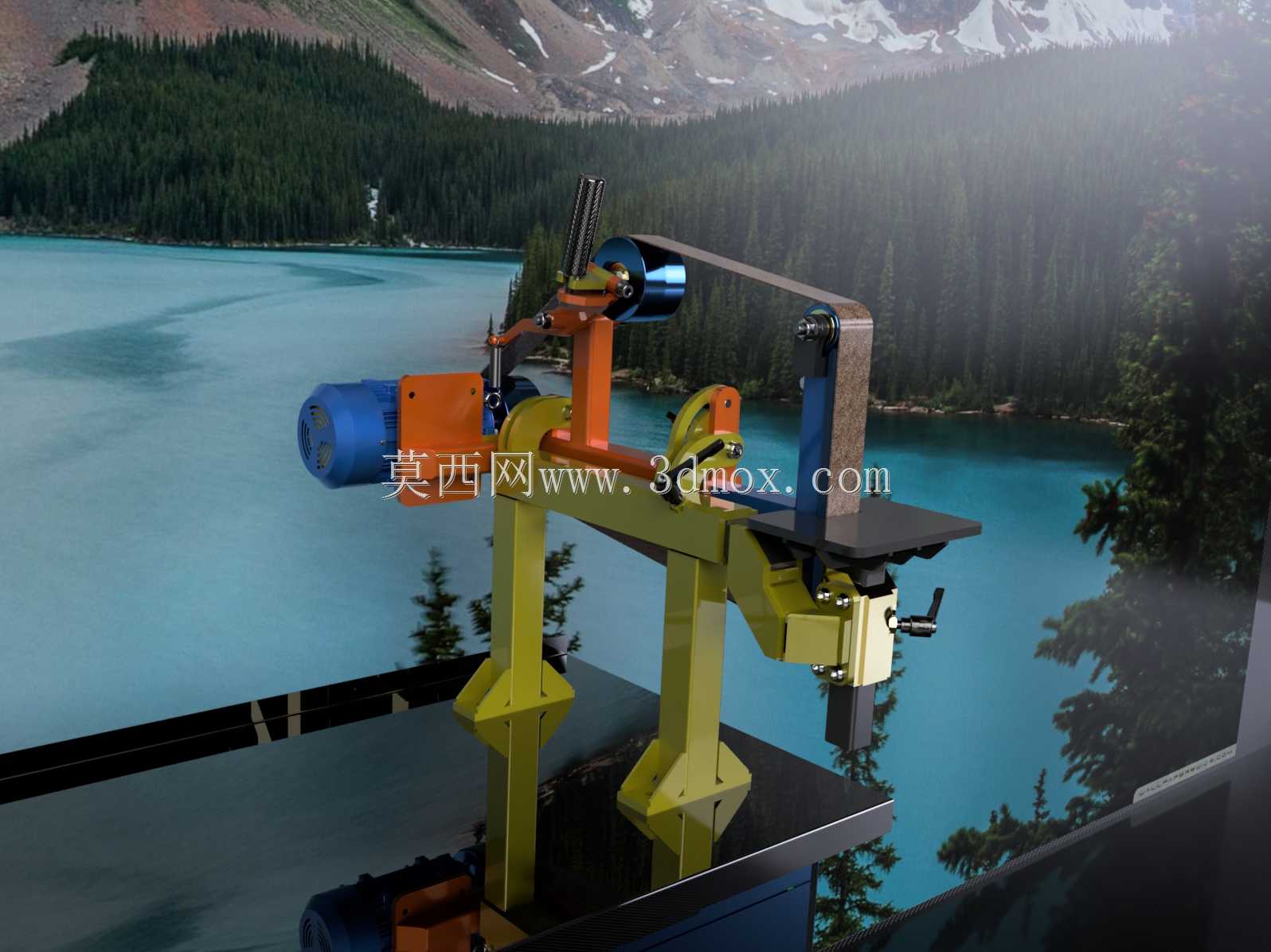

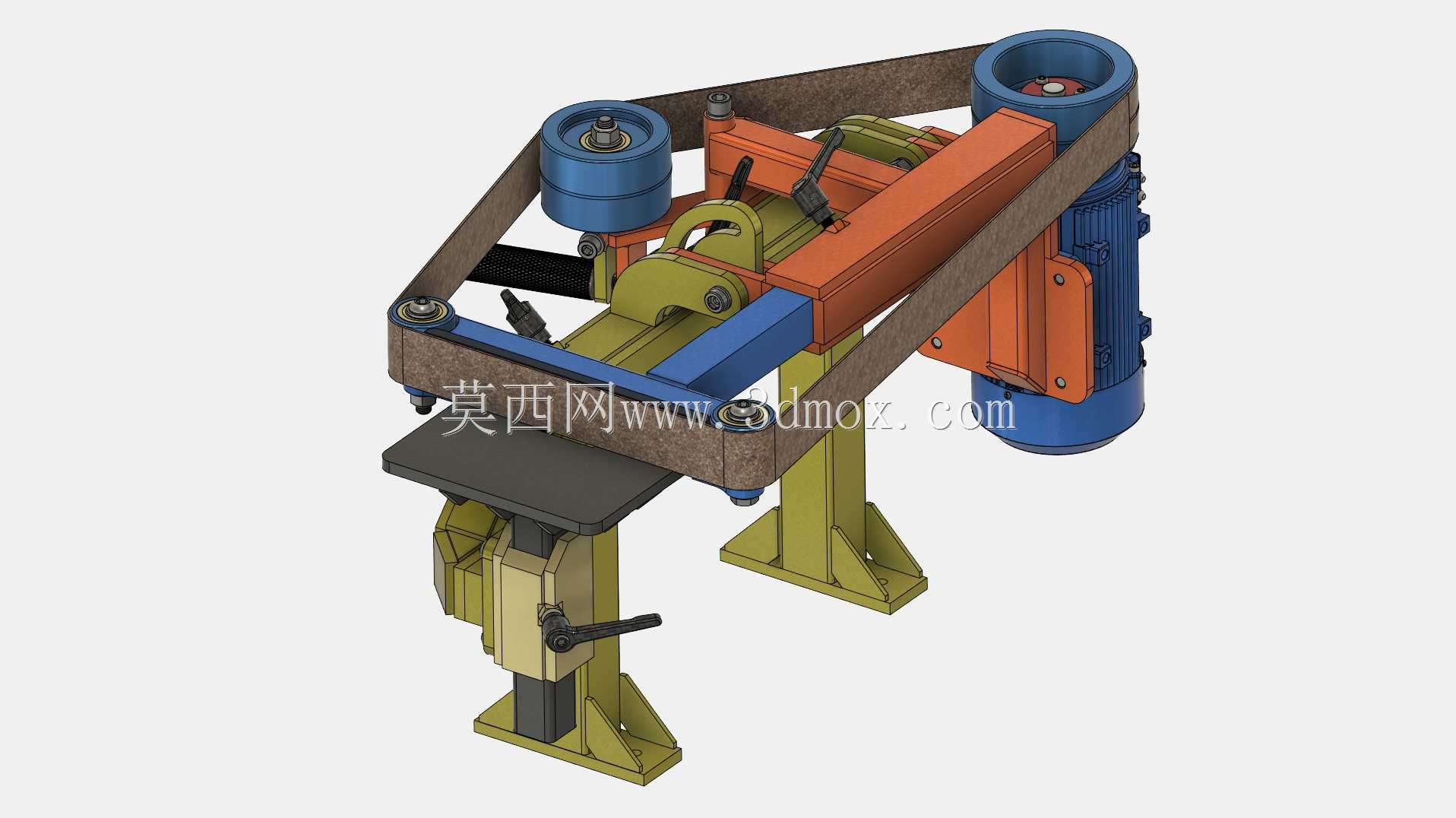

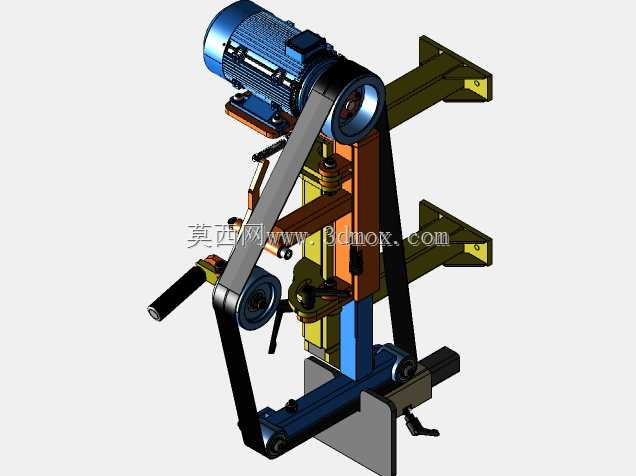

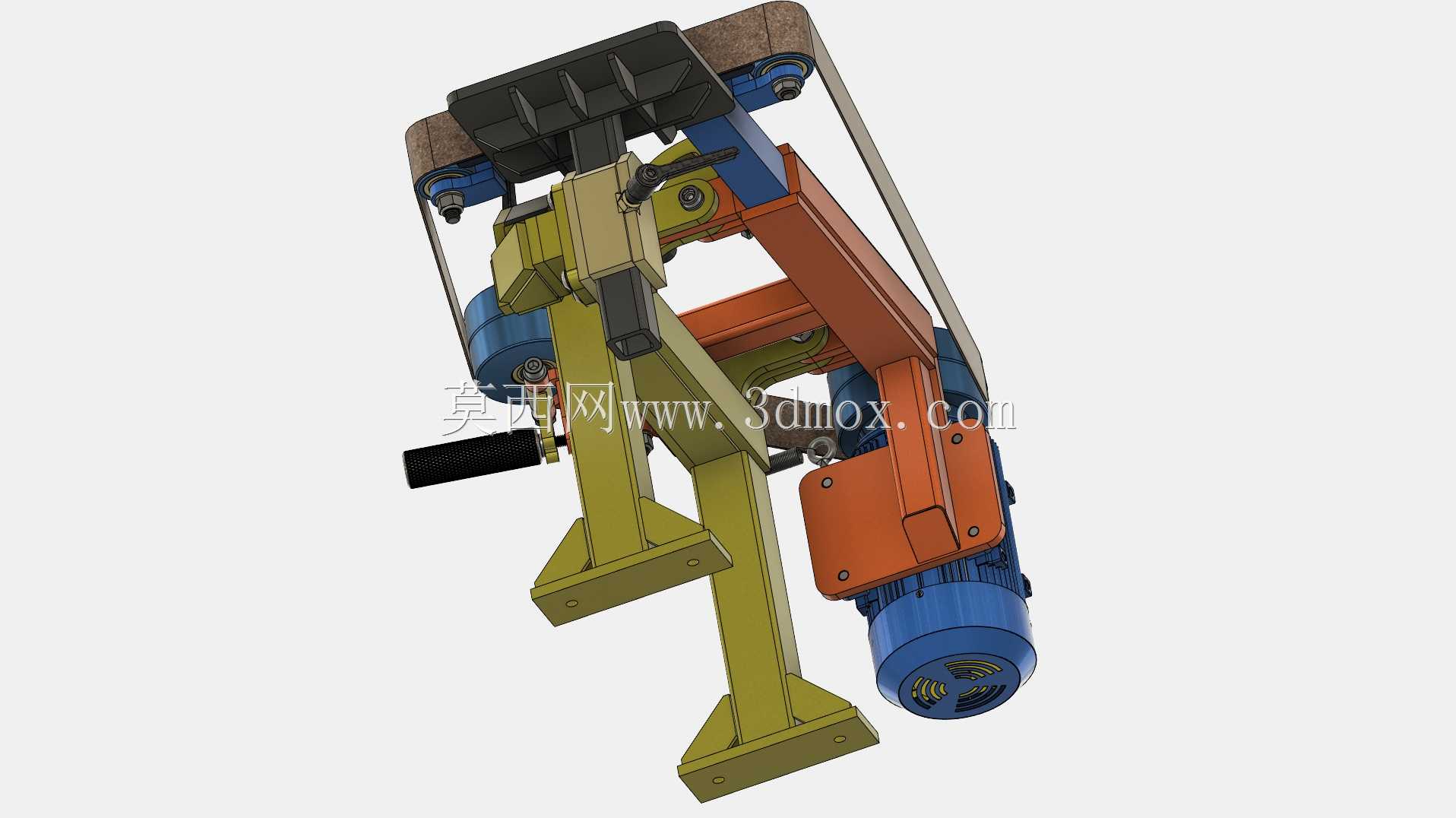

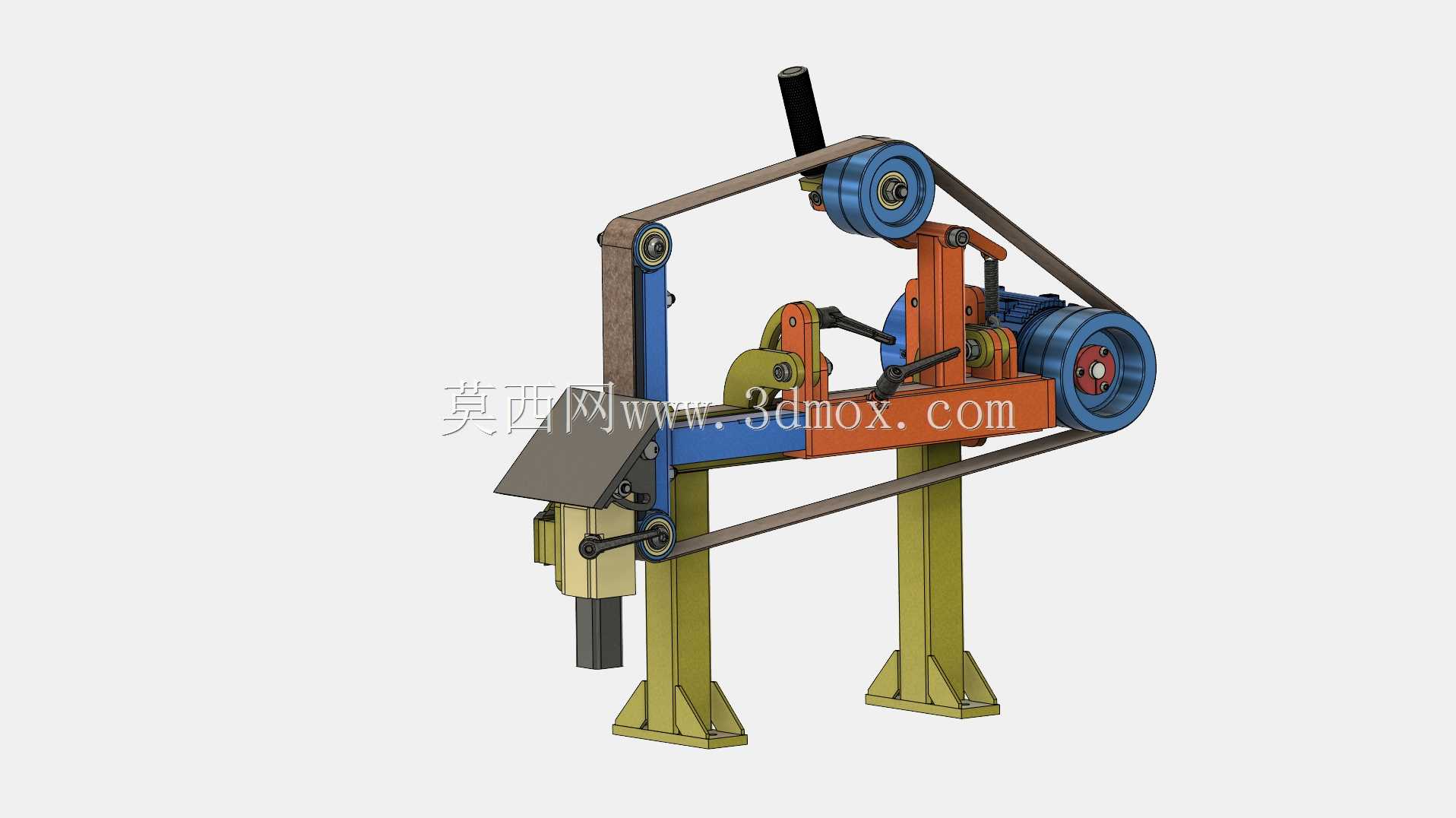

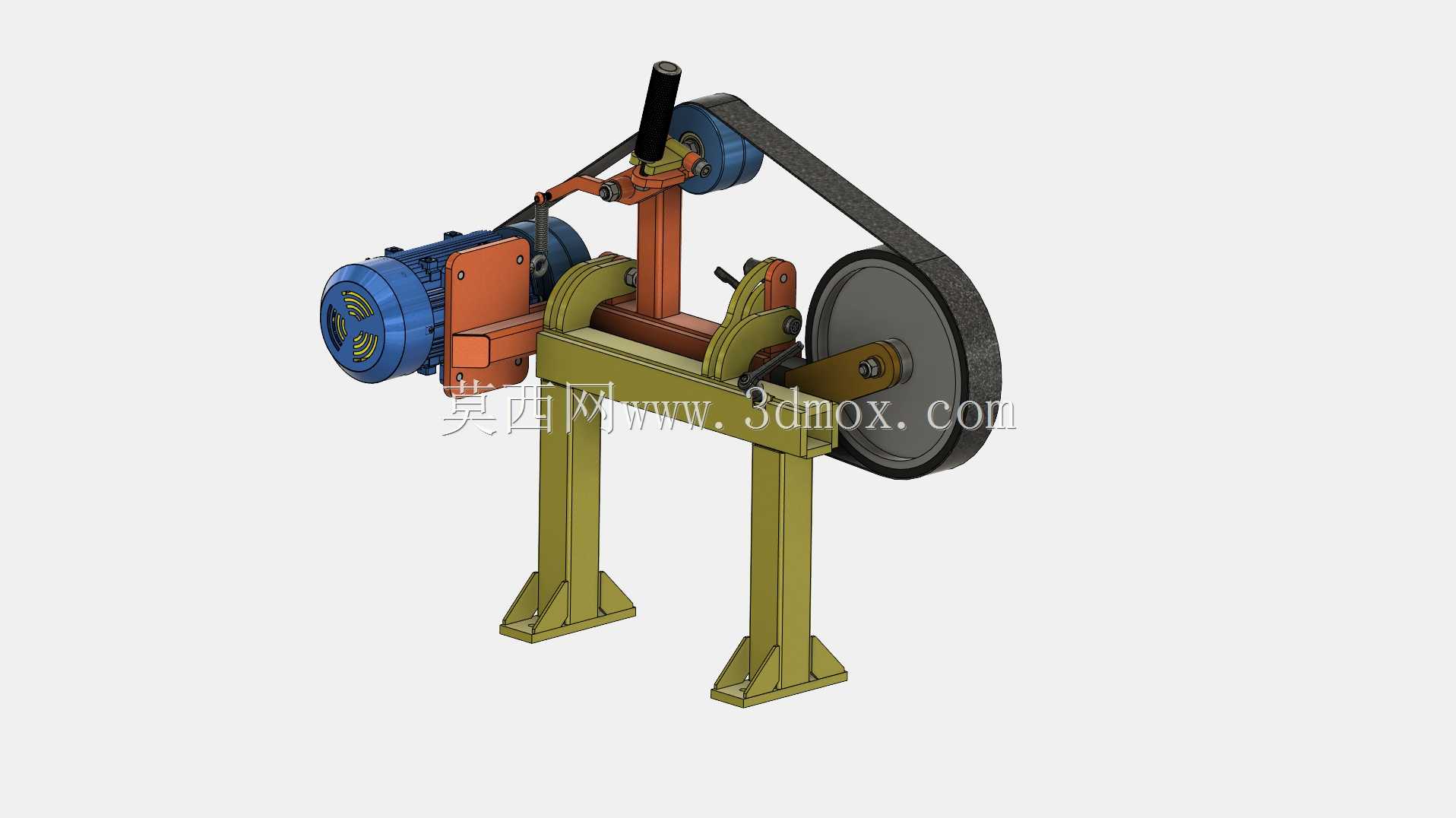

　　这款立式皮带研磨设备主要面向金属加工、五金修配、小型工件精加工场景，可完成工件去毛刺、平面磨削、焊缝打磨、刃口修整等多类加工作业，适配小型机加工车间、五金维修工位、模具修配区域的日常加工需求，相比手持角磨机，其磨削轨迹更稳定，加工面平整度更易控制，长时间作业的操作疲劳度更低。设备整体采用立式双立柱支撑结构，底部预留标准安装孔位，可直接固定在铸铁工作台或钢结构工位架上，安装时需保证立柱与工作面的垂直度误差不超过0.1mm/m，避免皮带运行时出现跑偏、抖动问题。设备的接触轮、张紧机构、驱动电机、工件托台均集成在立柱支撑的悬臂结构上，驱动端采用卧式电机直连主动轮的传动方案，减少中间传动环节的功率损耗，主动轮表面做滚花处理，

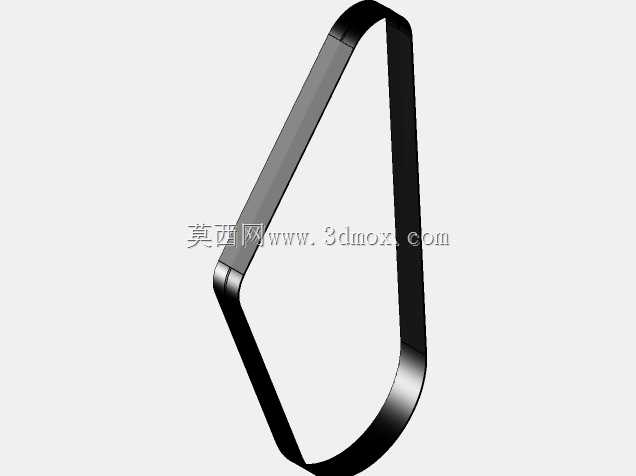

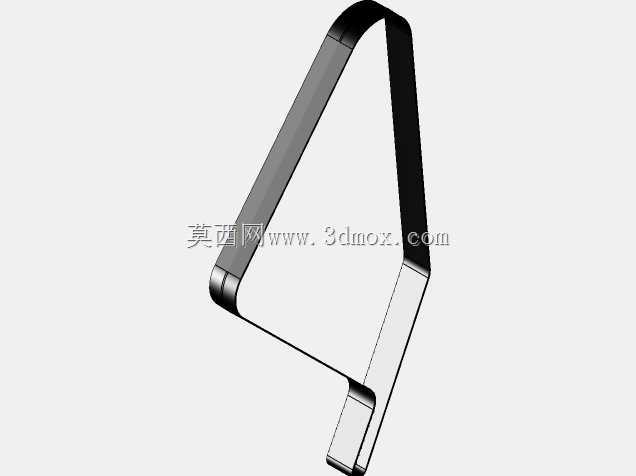

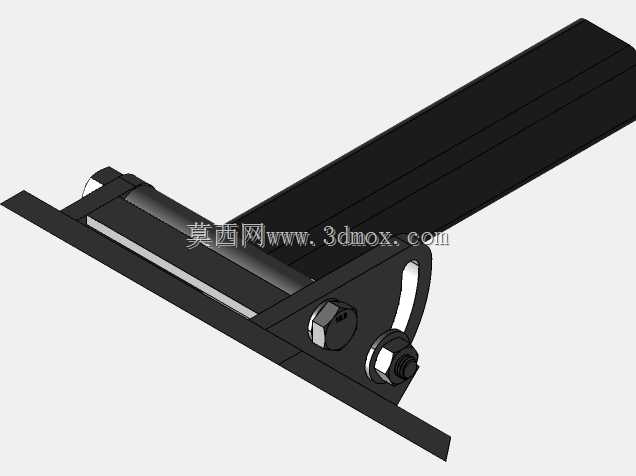

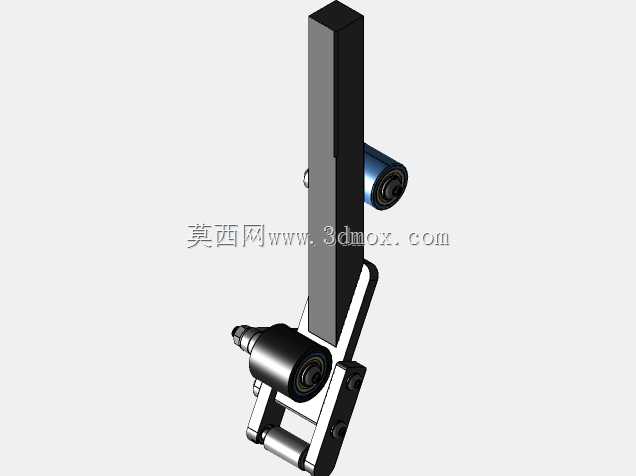

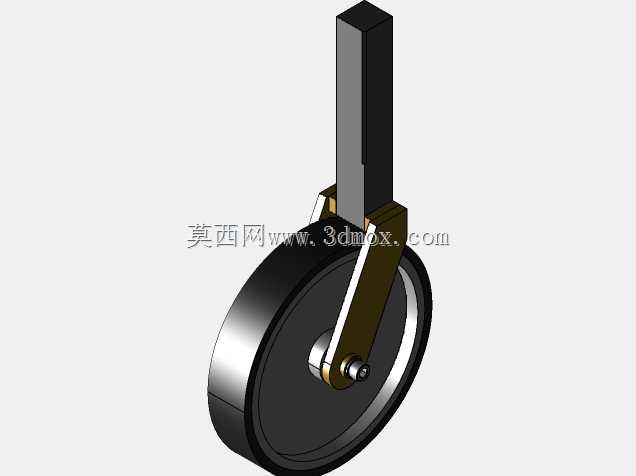

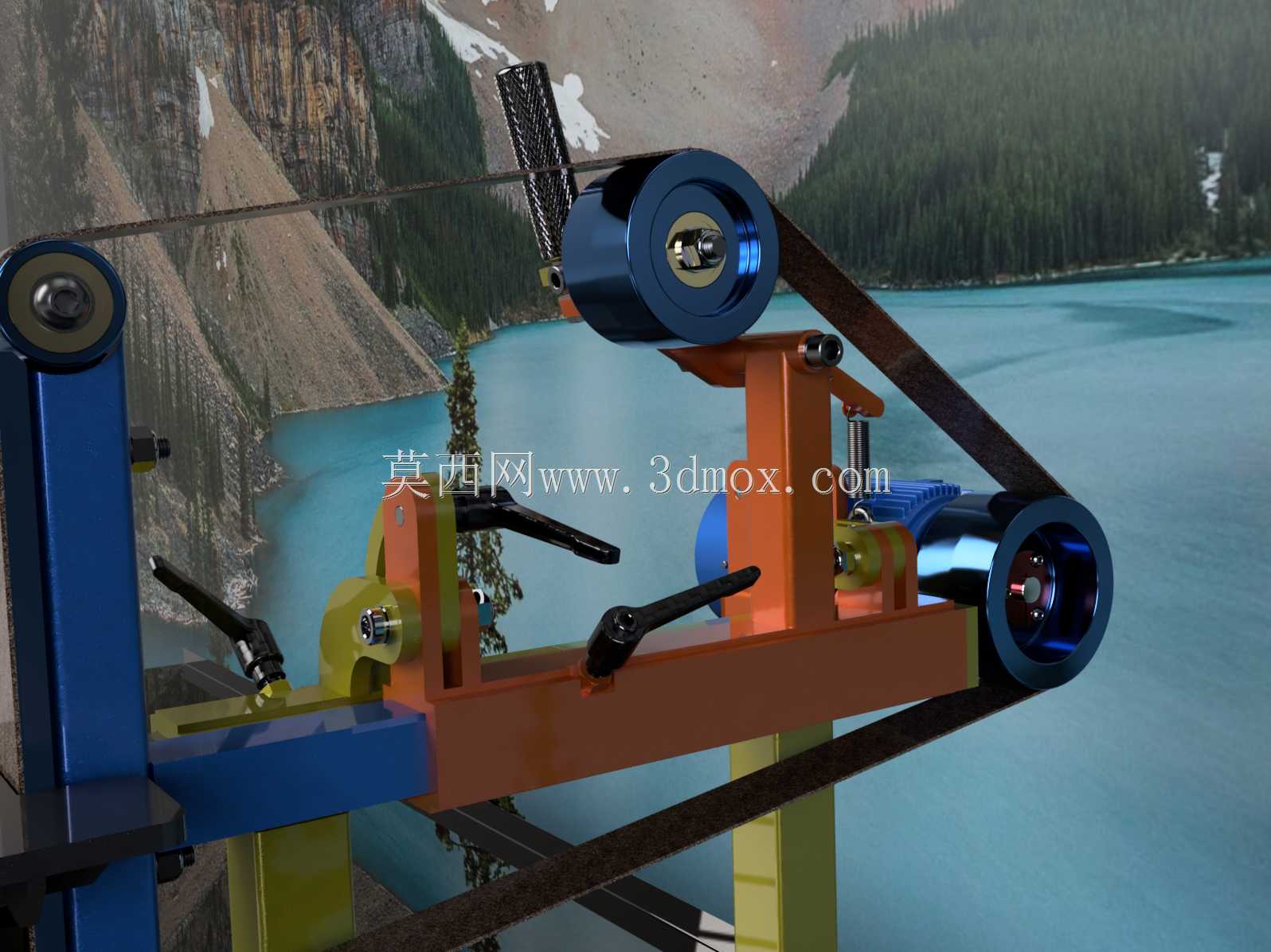

　　增大与砂带的接触摩擦力，避免重载磨削时砂带打滑。张紧机构采用弹簧辅助的手动调节结构，可快速完成砂带更换，同时在磨削过程中自动补偿砂带拉伸产生的松弛量，保证砂带张紧力始终处于合理区间。设备的接触轮组包含不同直径的硬质接触轮与软质接触轮，可根据加工需求更换：小直径硬质接触轮适合狭小空间、异形曲面的精细磨削，大直径软质接触轮适合大平面的均匀砂光作业。工件托台采用可调节角度设计，可在0-45度范围内调整倾斜角度，配合靠模可完成固定角度的斜面磨削、倒角加工作业，托台表面做耐磨处理，长期受工件摩擦也不易出现凹陷变形。整机除砂带采用英制72英寸规格（对应周长1828.8mm）外，其余连接、安装尺寸均采用公制标准，

　　适配国内常规的工业砂带耗材采购体系，无需定制特殊规格砂带即可正常使用。设备的驱动电机侧置安装，重心偏向立柱侧，整机运行时的稳定性更好，磨削过程中产生的振动可通过立柱传递到安装基础，减少托台位置的振颤，保证磨削面的粗糙度均匀。设计时充分考虑了日常维护的便捷性，电机、张紧轮、接触轮的固定位置均预留了扳手操作空间，更换易损件时无需拆解主体结构，日常清理磨削碎屑也可直接通过立柱间的空隙完成，不会出现碎屑堆积卡滞传动结构的问题。设备的安全防护结构集成在砂带非工作侧，可避免操作人员误接触高速运行的砂带，同时预留了除尘接口，可外接工业吸尘设备，及时抽走磨削产生的金属粉尘，改善工位作业环境。
