冲浪板外置喷射推进驱动器结构设计

　　这套外置式喷射推进驱动器主要面向冲浪板、小型浮板及轻型水上载具的动力改装场景，核心设计思路是将整套推进单元布置在板体外侧，仅传动轴穿入板体内部连接动力源，最大程度压缩板内占用空间，避免传统内置推进系统需要在板体内部开挖大容积腔体、破坏冲浪板整体结构强度的问题。实际水上使用时，驱动器进水端朝向板体行进的反方向，水流从尾部喇叭口进入流道，经内部叶轮加压后从前端喷口高速喷出，依靠反作用力推动板体向前行进，喷口处集成转向导流结构，可通过拉线调整喷射方向实现转向操控，相比传统螺旋桨推进，喷射流道无外露高速旋转桨叶，使用者落水后不会被桨叶剐蹭，浅水区域航行时也不容易被水下杂物、礁石缠绕撞击，适配近岸冲浪、湖面休闲滑行等多种浅水场景。

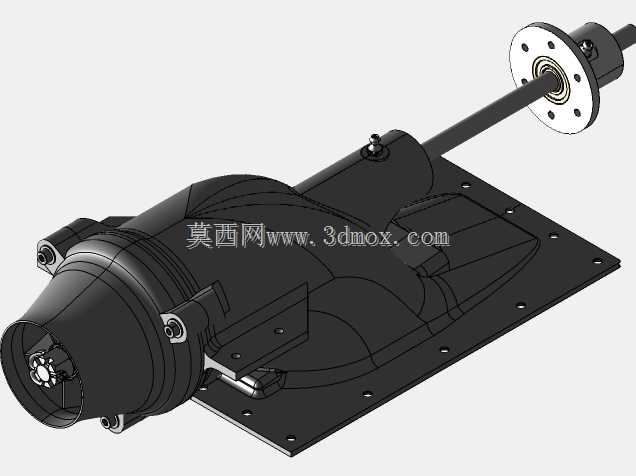

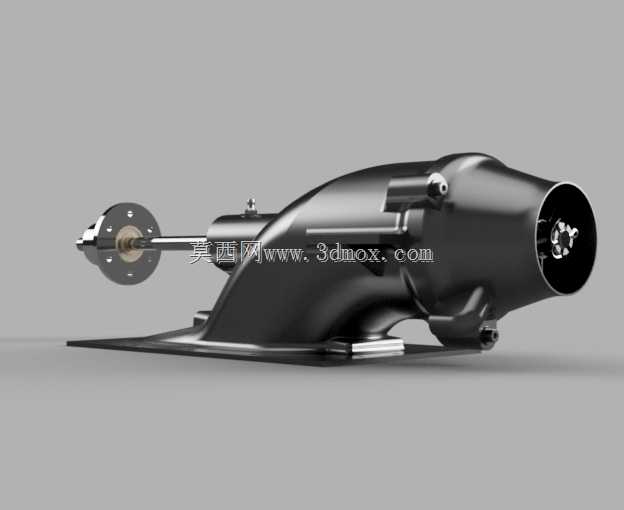

　　从整体结构布局来看，驱动器主体采用流线型弯管流道设计，外壳曲面顺着水流走向平滑过渡，进水口到喷口的流道截面逐步收缩，减少水流在流道内部的涡流损失，外壳底部设置一体化安装平板，平板上预留四个固定安装孔，安装时可直接通过螺栓将整套驱动器锁紧在冲浪板尾部的安装基座上，安装平板与板体接触面之间加装橡胶密封垫，既可以抵消航行时的振动，也能避免安装位置出现渗水。传动轴从板体内部穿出的位置配置专用密封座，密封座内部采用双唇水封加填料密封的组合结构，传动轴高速旋转时可以有效阻止外部水顺着轴间隙进入板体内部，密封座外侧还设置了挡水凸缘，航行时飞溅的水流会被凸缘导流甩开，减少密封位置的积水压力。

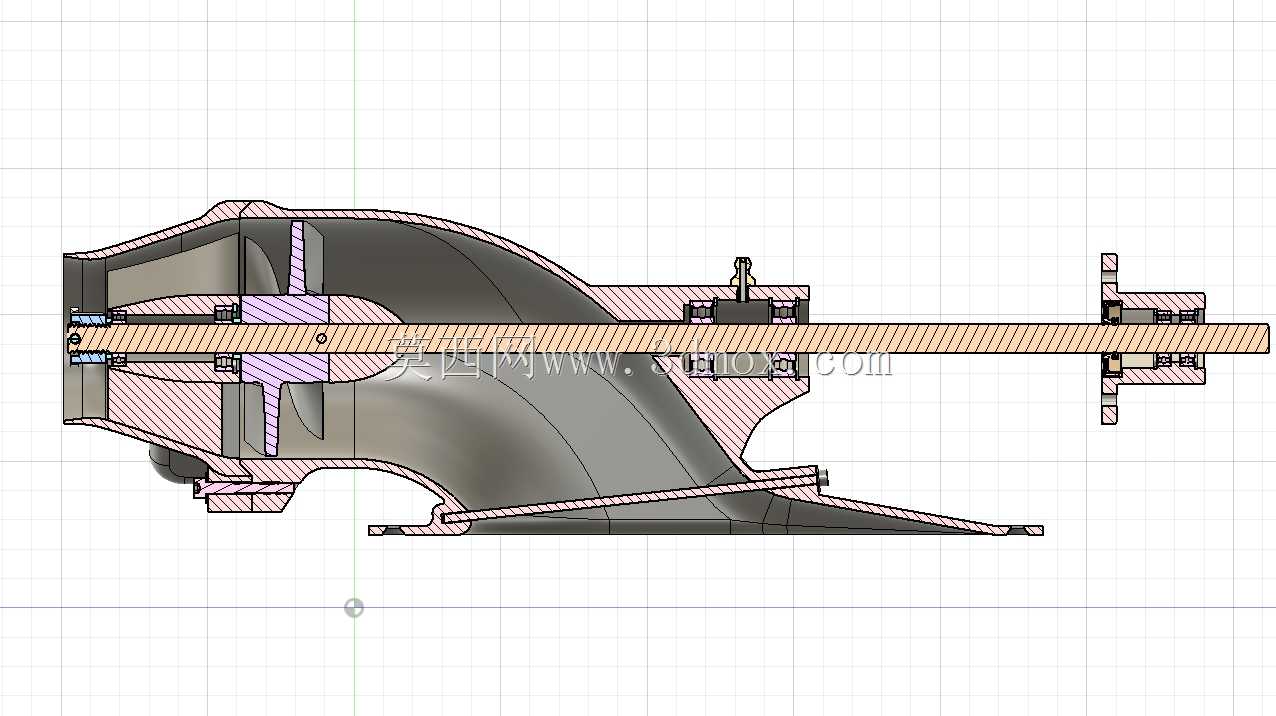

　　建模过程中首先依据推进功率匹配流道通径，先确定叶轮的外径和流道最小截面尺寸，再反向推导进水喇叭口的扩张角度，进水口采用大圆角扩口结构，扩大吸水范围的同时避免进水口处产生空化现象。流道弯管段的转弯半径经过优化，没有采用直角转折结构，水流转向时的沿程阻力被控制在较低水平，外壳的壁厚根据水下承压要求设置，整体采用轻量化工程塑料或者铸铝成型，在保证结构强度的前提下控制整套驱动器的重量，避免板尾配重过大影响冲浪板的重心平衡。传动轴两端分别设置支撑轴承，靠近叶轮侧的轴承采用防水型不锈钢轴承，能够长期在水环境下运行，轴承座与流道外壳之间设置密封腔，即使少量水渗入密封腔也会通过预留的排水小孔排出，不会侵入轴承内部造成润滑脂失效。

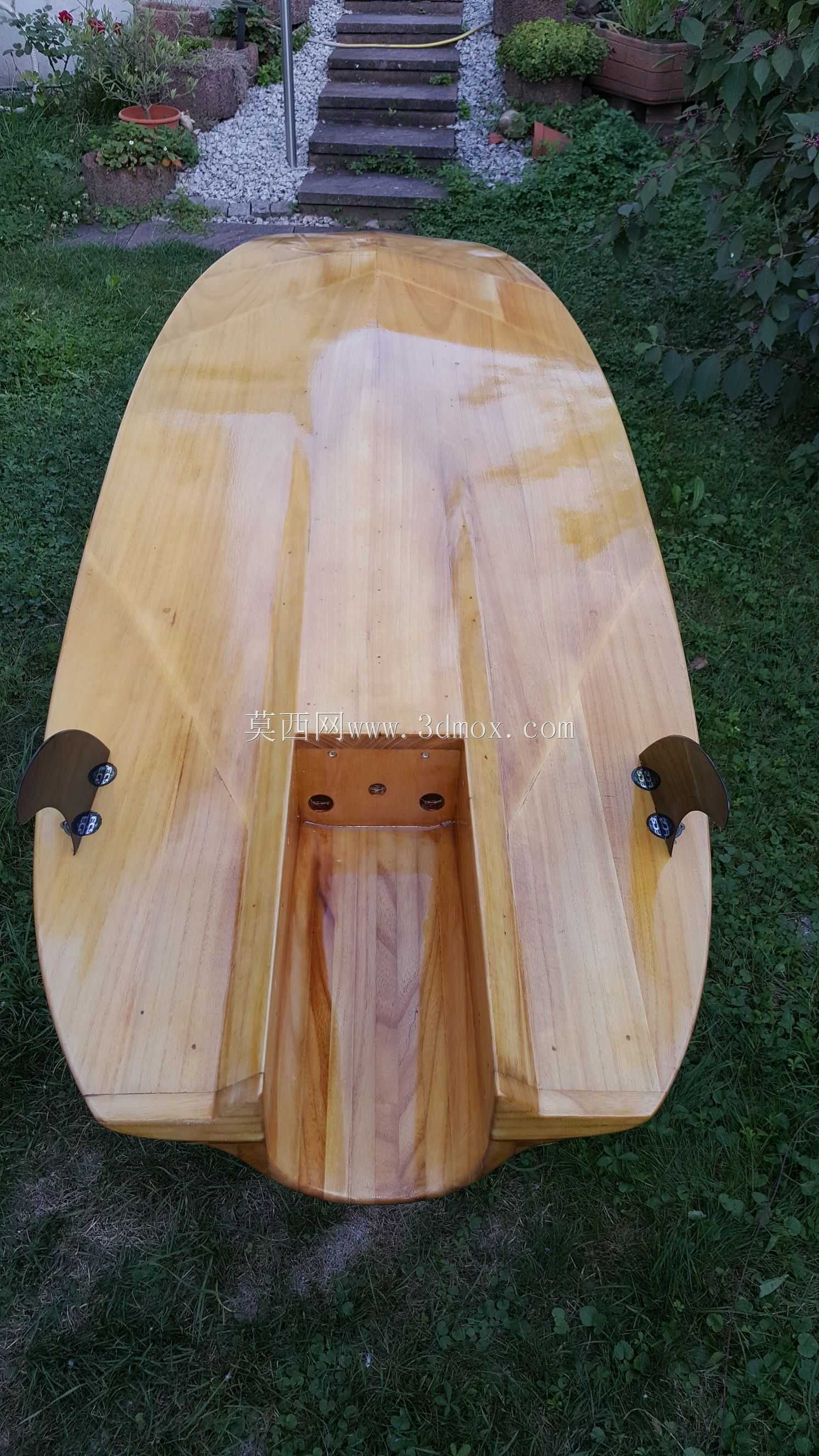

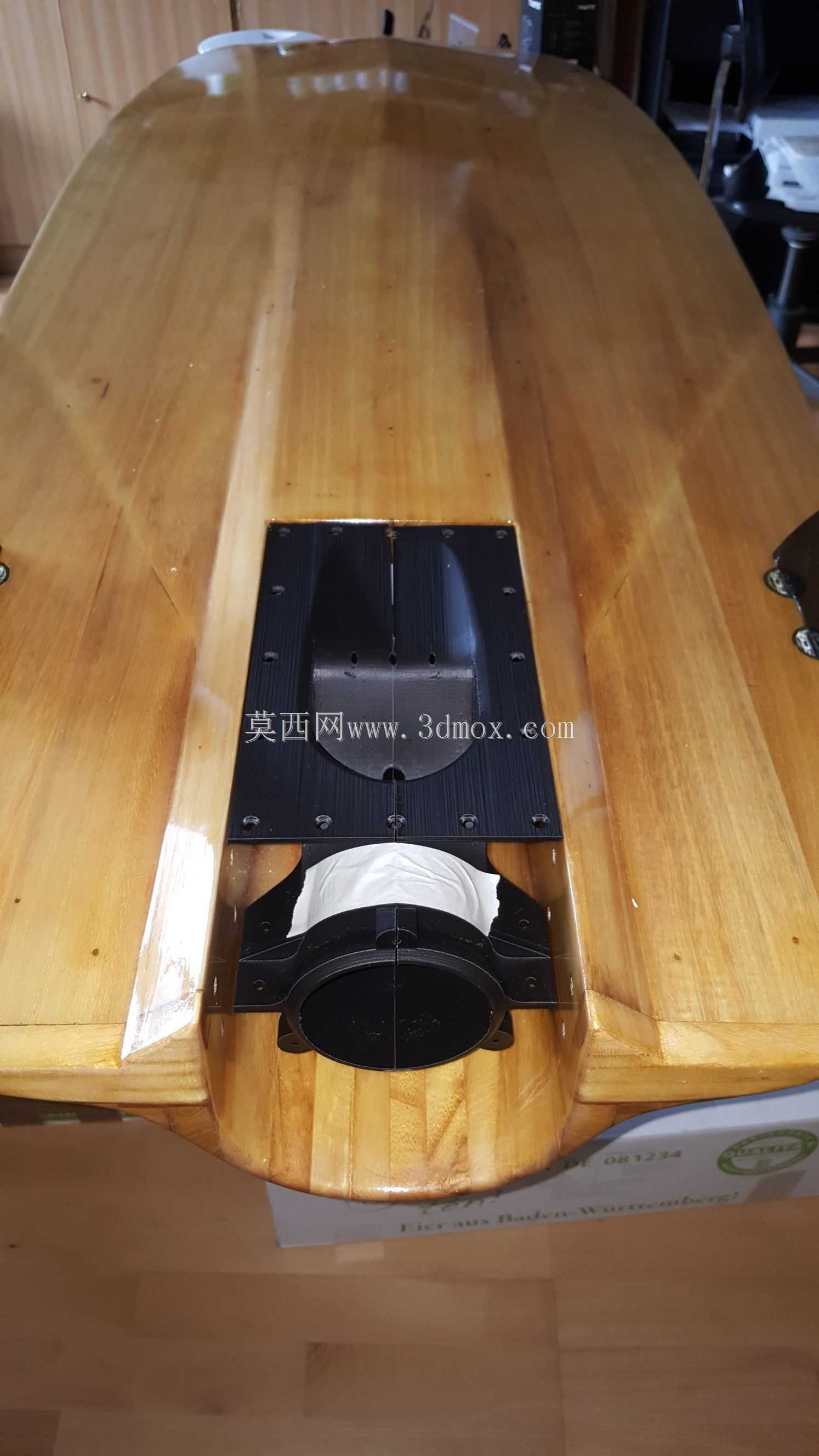

　　安装边界方面，整套驱动器轴向长度从进水口端面到喷口端面预留了足够的安装间距，安装平板的宽度适配常规冲浪板尾部的安装尺寸，板体仅需要在对应传动轴穿出的位置加工一个小直径通孔，不需要大面积切割板体，改装门槛很低。喷口的中心线高度与冲浪板底面保持合理高差，航行时喷口完全没入水面以下，避免喷射时吸入空气造成推力断档，转向导流片的转动行程预留了足够的角度范围，小角度偏转时可以调整航行方向，大角度偏转时还可以实现反向制动，提升水上操控的安全性。叶轮采用三元流叶片造型，叶片曲面经过顺滑处理，工作时水流加压均匀，振动和噪声都处于较低水平，叶轮与流道内壁之间保留合理间隙，既避免转动时出现刮擦，也能减少间隙回流造成的推力损失。整套结构把动力输出、水流加压、转向操控、安装密封几个功能模块整合为一体，外置布置的形式也让后期维护变得十分便捷，需要清理流道杂物或者更换密封件时，不需要拆开冲浪板内部结构，直接在板体外侧就可以完成检修作业。
