桨板水上电动推进驱动装置结构

　　这套水上电动推进装置主要面向站立式桨板、充气冲浪板以及小型浮台的辅助动力改造场景，用于在静水湖面、近岸平缓水域、内河休闲航段中为使用者提供持续推力，减少长时间划行的体力消耗。装置整体由水下推进主机、立式连接支板、板体夹持固定座、电控接线端和防护导流结构组成，建模时按照实际装配关系拆分，能够清晰表达动力段、支撑段和板上固定段之间的空间位置。

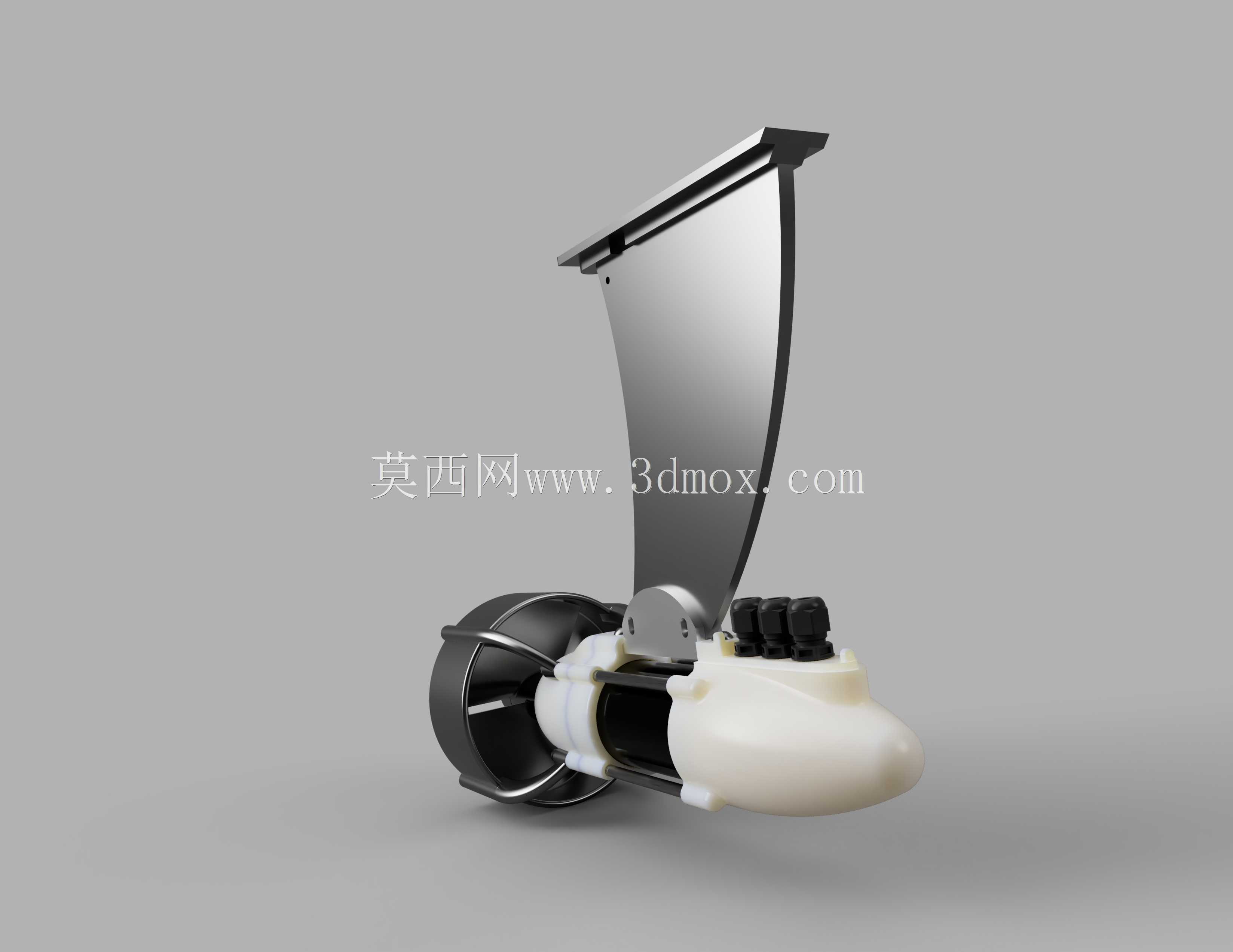

　　水下主机采用流线型壳体布局，前端为圆润的白色浮力舱段，内部可容纳电池、控制板或密封安装腔；中段布置电机与传动轴系，尾部连接螺旋桨及环形防护导流罩。壳体外形从前端向尾部逐步过渡，减少水中拖拽阻力，同时让水流能够平顺进入桨叶区域。尾部环形罩不仅限制异物靠近旋转桨叶，也起到导流和保护作用，在靠近水草、绳索或浅滩碎石时降低桨叶直接撞击的概率。罩体与主机壳体之间保留支撑筋，保证受力传递，同时避免大面积实体结构造成额外阻力。

　　立式连接支板是该装置的关键传力部件，上窄下宽的曲面形态兼顾水动力外形和结构刚度。支板下端与水下主机顶部连接，上端延伸至桨板底面附近，并通过横向夹持轨道固定在板体尾端。支板在水中相当于一个垂直稳定面，推进时能够承受螺旋桨产生的反推力，并将推力传递到板体；转弯或侧向晃动时，该板也能提供一定航向稳定作用。设计中需要重点关注支板与主机连接处的圆角过渡、螺栓孔位以及密封面，因为该区域同时承受弯曲力矩、振动和周期性水流冲击，若截面突变过大，容易在长期使用中形成应力集中。

　　板体固定端采用横向压条与夹持结构，适合安装在具有一定厚度的充气桨板或硬质板尾缘。固定座沿板宽方向展开，接触面应尽量贴合板底弧线，必要时增加软垫或压板，以分散夹紧力，避免局部压强过高损伤板体表皮。安装边界上，推进主机需位于板尾下方并保持适当浸没深度，螺旋桨轴线尽量与水面平行；支板伸出长度决定主机沉深，过浅会导致吸气和推力波动，过深则增大阻力并影响靠岸搬运。横向位置通常布置在板体中轴线上，使推力方向与航行方向一致，减少偏航力矩。

　　电控部分在主机顶部可见多组黑色接线端子或防水接插件，用于电机供电、控制信号和电源连接。实际结构设计时，该区域需要独立密封，线缆走向应避免与支板安装面、夹持件发生摩擦。接插件位置高于主机主体，有助于降低短暂浪溅时进水风险，但仍不能替代完整的密封设计。电池与控制器若布置在前端白色舱内，需要利用舱内筋位固定，并在重心分配上使整机略微前倾或保持中性浮力，防止装置脱落后姿态异常。

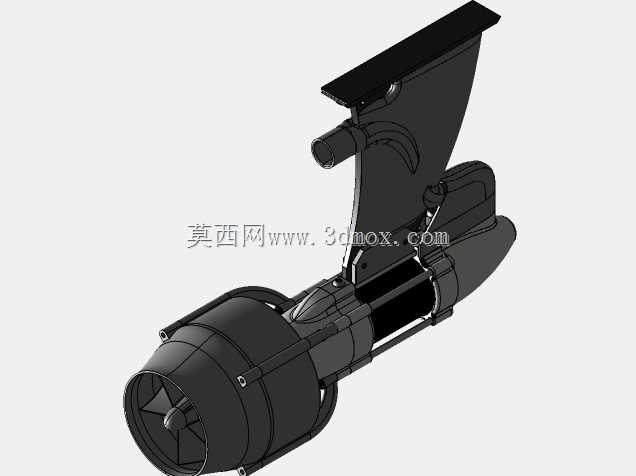

　　从建模思路看，外形曲面应先依据水下阻力特征建立主壳体控制线，再完成首尾过渡、支板曲面和尾部导流罩的连续造型；结构细节则围绕装配可达性展开，包括主机与支板的连接法兰、螺栓沉孔、压板位置、线缆接口和桨叶防护间隙。螺旋桨与导流罩之间需要保留均匀环形间隙，既保证旋转安全，又避免水流扰动造成效率下降。维护角度上，桨叶罩、主机壳体和支板应设计为可拆组件，便于清理缠绕物、检查密封件和更换易损件。

　　该类装置的使用工况并不追求高速竞赛，而是强调低速稳定推力、拆装便利性和使用安全性。选型时需要结合桨板排水量、使用者重量、期望航速和水域环境确定电机功率与螺旋桨直径；结构校核则应关注夹持座在最大推力下是否滑移、支板根部是否疲劳、主机壳体密封是否可靠。三维模型中各部件比例明确，适合用于水上运动装备结构展示、推进器方案评审以及板载动力改装设计参考。
