小型电动探索潜水器结构设计

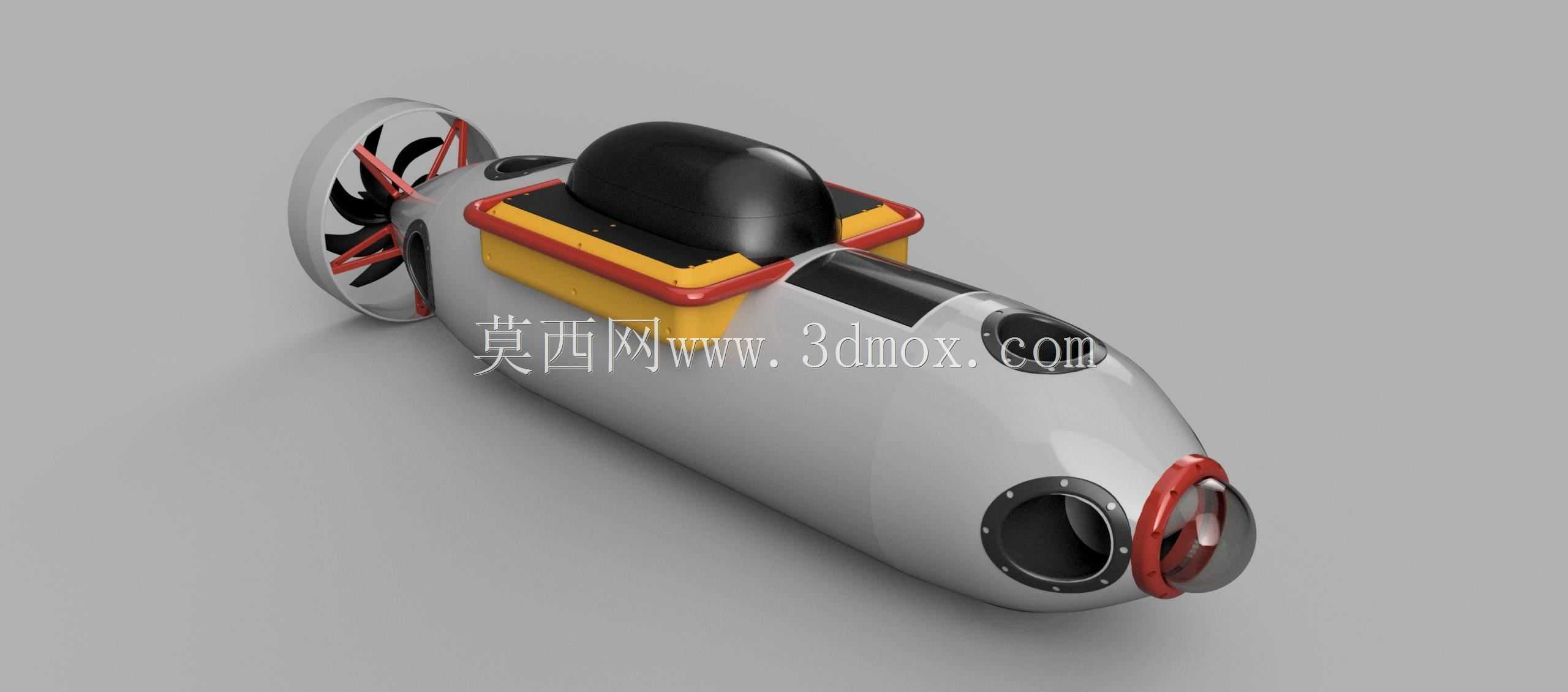

　　这套小型电动探索潜水器的三维结构围绕近岸浅水观察、水下设备巡检、池体检测和个人水下航行试验展开，整体采用鱼雷式流线艇体，前端布置透明观察与摄像区域，尾部设置涵道式推进装置，上部保留乘员或载荷舱的隆起空间。艇体外形以圆柱段为主体，头部通过多段曲面收敛成钝圆鼻端，能够在低速航行时降低迎流阻力，同时避免尖锐端部在靠泊、回收和近壁作业时发生碰撞损伤。尾部推进器采用环形护罩包裹叶片，护罩既可以保护螺旋桨，也能减少水草、缆绳和漂浮物卷入的风险，适合在港湾、试验水池、湖泊近岸等边界复杂的水域使用。

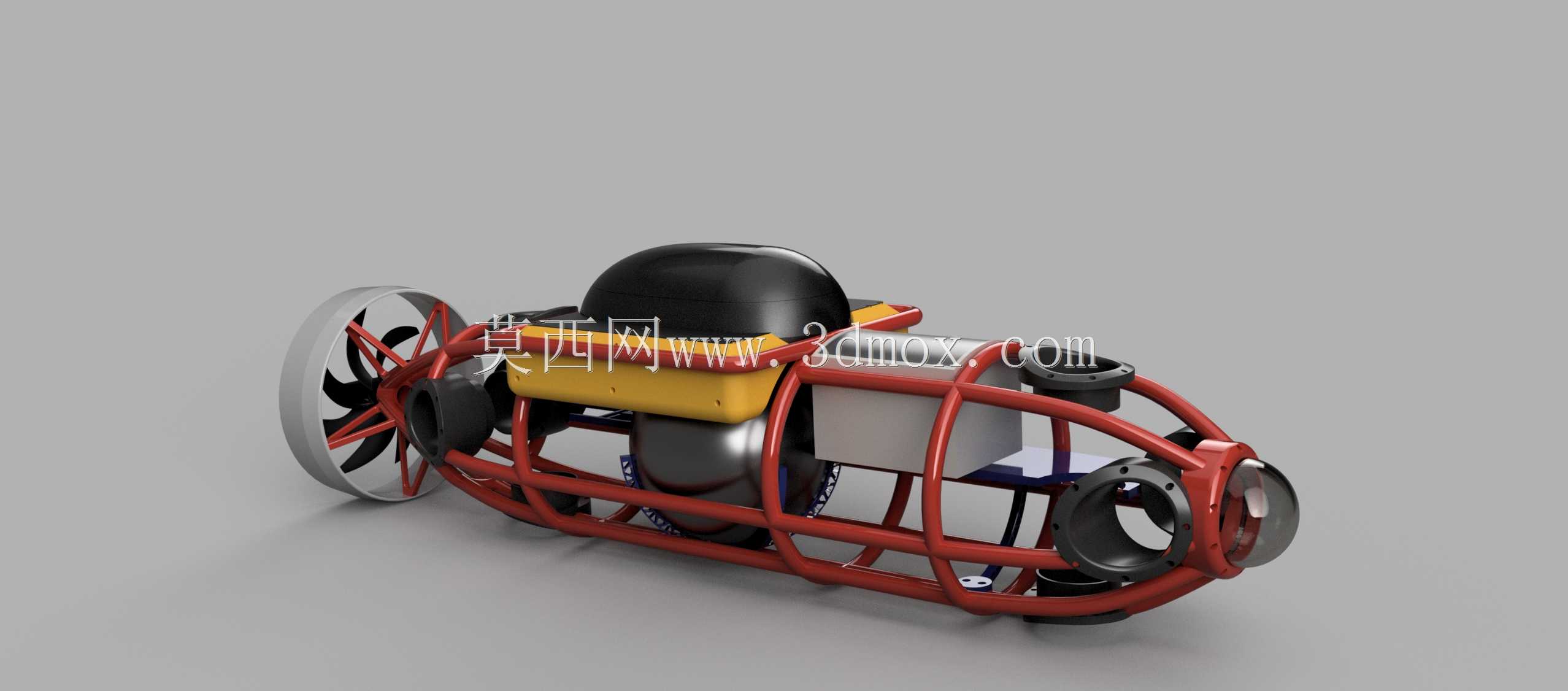

　　从结构布置看，艇体中部为主要浮力与设备安装空间，内部可划分电池舱、控制舱、压载调节区和线缆通道。上部黑色隆起区域对应乘员观察罩或核心电子设备舱，外侧黄色边框形成明显的防护和承托轮廓，红色饰条在工程上可作为装配分界与视觉识别带。该区域与主艇体之间需要重点处理密封面、压紧边和检修开口，模型中通过较宽的周边轮廓体现了盖板安装边界，便于后续在详细设计中布置密封圈、紧固件和限位台阶。对于小型潜水器而言，上部舱盖不仅承担外形过渡作用，还直接影响开盖维护频率、内部器件可达性以及水下密封可靠性，因此轮廓不能只按外观曲面处理，必须兼顾法兰宽度、螺栓间距和盖板刚度。

　　前端观察区域采用圆形窗口与红色外圈组合，窗口周围布置一圈连接孔，体现了法兰压紧式安装思路。实际工程中，观察窗通常选用透明耐压材料，外侧由金属压圈固定，压圈与艇体艏部框架之间通过均布螺钉预紧，使密封件获得连续压力。鼻端侧面还设置了较小的圆形开口，可作为辅助照明、摄像、传感器穿舱或备用观察位。该类开孔不宜过多，因为每个穿舱点都会带来密封路径和维护点；在小型电动潜水器上，更合理的方式是将摄像、照明和深度感知模块集中在前端模块内，线缆通过少数密封接头进入控制舱。

　　尾部推进系统的建模重点在于桨叶、轮毂、涵道和支架之间的关系。桨叶位于环形护罩内部，叶片与护罩内壁保留径向间隙，既防止转动干涉，又能提高涵道对水流的约束效果。护罩通过多根支撑筋与艇体尾部连接，支撑筋需要在满足强度的情况下控制厚度和数量，避免过度阻挡尾流。尾部中心轴线与主艇体轴线保持一致，有利于电机、联轴器或直驱电机的同轴布置。若采用电机内置方案，电机舱应紧邻尾部，缩短传动轴长度；若采用外挂推进器方案，则尾锥外形需要预留安装座、电缆密封接头和拆装空间。

　　艇体侧面的黑色长条区域可作为侧置设备窗、浮力材标识区或检修盖板。其嵌入主艇体表面，说明外形设计并非单一旋转体，而是在圆柱基础上进行了局部切平与曲面修补。这种处理方式有利于安装平板式电子模块、侧扫传感器或电池组，但也会破坏纯圆柱壳的连续性，设计时需要在开口周边增加加强框，避免薄壳在外部水压下出现局部凹陷。对于浅水小型艇，壳体可采用金属框架加外蒙皮、复合材料壳体或分段耐压舱组合形式；无论采用哪种方案，分段接头都应尽量布置在圆柱直段上，避免在曲率变化剧烈的鼻端或尾锥处设置主密封面。

　　安装边界方面，该潜水器的最大外轮廓由尾部涵道直径、上部舱罩高度和前端观察窗压圈共同决定。收纳、吊装或车载运输时，尾部护罩属于易碰部位，上部舱罩也不宜作为承重接触面，现场支撑点应选在主艇体下部的加强框或专用托架位置。艇体两侧可预留模块化挂点，用于挂载电池包、浮力块、摄像云台或小型作业工具，但挂点不能破坏主密封舱，通常采用外部抱箍、预埋螺母或独立框架传力。上部黄红相间的围边在造型上突出，在结构上也可作为弱碰撞防护条，减轻靠岸时对主舱盖边缘的直接冲击。

　　功能实现上，这类潜水器需要兼顾航行、观察、通信和安全。水面状态可依靠天线或浮标进行定位与指令传输，水下状态则以预编程航线、深度传感器、姿态传感器和摄像反馈为主。电池、电机控制器、通信模块和配电单元应分舱或分区固定，重物尽量靠近艇体轴线下方布置，以改善横滚稳定性。艇体内部还要考虑冷凝水、泄漏检测和可维护性，舱底应留出排水或集液空间，电缆沿上部或侧部走线，避免在最低处堆积接头。

　　从三维建模角度看，该作品适合用于小型水下航行器外形验证、舱段布置讨论、推进器防护结构参考和展示级装配演示。建模时需要特别注意主艇体曲面与上部舱罩、侧窗、前端法兰、尾部涵道之间的连续过渡；圆形窗口的螺钉孔应按圆周阵列建立，并与压圈孔位保持一致；尾部桨叶属于复杂曲面件，应单独成件并保留转动间隙；舱盖、护罩、压圈和装饰条需要按装配关系拆分，便于后续出工程图、检查干涉和评估密封结构。整体方案虽然带有概念探索性质，但已经具备小型电动潜水器的基本工程特征：流线耐压主体、前端观察模块、上部设备舱、尾部涵道推进和外部防护边界，能够为浅水水下观察平台的结构细化提供较完整的三维参考。
