小型台式数控铣削激光复合加工设备

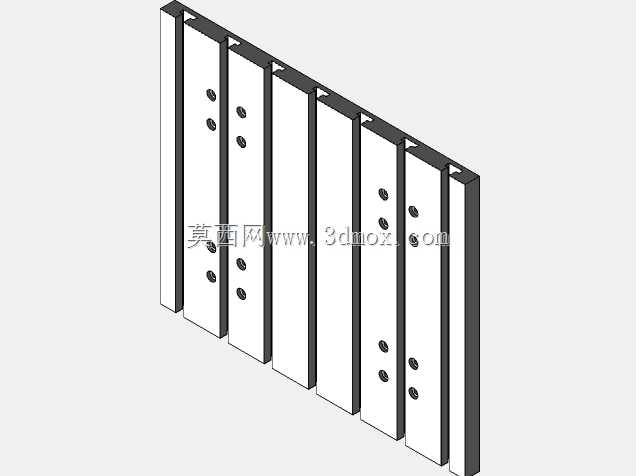

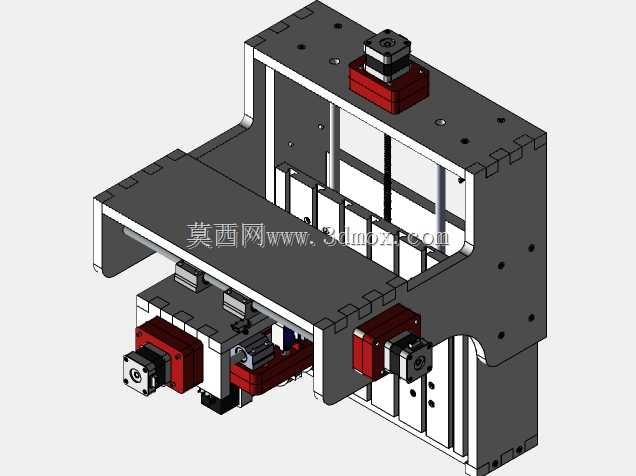

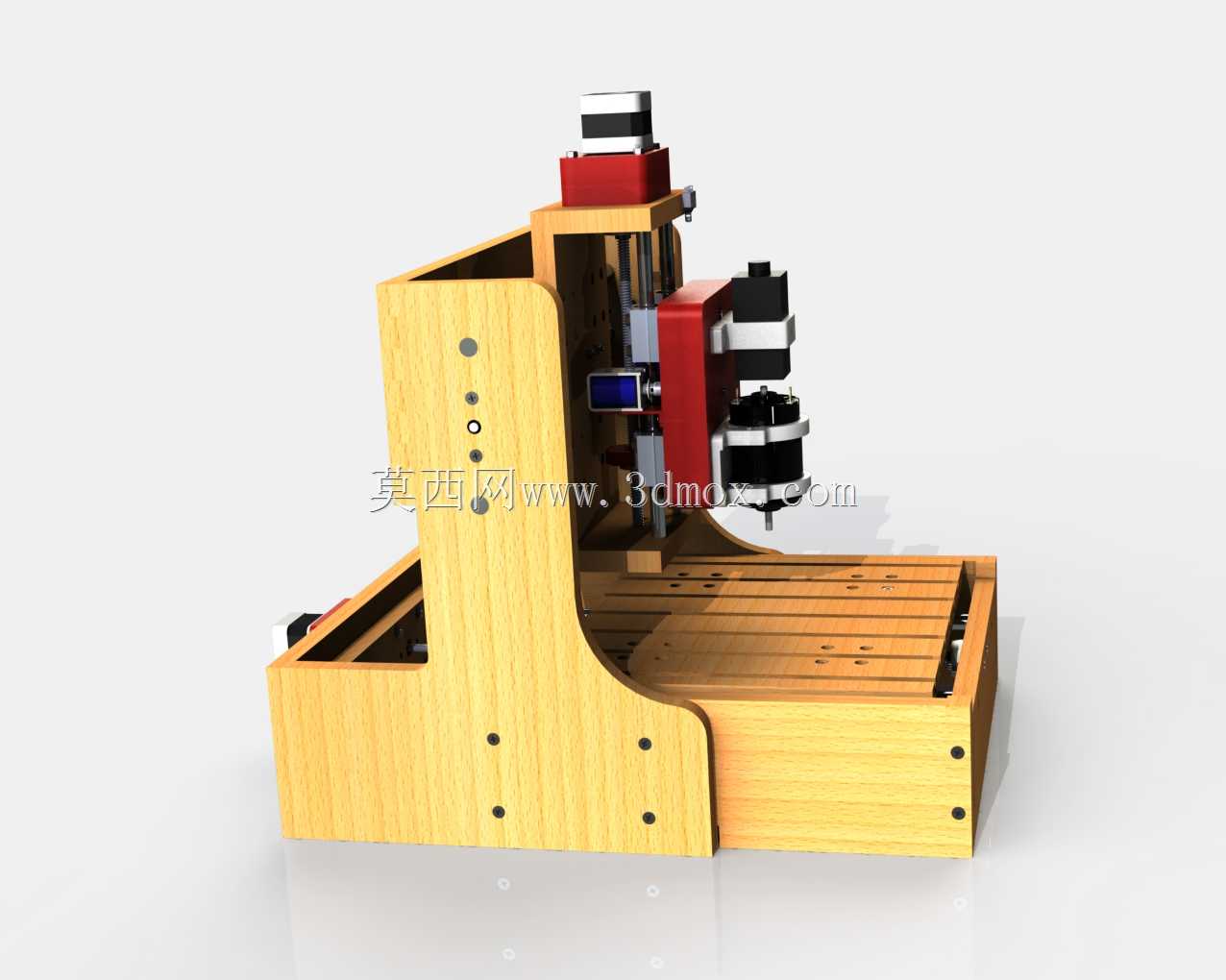

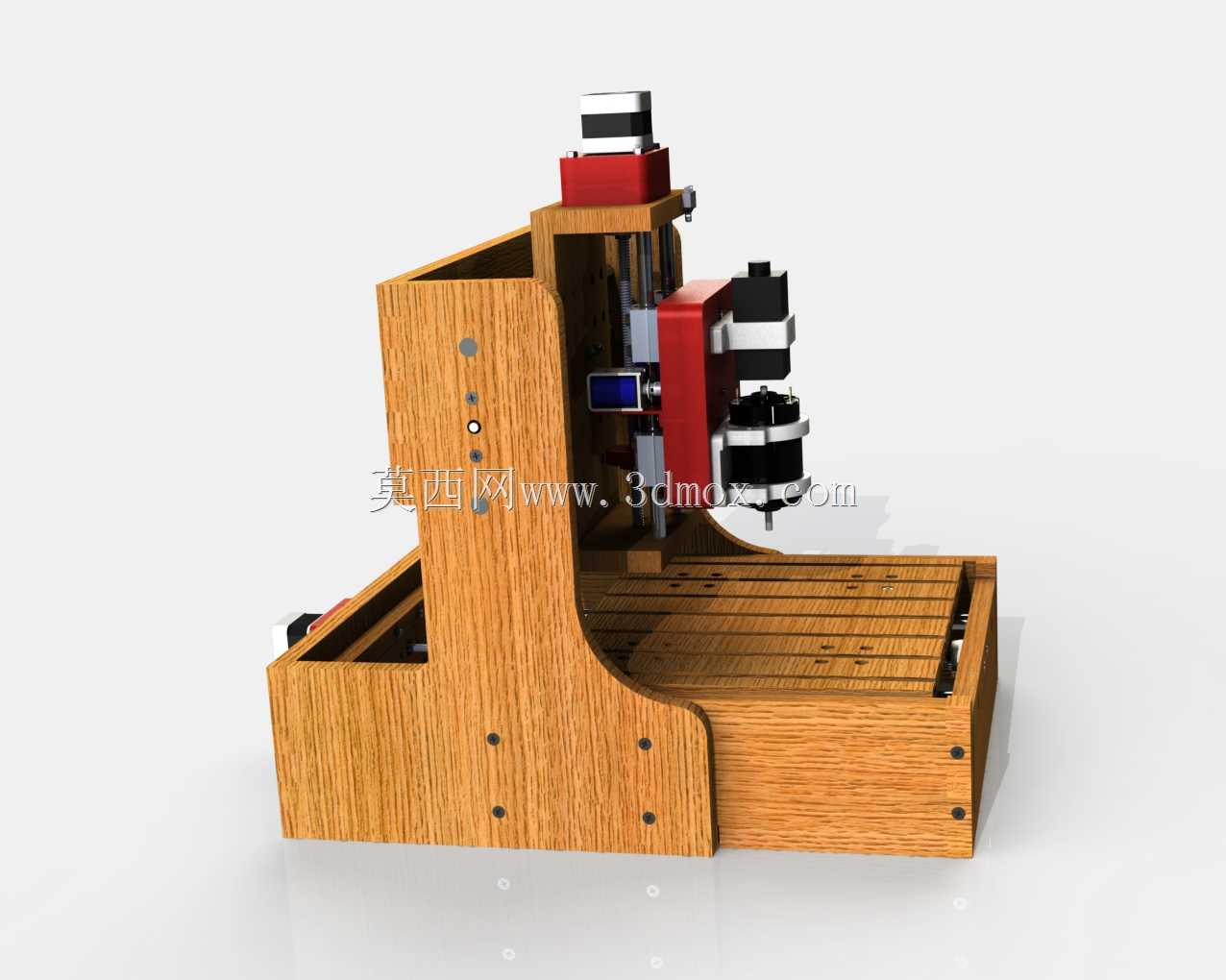

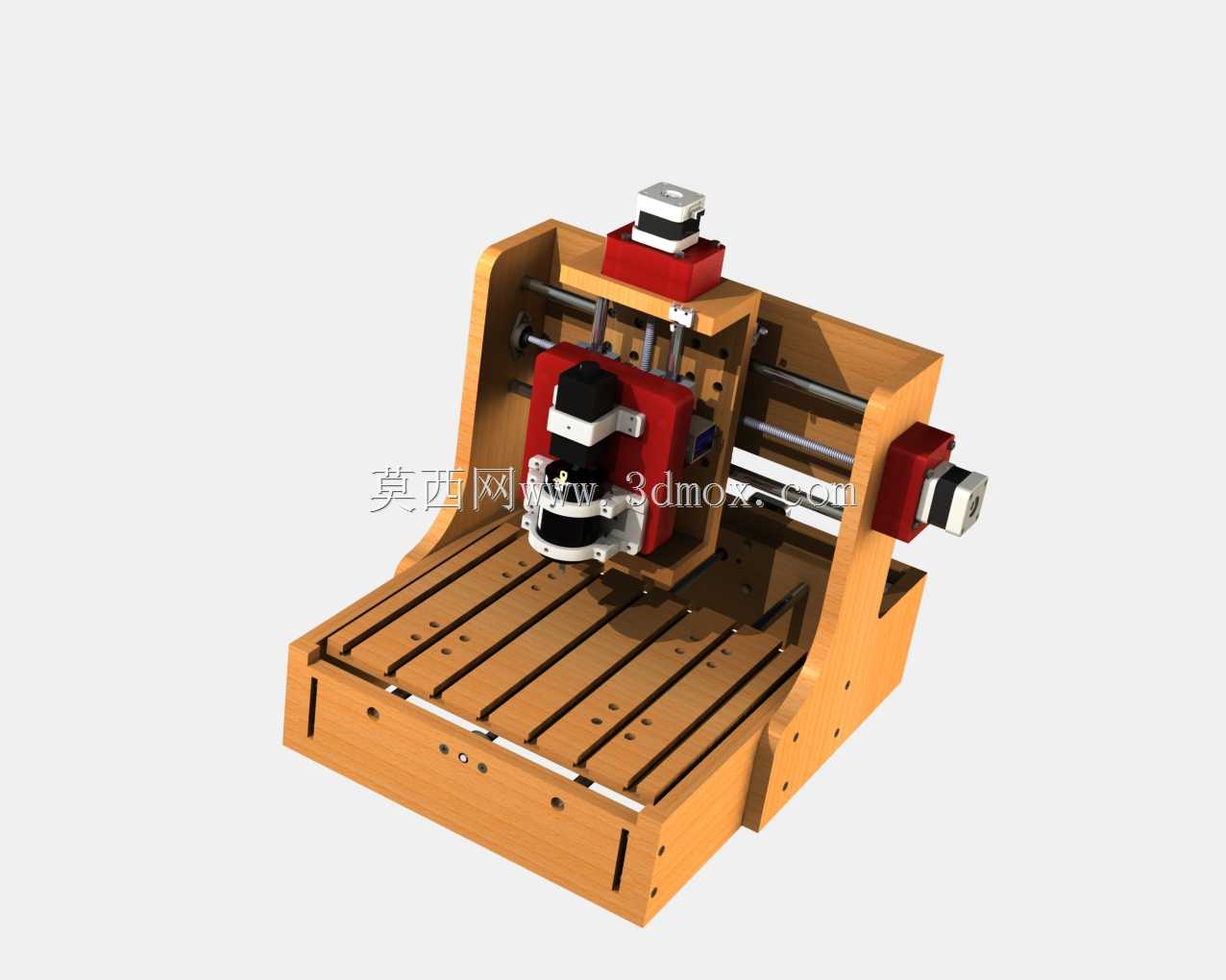

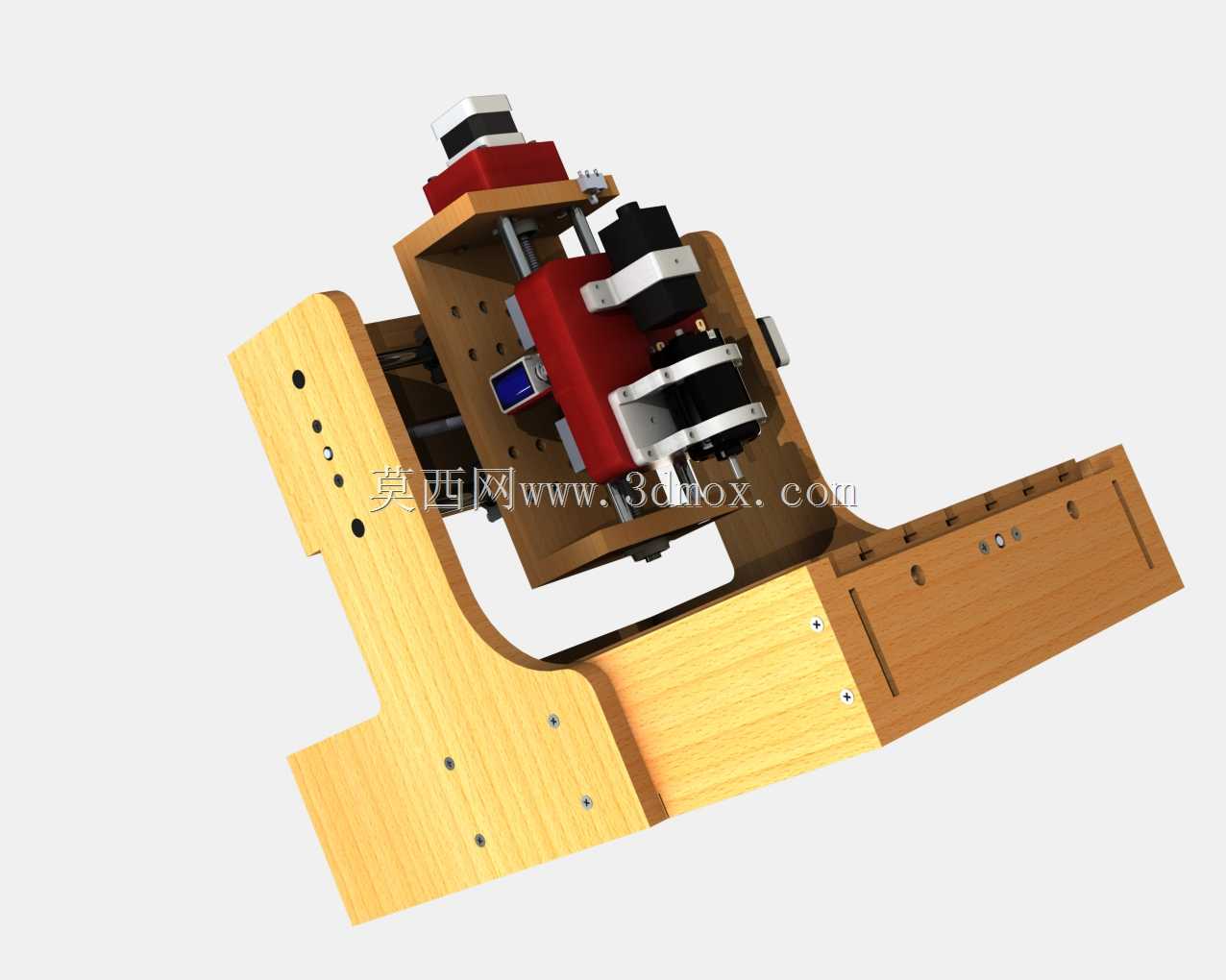

　　这套小型台式加工设备的结构方案，面向小尺寸工件的轻切削加工与激光加工复合场景搭建，整体采用龙门式动梁布局，床身底座为一体式焊接框架搭配多道横向加强筋，工作台面铺设均布T型槽的铸铁工装板，可直接通过压板、平口钳或定制夹具固定非金属板材、软金属坯料、小型结构件，适配桌面级工坊、教学实训车间、产品打样室的日常加工需求，无需大型工业机床的地基浇筑与大占地空间。整机外形边界尺寸控制在550mm×480mm×370mm区间，工作台有效加工行程覆盖常规小型工件的铣削、雕刻、激光刻蚀作业范围，安装时仅需预留周边100mm以上的散热与操作空间，放置于标准承重工作台即可完成部署。

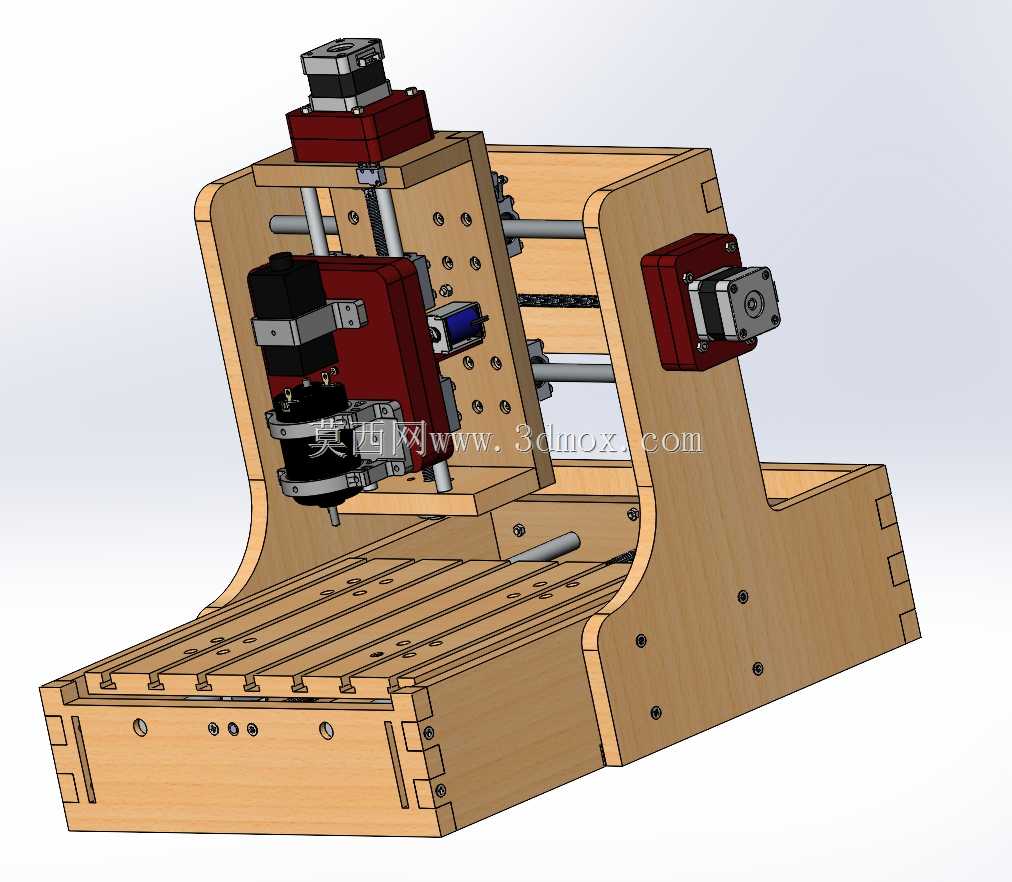

　　从功能实现逻辑来看，设备将三轴数控铣削单元与激光加工单元集成在同一Z轴滑台上，X轴传动采用双侧同步带轮搭配直线光轴导轨，驱动电机布置在龙门横梁侧端，带动横梁沿底座纵向导轨完成Y向进给；Z轴滑台通过滚珠丝杠传动，可分别搭载高速铣削主轴与激光加工头，切换加工模式时仅需更换末端执行器并调用对应控制程序，无需重新校准工件坐标系原点。铣削主轴采用高速风冷电主轴，可夹持直径3-6mm的铣刀、雕刻刀，完成亚克力、木材、软铝、塑料件的轮廓铣削、开槽、打孔作业；激光单元可完成工件表面刻字、图案标刻、薄非金属材料切割工序，两种加工模式共用同一套三轴运动平台，避免了二次装夹带来的定位误差。

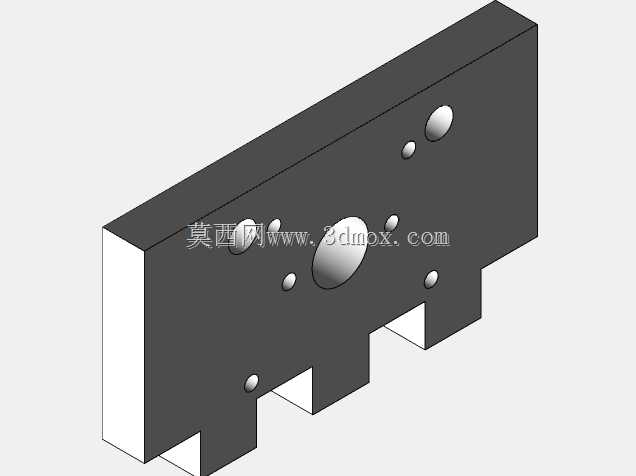

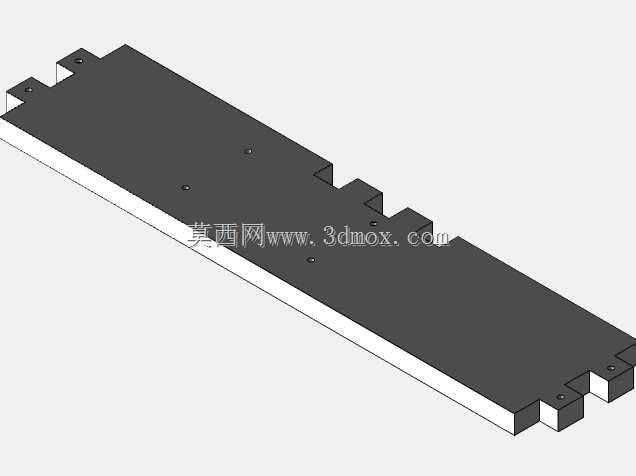

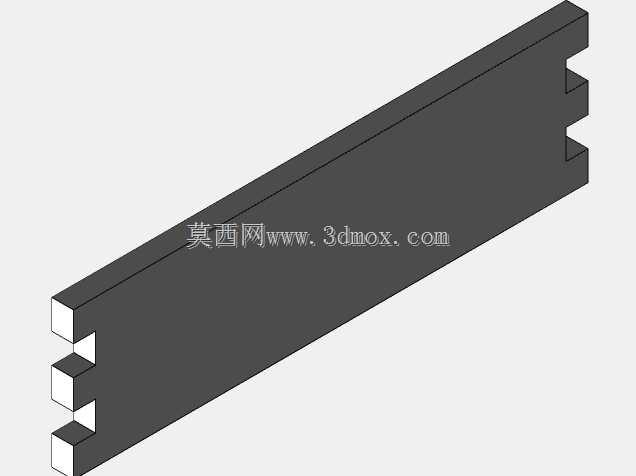

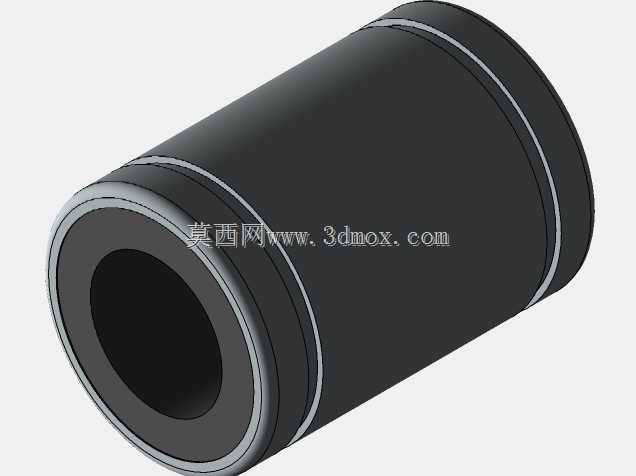

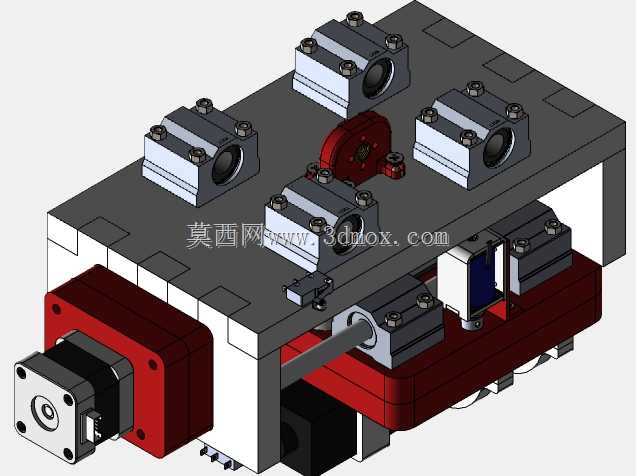

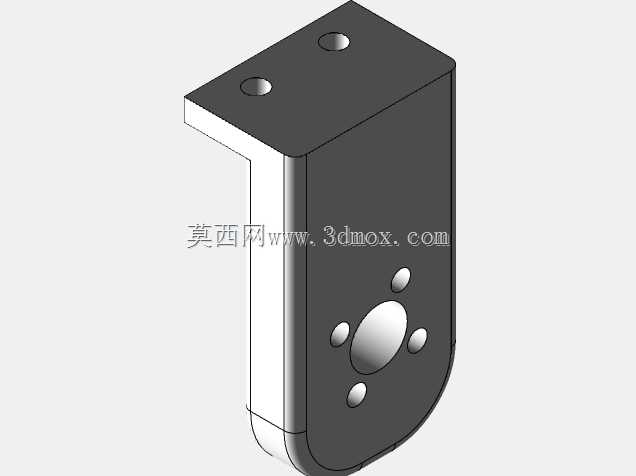

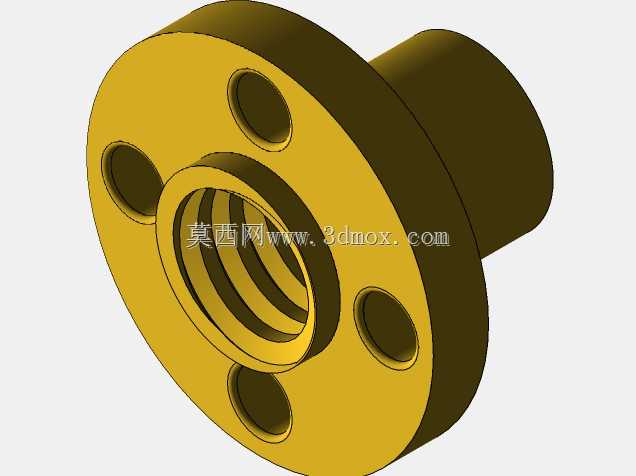

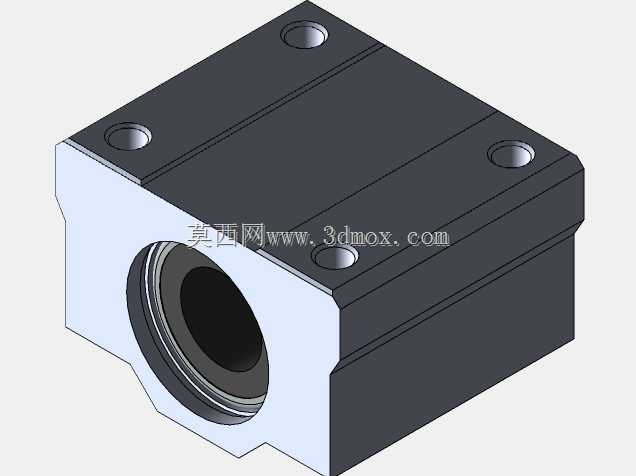

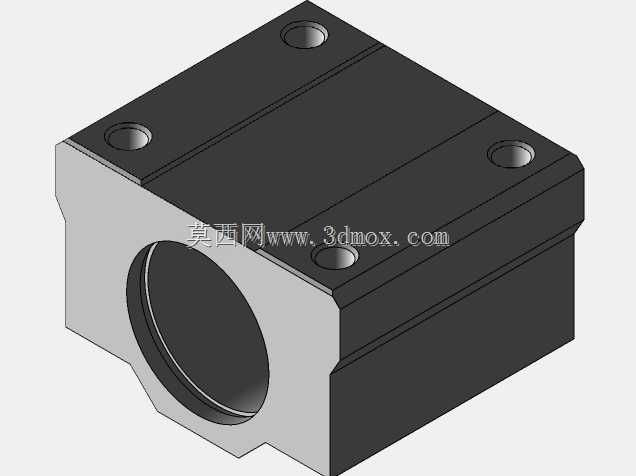

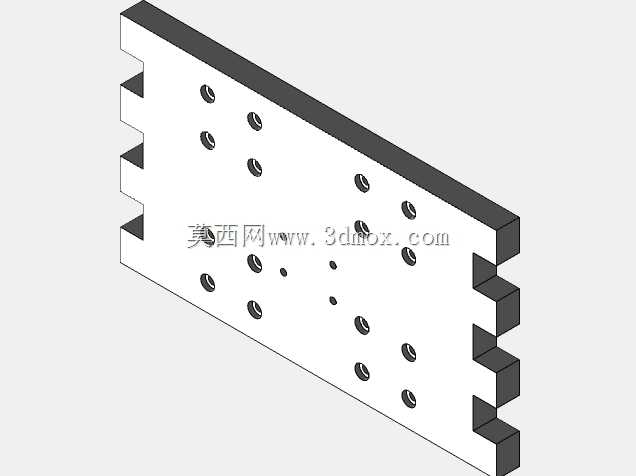

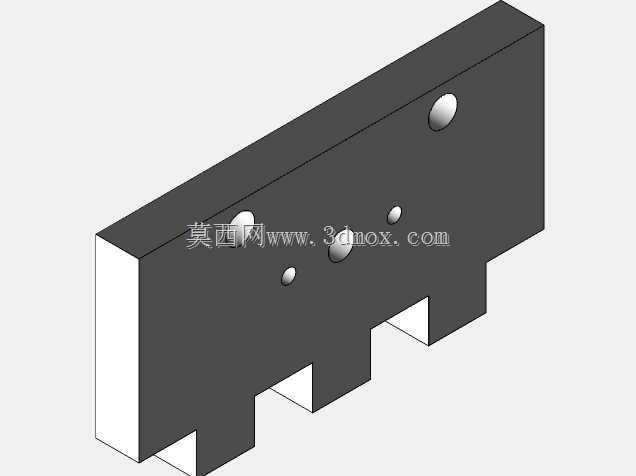

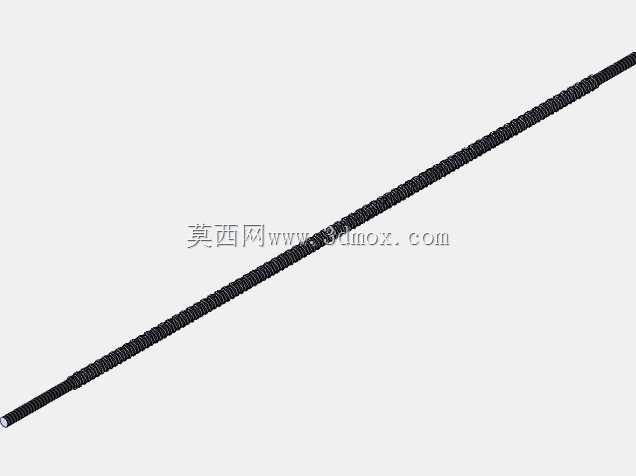

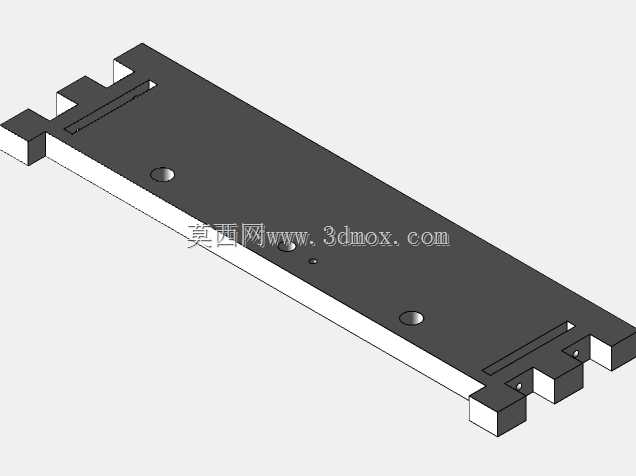

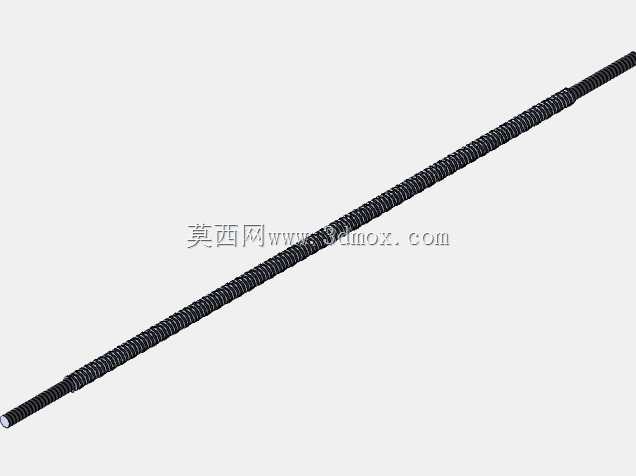

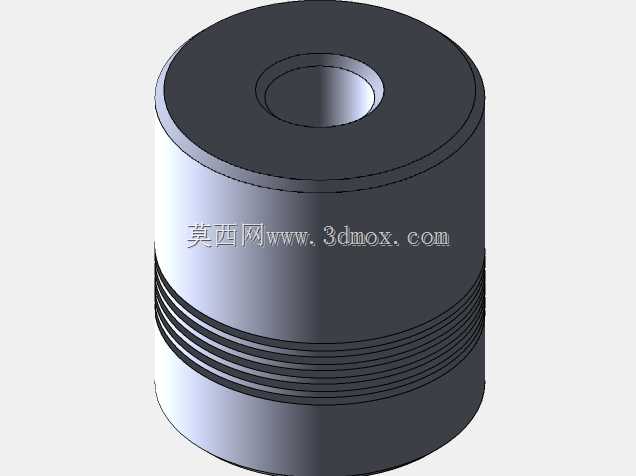

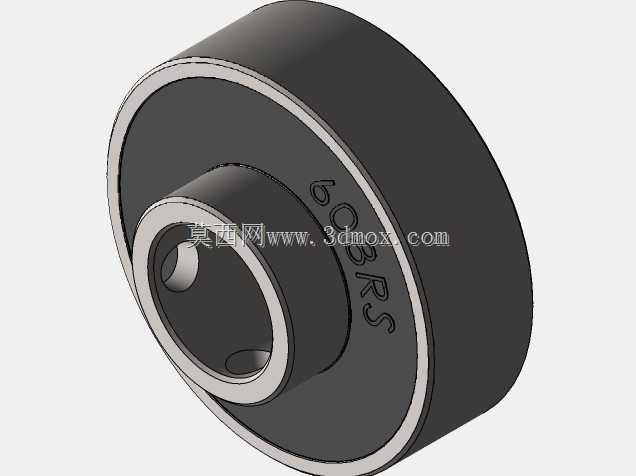

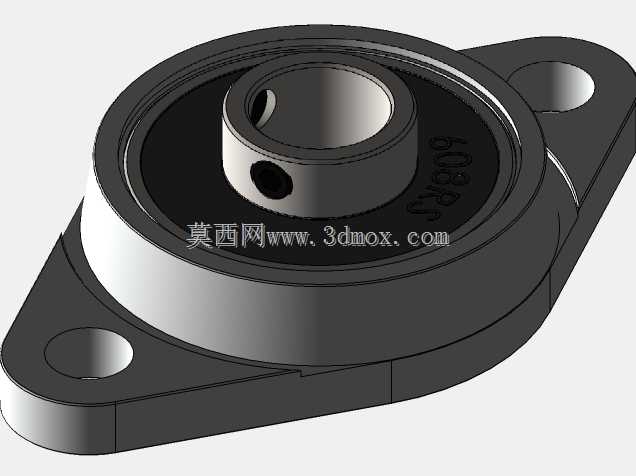

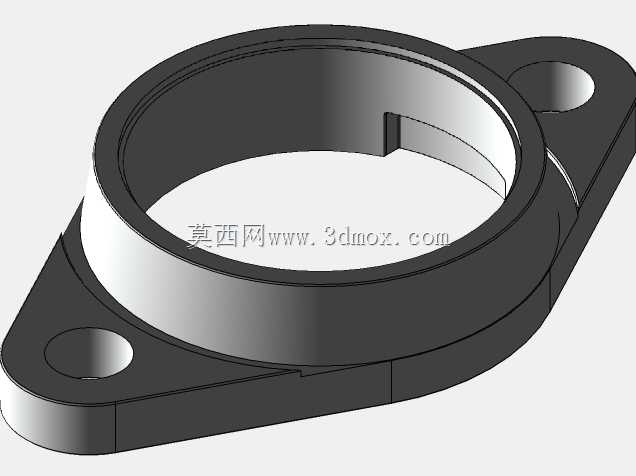

　　结构设计阶段优先考虑了桌面设备的刚性与轻量化平衡：底座框架采用厚度8mm的钢板折弯焊接，焊缝处做去应力处理，避免长期加工过程中床身变形；龙门立板与横梁采用铝合金型材拼装，在保证支撑刚性的前提下降低整机自重，方便设备移位与调试。导轨选型上，三轴均采用镀铬直线光轴搭配线性滑块，传动丝杠选用消隙滚珠丝杠，反向间隙控制在0.05mm以内，满足小型工件的加工精度要求。驱动端配置步进电机搭配减速箱，低速进给时扭矩输出平稳，高速移动时无明显丢步现象，控制箱可独立布置在设备侧方，减少加工振动对电气元件的影响。

　　实际应用场景中，这类复合加工设备常被用于非标小零件的快速打样：比如自动化设备的绝缘安装板、产品外观手板、教学实训中的工艺试件，都可以在一次装夹后先完成外形铣削，再切换激光头完成表面标识刻制，工序流转无需拆卸工件。工作台的T型槽间距按照通用工装标准设计，可兼容市面上多数桌面级机床的平口钳、分度头附件，扩展加工能力时无需改动床身结构。设备的走线全部采用拖链收纳，沿横梁与底座侧边布置，避免运动过程中线缆拉扯干涉，主轴冷却风道与激光单元的排烟接口预留了标准外接端口，配套除尘设备即可直接对接。

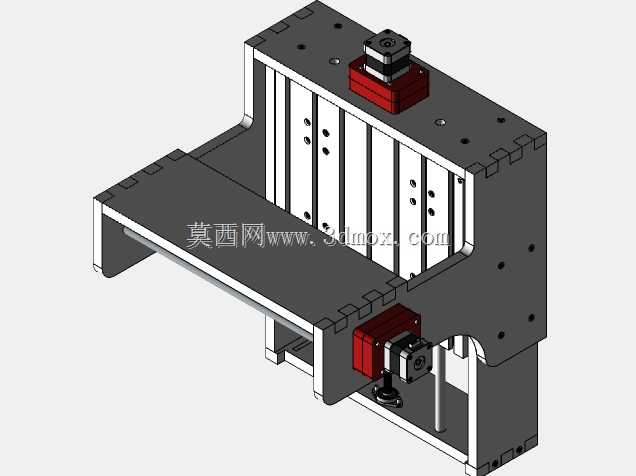

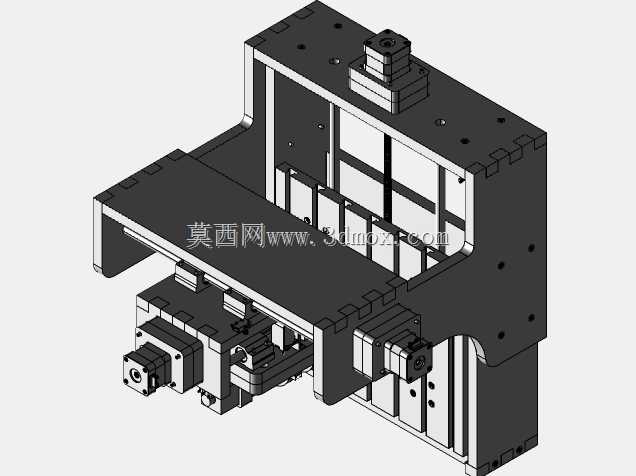

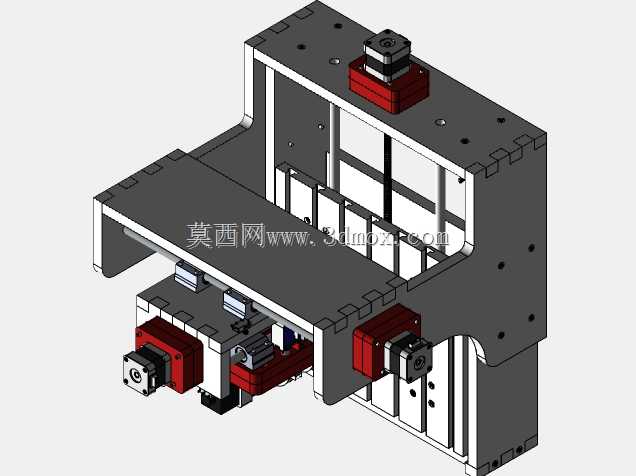

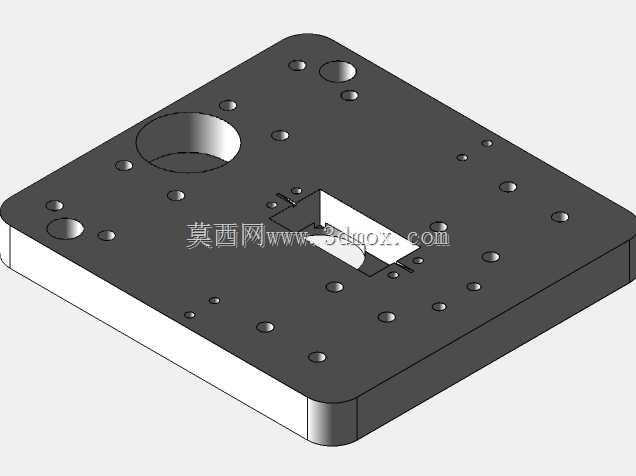

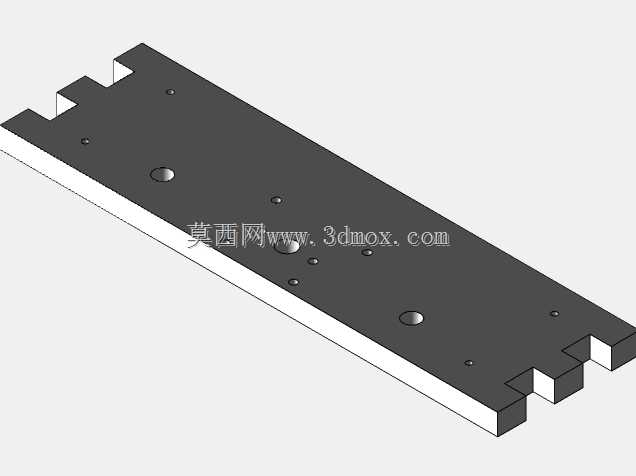

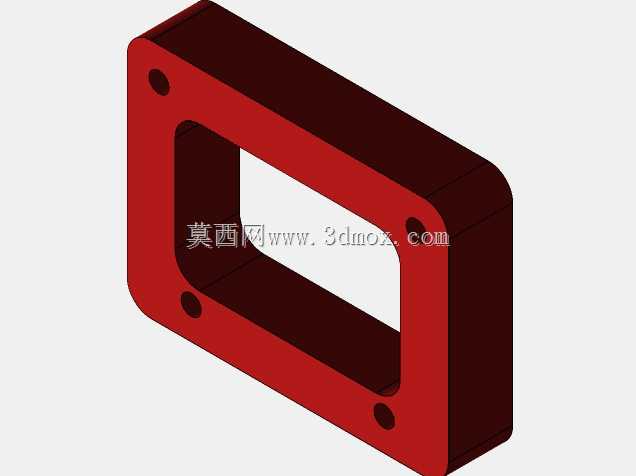

　　从建模逻辑来看，整套三维结构完整还原了装配关系：底座的焊接筋板位置、导轨安装基准面、电机座的定位孔位、主轴夹座的锁紧结构都按照实际加工尺寸绘制，运动部件的行程限位块、防撞缓冲垫也做了完整建模，在三维环境中可直接模拟三轴全行程运动，校验各部件在极限位置是否存在干涉，也可基于该模型导出工程图，直接用于零部件的外协加工与整机装配指导。
