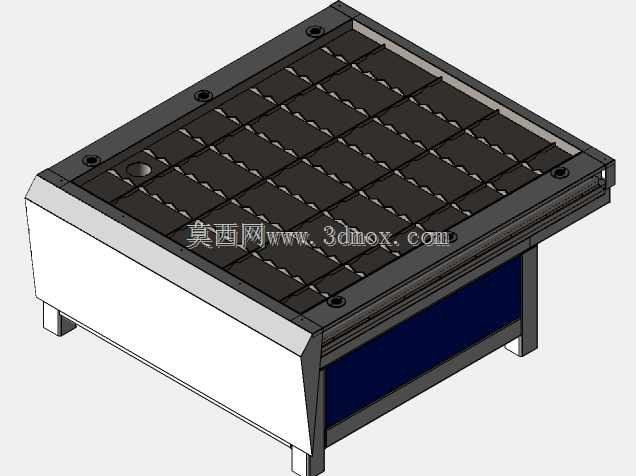

台式数控等离子金属切割工作台机架

　　该三维结构呈现的是一台台式数控等离子切割设备的主体机架与工作台部分，主要面向碳钢、不锈钢、铝板等导电板材的二维轮廓下料场景。设备常见于钣金加工车间、钢结构件预制工段、广告金属字制作、机箱机柜生产、通风管道展开件切割以及小型五金件批量备料环节。相比手持等离子切割，台式数控方案能够按照导入的排样路径自动完成直线、圆弧、异形孔和复杂外轮廓加工，减少人工划线与扶枪误差；相比激光切割，其前期投入和维护成本更低，对中厚板、锈蚀板材以及车间粗放使用环境的适应性更强。

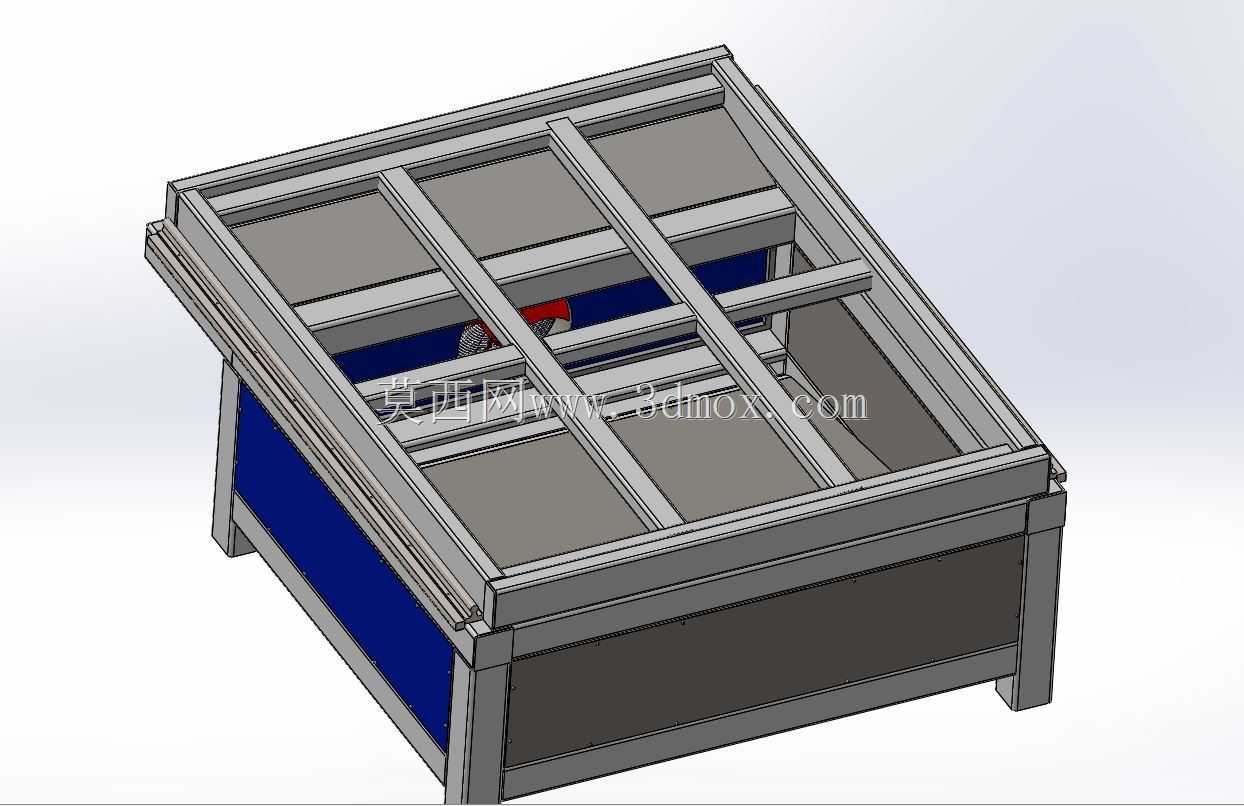

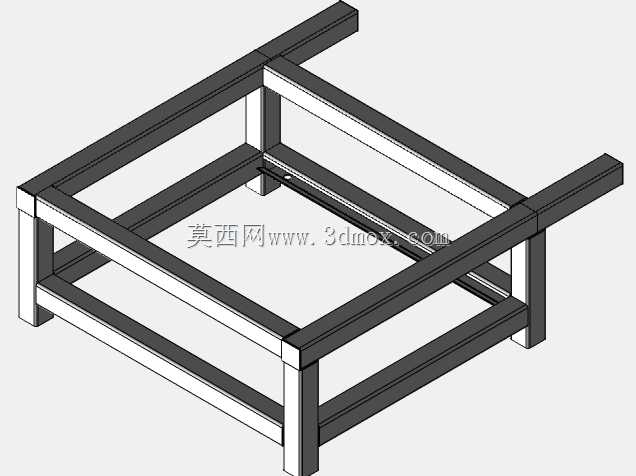

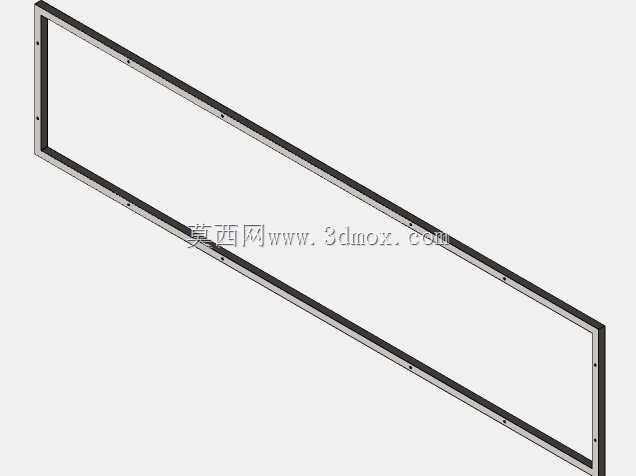

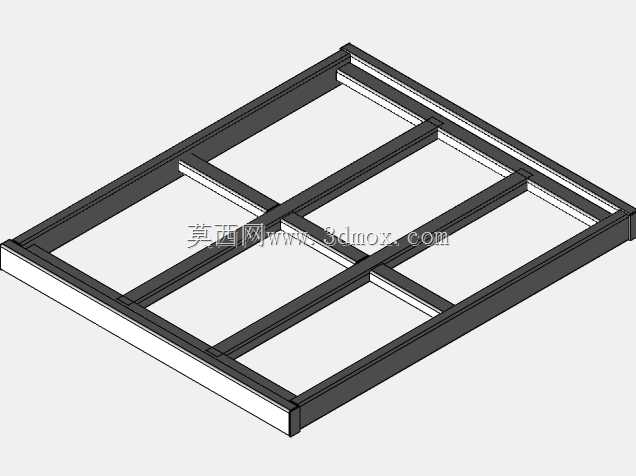

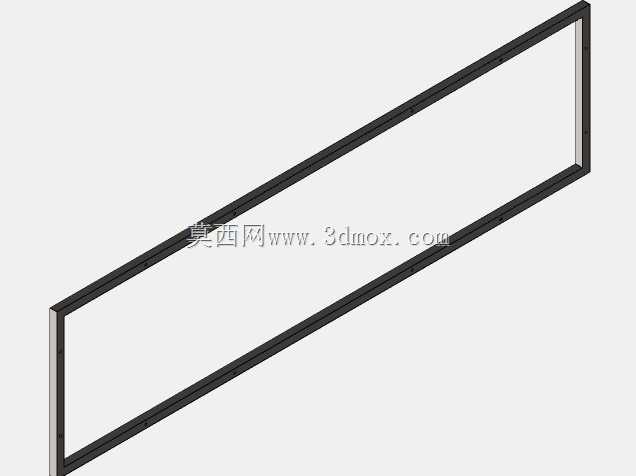

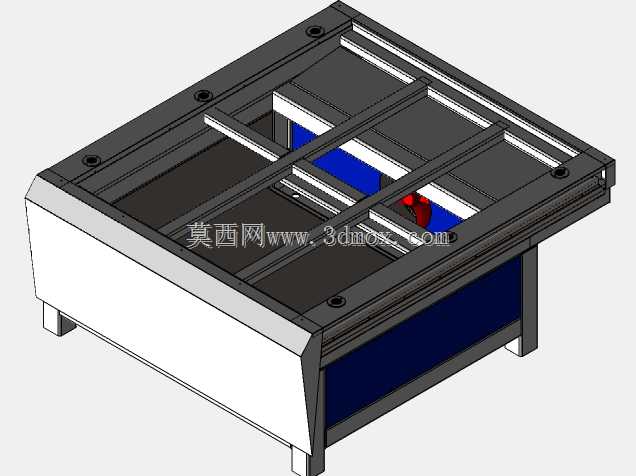

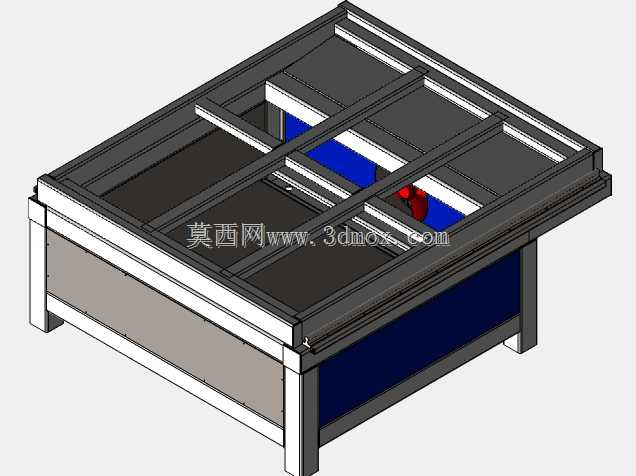

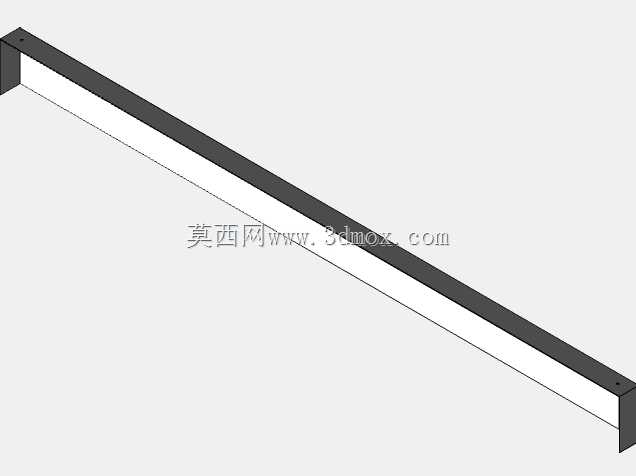

　　从结构组成看，模型重点表达了焊接床身、台面承托框架、纵向导轨安装基准、横向横梁运动空间、侧封板和下部容渣区域。床身采用框格梁形式，主梁与次梁交错布置，形成多个矩形承载单元。这样的设计并非单纯追求外观规整，而是为了在板材放置、切割头移动和局部热冲击作用下控制挠度。等离子切割过程中，电弧温度高，工件局部受热明显，如果机架刚度不足，长期使用后导轨基准容易偏移，进而影响切口直线度和重复定位精度。框格梁通过增加截面高度和焊接连接点，把台面载荷分散到四条支腿与底部支撑面上，适合承载整张钢板。

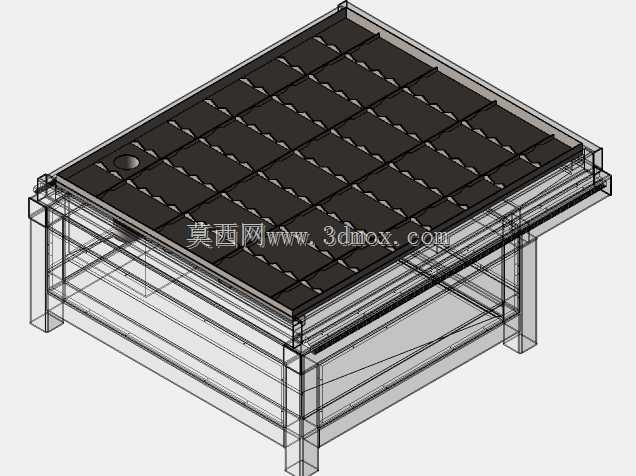

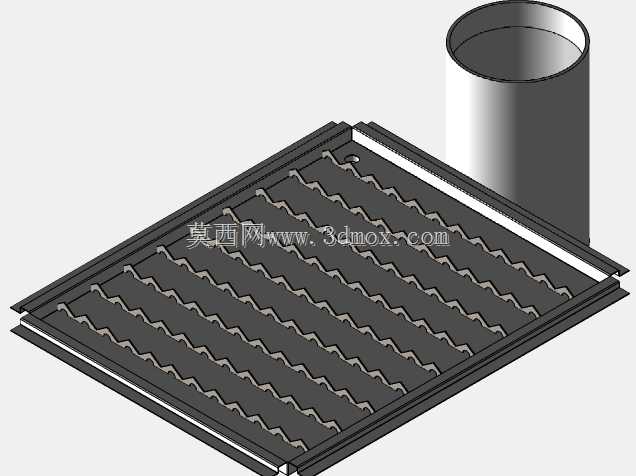

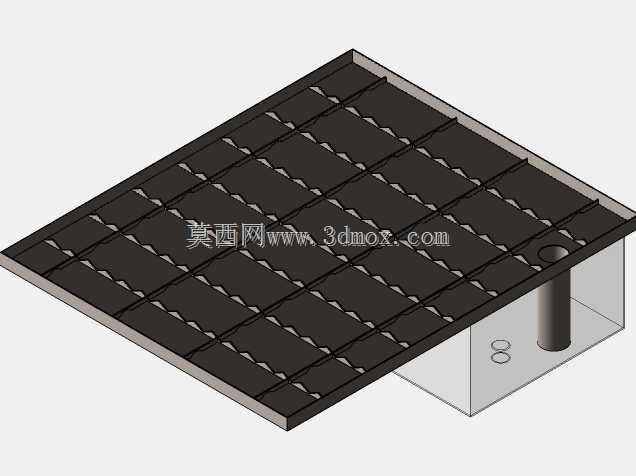

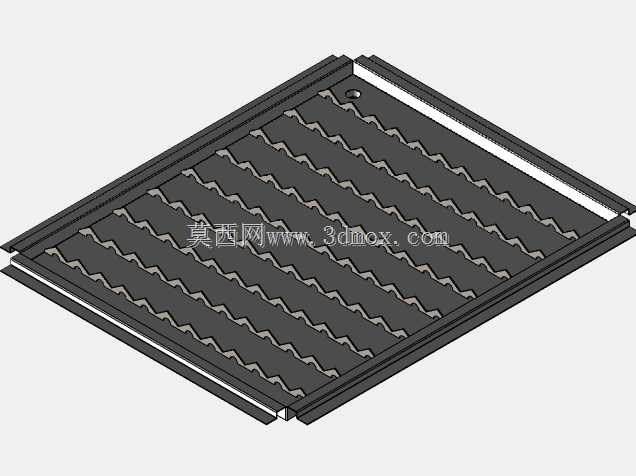

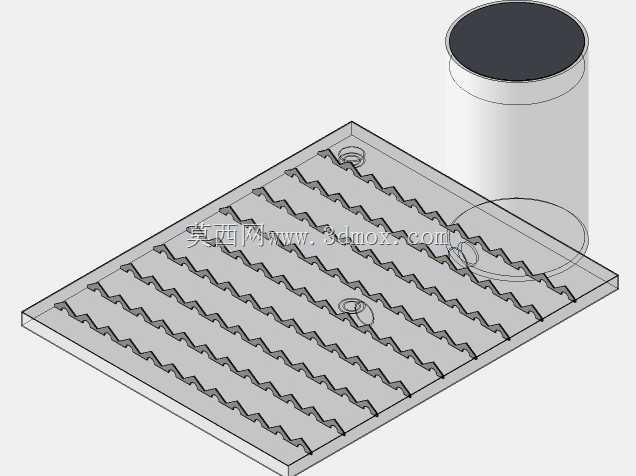

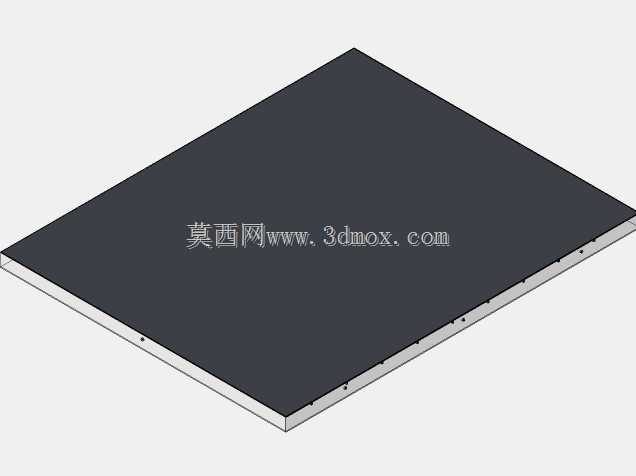

　　工作台面采用格栅式承托思路，框架上方预留安装割栅或锯齿支撑条的位置。实际使用时，待切割钢板并不直接贴实在封闭平台上，而是由若干可更换的支撑刃口托住。这样既能够让等离子弧穿透板材后继续向下释放，避免伤及主台面，也便于熔渣、氧化皮和细小废料落入下部空间。格栅支撑属于易损耗部位，设计时需要考虑单件可拆换，割缝附近烧损后不必整体返修床身。模型中台面分格较清晰，工程建模时可据此继续细化支撑条间距、定位销、压料装置或接渣抽屉。

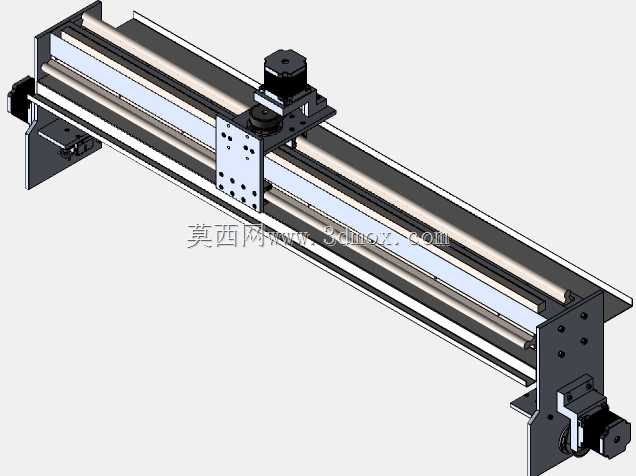

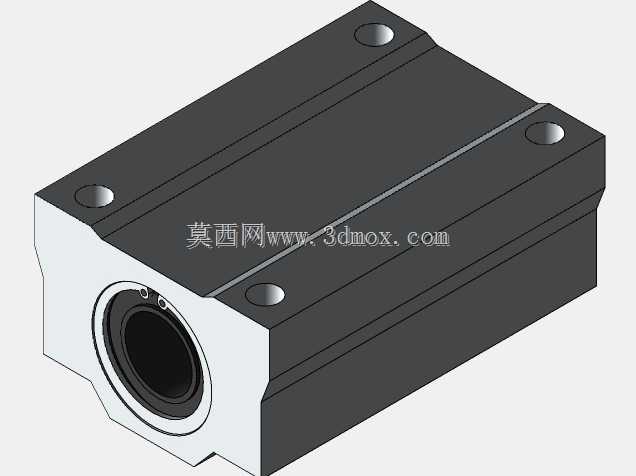

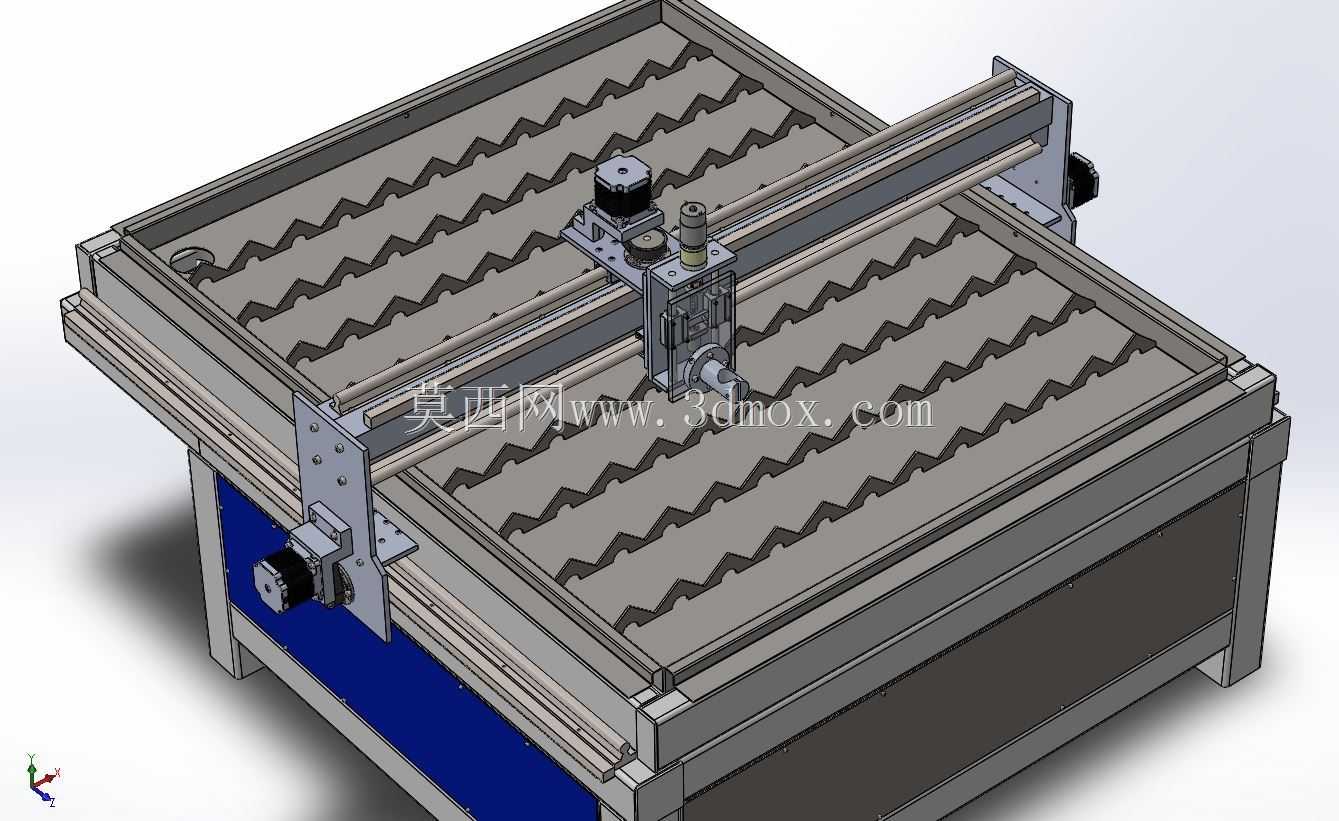

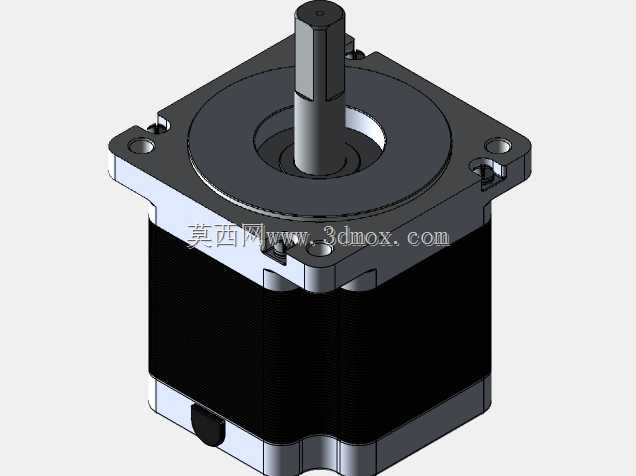

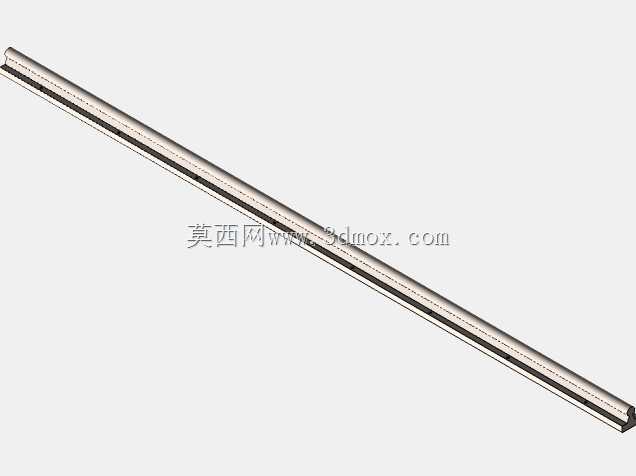

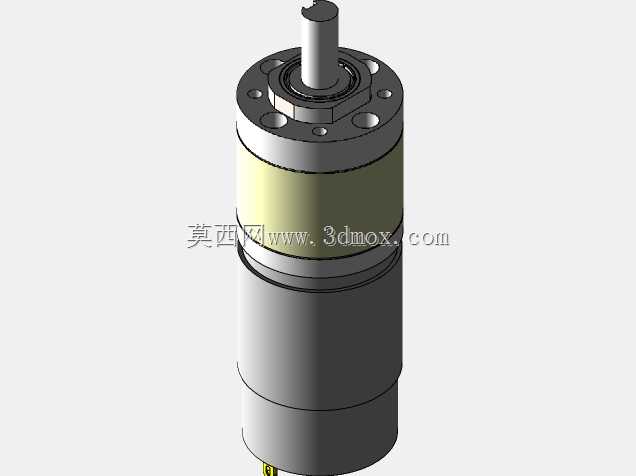

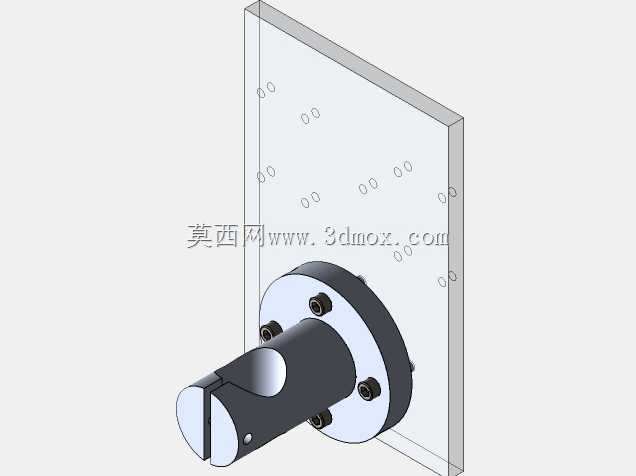

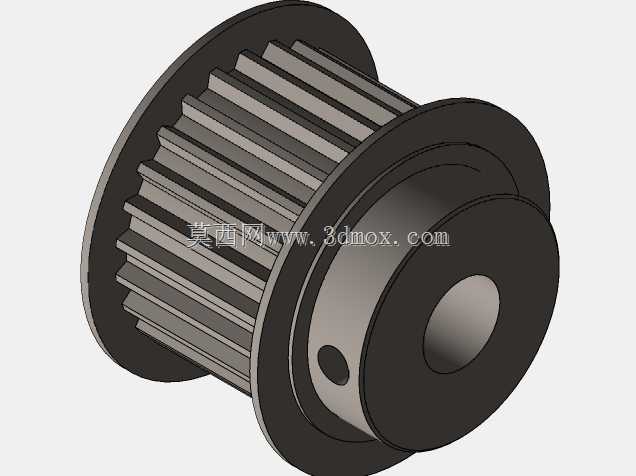

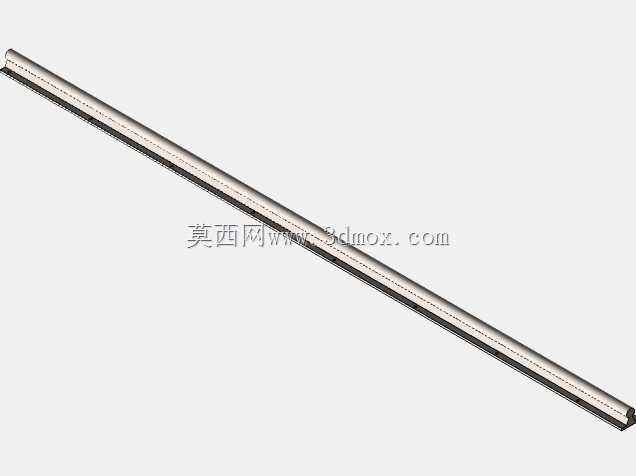

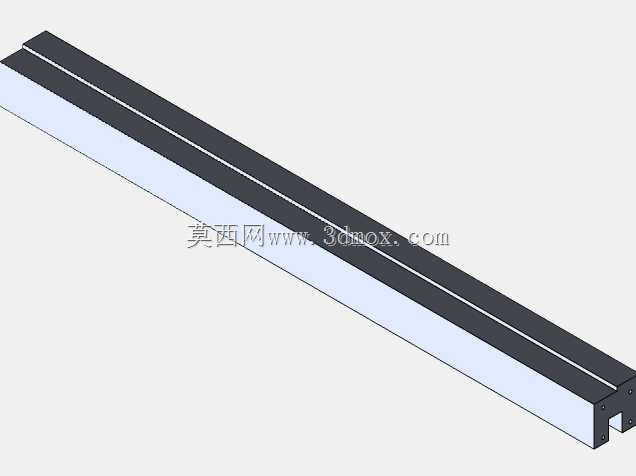

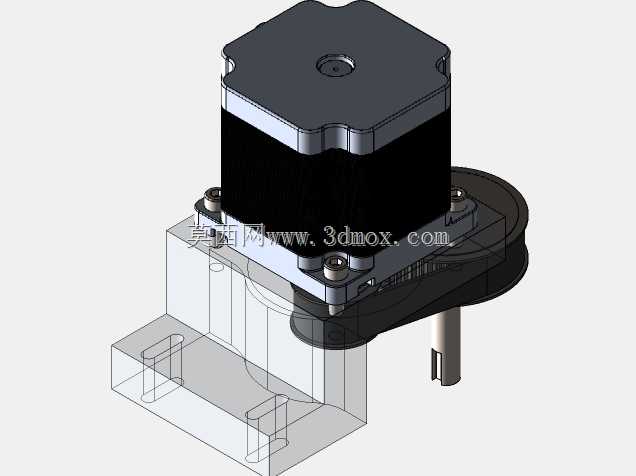

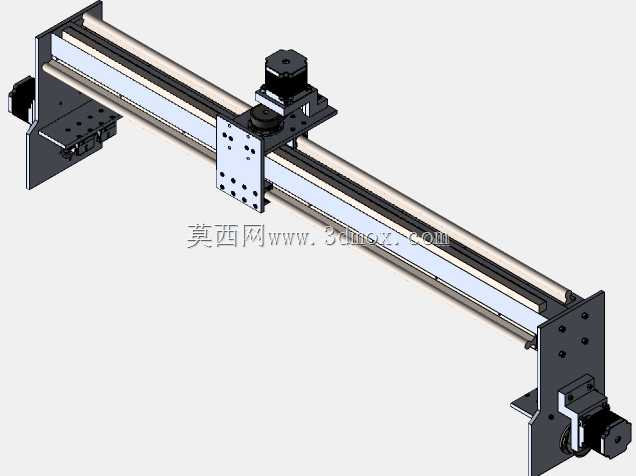

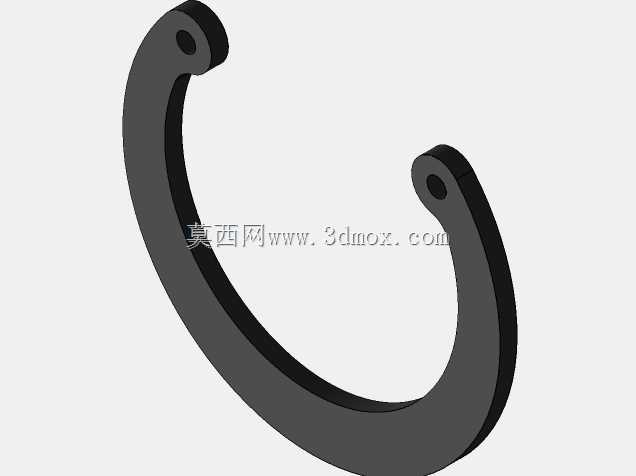

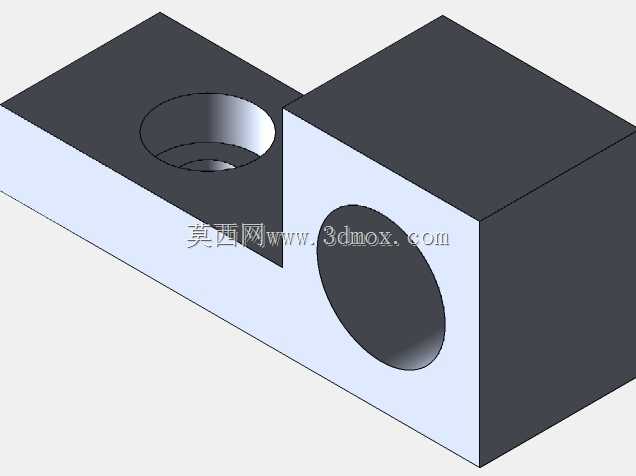

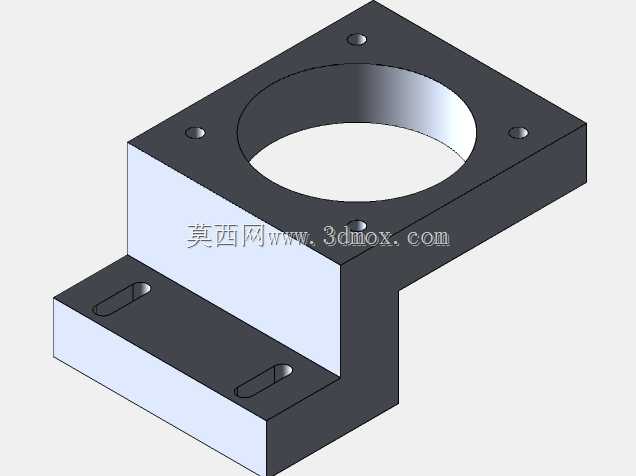

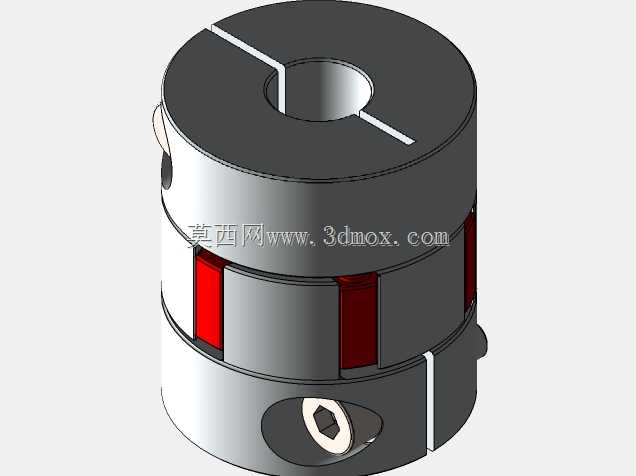

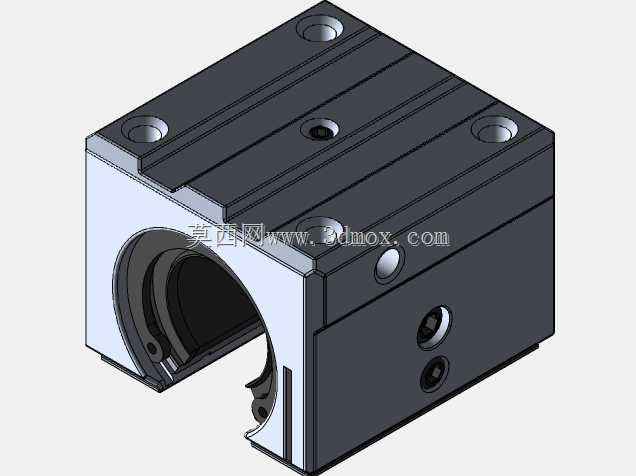

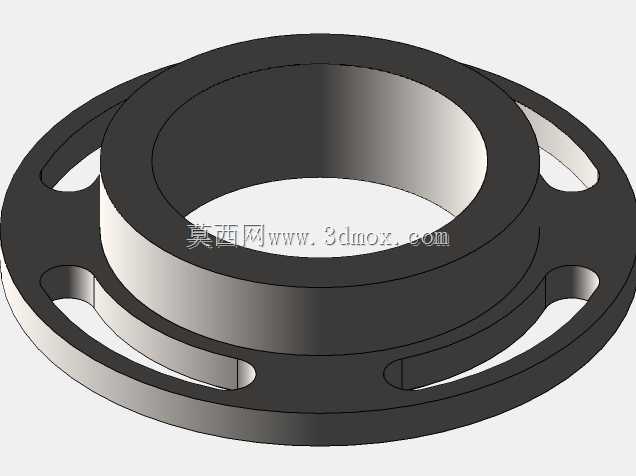

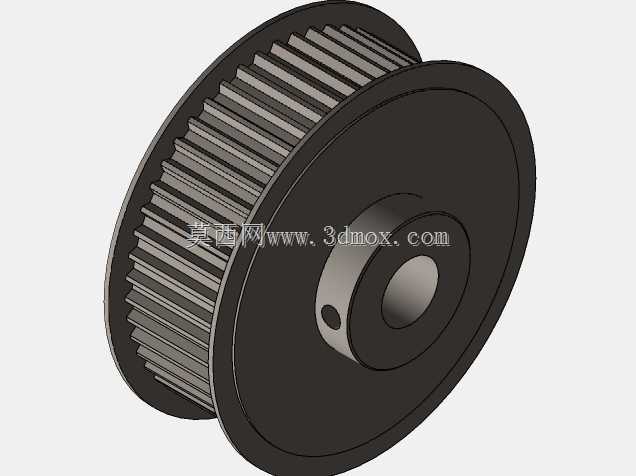

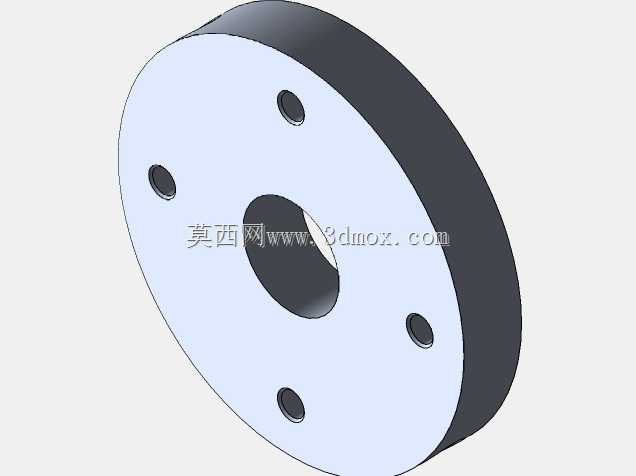

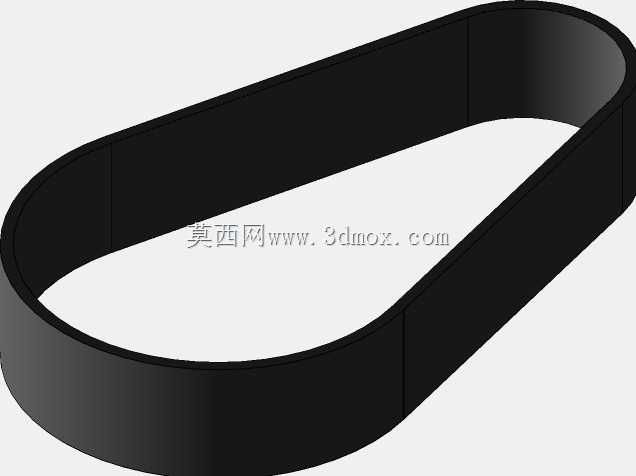

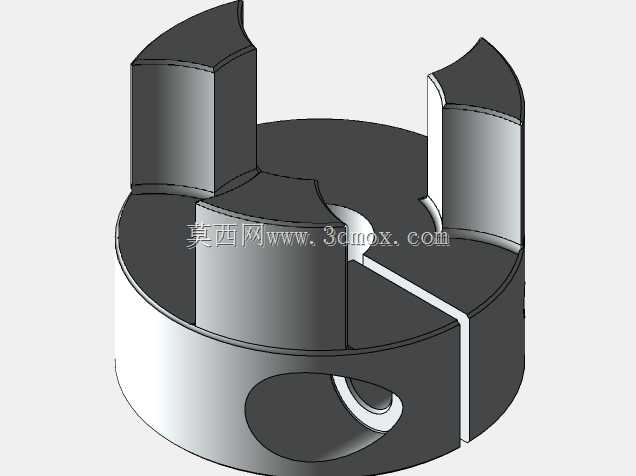

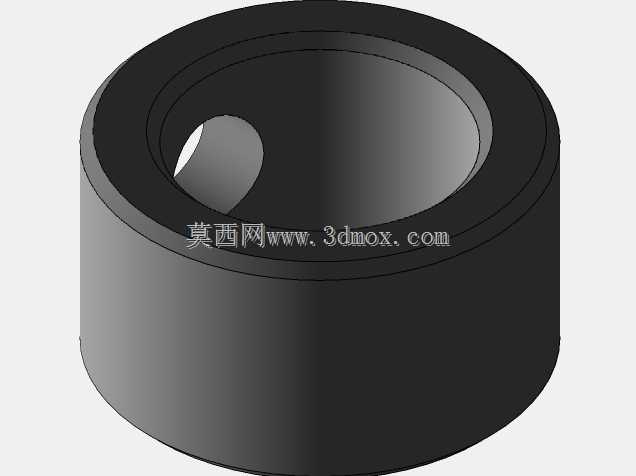

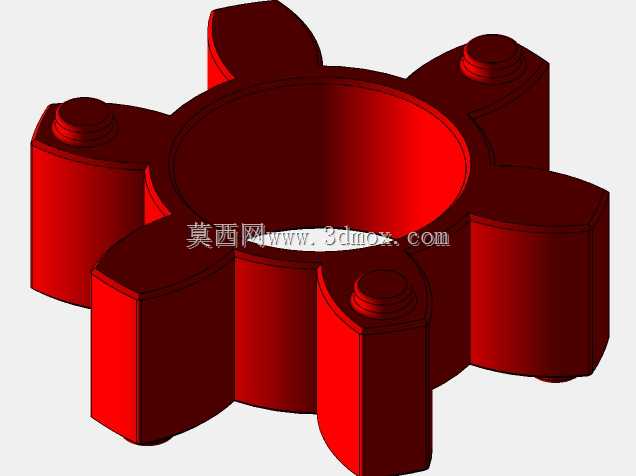

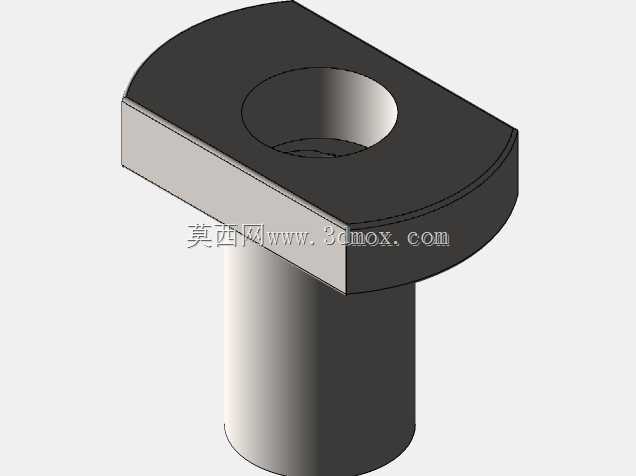

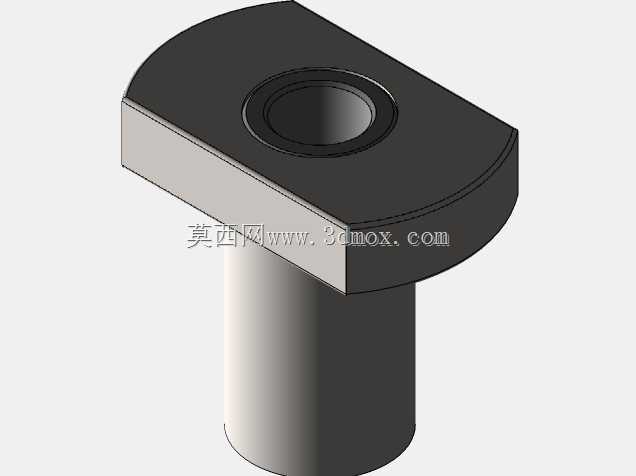

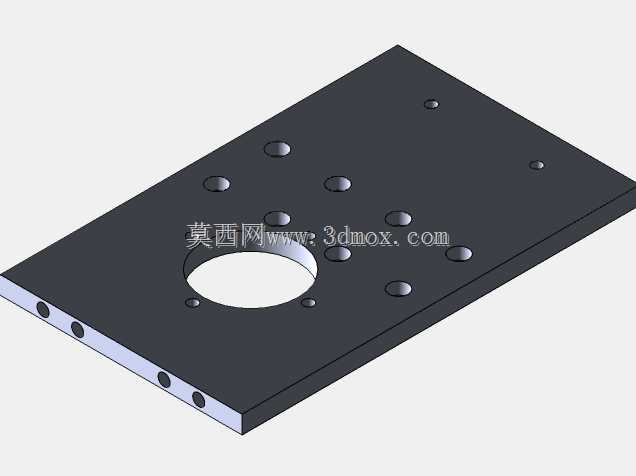

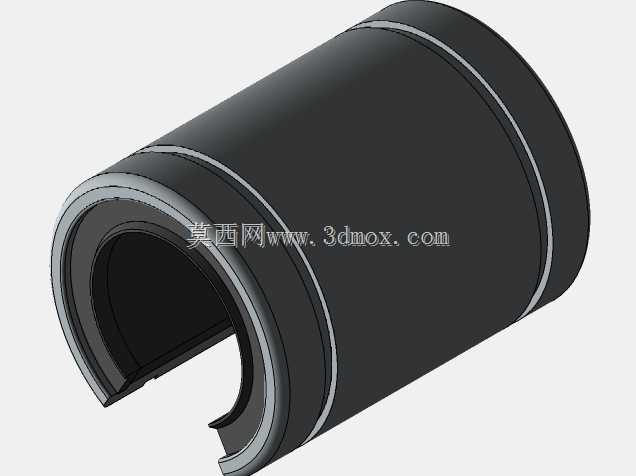

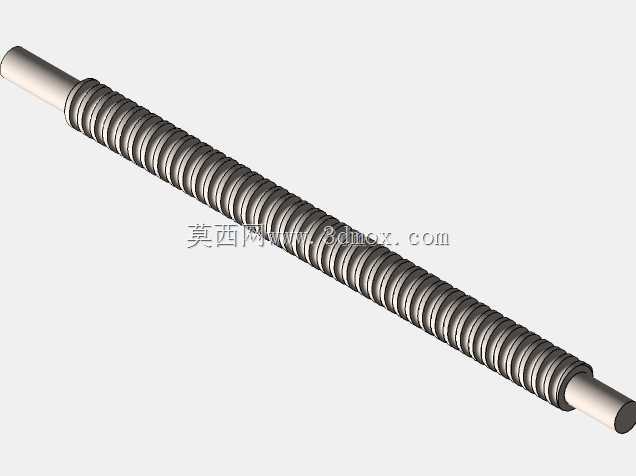

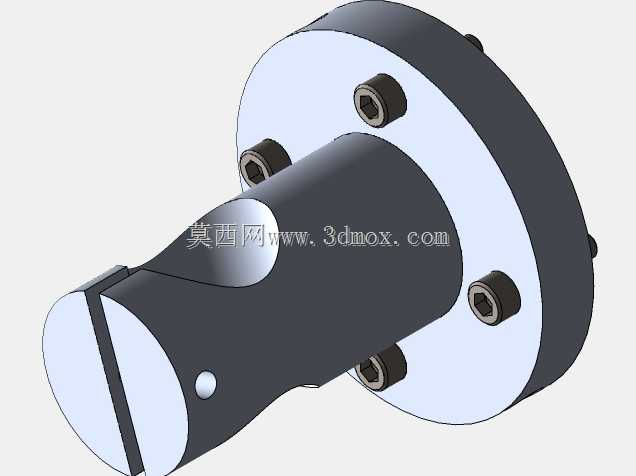

　　设备的运动布局体现为台式龙门切割形式。床身两侧长边构成纵向导轨安装面，横梁沿床身长度方向进给；切割小车再沿横梁横向移动，形成平面内XY两轴联动。导轨安装基准必须与床身焊接后整体机加工或通过可调垫块校正，否则两侧平行度误差会造成横梁运行卡滞、齿轮齿条啮合不均或伺服负载波动。模型中侧部和横梁区域预留了传动件、拖链、限位开关和防尘护罩的安装空间，结构设计者在深化时需要同步核对直线导轨、齿轮齿条、伺服电机、减速机和行程开关的位置关系。

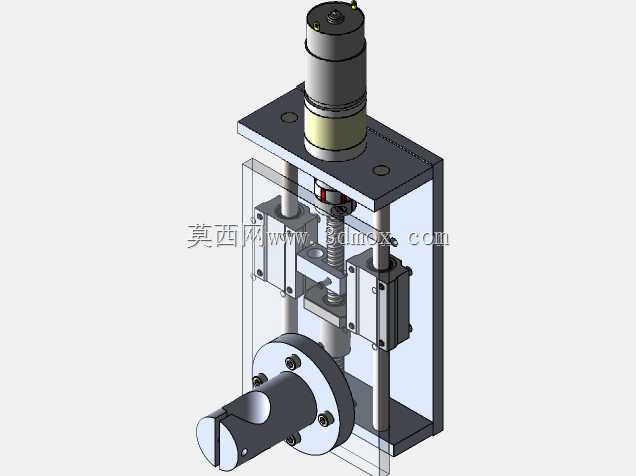

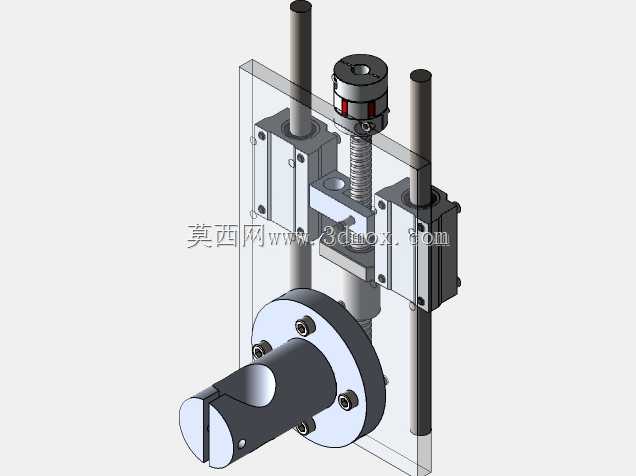

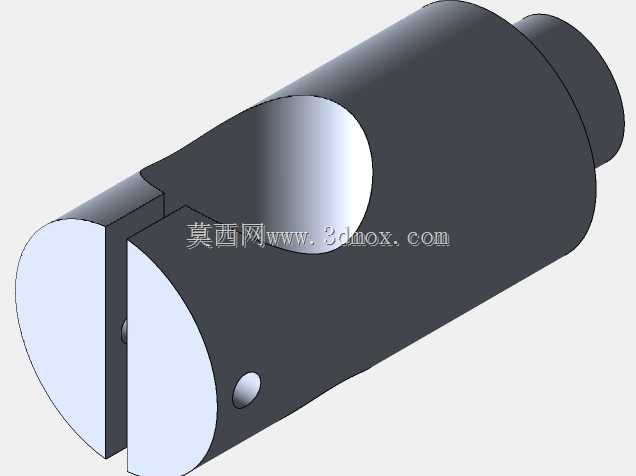

　　等离子切割主机、调高装置和割枪通常布置在横向小车上。割枪高度控制对切口质量影响明显：枪距过高会使弧柱发散，切口变宽、挂渣增多；枪距过低则容易因板材翘曲或熔渣飞溅撞坏喷嘴。实际设备多配合弧压调高机构，在切割过程中根据电弧电压反馈实时修正Z向高度。床身设计阶段需要为横向小车留出足够的上下运动和维护空间，同时考虑电缆、气管、引弧线随动弯曲半径，避免拖链在全行程内与板材或机架干涉。

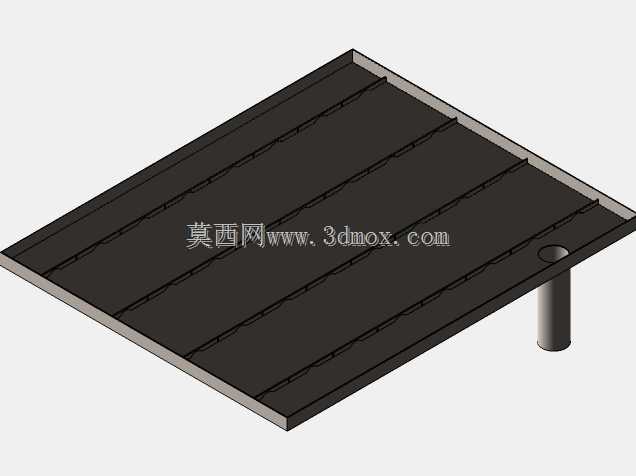

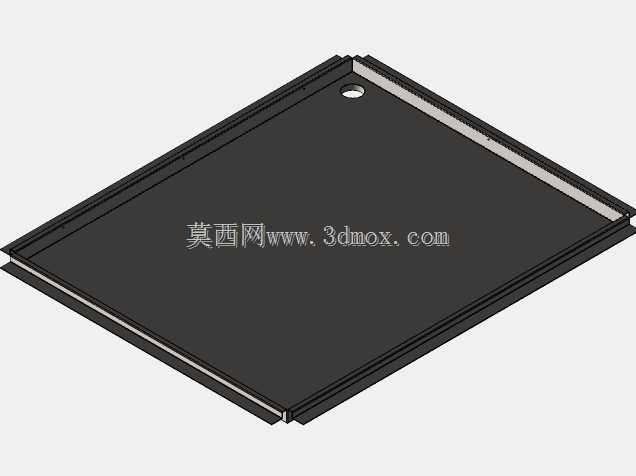

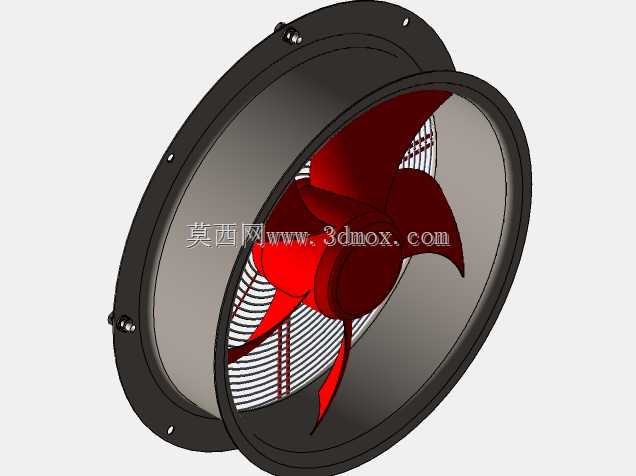

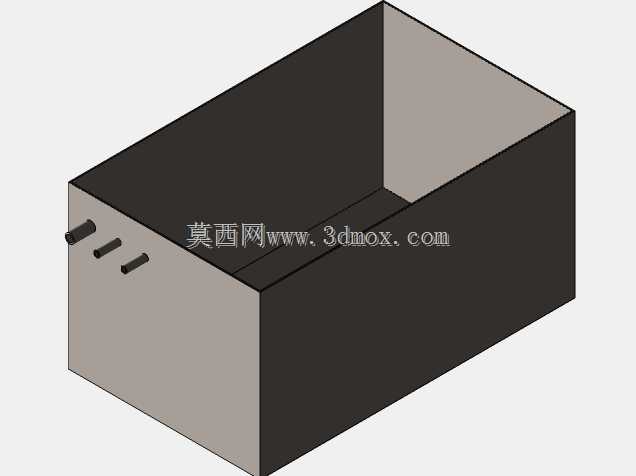

　　从安装边界看，这类台式设备属于整体框架型机床，占地面积取决于可加工板材幅面。布置车间时，不能只核对床身外形，还应在长度方向预留上料、吊装和排样操作空间，在宽度方向预留控制柜、气源处理件、除尘接口及维护通道。床腿脚座应落在平整硬化地面上，重载或频繁吊装板材时建议增加地脚垫板并调平。若配套干式除尘或水下切割台，还需在台面下方预留风道、风量调节阀或水槽结构；本模型更接近干式格栅床身，下部空间可用于集中落渣，也便于后续增加抽风分隔风门。

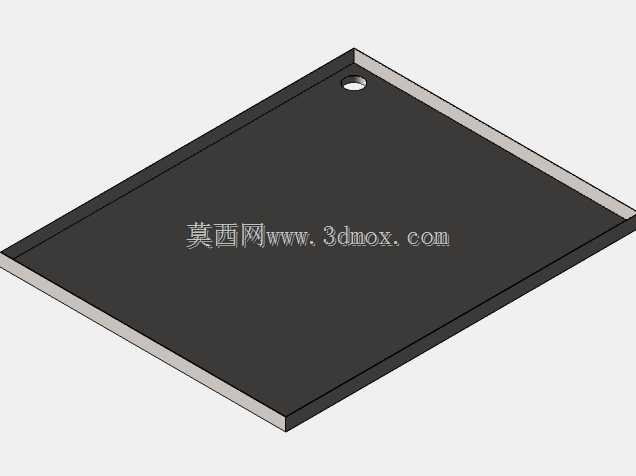

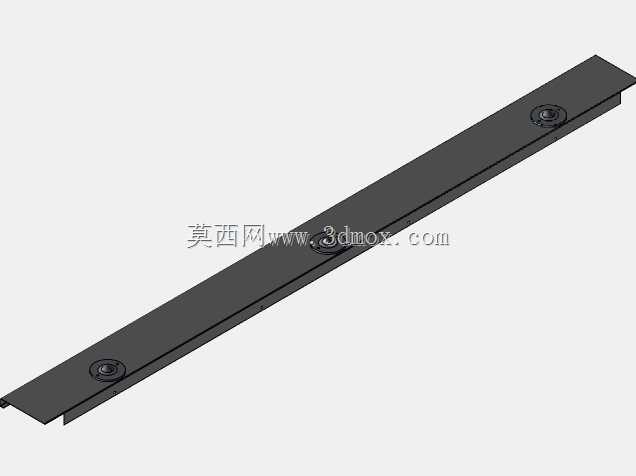

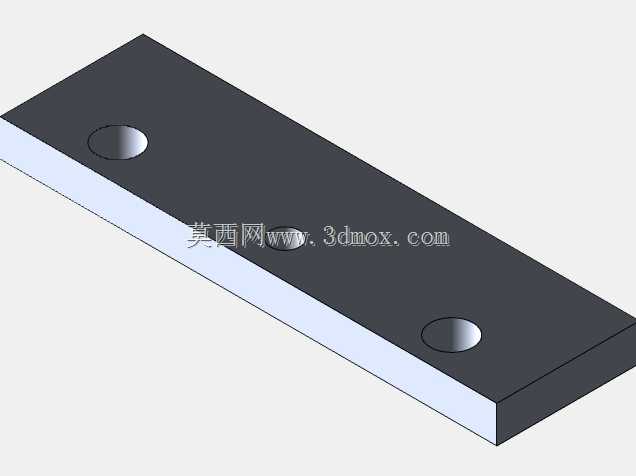

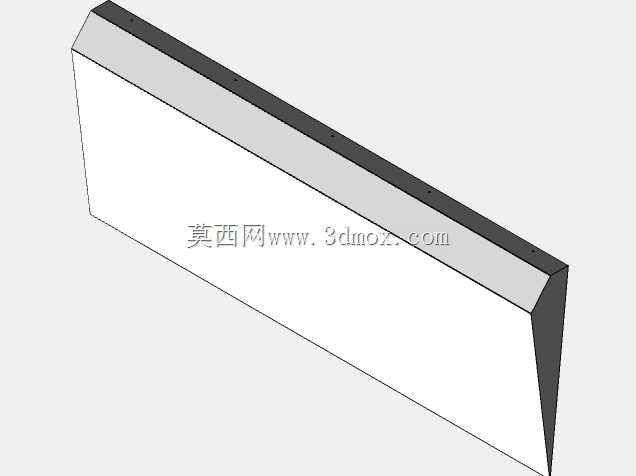

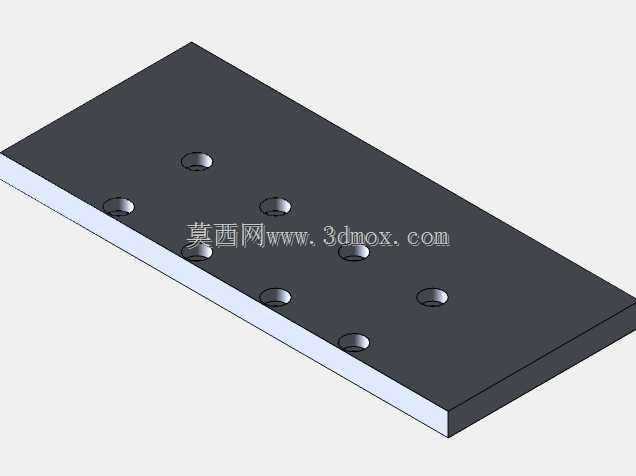

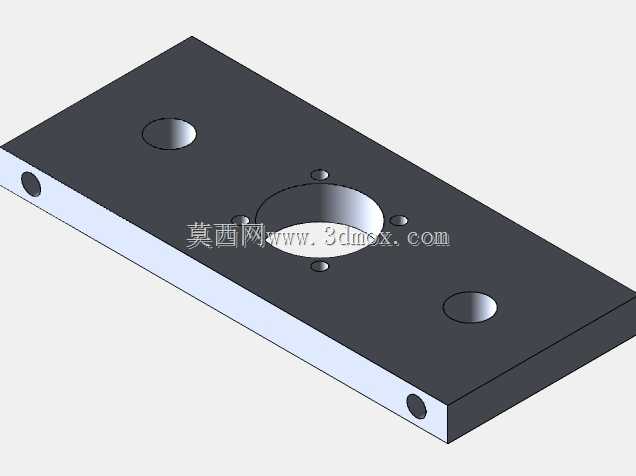

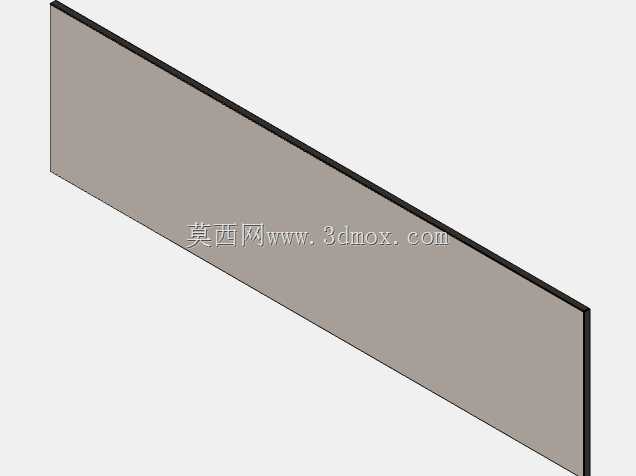

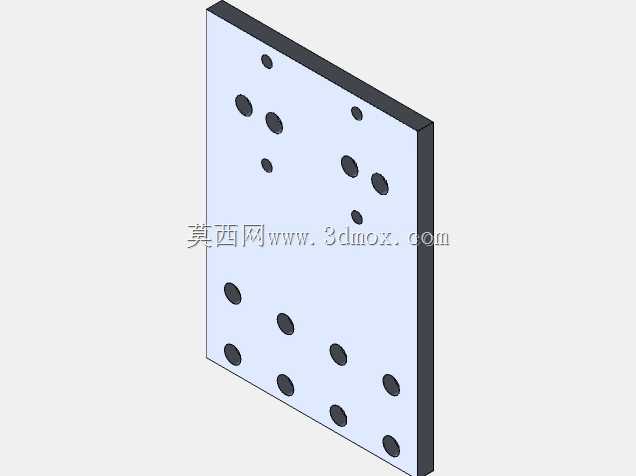

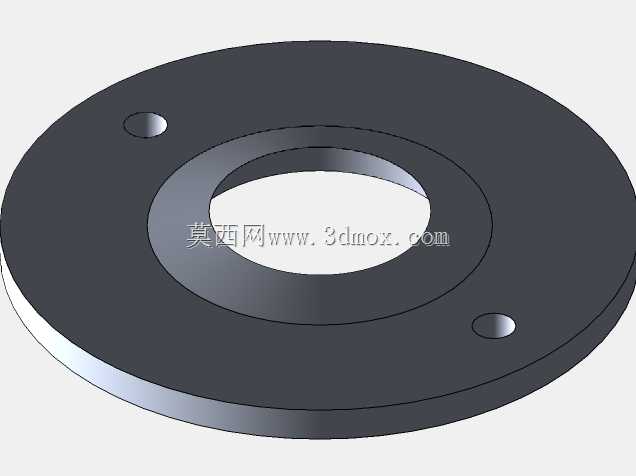

　　结构建模时，焊接床身应重点区分主梁、支腿、封板、安装垫板和可拆卸护罩。焊接件需考虑板材厚度、坡口、焊后变形和加工余量，尤其是导轨安装面不能直接以未处理焊接面作为最终基准。侧封板主要起防护和整洁作用，不应承担主要载荷，但可以通过合理折边提高局部刚度。设备外形方正，运输时可按整机框架或分体横梁方案进场，门洞、叉车孔和吊装点需要在详细设计中明确。

　　在功能实现上，该设备完成的是导电金属板材的热切割成形。数控系统根据套料程序控制割枪轨迹，等离子电源提供高温高速弧流，压缩气体既参与电弧约束，也吹除熔融金属。切口断面会存在一定斜度、热影响区和表面氧化层，设计人员在制定工艺时需按板厚、材料种类和表面要求选择电流、喷嘴、割缝补偿和引入引出线位置。对于后续需要焊接、折弯或精密装配的零件，还应在排样时考虑热变形余量和二次加工基准。

　　整体而言，该模型适合作为台式等离子切割机的机架方案深化基础：上层关注板材支撑与割枪运动空间，中层关注导轨传动安装基准，下层关注落渣、防护和车间布置。结构设计的核心不在于复杂曲面，而在于刚度、热损伤控制、易损件更换、全行程干涉检查以及现场安装维护边界的平衡。
