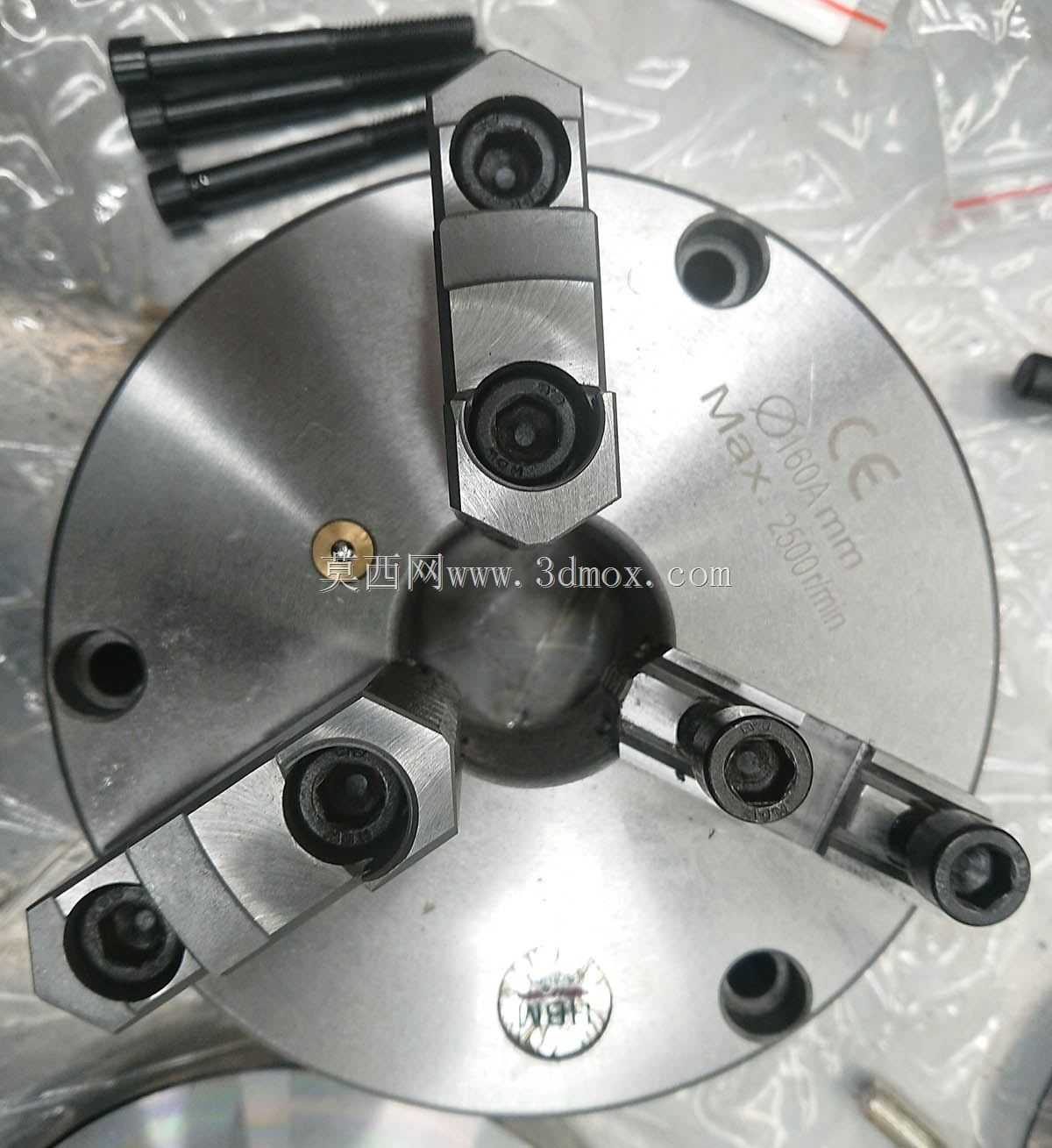

HBM160A三爪自定心卡盘软爪钳口结构

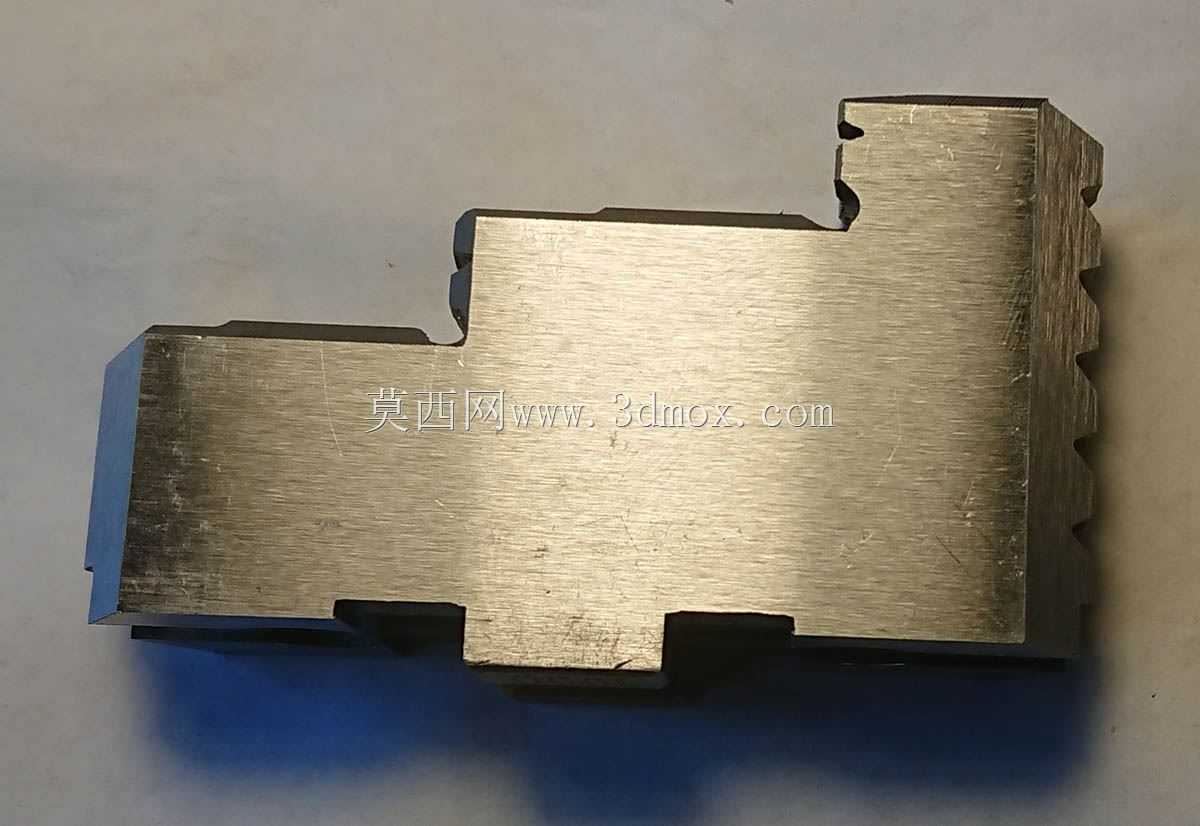

　　这套钳口结构围绕小型台式车床三爪自定心卡盘的薄壁件、异形件装夹需求展开，适配HBM160A规格三爪卡盘，同时可兼容市面通用K11-160A系列同安装尺寸卡盘，是车间小批量精密车削作业里替换原厂硬化硬爪的专用软质夹持部件。日常车削加工中，原厂标配的淬火硬爪夹持面硬度高、接触刚性过强，夹持铝件、铜件、薄壁套筒、已精加工外圆的半成品工件时，很容易在工件表面留下压痕，甚至因为硬爪接触面与工件外圆贴合度不足，装夹偏心导致车削后圆度超差；而软爪采用可二次车削的软质材料制作，装夹前可根据待加工工件的实际外径/内径当场镗削钳口夹持弧面，让钳口和工件接触面实现近乎全周贴合，既可以大幅降低夹持压强避免工件夹伤变形，也能抵消卡盘爪座长期使用产生的微小定位间隙，把重复装夹的同轴度误差控制在更小范围内。

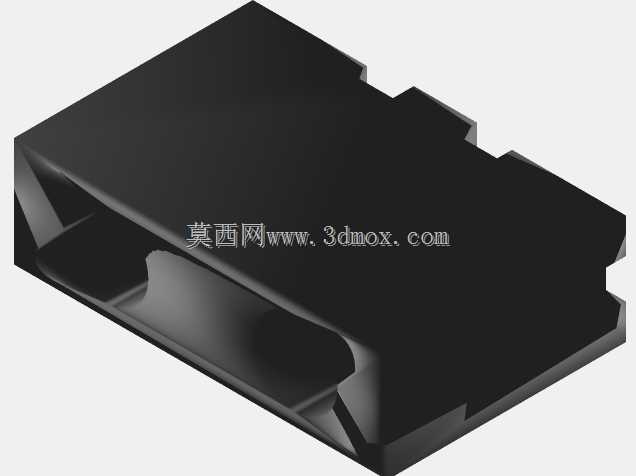

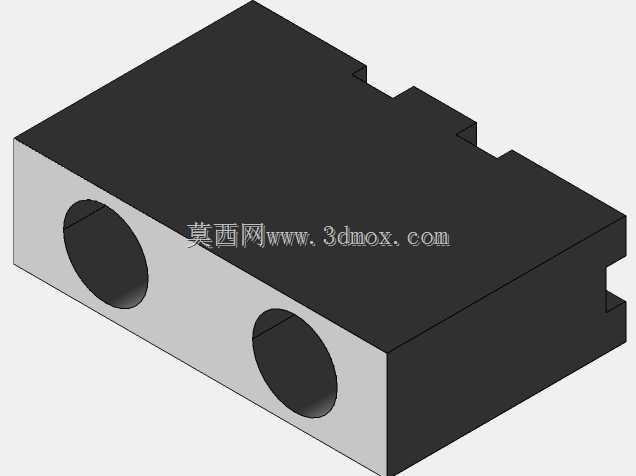

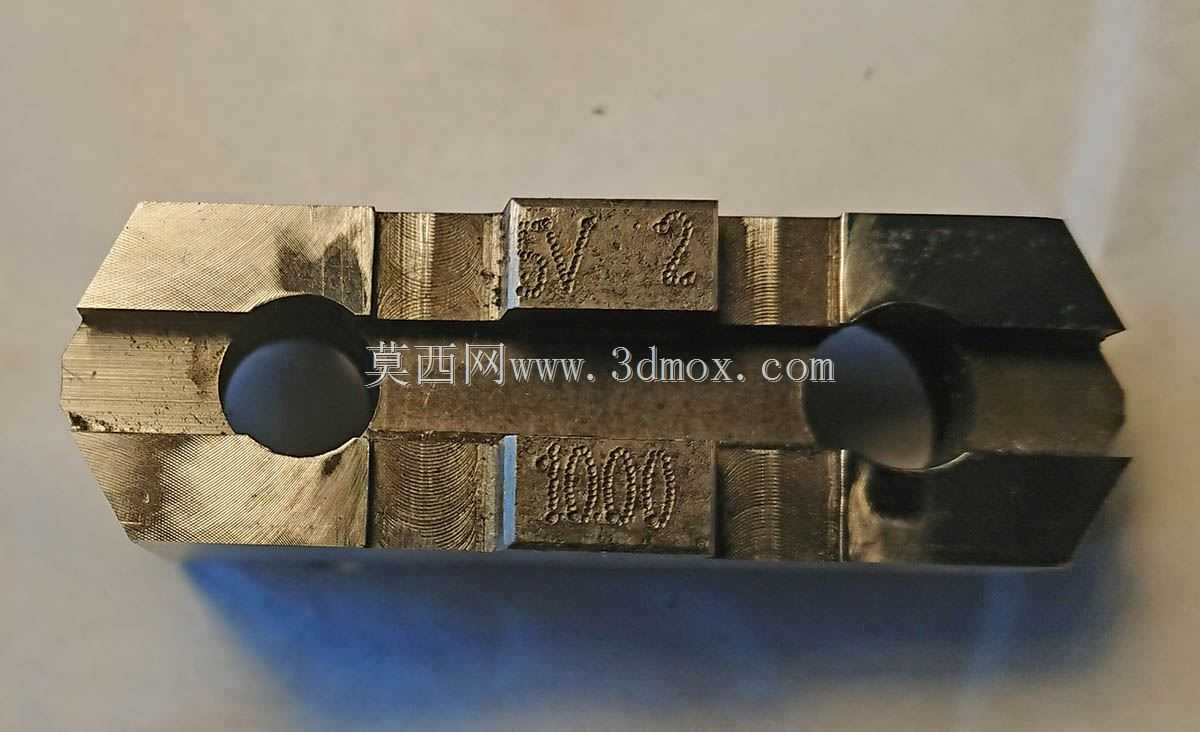

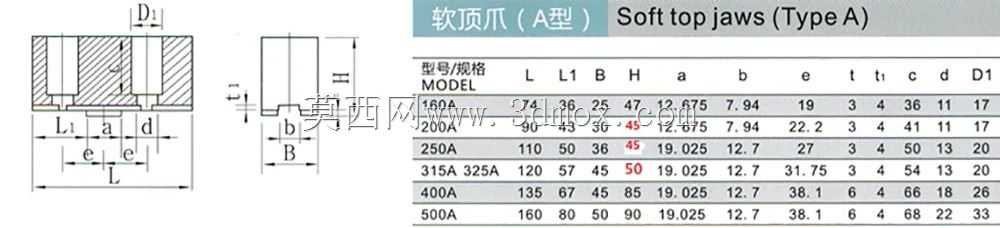

　　从结构设计逻辑来看，这套软钳口没有采用复杂的异形定制结构，整体为适配标准卡盘T型滑块的直装式块体，原始基准参考原厂硬化钳口的安装位，基础夹持块宽度设为22mm，对应K11-160B规格卡盘配套软卡箍的25mm宽度基准，预留了充足的修配调整余量，现场装配时如果遇到不同批次卡盘爪槽的尺寸公差，只需要对钳口安装侧的贴合面做少量铣削修配即可完成适配，不需要改动卡盘本身的任何结构。钳口上的安装孔位完全对应卡盘滑座的标准螺栓孔，配套使用标准内六角螺钉锁紧，不需要额外定制非标紧固件，车间常规的公制内六角扳手即可完成装拆，日常更换硬爪、软爪的切换流程和原厂配件操作完全一致，操作工不需要额外培训就能完成换装。

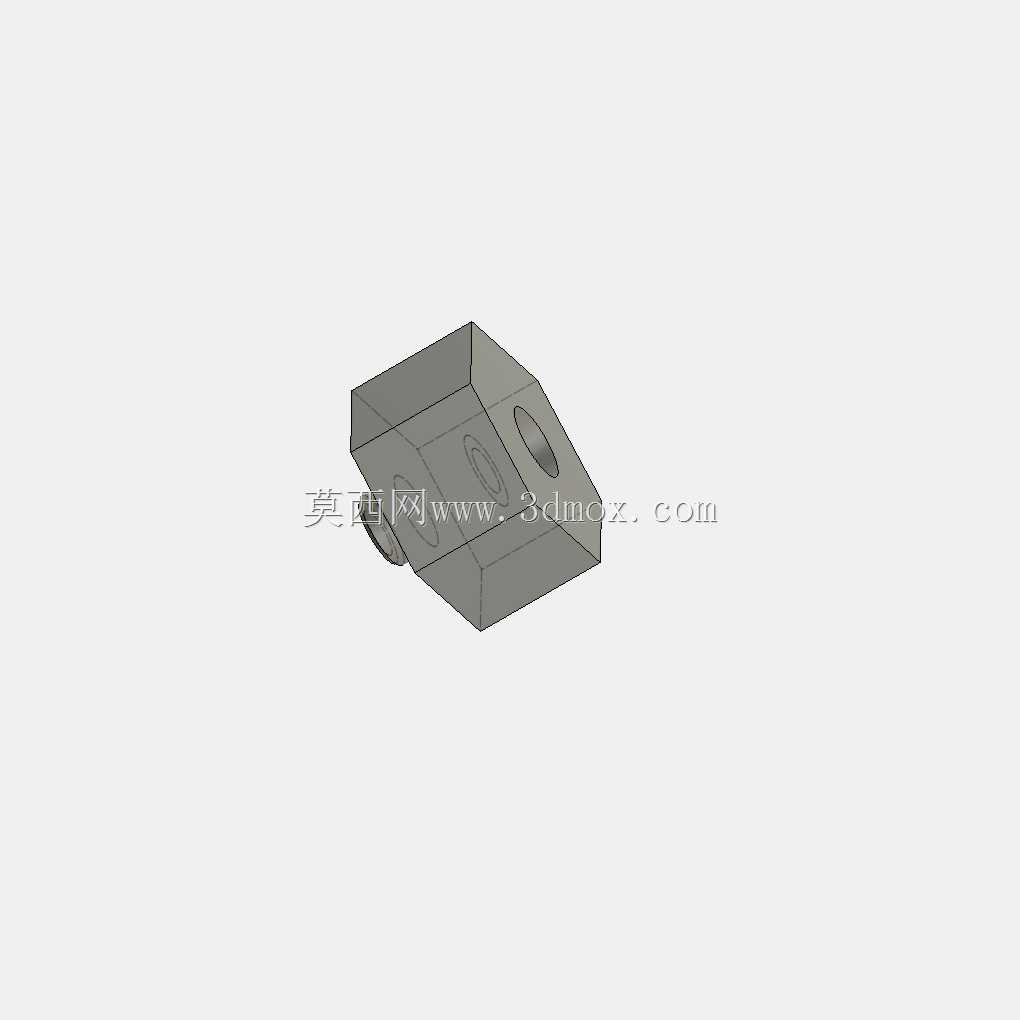

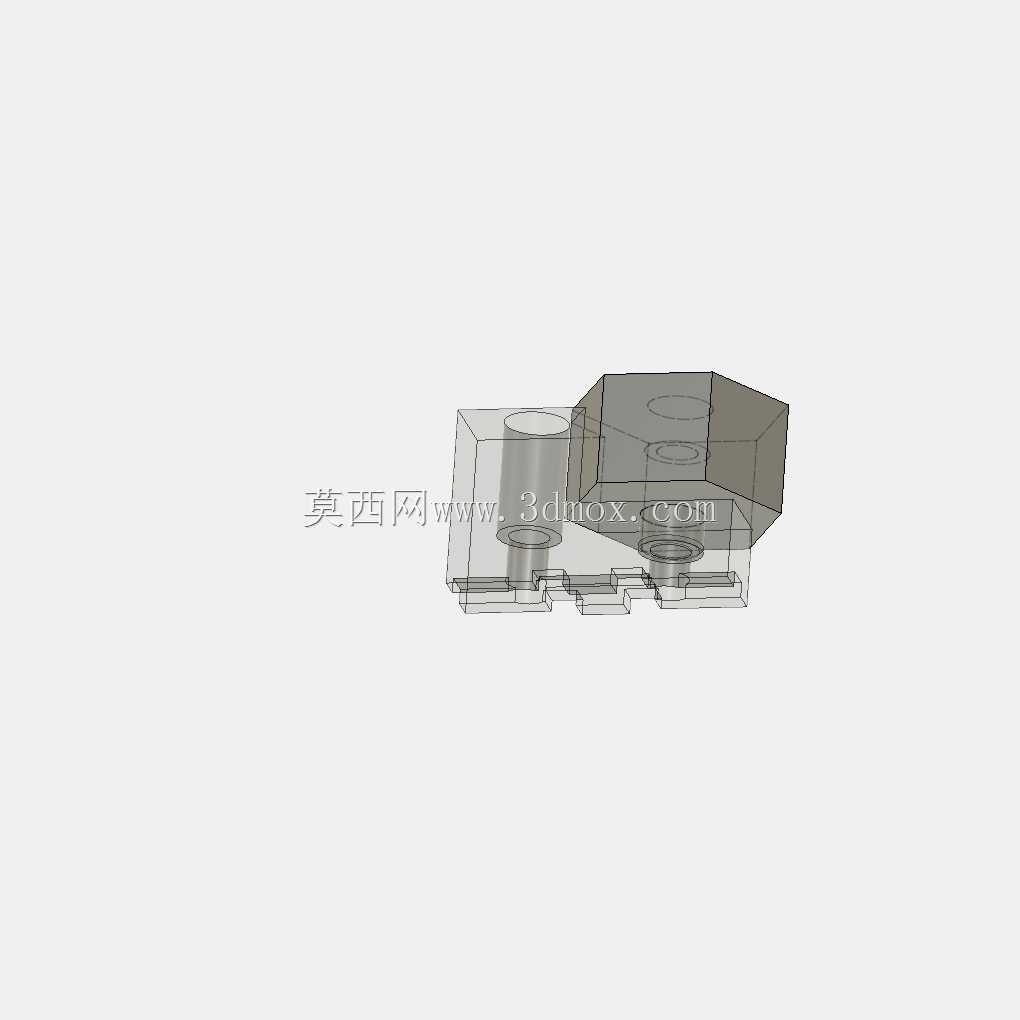

　　选材上这套软钳口做了多材料适配设计，毛坯可以直接从50mm规格的六角棒料上裁切获得，六角棒料的六方外形天然方便在台虎钳、铣床上找正装夹，加工钳口轮廓、钻锁紧孔的时候不需要额外做复杂的工装定位，小批量自制时下料、铣削、钻孔的工序非常简便。可选材料覆盖6061铝合金、黄铜、紫铜、低碳钢、304不锈钢等不同工况：铝制软爪重量轻、切削修配阻力极小，适合快速镗削定制夹持弧面，夹持软质铝件、塑料件时不会压伤工件表面；黄铜、紫铜软爪质地更软，适配表面质量要求极高的精密轴件、薄壁管件，即使夹持力偏大也只会在软爪表面产生形变，不会损伤工件已加工面；低碳钢软爪兼顾一定耐磨性和修配便利性，适合夹持钢件、铸铁件，使用寿命比有色软爪更长；不锈钢软爪则适配有防锈、防腐蚀要求的食品机械、医疗零件加工场景，避免切削液长期浸泡导致软爪生锈污染工件。

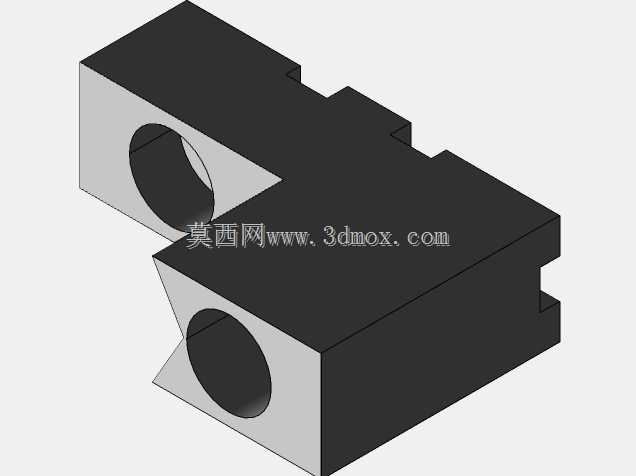

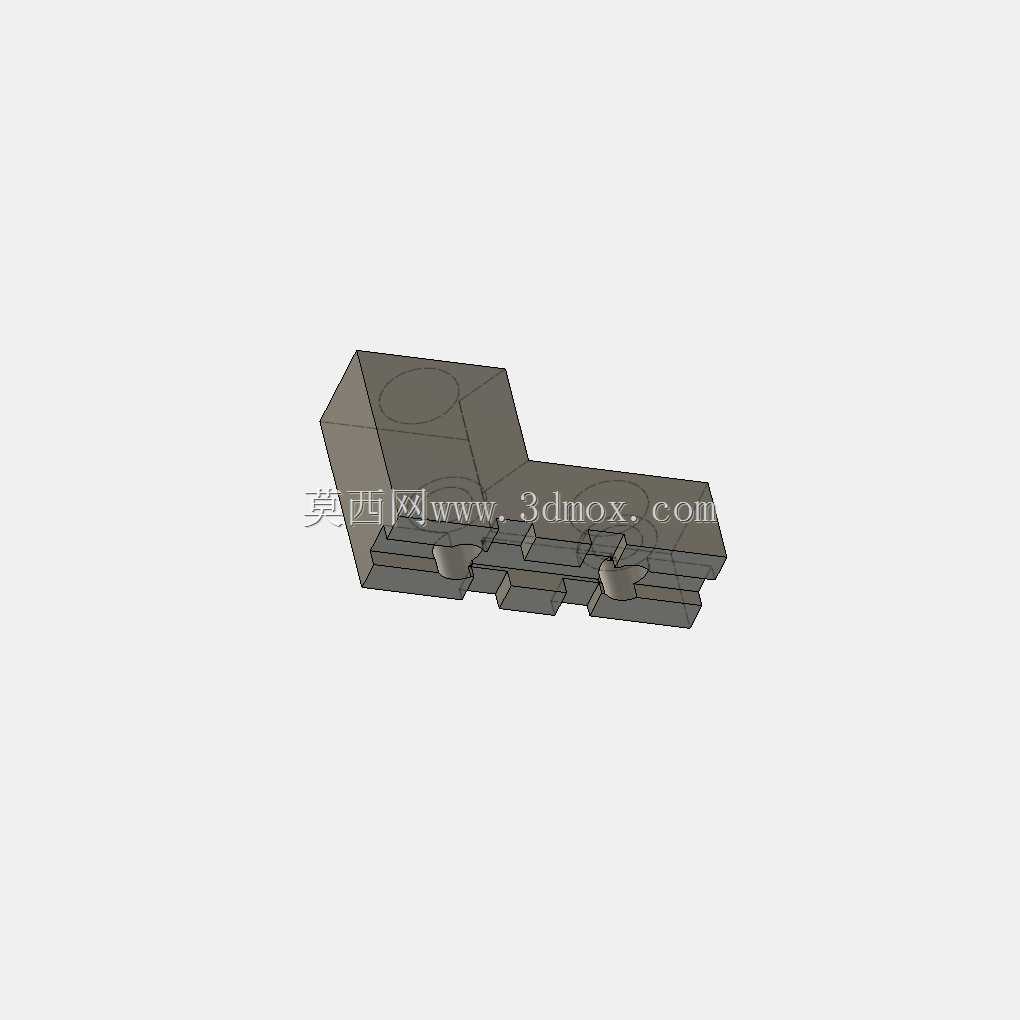

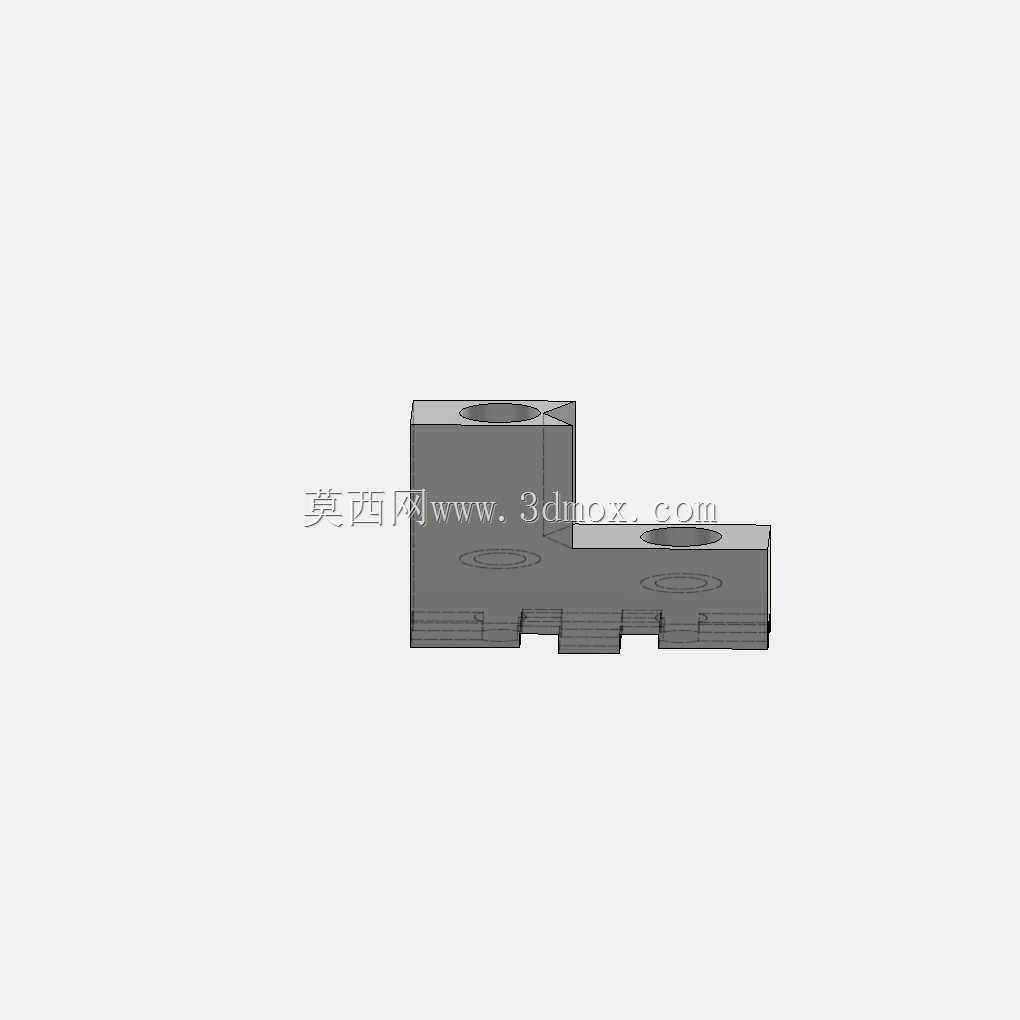

　　除了基础的三爪平面钳口结构，这套设计还额外补充了顶部钳口模块，在原有基础夹持位上方延伸出一段夹持接触区，既可以满足常规短工件的端面装夹，也能适配轴向长度更长、需要更大夹持接触跨度的工件，装夹长轴件时可以减少工件悬伸带来的振刀风险。钳口的所有棱边都做了小倒角处理，装配时不会划伤卡盘滑座，操作工换装时也避免锐边割手。实际使用时，首次安装软爪后需要先在低转速下对软爪的夹持面进行就地镗削：根据待加工工件的夹持直径，把软爪镗到略小于工件外圆（外夹工况）或者略大于工件内孔（内涨工况）的尺寸，让三个爪的夹持弧面和卡盘回转中心完全同轴，后续批量装夹同规格工件时，不需要反复重新修配爪面，重复装夹的定位一致性远高于硬爪直接装夹。

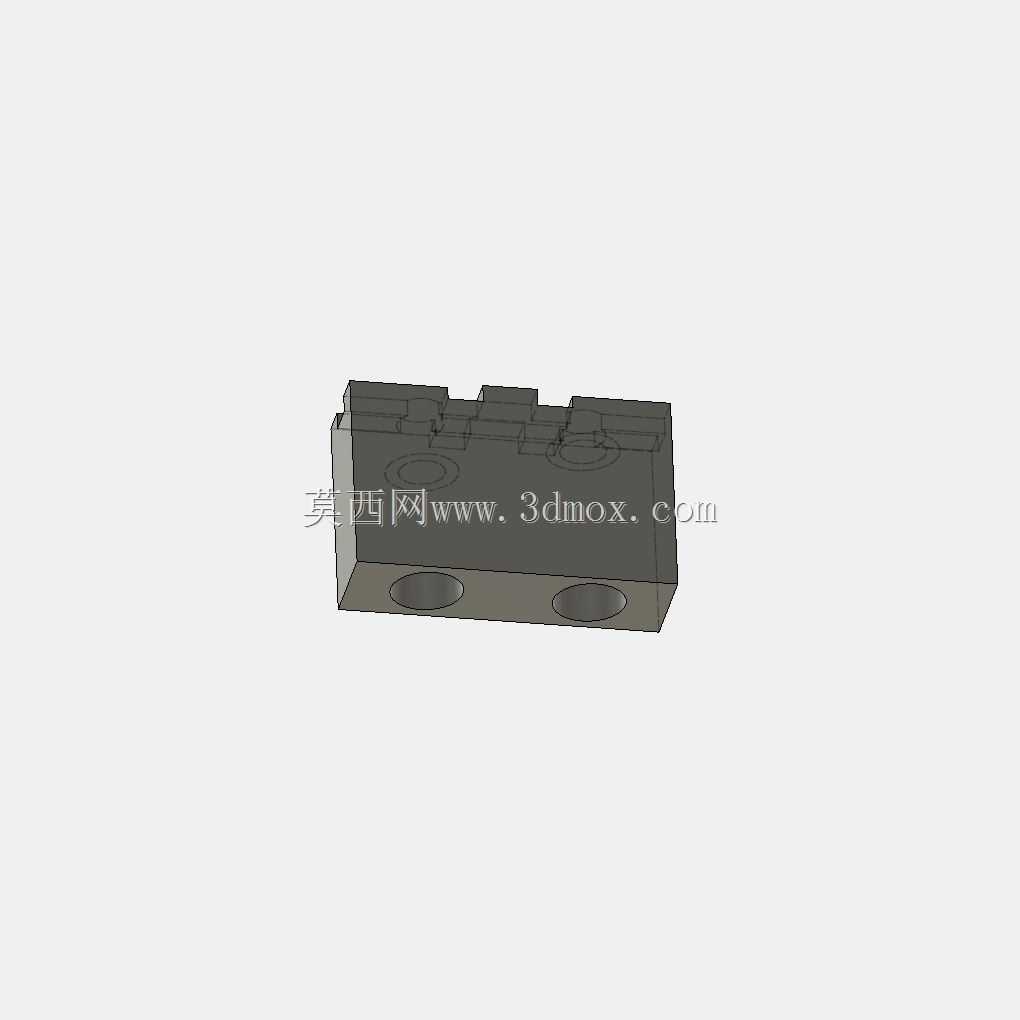

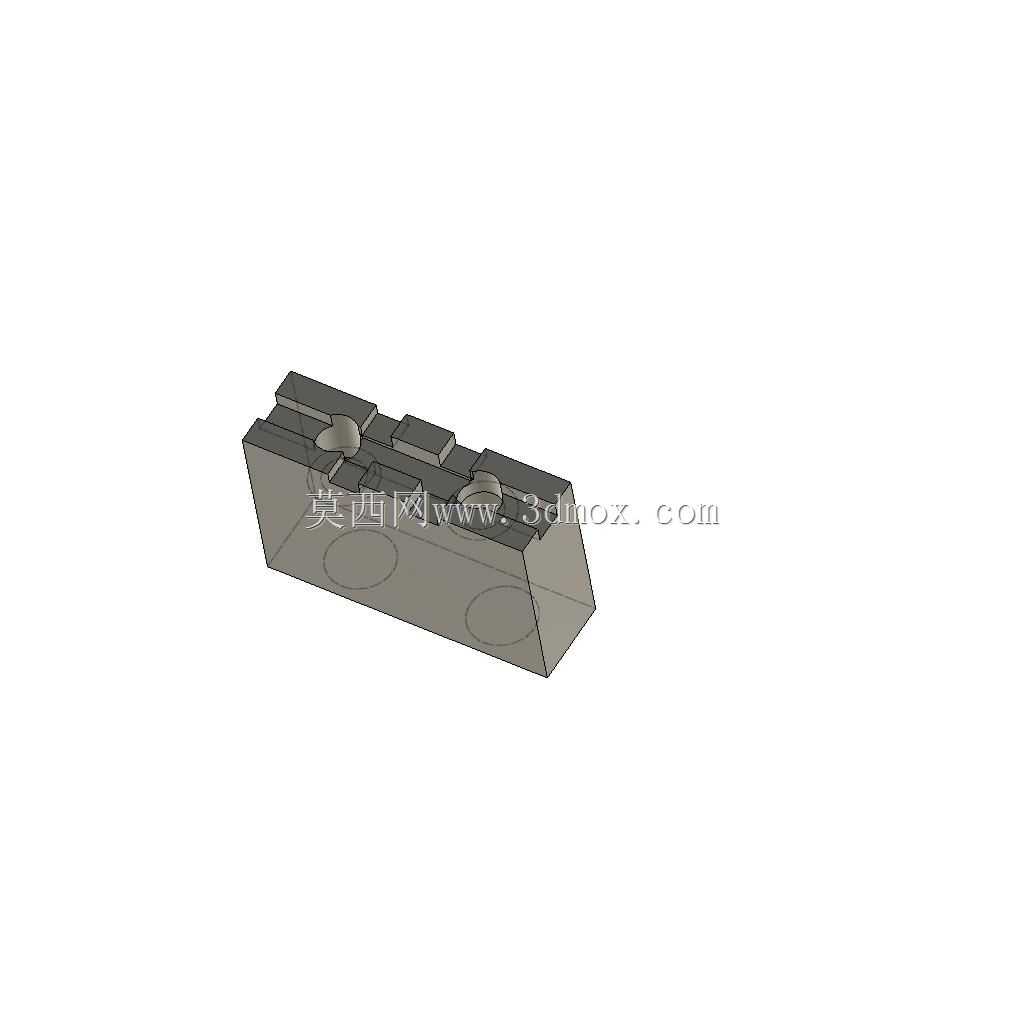

　　安装边界方面，整套软爪装配后不会超出160mm直径卡盘的外缘轮廓，卡盘回转时不会和车床刀架、护罩产生干涉；钳口锁紧螺钉沉入钳口表面的沉孔内，没有突出结构，高速回转时不会产生额外的风阻和安全隐患。针对六角棒料毛坯的加工场景，软爪的夹持面也可以根据需求镗出六方定位型面，直接夹持六角棒料完成车削端面、钻中心孔、车外圆的工序，不需要额外使用六方专用夹具，大幅提升小批量六角料零件的加工效率。这套结构没有冗余的复杂特征，所有尺寸都围绕标准卡盘的安装接口做匹配，建模时完整还原了钳口本体、锁紧螺钉、安装定位面的所有细节，结构工程师可以直接参考该模型调整不同卡盘规格的软爪尺寸，加工车间也可以直接基于模型导出工程图完成自制加工，解决小型车床精密装夹的实际痛点。
