多关节夹持式工业自动化机械臂

　　这套多关节夹持式机械臂主要面向离散制造工位的上下料、工件转运与短距离姿态调整场景，常见于机床加工线的工件取放、装配工位的零件移送、检测工位的工件换位以及流水线末端的分拣排布作业。整机采用回转基座搭配两级俯仰摆动臂的构型，末端集成平行夹持爪，可在固定工作半径内完成平面取放与空间姿态调整，适配中小尺寸规则工件的自动化搬运需求。

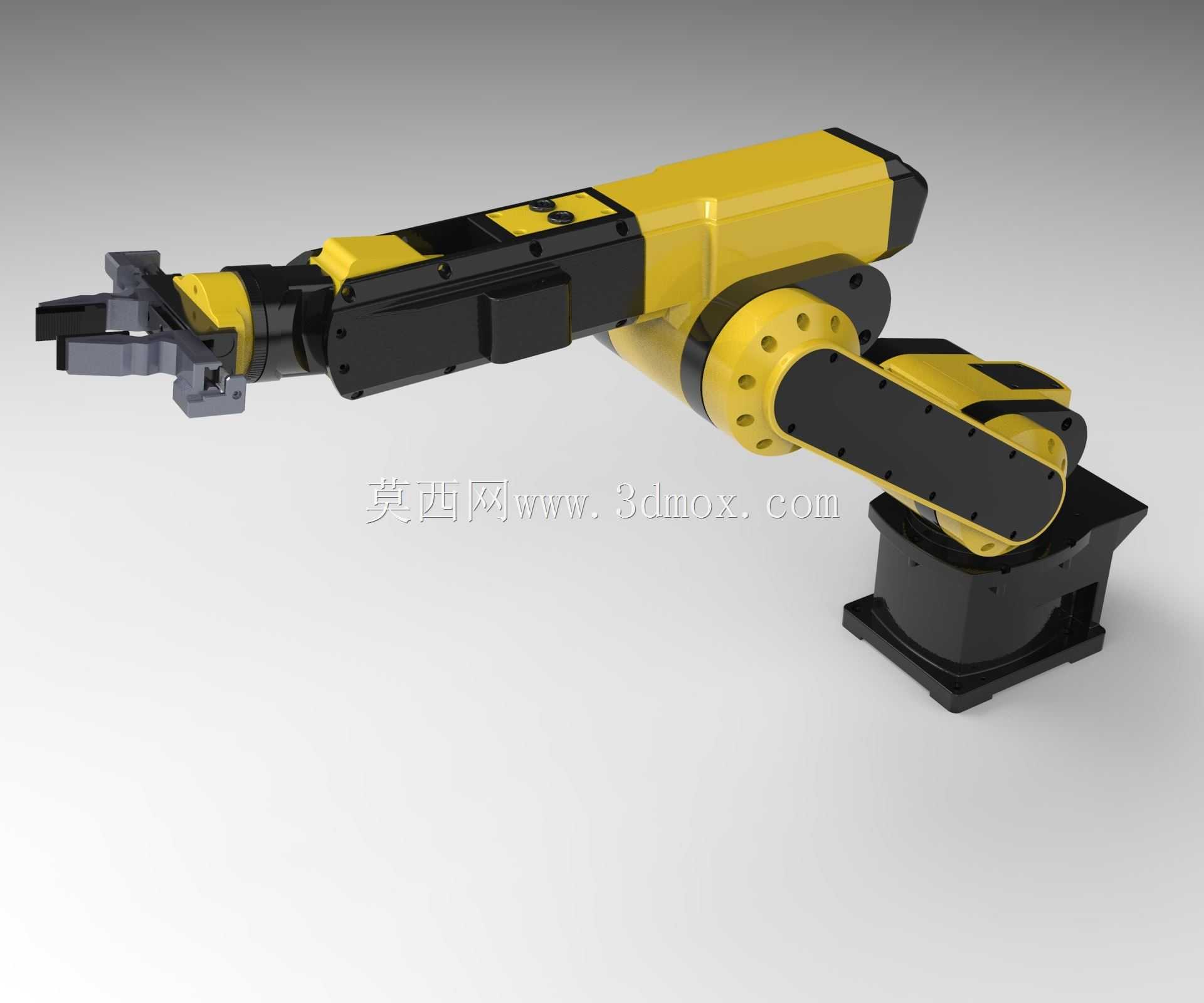

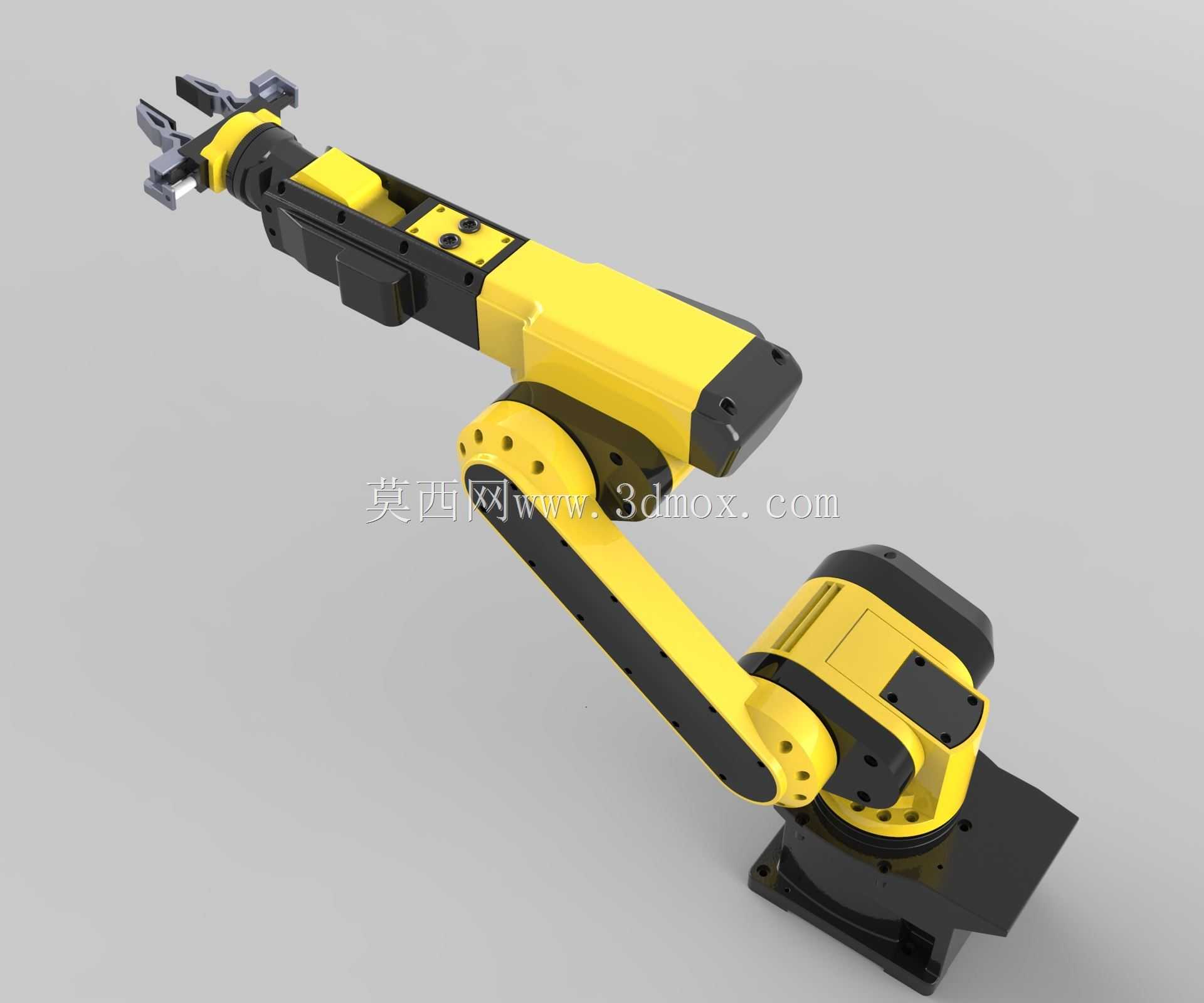

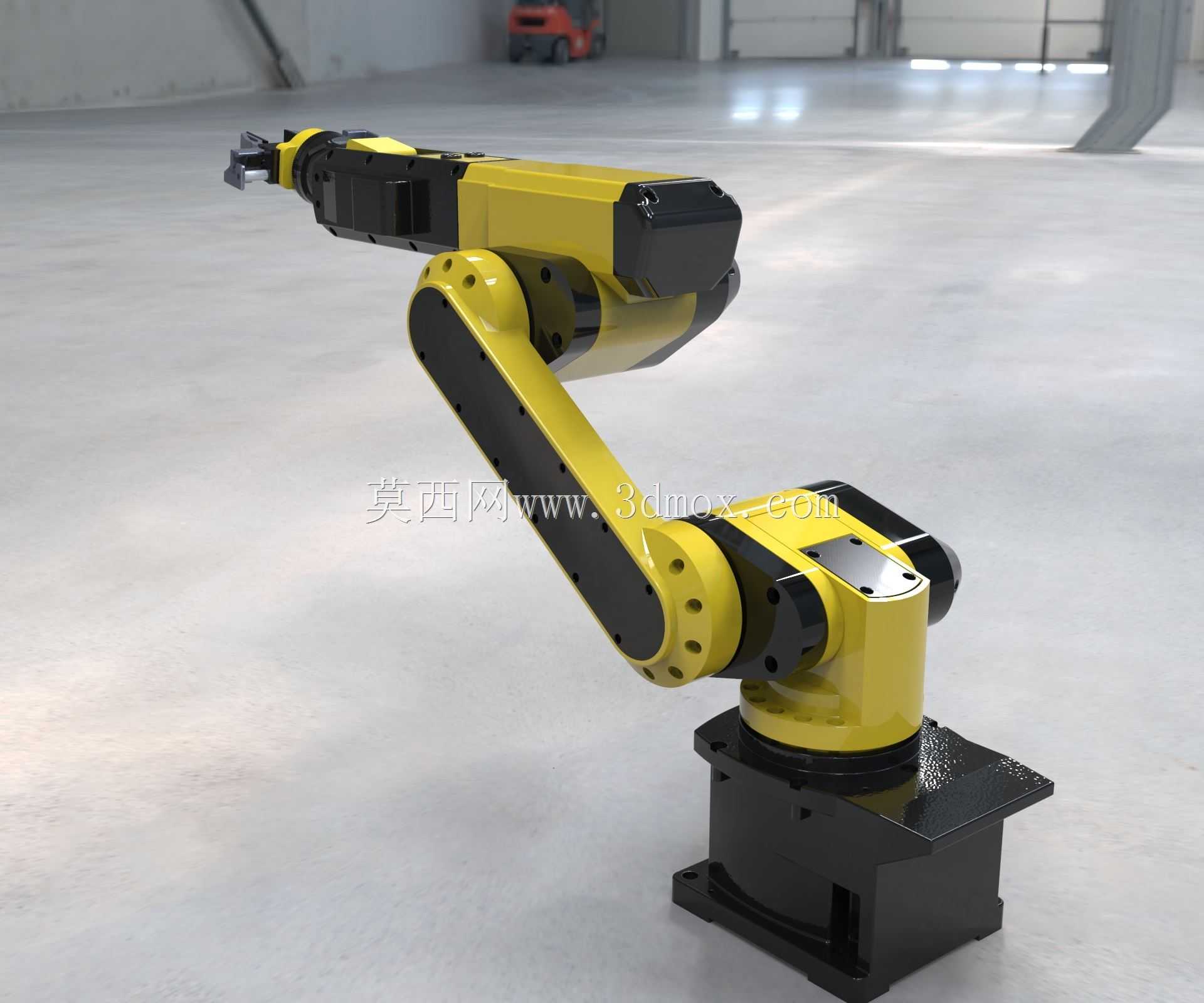

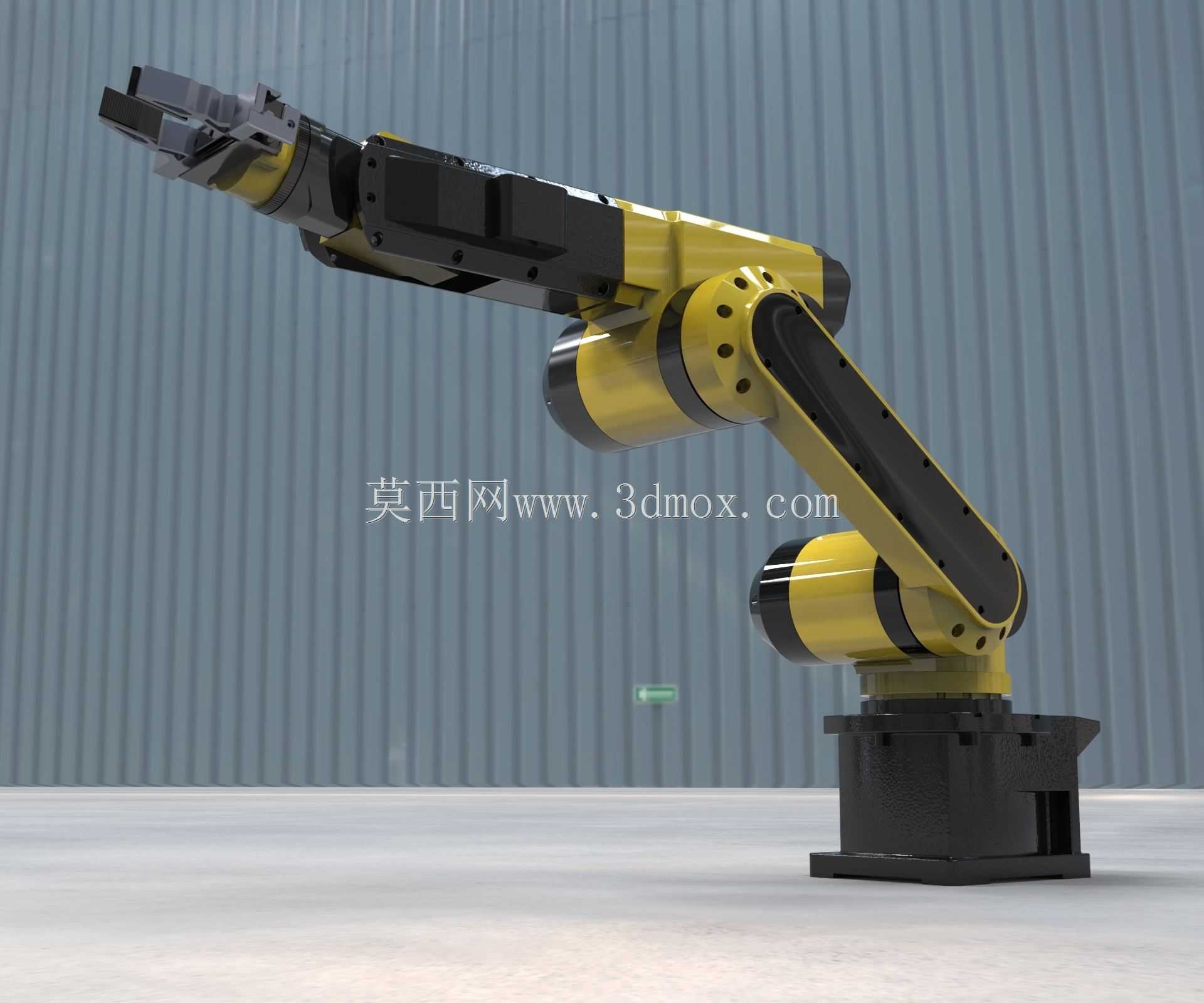

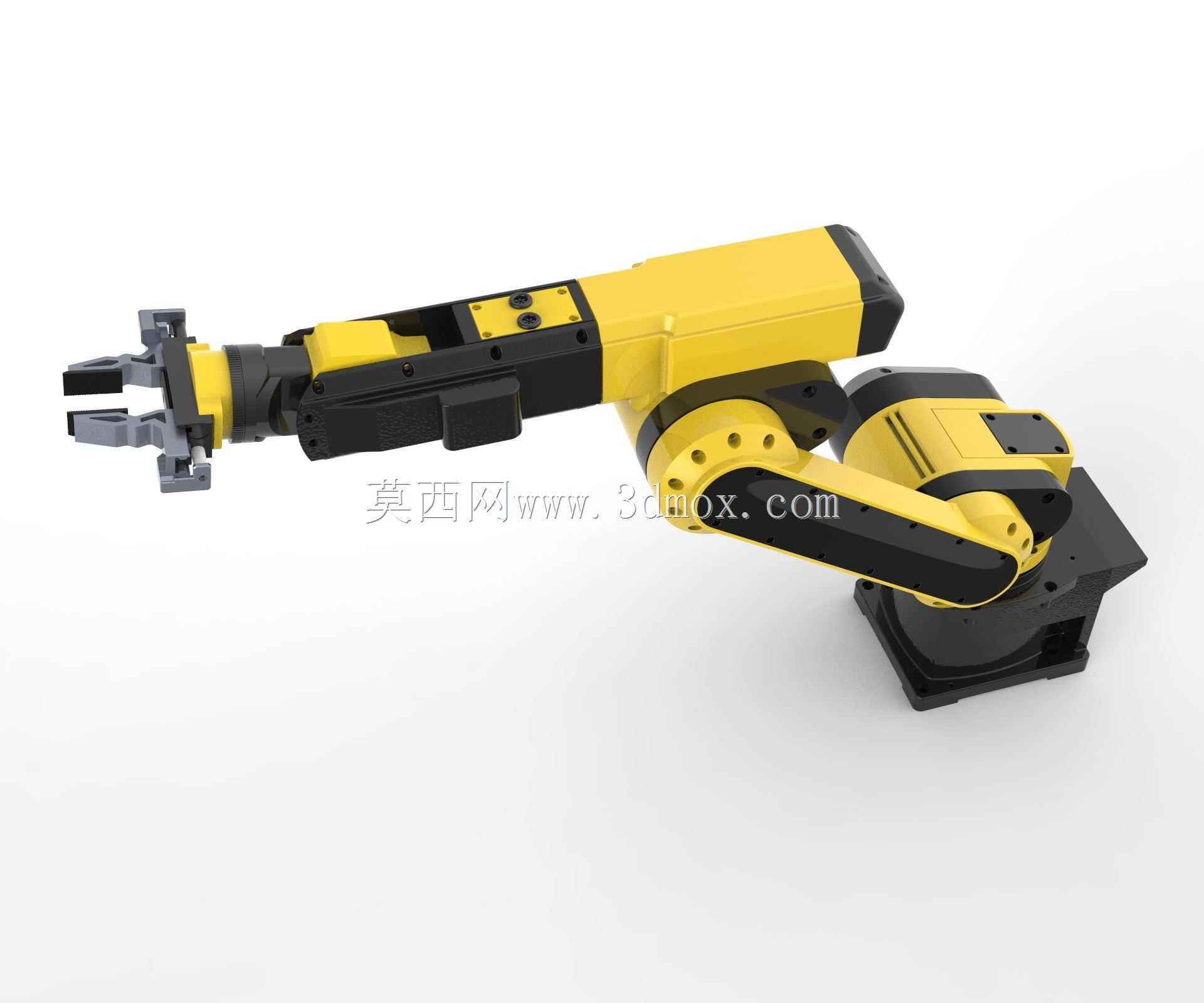

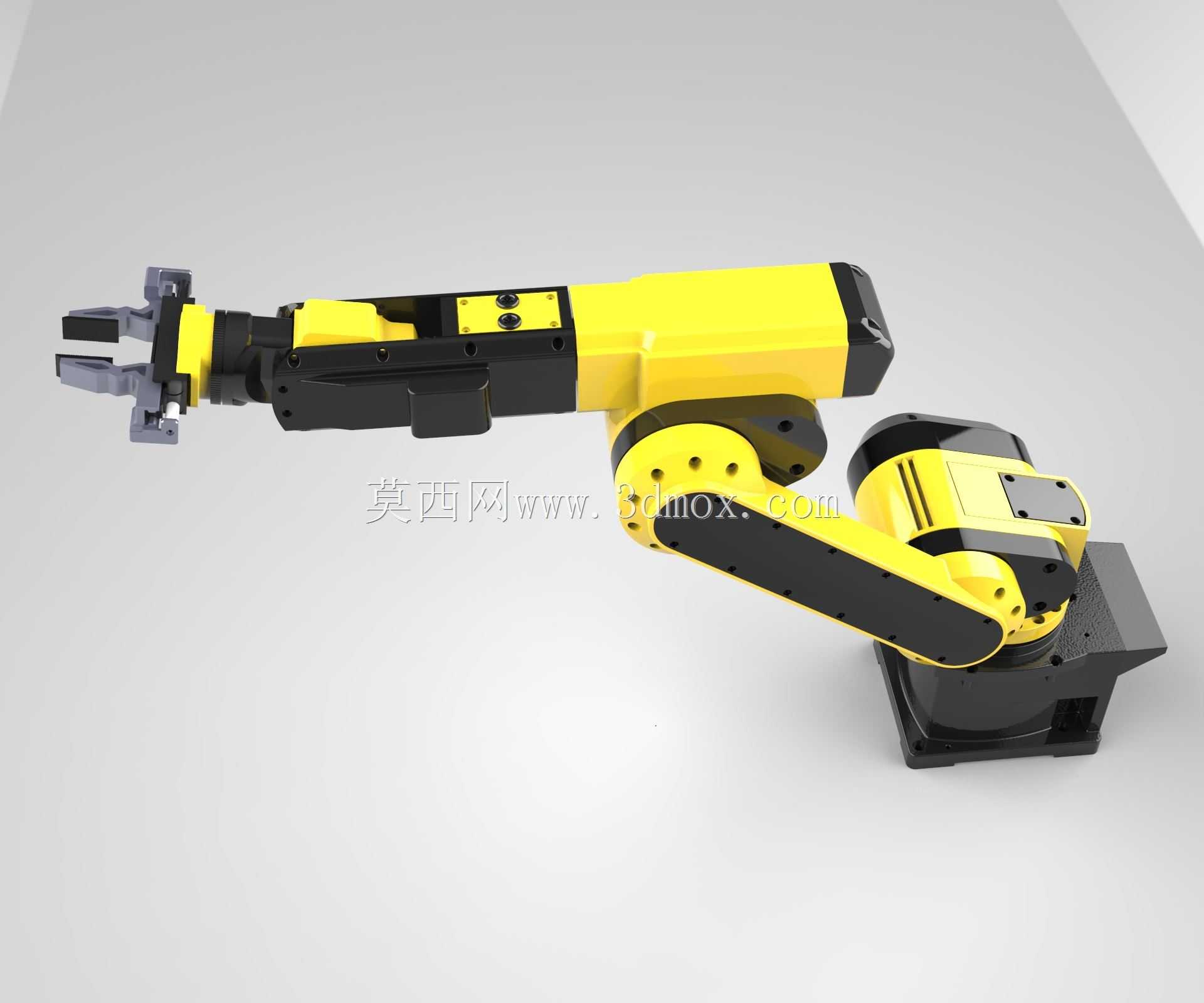

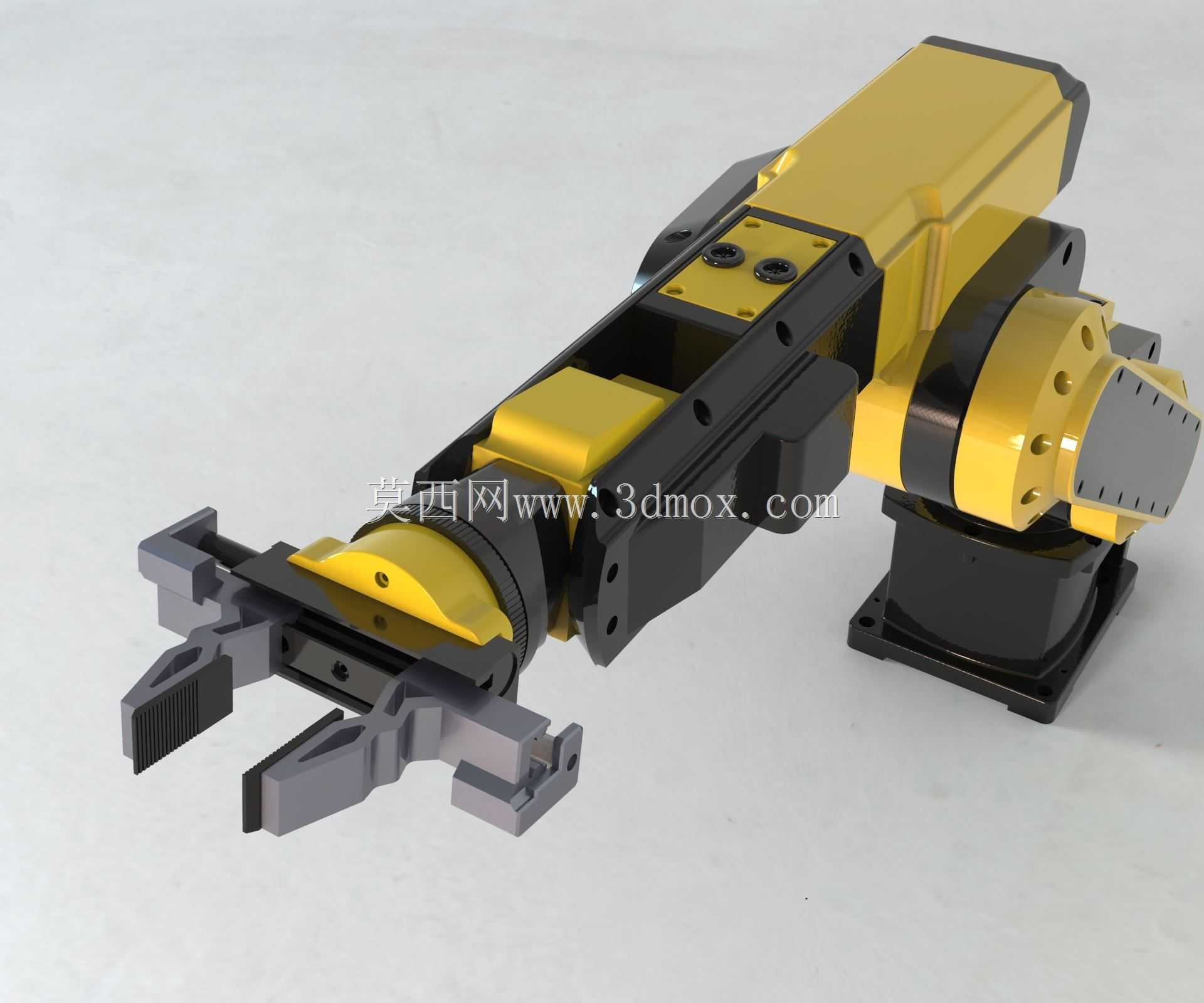

　　从结构布局来看，底部为方形安装基座，内置第一轴回转驱动单元，可带动上部臂体完成水平面内的整周回转，基座底面预留安装孔位，可直接固定在设备工作台、线体支架或专用机座上，安装时需保证基座支撑面的平面度，避免回转轴线倾斜带来的臂体抖动与定位偏差。基座上方衔接第一摆动关节，该关节驱动大臂完成俯仰方向的角度调整，关节壳体采用包覆式结构，将驱动元件、传动件与走线空间整合在关节腔内部，既可以对运动部件形成防护，也能避免车间粉尘、切削液飞溅进入传动区域。大臂段采用箱型截面的臂体结构，在控制整体自重的同时保证臂体的抗弯抗扭刚度，臂体内部预留走线与管路布置空间，外部壳体做平整化处理，减少工位运行中的积尘与磕碰干涉。大臂末端衔接第二摆动关节，用于调整小臂的俯仰角度，两个摆动关节配合基座回转轴，可让末端夹爪到达工作半径内的任意空间点位，满足不同高度料盘、机床夹具与装配工位的位置对接需求。

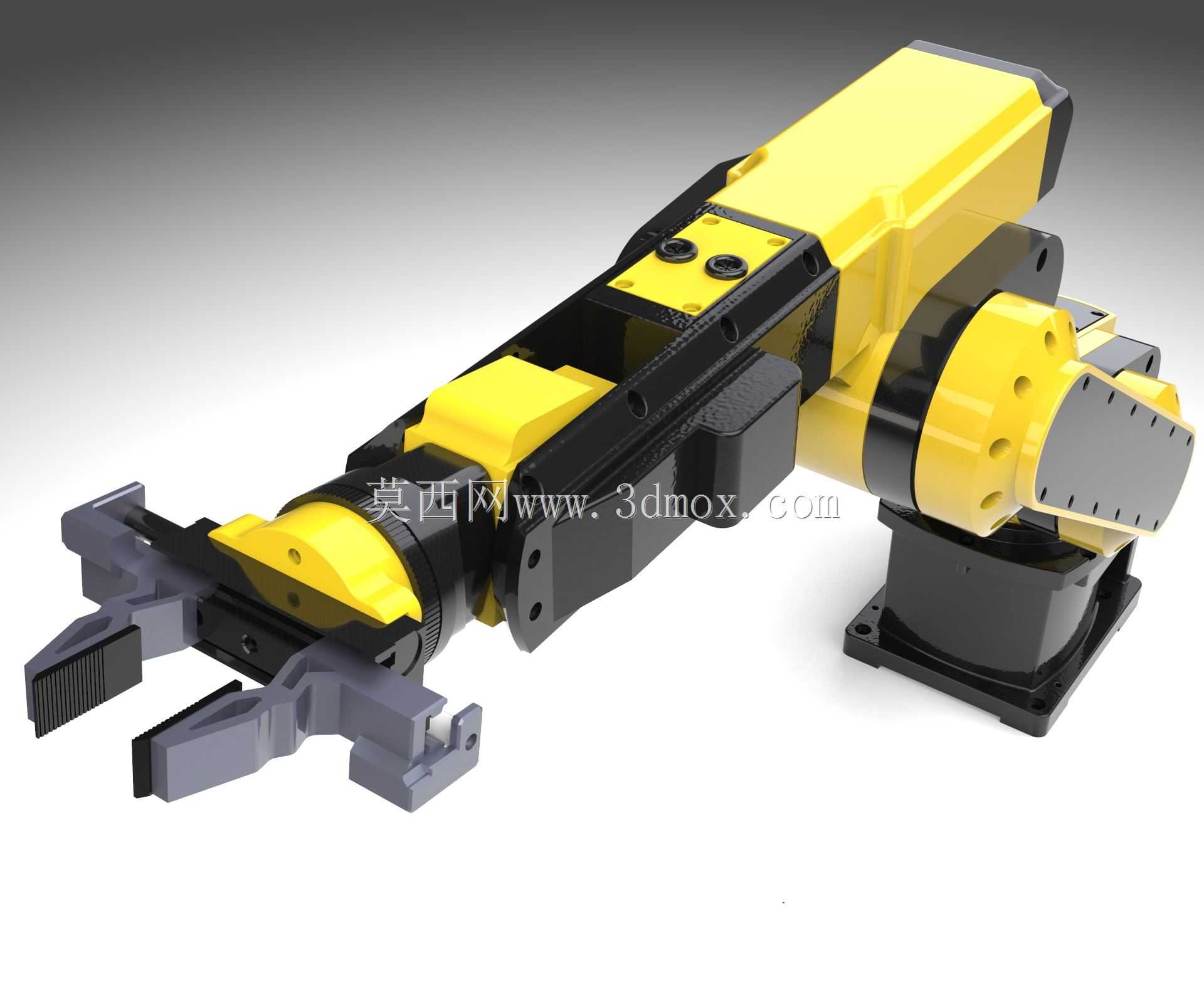

　　末端执行器采用双指平行夹持结构，夹爪指面做防滑齿形处理，夹持金属毛坯、机加工件、塑料壳体等工件时可提供足够的摩擦力，避免移送过程中工件滑脱。夹爪的开合行程覆盖常规中小工件的尺寸范围，针对不同外形的工件，也可快速更换适配的夹指配件，无需改动臂体主体结构即可切换作业对象。关节处的驱动元件布置在关节侧方的防护壳体内，传动路径短，关节响应速度快，配合关节处的限位结构，可约束臂体的极限摆动角度，避免运行中臂体与周边设备、防护栏发生碰撞。

　　在工位布局设计阶段，需要先根据现场的取料点、放料点高度与水平距离确定机械臂的安装位置，校核臂体全伸展状态下的工作半径是否覆盖所有作业点位，同时预留臂体摆动的安全空间，避免臂体在回转、俯仰过程中与周边的机床门、料架、输送线发生运动干涉。基座安装时需配置足够强度的支撑结构，若安装在移动工作台或线体铝型材框架上，需对支撑框架做加固处理，抵消臂体高速启停时产生的倾覆力矩。气路或驱动线路从基座内部沿臂体内部通道走线，外部仅在关节活动段预留柔性弯折余量，既避免管线外露被工件剐蹭，也能保证关节往复摆动时管线不会被拉扯磨损。

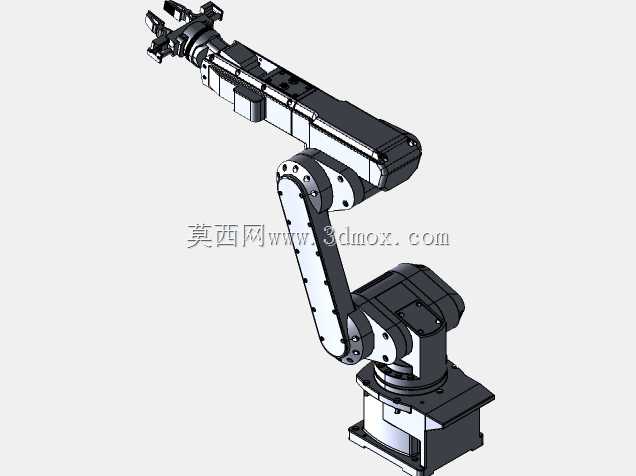

　　结构设计过程中，各关节的配合面均做同轴度约束，臂体的拼接面预留定位止口，保证装配后各关节轴线的平行度与垂直度，降低运动过程中的卡滞与异响风险。夹爪与小臂末端的连接面采用标准化安装接口，后续可根据工艺需求更换吸盘、焊枪或检测探头等其他末端执行器，拓展设备的使用场景。整机的运动包络边界清晰，在仿真阶段可提前模拟全行程的臂体姿态，确认各点位的可达性与关节角度余量，实际投产前再通过低速试运行验证各动作的衔接逻辑，确保工位作业的稳定性与定位精度。
