转盘式玻璃成型全自动压力机组

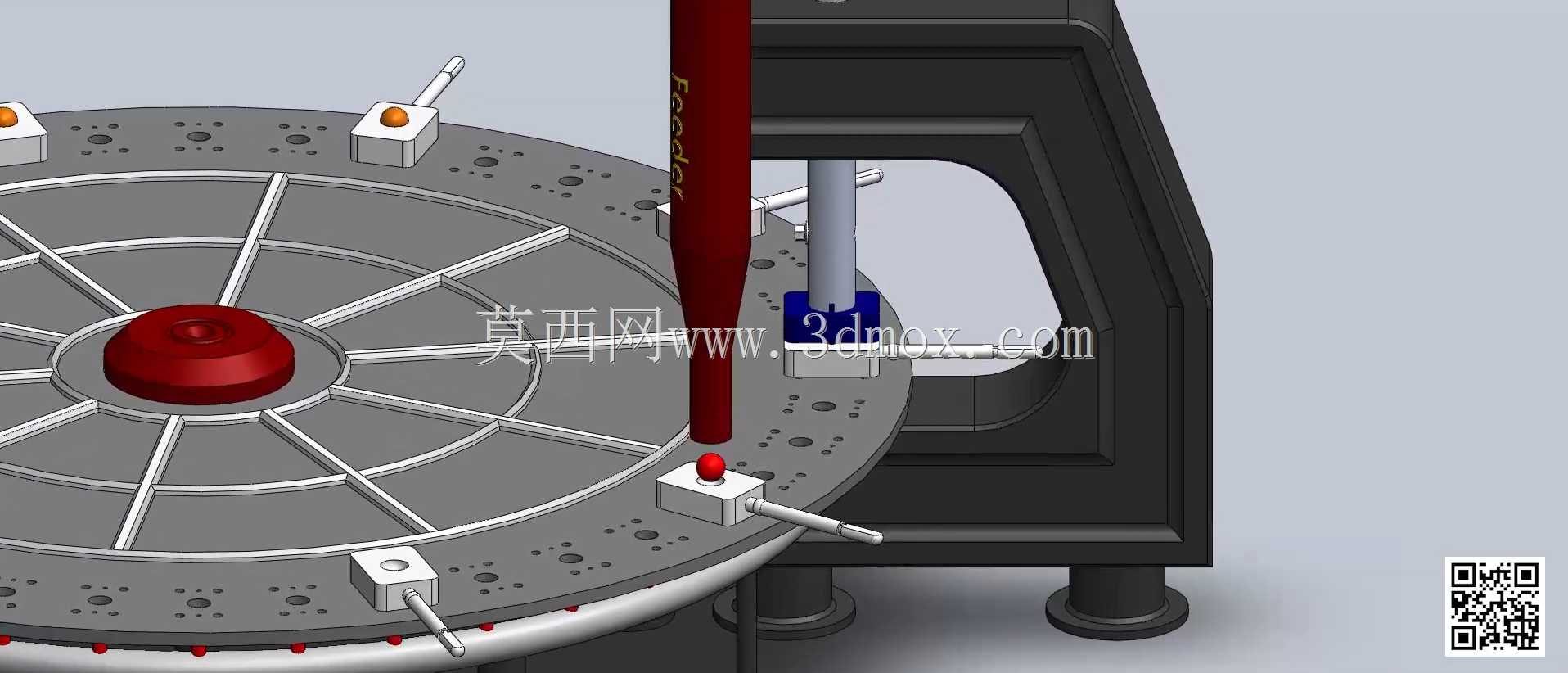

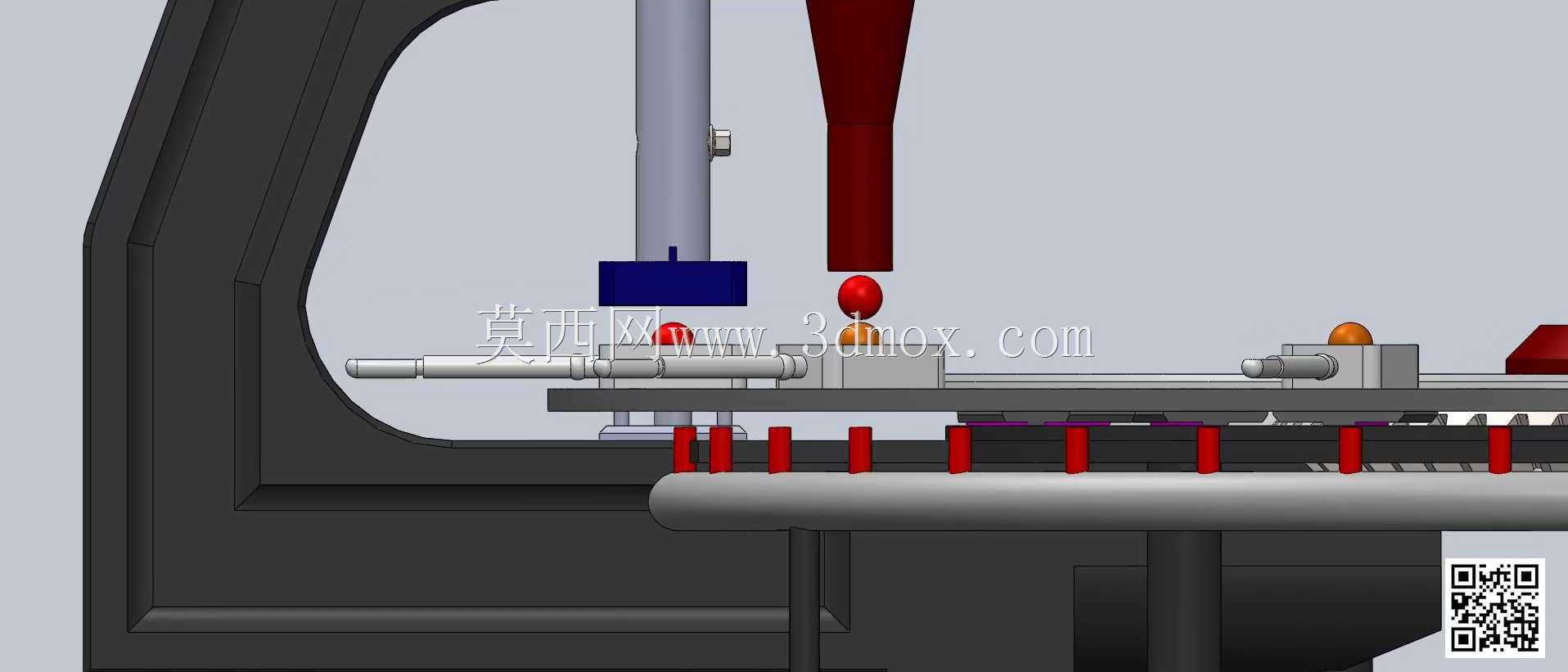

　　该套设备面向玻璃制品热成型与回火衔接工序布置，核心由多工位回转工作台、立式施压主机、工件取放机械手、视觉检测台及周边安全防护构件组成，适配中小型玻璃胚件、水晶饰件的批量压制成型作业。回转盘沿圆周均布十二套工件定位模座，各模座独立配置快换夹持块与定位销，相邻工位夹角一致，步进分度动作由盘底驱动单元完成，工位切换过程中模座定位面始终保持水平，避免高温胚件偏移。立式施压主机采用C型开式机架结构，压头沿竖直导轨做直线进给，压头末端可更换不同型腔的成型冲头，施压行程、保压区间可随制品工艺调整；机架侧置的配重与导向柱抵消压合作业产生的偏载，保证冲头与下方模座同轴度。转盘下方沿圆周设置多组支撑立柱与缓冲脚垫，承接压合作业的轴向载荷，

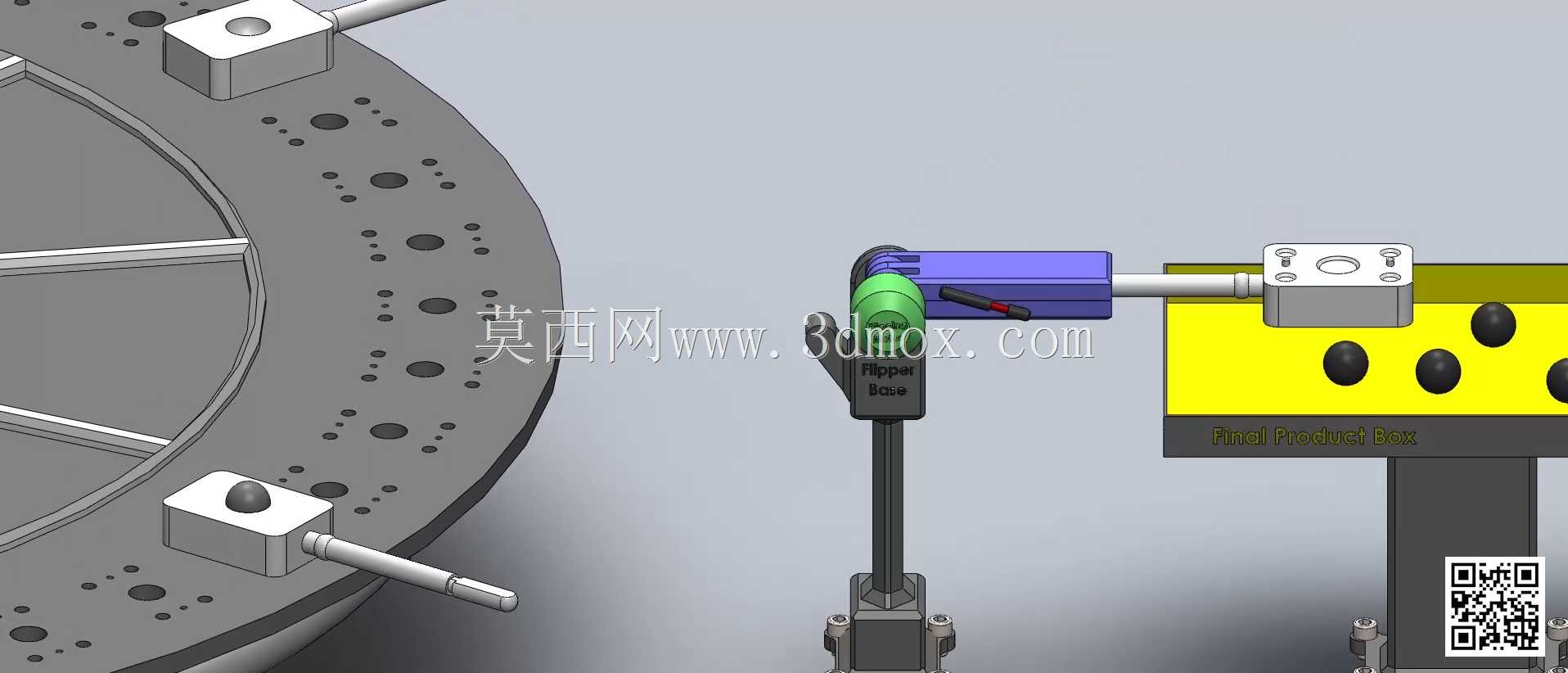

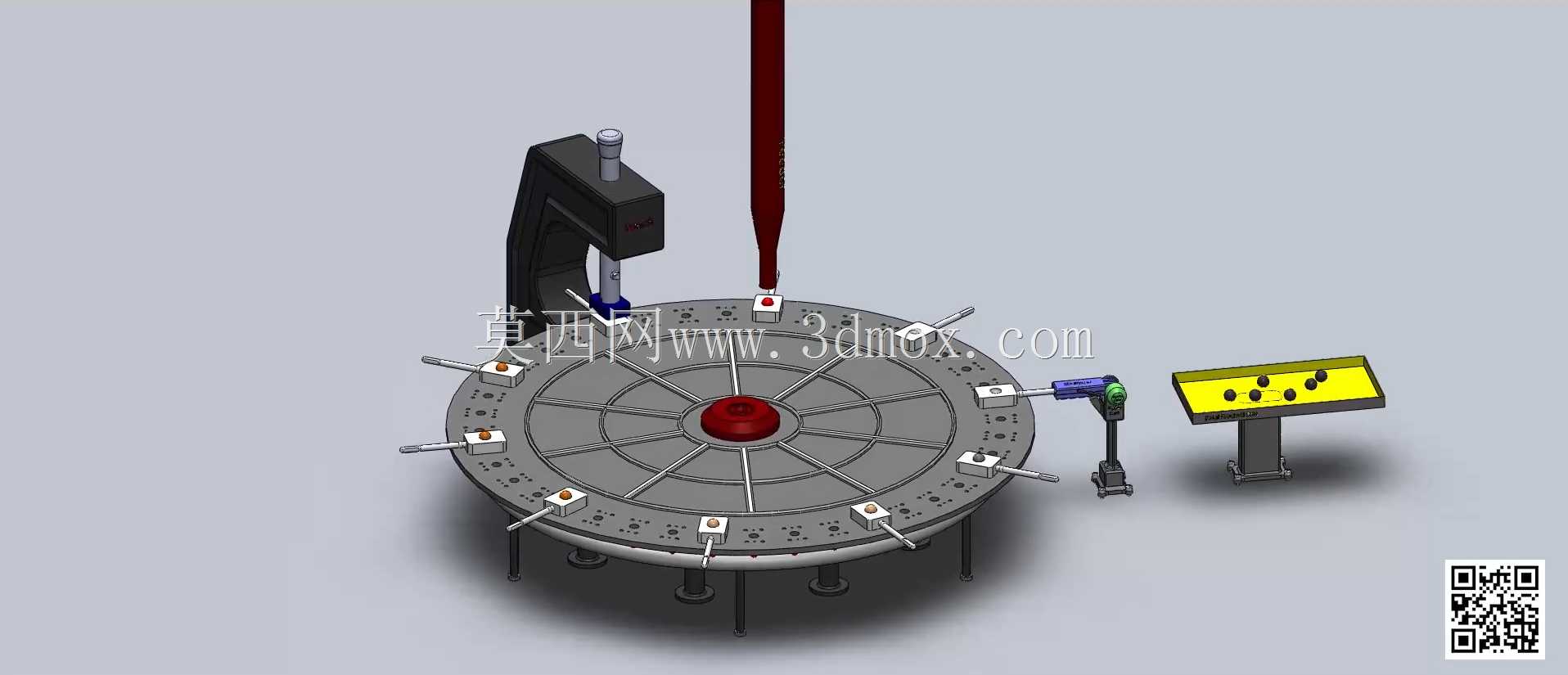

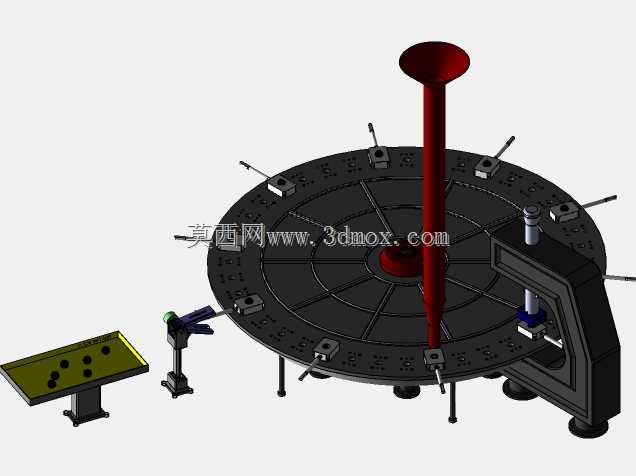

　　避免转盘盘面受载变形。配套的取料机械手布置在转盘出料侧，臂端配置耐高温夹持夹具，可将完成压型的工件从模座取出并移送至后续工位；旁侧的检测台搭载台面定位架与成像单元，用于成型后工件的外观初检，不合格件可直接分流。整机布局以回转盘为中心呈环形排布，操作工上下料位、施压工位、冷却工位、取料工位沿圆周依次分配，工序流转无折返，单位时间产出效率远高于单工位单机作业。结构设计阶段优先考虑高温作业环境的热变形影响：与高温胚件接触的模座、冲头均采用耐热合金材质，机架与转盘主体预留热膨胀间隙，压头导向部位设置隔热衬套，减少热量向传动部件传导。安装边界方面，回转盘直径覆盖整套作业工位，设备总占地需预留转盘外侧操作与维护空间，

　　施压主机高度方向需匹配压头全行程抬起后的上部安全距离，地面基础需做承重加固，抵消压合作业的冲击载荷。各模组之间的管线沿设备支架内侧排布，避免干涉转盘回转动作，检测台与主机的相对位置可根据车间产线走向小幅调整，适配不同的连线生产需求。
