陶瓷泥料真空挤出练泥压力机组

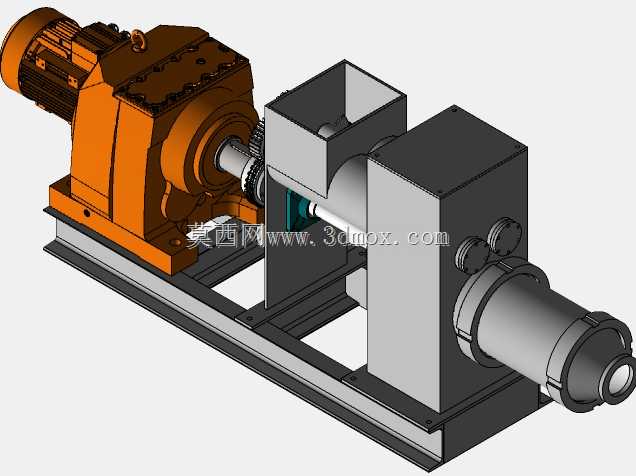

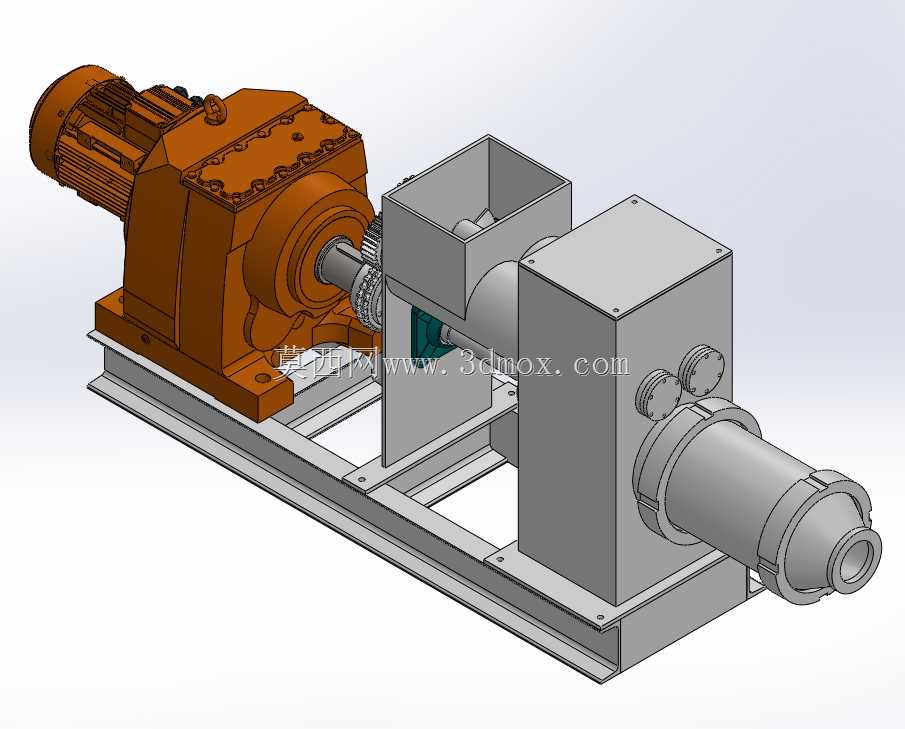

　　在日用陶瓷、工艺陶瓷、电瓷绝缘子以及耐火材料坯料制备车间里，泥段的致密度和连续性直接决定后续成型工序的良品率。这套真空压力挤出机组的三维结构完整呈现了从动力输入、减速传动、进料搅拌到真空脱气、螺旋挤泥、机嘴出料的整条工艺链路，设备整体沿长条形公共底座纵向排布，左端为驱动单元，中段为进料与真空脱气舱，右端为水平挤出筒，各功能段同轴串联，布局紧凑且检修通道清晰。现场安装时需沿厂房纵向预留长条状地基，底座下方布置减震垫铁与二次灌浆层，驱动端周边留出联轴器对中操作空间，真空舱侧面预留抽真空管路接口与检修门开启空间，挤出端前方留出泥段承接、切割与输送的作业区域，整机高度方向需保证进料斗上方具备人工或螺旋上料的投料空间，避免与厂房梁柱、除尘管路发生干涉。

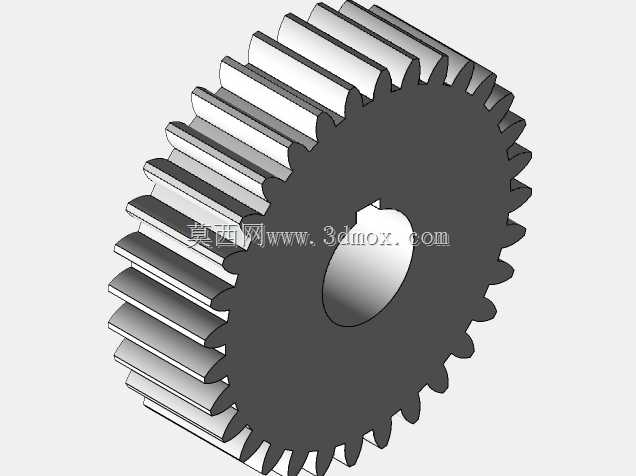

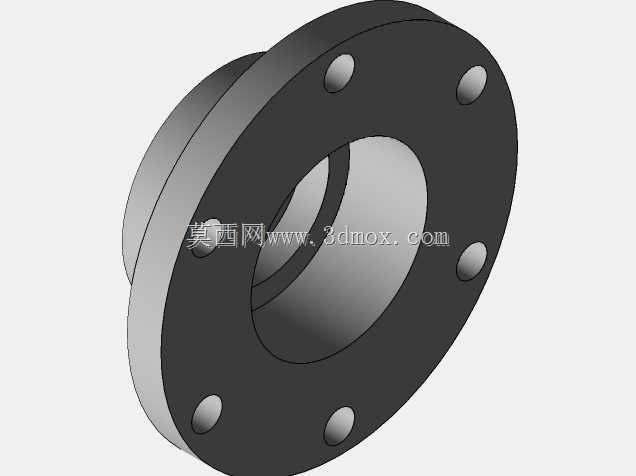

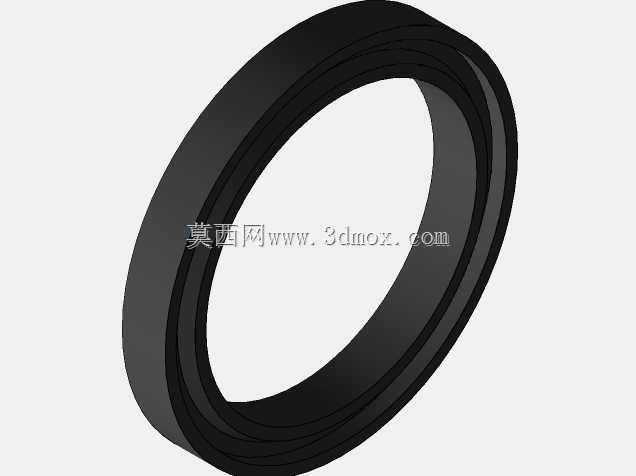

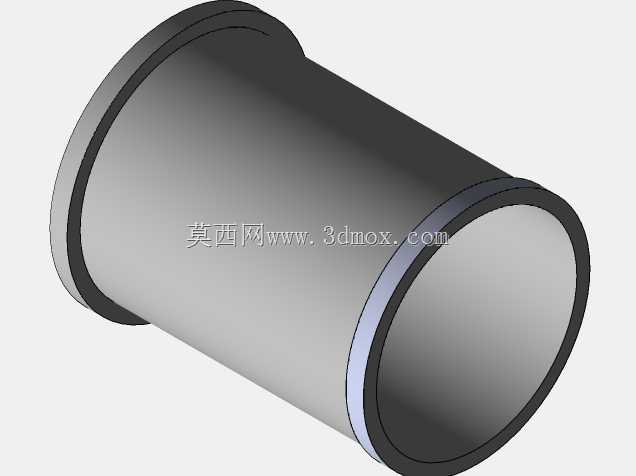

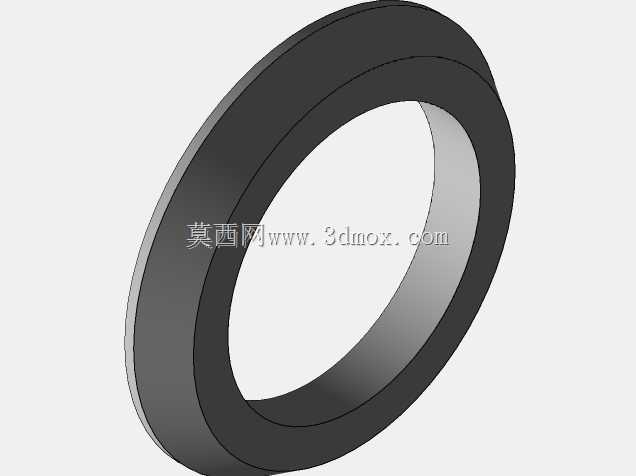

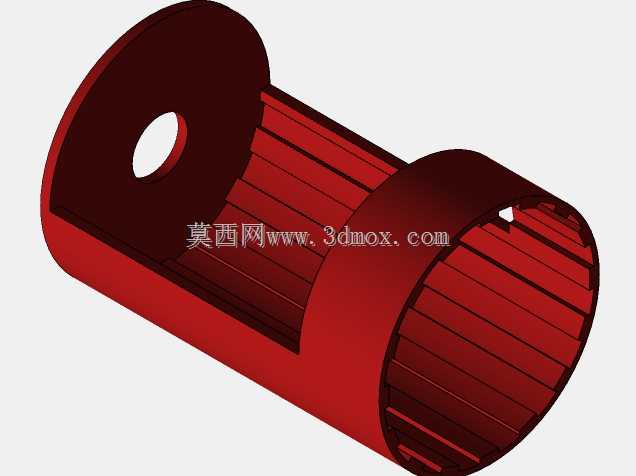

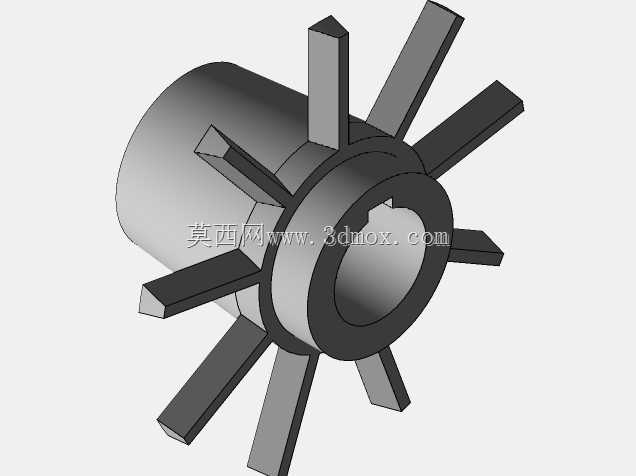

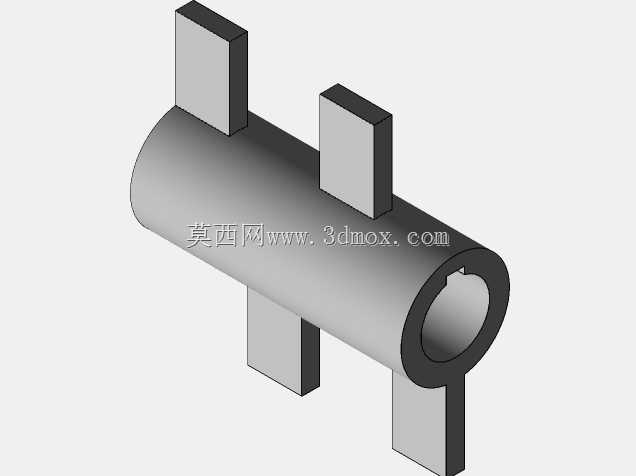

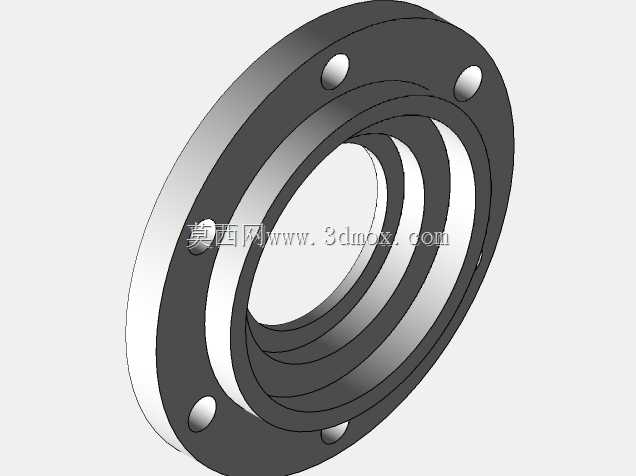

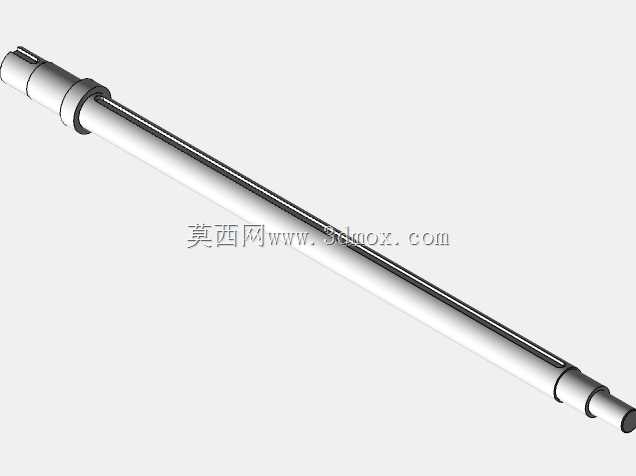

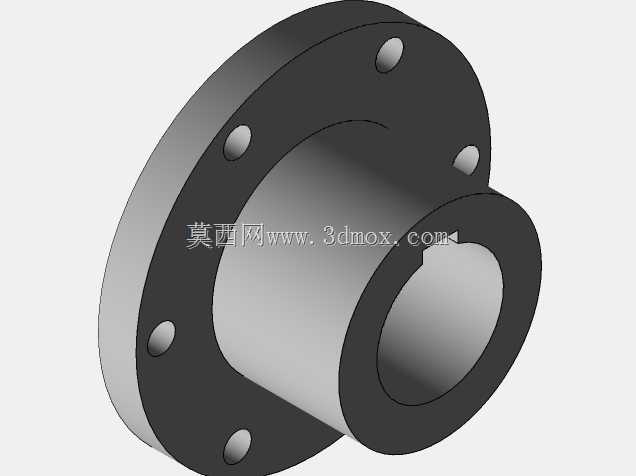

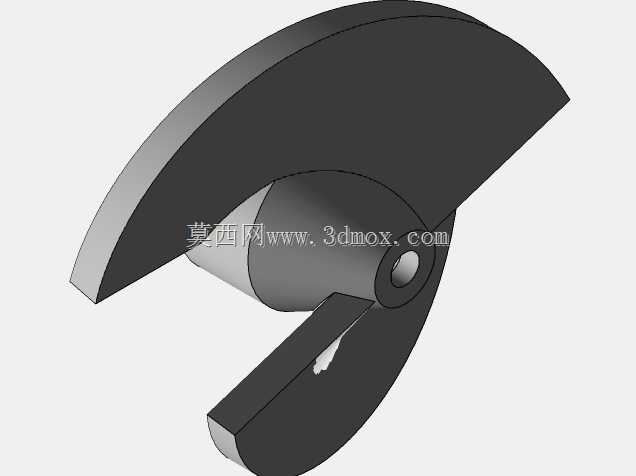

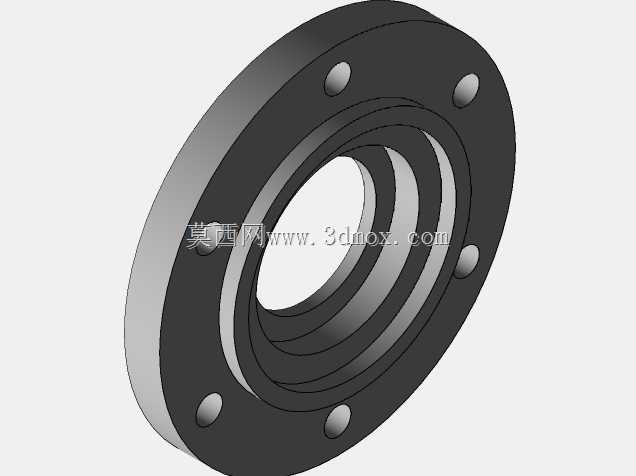

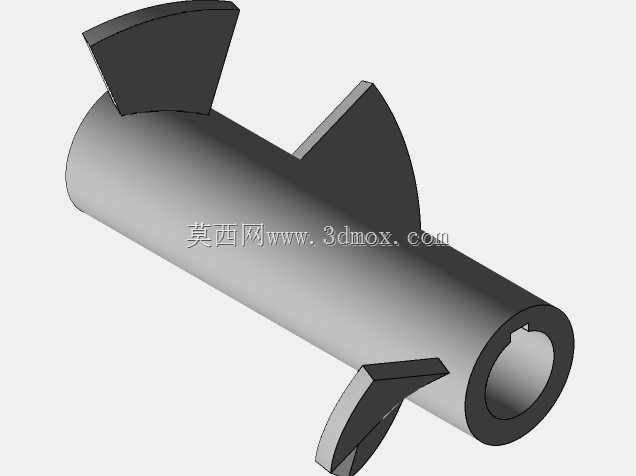

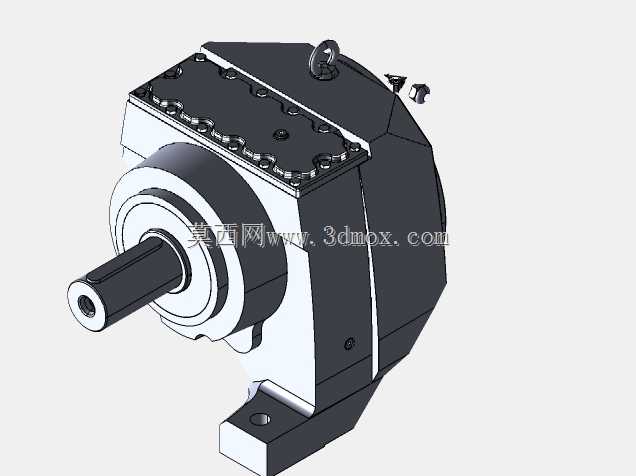

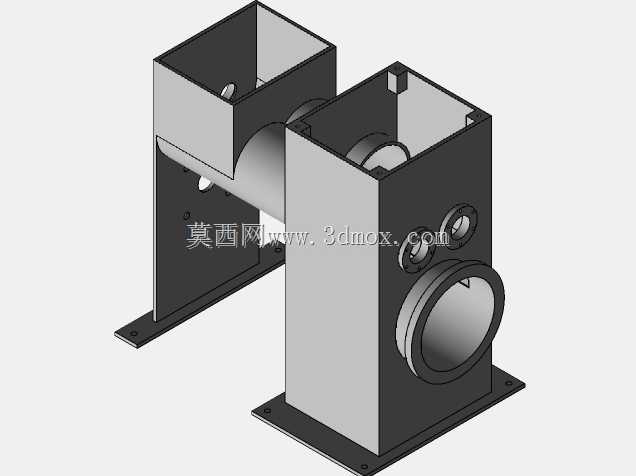

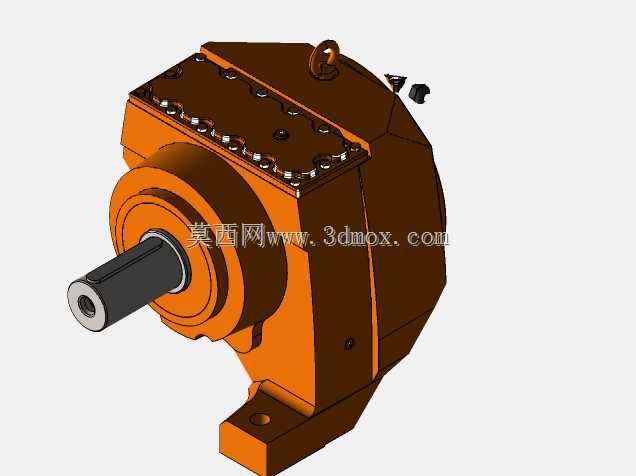

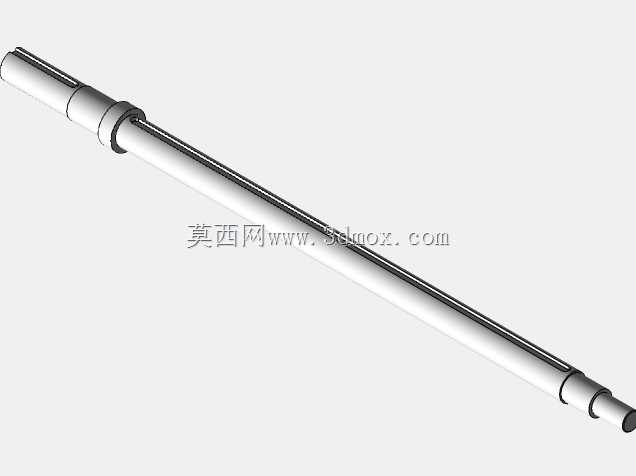

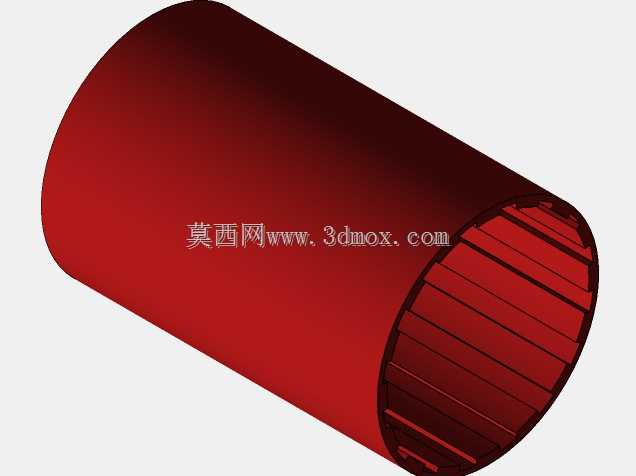

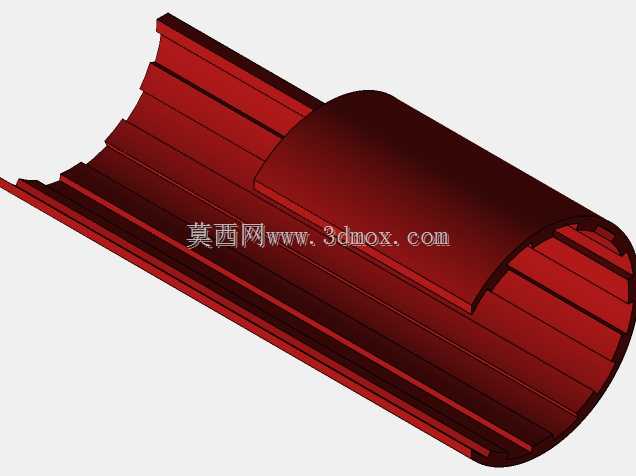

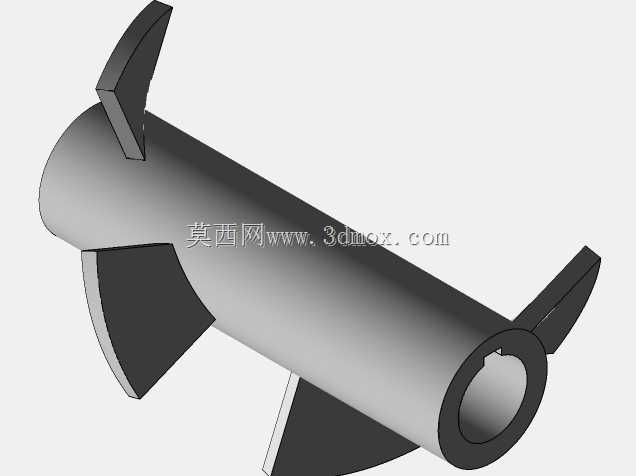

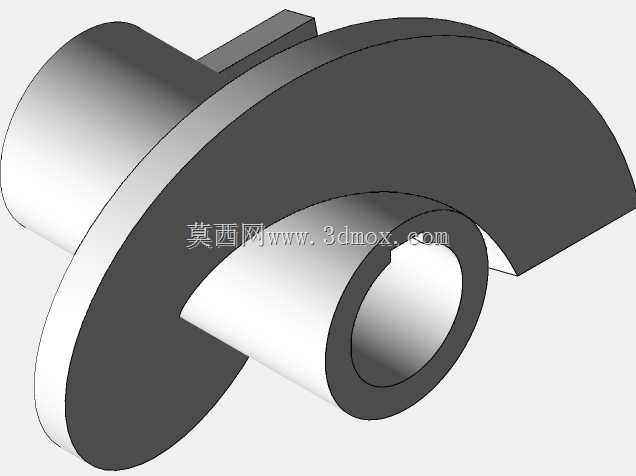

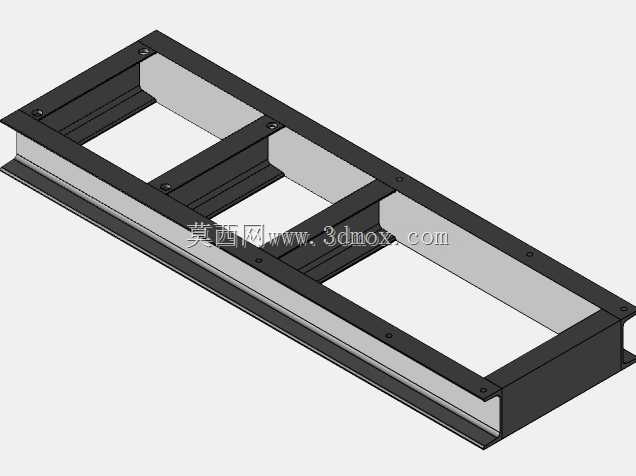

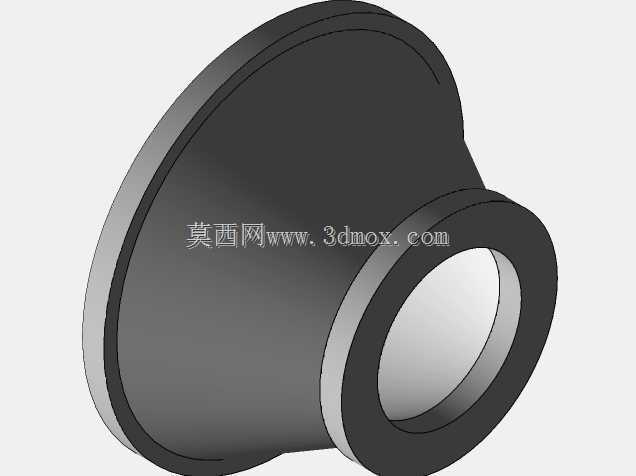

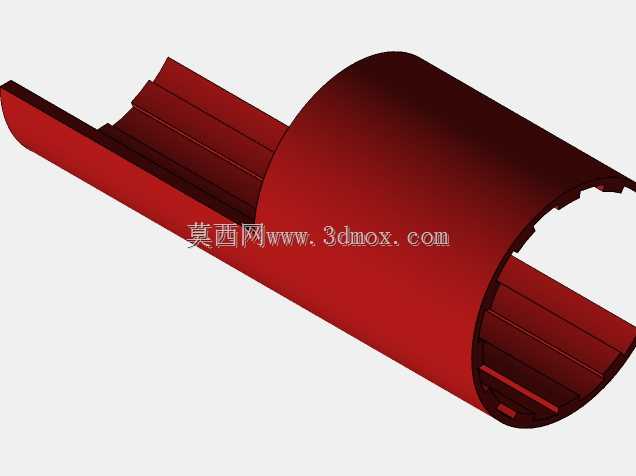

　　动力段采用卧式电动机与齿轮减速箱直联布置，电机输出扭矩经减速箱降速增扭后，通过联轴器驱动挤出主轴。传动链设计中重点校核了主轴在大扭矩、低转速工况下的扭转变形与径向跳动，减速箱箱体采用加强筋布局，承受挤泥过程中反向轴向力；联轴器位置设置安全护罩，兼顾运转防护与拆装便利性。进料段为上方敞口的方形料斗，料斗内部布置搅拌叶片与压泥绞刀，将投入的塑性泥料持续向下推送，防止泥料架桥、空转；料斗与真空舱衔接处设置密封结构，避免外界空气进入脱气腔。真空脱气舱为封闭箱体结构，侧面开设带观察窗的检修门，端部配置真空表与抽气接口，泥料在舱内被切碎、翻动并摊薄，包裹在泥料内部的气泡被真空系统抽出，从根源消除坯体内部气孔、分层缺陷。挤出段采用水平布置的螺旋绞刀与衬套结构，绞刀螺旋升角、螺距沿出料方向逐步变化，对脱气后的泥料持续压缩、均化，最终通过前端锥形机嘴挤出连续致密的圆柱形泥段；机嘴采用法兰快换结构，可根据不同产品规格更换不同内径、不同截面形状的出料口，筒体端部设置压力表接口与调节机构，便于现场监控挤出压力。公共底座采用型钢与钢板焊接成型，加工前进行时效处理消除焊接应力，各安装面一次装夹镗削，保证电机、减速箱、真空舱、挤出筒的同轴度与平面度；底座上布置可调地脚螺栓，适配车间地面不平度，整机侧面布置吊装孔与吊耳，方便分段运输与整体就位。结构设计过程中，所有承压密封面均采用止口加密封垫结构，旋转轴处配置组合密封，既防止真空泄漏，也避免泥料外溢；检修门采用快开压把结构，日常清理残泥、更换绞刀时无需拆卸大量管线。针对泥料磨损较强的工况，绞刀、衬套、机嘴等过流部件按高耐磨材料选型思路设计，三维模型中保留了各易损件的独立装配关系，可直接生成工程图用于加工备件。设备运行时，泥料经进料斗被压入真空舱，在负压环境下完成脱气，再由螺旋绞刀向前推送压缩，最终从机嘴连续挤出，整条流程连续化程度高，挤出泥段密度均匀、表面光洁，可直接供给后续滚压、塑压、挤出成型工序。建模时对管路接口、检修操作空间、螺栓拆装空间均做了干涉检查，保证虚拟装配状态与现场实际安装维护状态一致，为设备选型、车间布局、非标改造提供完整的结构参考。
