水平法兰研磨抛光专用夹具升降装置

　　在法兰精密加工的后处理工序中，大直径薄壁法兰的装夹定位一直是影响加工精度的核心痛点，尤其是针对放大器配套的水平法兰，这类工件对端面平面度要求极高，常规的侧面装夹方式极易造成薄壁法兰的夹持变形，最终导致研磨抛光后的工件表面平面度超差，无法满足装配密封要求。这套水平法兰夹具升降装置，正是针对这类大直径薄壁法兰的研磨抛光工序开发的专用吊装定位工装，从结构根源上规避了侧向夹持带来的变形问题。

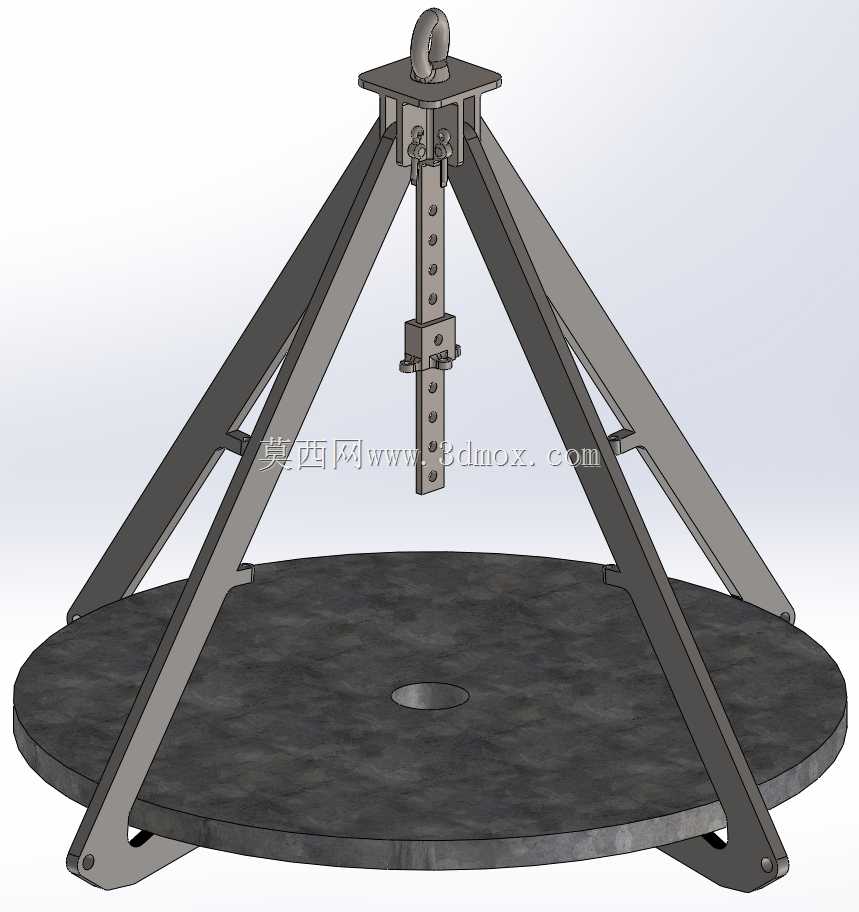

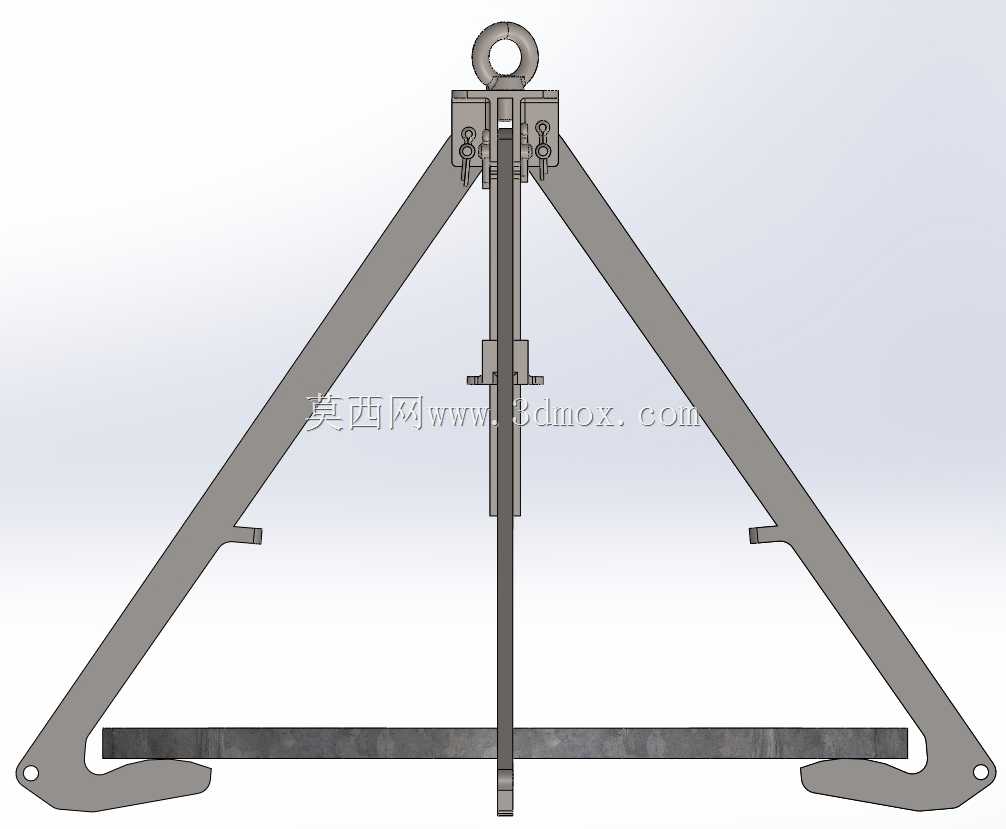

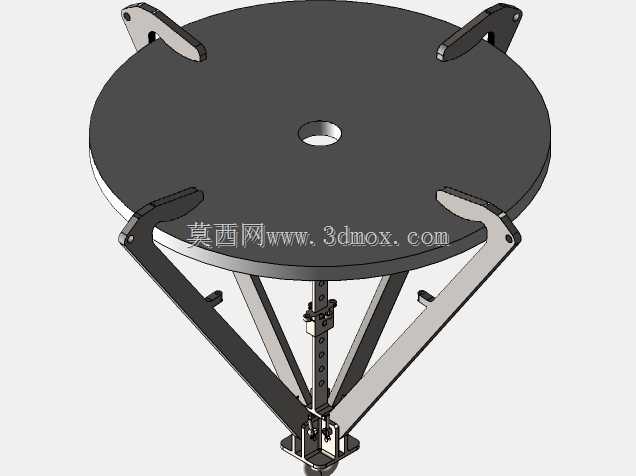

　　整套装置采用三角桁架式主体支撑结构，顶部设置单吊点连接结构，可直接通过起重吊具与车间现有起重设备的吊钩、电缆吊具连接，无需额外适配转接件，适配车间常规的起重吊装作业场景。三根斜向支撑腿采用等角度120度分布设计，支撑腿下端直接抵接在法兰工件的上端面外缘位置，完全避开法兰的中心加工区域，不会对研磨头、抛光轮的作业路径造成干涉，同时三点支撑的结构天然具备自稳特性，即使工件放置平面存在微小的高度差，也能保证支撑受力均匀，不会出现局部应力集中压伤法兰表面的情况。

　　中心位置的升降调节杆采用多档位孔位调节设计，杆身沿轴向等距排布多组定位销孔，可根据不同批次法兰的厚度、吊装作业的高度需求，快速调整夹持压块的上下位置，调整到位后插入定位销即可完成锁止，无需额外的螺纹锁紧操作，调节效率远高于常规的螺旋升降结构，适配车间多品种小批量的法兰加工切换需求。下端的夹持压块采用平端面压接设计，压接位置对应法兰中心的工艺孔区域，压块与支撑腿下端的抵接块配合，从上下两个方向对法兰形成稳定的夹持力，夹持力沿法兰轴向分布，完全不会产生侧向的挤压应力，从根源上避免了薄壁法兰装夹变形的问题，保证抛光研磨过程中法兰端面处于自然无应力状态，加工完成后不会出现应力回弹导致的平面度超差。

　　整套装置的适用法兰直径上限为800毫米，可承载的法兰工件最大重量为80公斤，完全覆盖常规放大器配套水平法兰的尺寸规格范围。主体结构采用5毫米厚度的不锈钢板加工成型，支撑腿与顶部连接座之间采用铰接连接结构，非作业状态下可将三根支撑腿向内折叠收拢，减少存储占用空间，转运时也无需占用过大的工位器具空间。设计阶段已完成全工况的应力仿真分析，在额定承载状态下，各结构件的最大应力远低于不锈钢材料的许用应力值，长期重复使用也不会出现结构变形、焊缝开裂等问题，支撑腿与工件接触的位置均做了圆角钝化处理，不会刮伤法兰的已加工表面。

　　配套提供的加工文件可直接适配激光切割、水射流切割等常用的钣金加工工艺，所有板件均为平面切割成型，无需复杂的曲面加工工序，生产制造门槛低，车间可根据自身需求快速下料制作，也可根据实际加工的法兰尺寸，对支撑腿长度、中心杆长度做等比例缩放调整，适配更大或更小规格的法兰加工需求。作业时，先将装置吊至法兰工件上方，调整中心压块位置压在法兰中心区域，确认三根支撑腿均匀抵接在法兰外缘后锁止定位销，即可通过起重设备将法兰整体吊起转运至研磨抛光工位，整个吊装过程法兰始终保持水平状态，不会出现倾斜滑落的风险，到达工位后将法兰平稳放置在研磨工作台上，松开定位销即可移除吊装夹具，整个装夹转运过程单人即可完成操作，相比传统的吊带吊装、侧面卡盘装夹的方式，作业效率提升明显，同时完全避免了装夹变形对加工精度的影响。
