大涵道涡扇航空发动机剖视结构

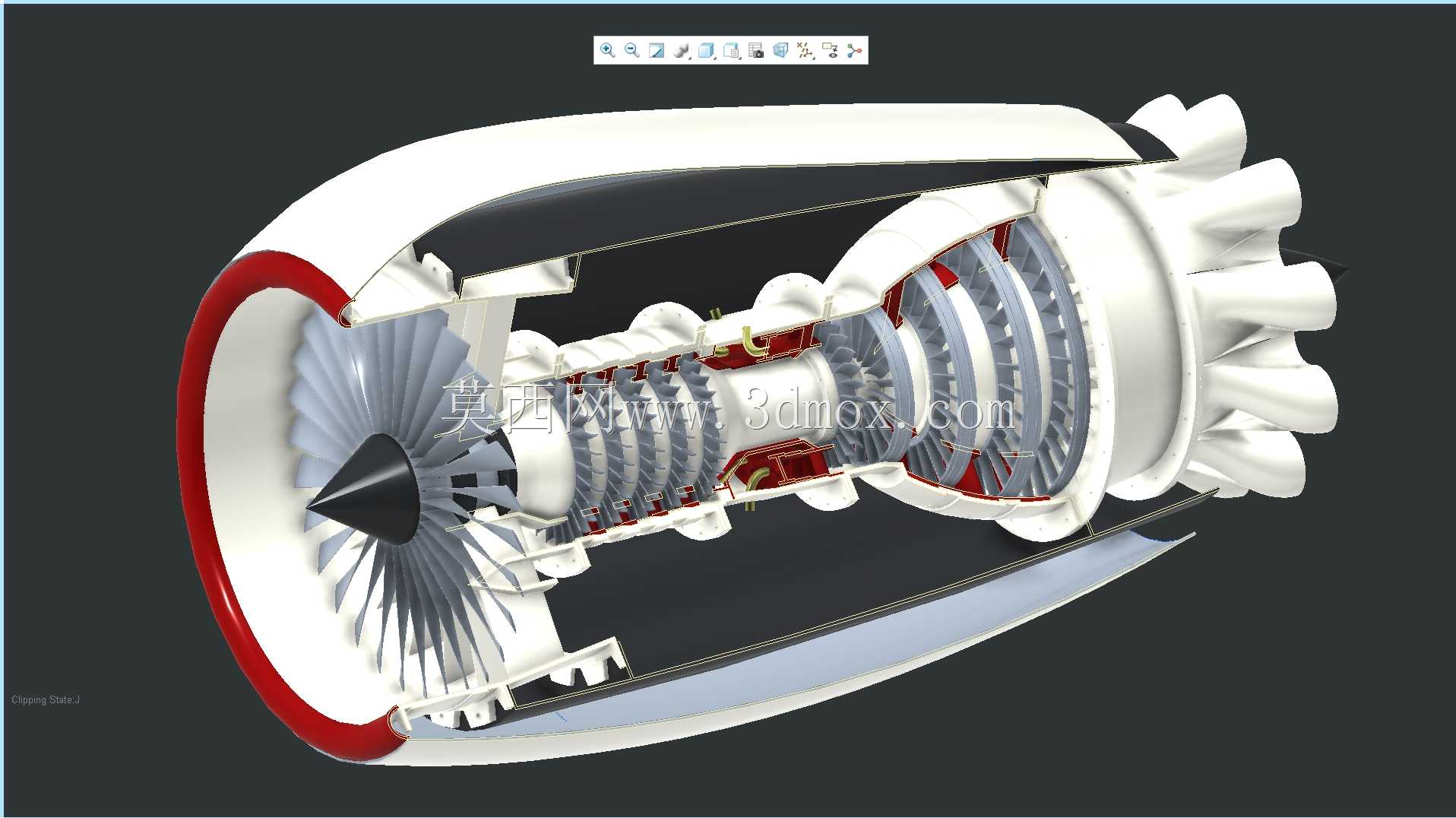

　　这套剖视化的涡扇发动机结构，面向航空动力教学演示、机务培训、航发原理展陈与结构方案评审场景搭建，完整还原了大涵道比民用涡扇发动机从进气道到尾喷口的全流道核心部件，把原本封闭在机匣内部的压气机、燃烧室、高低压涡轮、传动支承结构全部外露呈现，不需要拆解实体样机就能直观展示气流在发动机内部的压缩、燃烧、膨胀做功全流程。

　　从实际功能逻辑来看，前端大直径风扇是大涵道发动机的核心推力来源，外涵道气流不经过核心机，直接由风扇加速后从外涵环形通道喷出，提供整机八成以上的巡航推力，同时起到降噪、降低耗油率的作用；内涵道气流经过进气锥整流后，依次进入多级低压压气机、高压压气机，逐级提升空气压力，压气机每一级轮盘上的叶片叶型都按照气动载荷分布做了扭转设计，保证不同叶高位置的气流攻角匹配设计工况，高压空气进入环形燃烧室后，与燃油喷嘴喷出的雾化燃油充分混合燃烧，形成高温高压燃气，燃气先后驱动高压涡轮、低压涡轮，涡轮通过同轴传动轴分别带动前端的高压压气机与大风扇旋转，完成功率自持循环，做功后的燃气从尾喷口排出，和外涵道气流共同形成反作用推力。

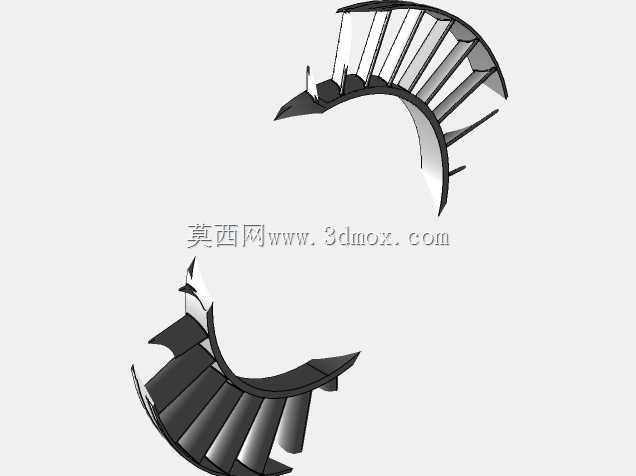

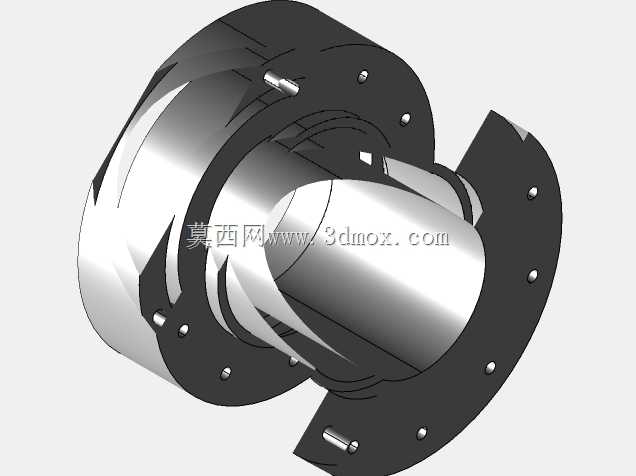

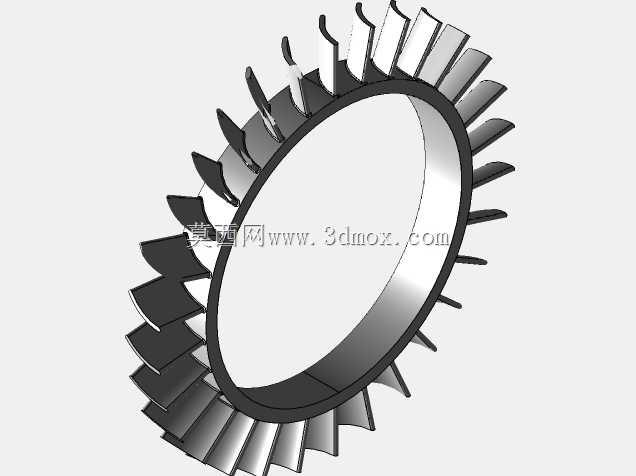

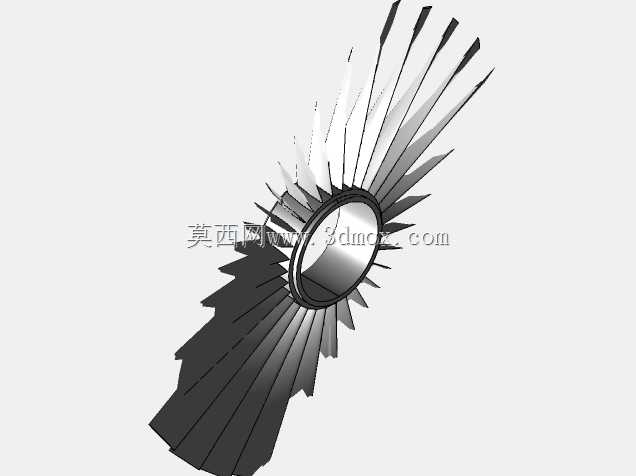

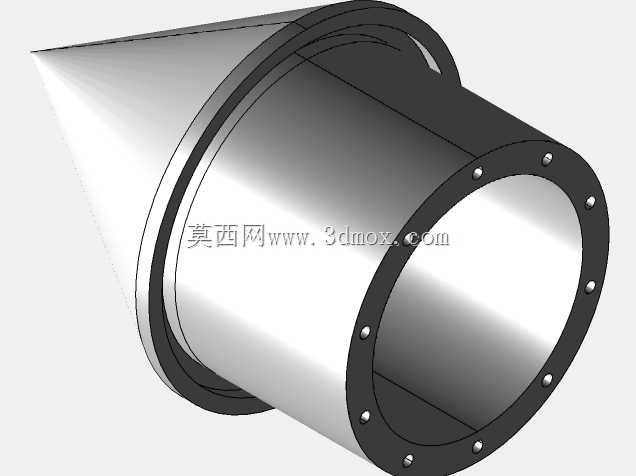

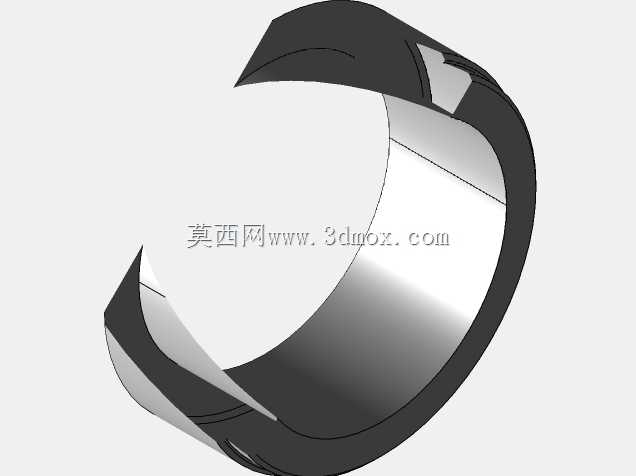

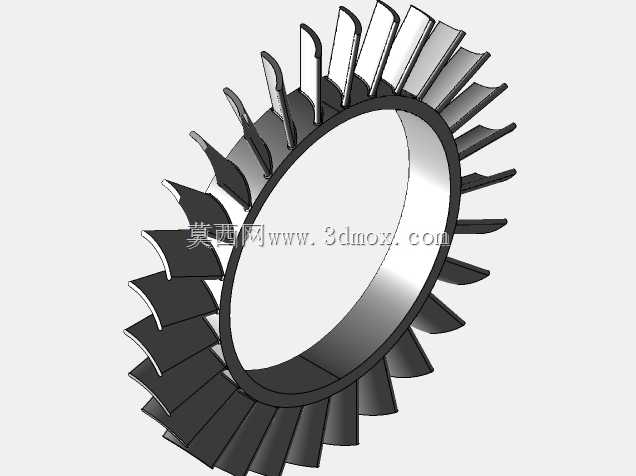

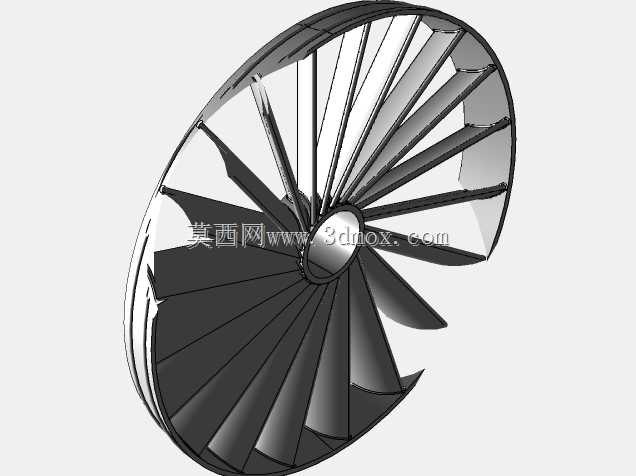

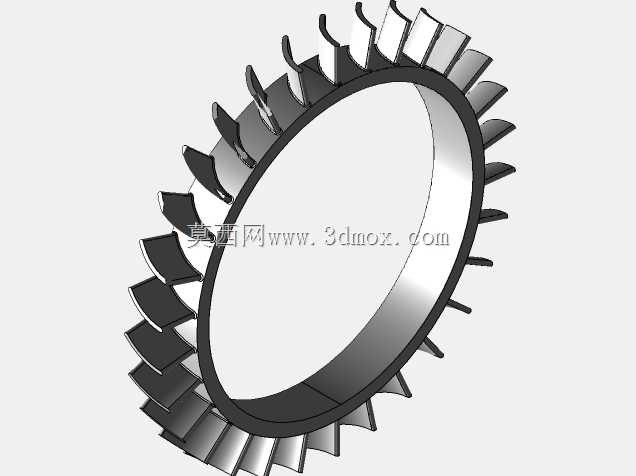

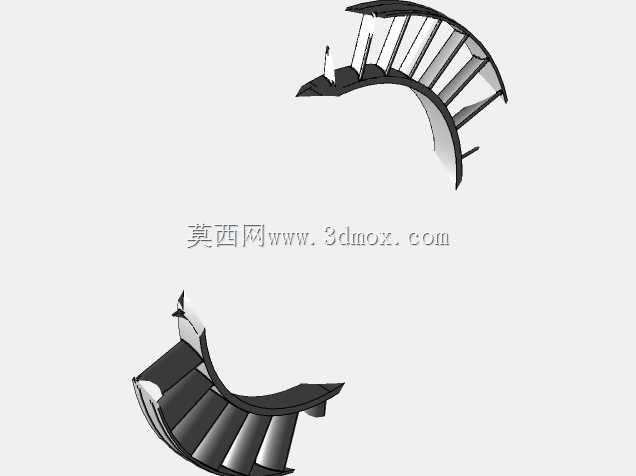

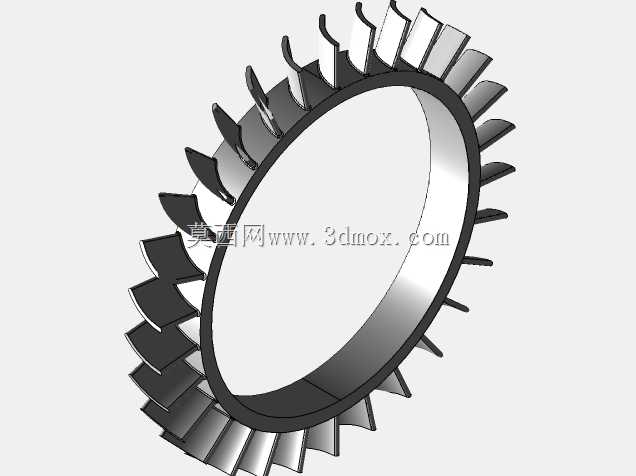

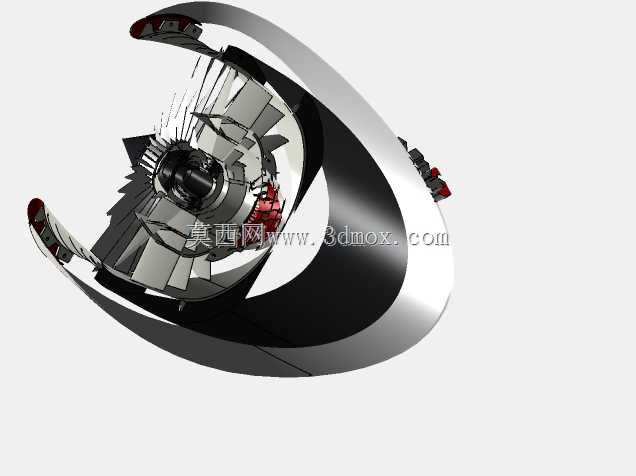

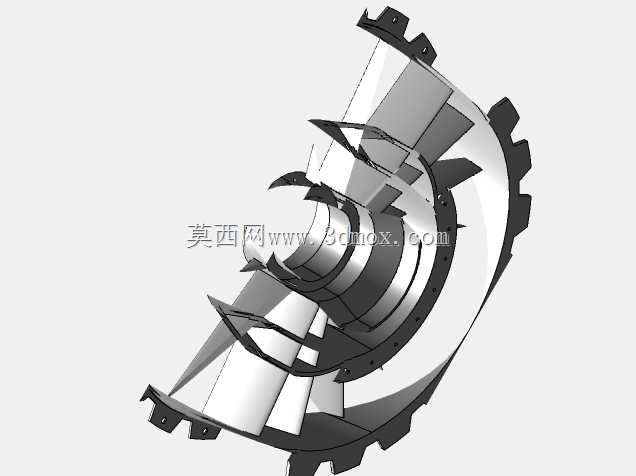

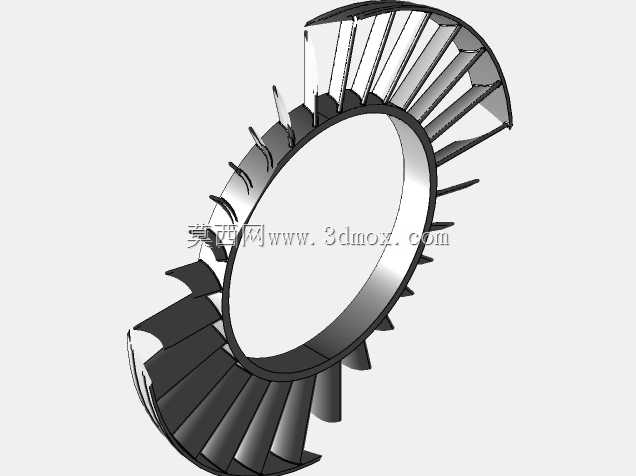

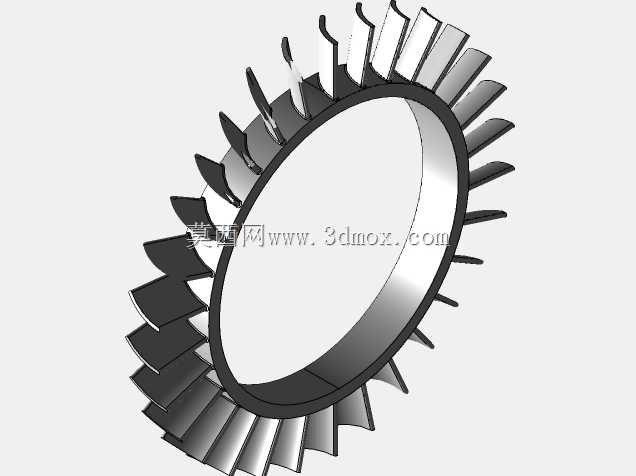

　　结构设计上，整机采用剖视切分处理，沿发动机轴向对称切开一半外涵机匣，既保留了完整的外部轮廓——从红色唇口的进气整流罩、白色外涵机匣到尾部涡轮排气段的安装边，又把内部多级转子的堆叠关系、静子叶片的排布、燃烧室的火焰筒结构、轴承支承的机匣连接位置全部清晰展现。建模过程中严格对齐航发的实际装配层级：风扇叶片采用宽弦掠形设计，叶根通过榫头结构固定在风扇轮盘上；压气机级间设置封严篦齿，减少级间气体泄漏；燃烧室采用环形火焰筒，侧壁布置多组旋流喷嘴，保证燃烧场温度均匀；涡轮叶片针对高温燃气工况，叶身预留气膜冷却孔的结构特征，涡轮盘和传动轴之间采用花键连接传递扭矩，整圈机匣分段设置安装法兰，通过螺栓把合完成轴向定位，各转子支承点布置在前后轴承机匣上，保证转子高速旋转时的同轴度与动平衡裕度。

　　从安装边界与尺寸适配角度，该结构按照典型民用大涵道涡扇的比例关系搭建，整机轴向长度与最大风扇直径的长径比匹配真实航发的尺寸比例，前端进气唇口的圆弧半径、外涵机匣的壁厚、内部核心机的径向占用空间都按照实际装配间隙预留：转子叶片叶尖和机匣内壁之间保留均匀的叶尖间隙，既避免运转时刮蹭机匣，又尽量减少间隙漏气损失；各段机匣的对接法兰预留螺栓孔分布圆位置，外部吊挂安装节的接口位置在核心机机匣上部预留，对应飞机机翼吊挂的安装点位，尾喷口的收敛段型线按照排气膨胀比设计，保证出口气流速度均匀。

　　在工程应用层面，这套完整的剖视结构可以直接用于航发原理教学的教具开发，新入职机务人员可以通过模型快速理清空气系统、转子支承、燃油燃烧的路径关系；在航空科普展陈场景中，半剖的视觉形式不需要额外拆解说明就能让观者直接看到内部上千片叶片的排布逻辑；结构设计人员做航发概念方案阶段，也可以参照该模型的层级划分，快速完成转子动力学的初步布局、支承位置选型、流道尺寸校核，避开早期方案中容易出现的转子和静子间隙干涉、传动轴跨距不合理、压气机级数和涡轮功率匹配失衡等问题。建模时所有叶片、轮盘、机匣零件都独立拆分，后续可以单独导出单个零件做工程图细化，也可以添加运动仿真模拟转子旋转时的工作状态，完整覆盖从原理展示到结构设计参考的使用需求。
