哈雷戴维森V型双缸摩托车发动机结构

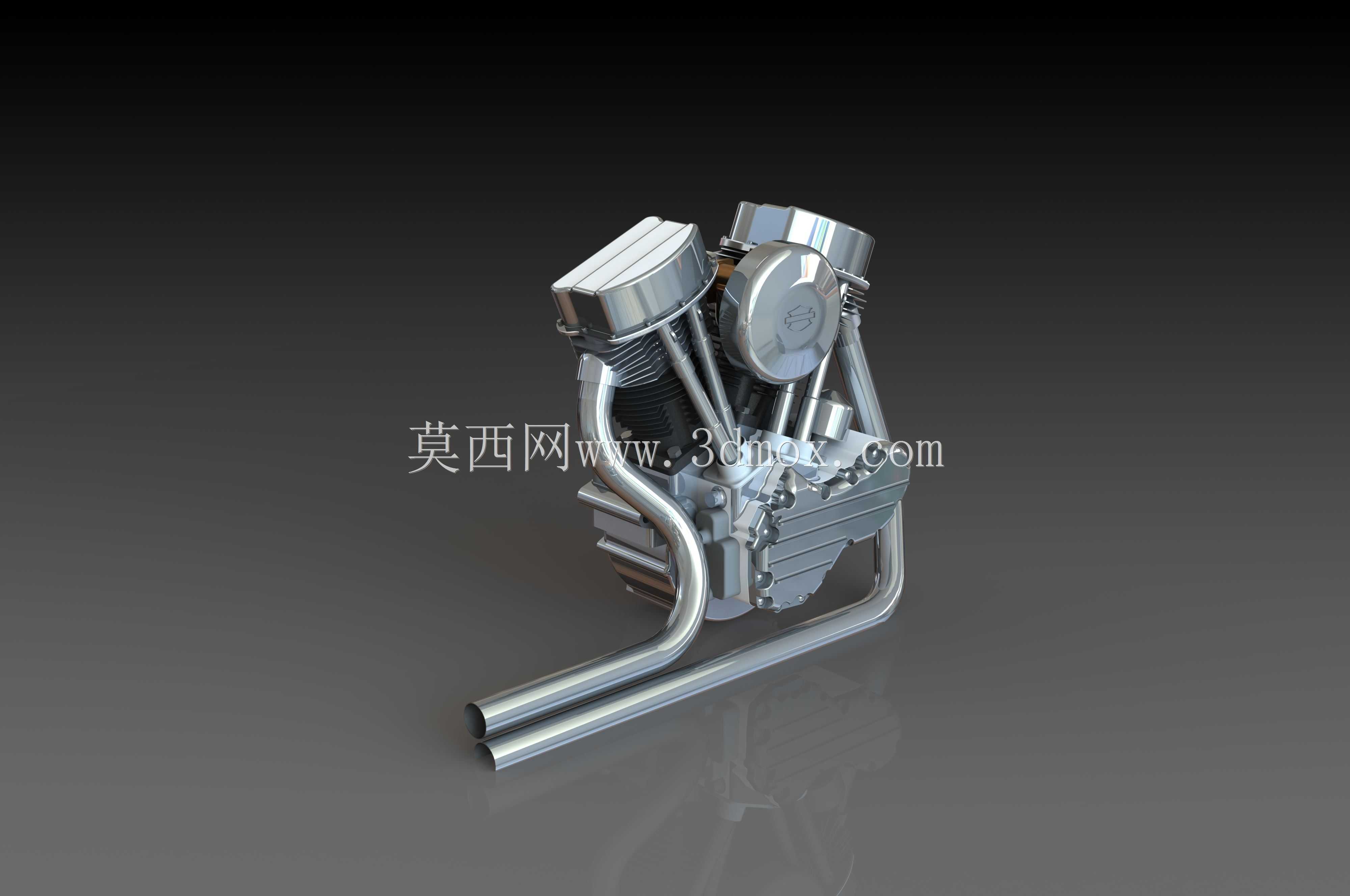

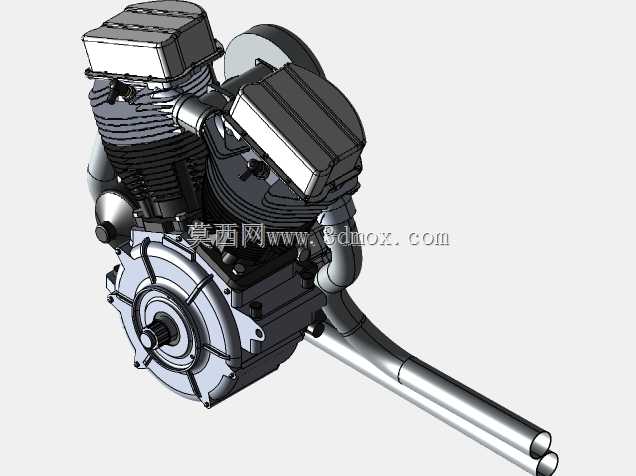

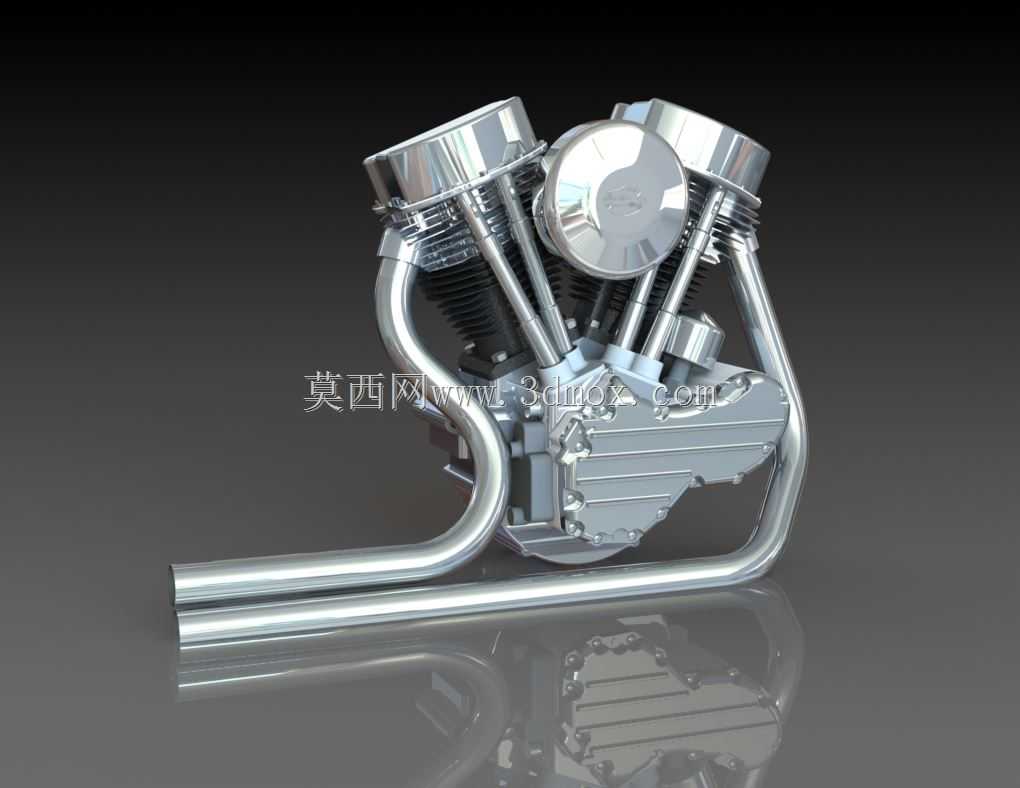

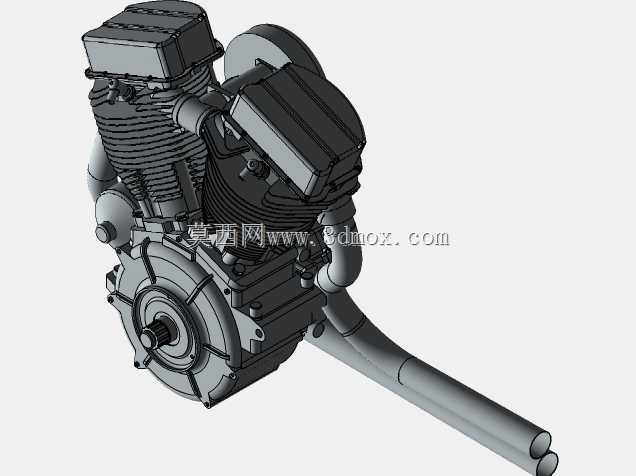

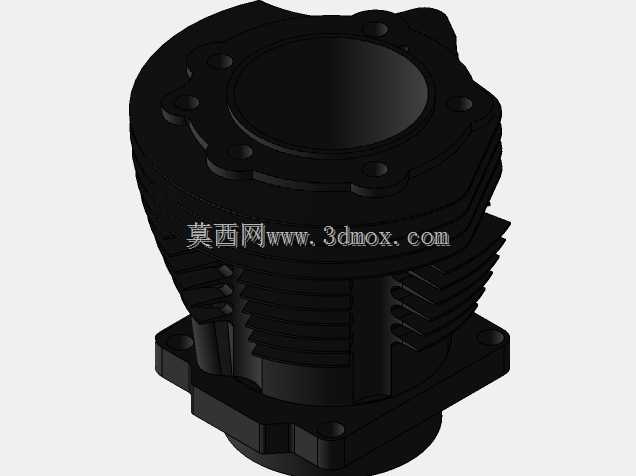

　　这套动力总成三维结构面向复古巡航摩托车的整车布置、动力舱校核与改装方案推演，核心呈现的是大排量V型双缸发动机的完整机械形态。整机采用前后两列汽缸呈夹角布置的经典布局，汽缸体外侧密布散热鳍片，依靠行驶过程中的迎面气流完成热量交换，这种风冷结构在巡航车型上具有结构简单、维护点少、热管理路径直接的特点，适合长时间稳定转速下的道路行驶。

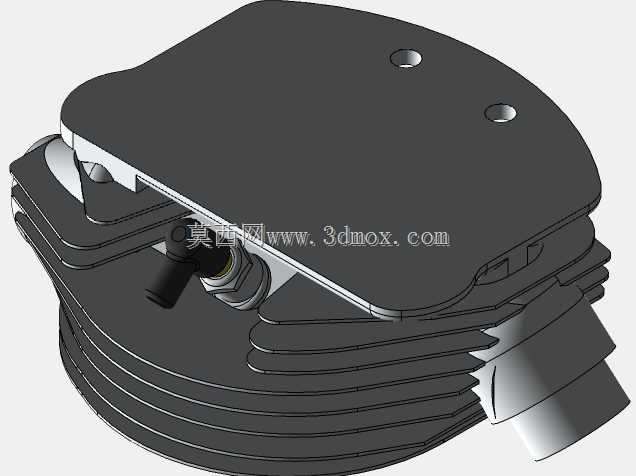

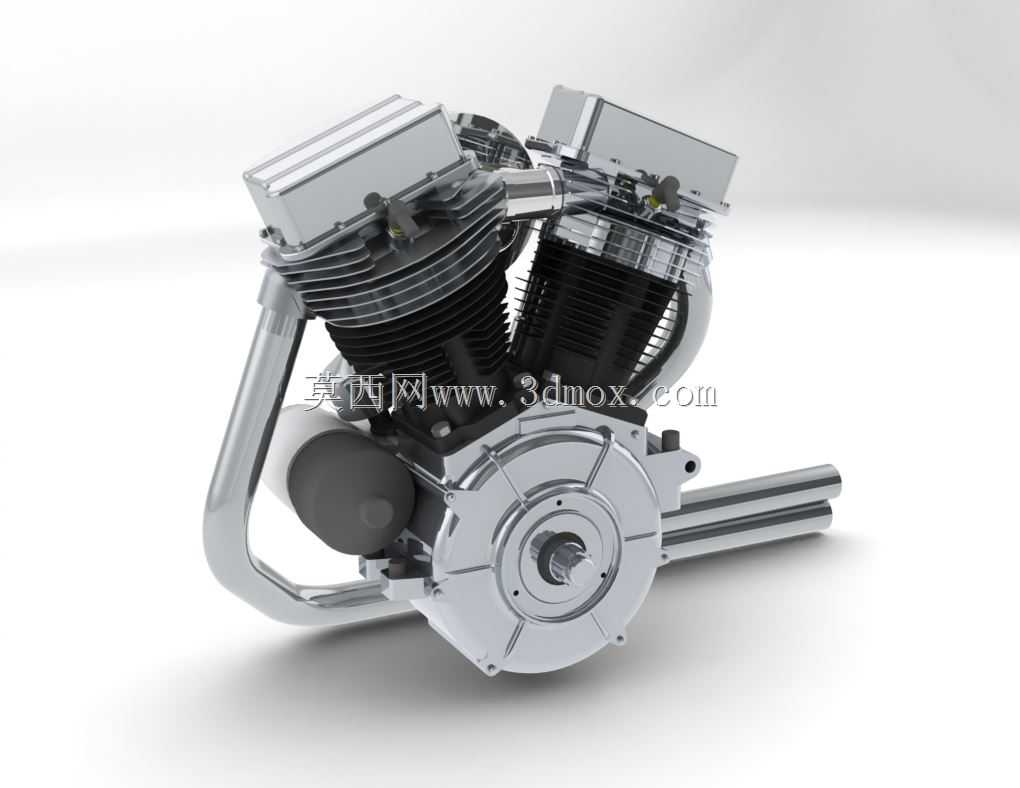

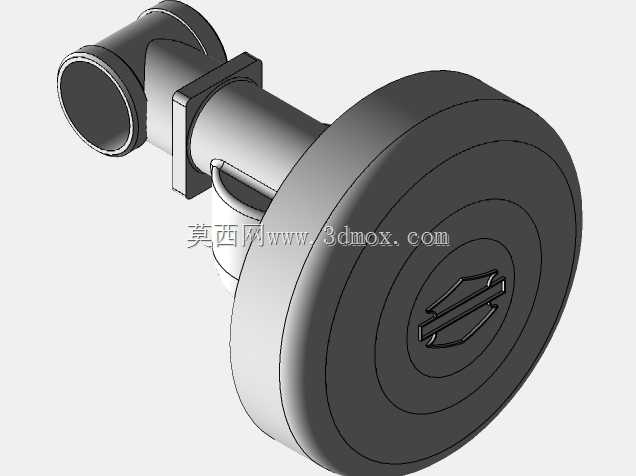

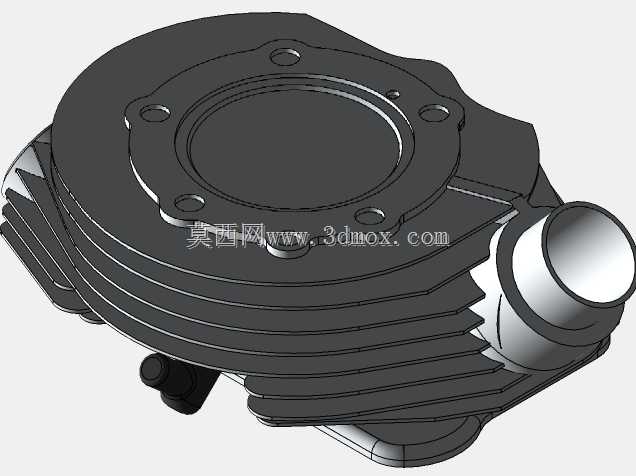

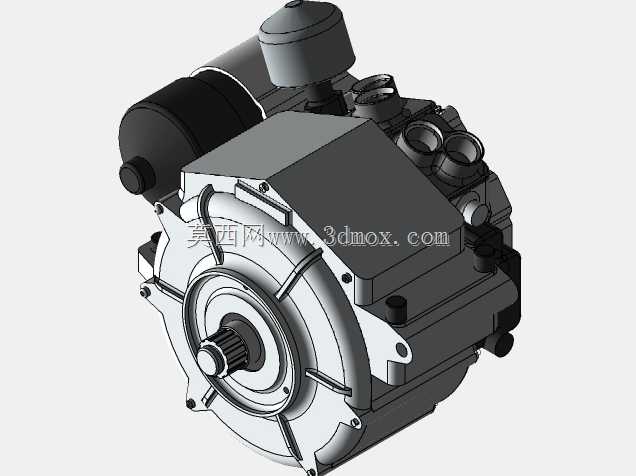

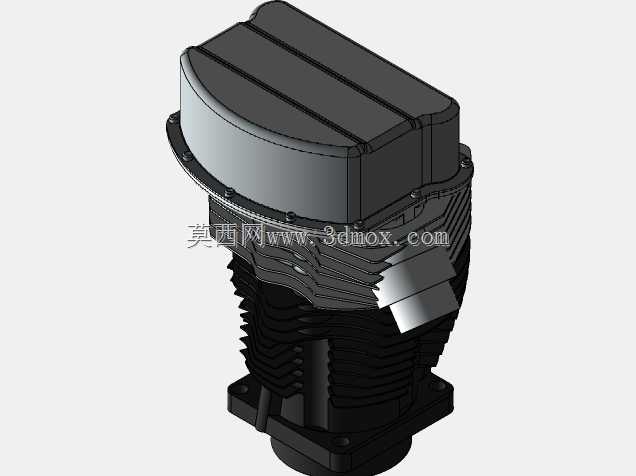

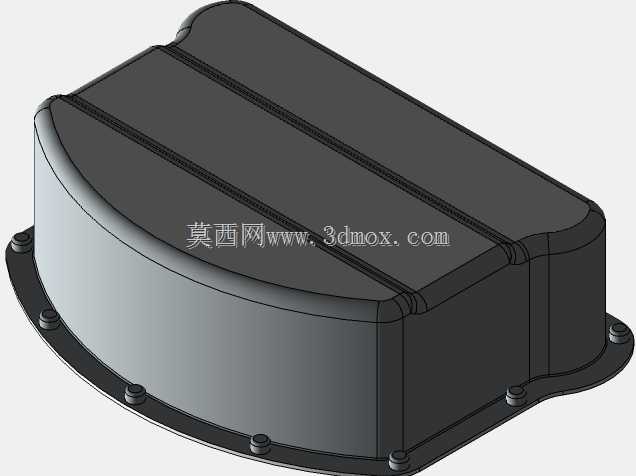

　　从实际用途看，该模型可用于摩托车车架匹配、发动机悬置位置确认、排气管路走向设计以及外观覆盖件间隙检查。双缸顶部的气门室、推杆通道与汽缸盖轮廓均被完整表达，中部曲轴箱承担动力输出、润滑储油和变速机构集成的功能；下部箱体结合面、螺栓分布和加强筋走向，为拆装工艺分析、密封面设计以及箱体刚度评估提供了直观依据。前端圆形装饰盖与品牌化外形特征也被保留，便于在整车造型评审中判断视觉重心是否符合巡航车低矮、修长的风格。

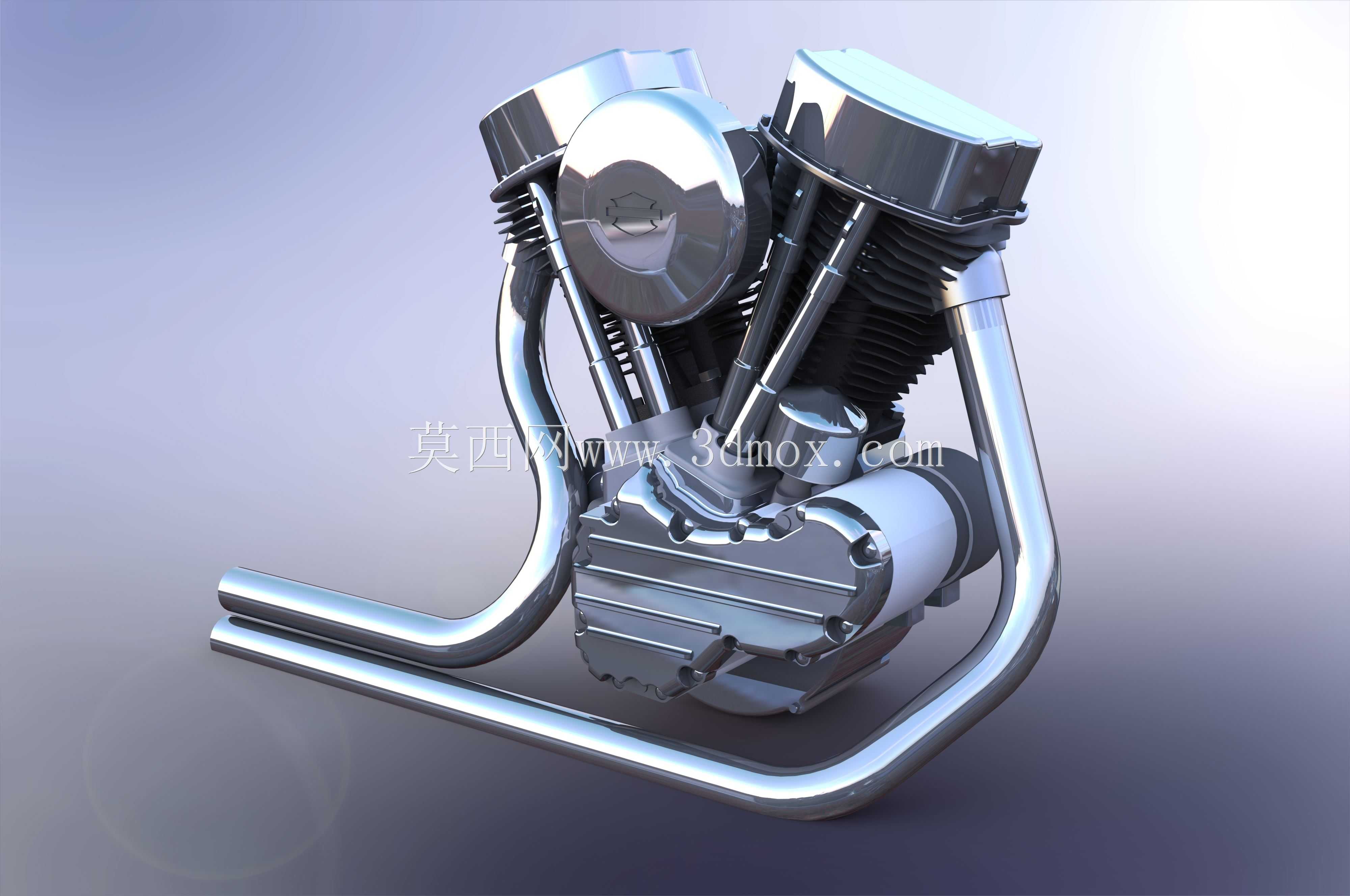

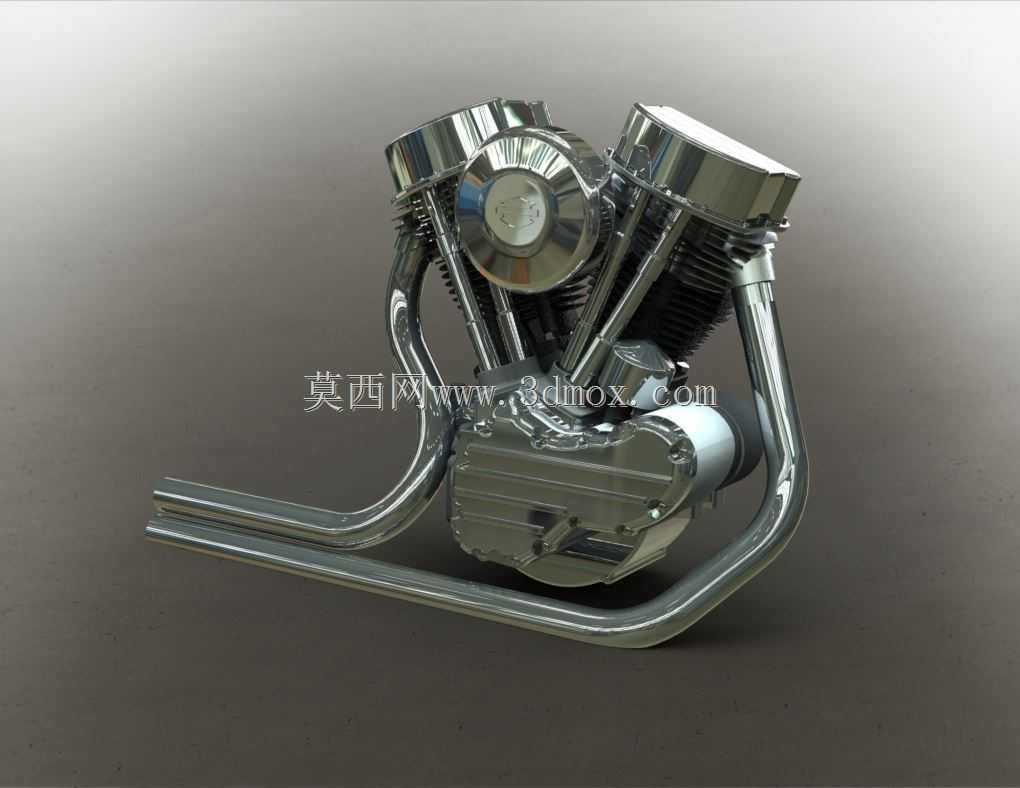

　　设计思路上，V型夹角使两列汽缸在有限横向宽度内获得较大排量，同时缩短发动机长度，为油箱、座椅和车架主管留出布置空间。两根长排气歧管从汽缸前后侧引出，沿发动机下方平缓弯曲并向车尾延伸，管路弯折半径连续，既考虑排气脉冲汇聚，也避免与车架下管、脚踏支架和地面通过角发生干涉。建模时需要重点控制歧管外壁与箱体、散热片之间的安全距离，因为高温区域在整车热态下会产生膨胀，若静态间隙不足，容易出现烤饰板、烫线束或骑行中热辐射过强的问题。

　　外形尺寸与安装边界方面，整机高度主要由汽缸顶部至曲轴箱底平面决定，宽度集中在汽缸盖和圆形侧盖区域，长度则受前后排气管道延伸影响。车架设计时应围绕曲轴箱前后悬置孔建立约束，确认发动机装入后主轴中心线、链轮输出位置与后轮传动中心保持一致；同时要复核转向极限状态下前叉、线束和刹车管路不会触碰前缸散热片。脚踏、换挡杆、机油加注口和滤清器等周边附件，也需要在发动机包络外保留操作与维护空间。

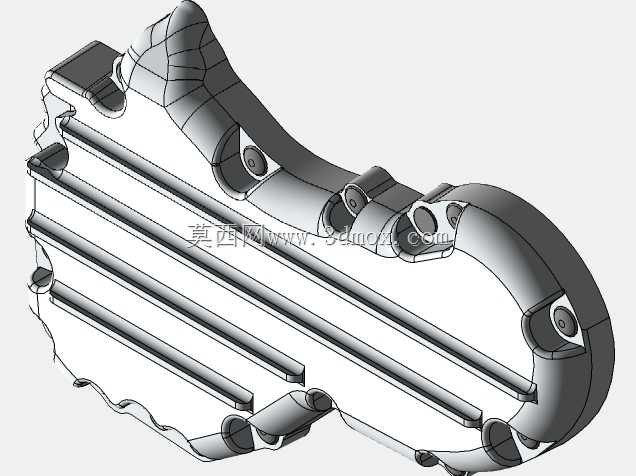

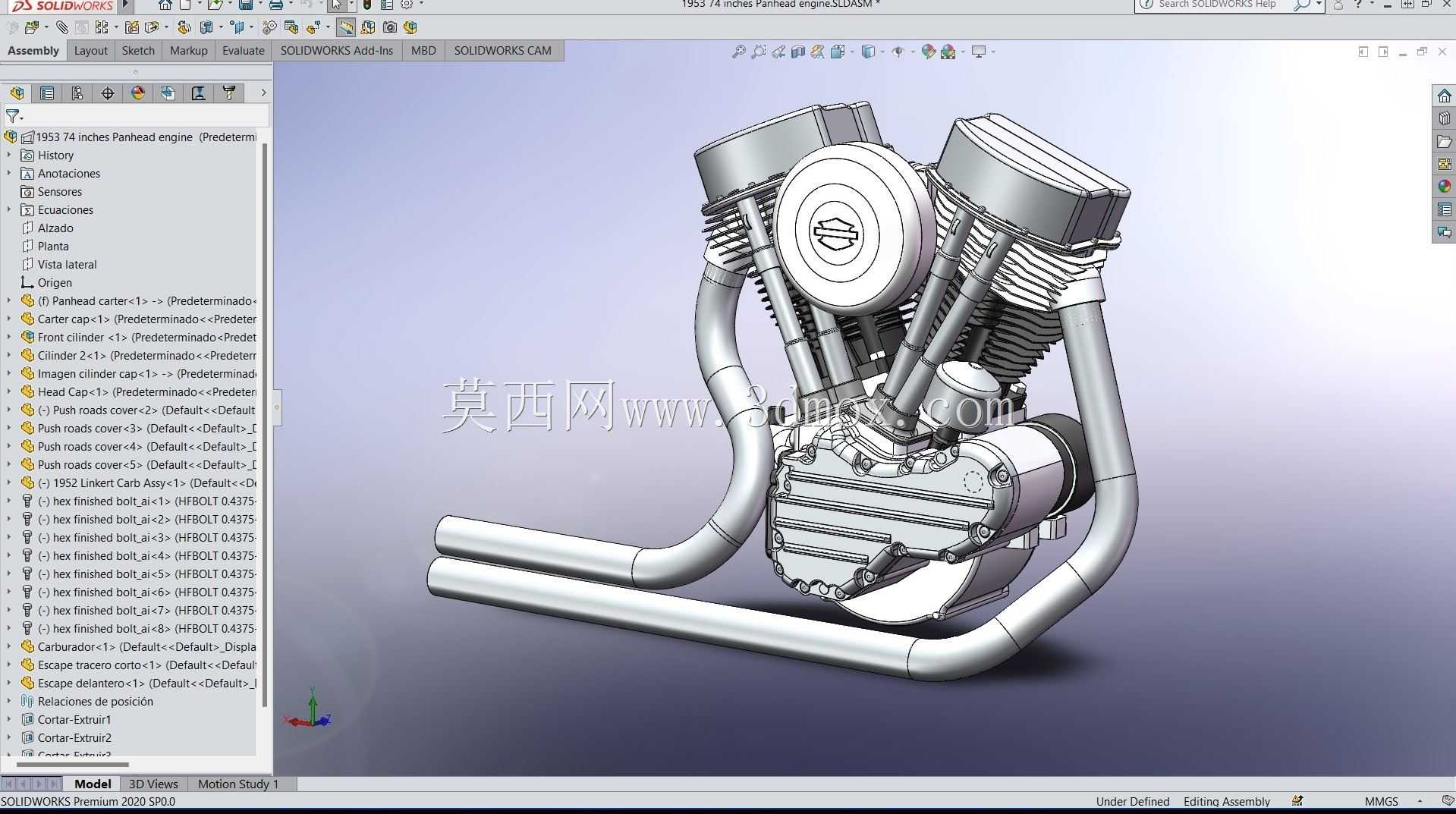

　　对于结构设计人员，该模型的价值不只在于外观复刻，更在于把汽缸、曲轴箱、传动侧盖、排气系统和紧固件之间的层级关系表达清楚。通过剖切或隐藏局部零件，可以检查推杆、缸体螺栓、箱体加强筋和管道支撑的空间逻辑；在改装场景中，也可替换空滤、排气尾段或侧盖形式，评估不同风格件对整车姿态的影响。整体结构强调机械裸露感与维修可达性，散热片的平行阵列、圆盖的同心关系以及排气管的顺滑曲面，共同构成复古巡航动力单元的典型工程特征。
