直升机主旋翼传动机构结构设计

　　该旋翼机构作为直升机升力产生与姿态控制的核心执行部件，直接决定整机的悬停稳定性、机动响应特性与飞行安全边界，在民用通航作业、警用巡逻、农林植保等各类直升机平台中均为核心结构单元。整套结构采用共轴双桨叶布局，桨毂中心为核心铰接节点，集成了挥舞铰、摆振铰与变距拉杆的安装接口，可在旋翼高速旋转过程中，独立实现每片桨叶的挥舞角度补偿、摆振阻尼缓冲与桨距角动态调节，抵消前飞状态下的升力不对称效应，降低交变载荷对传动主轴的疲劳冲击。

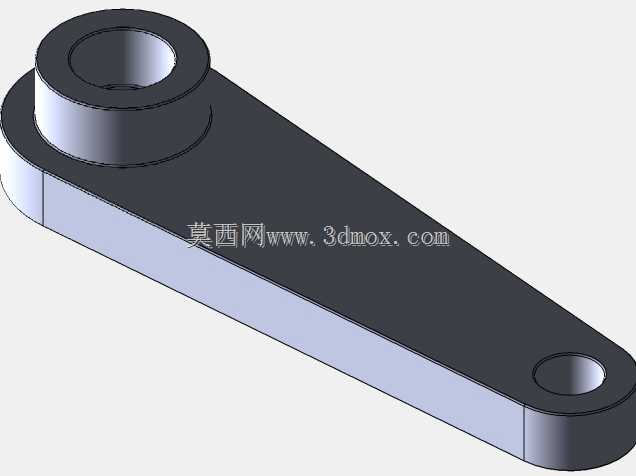

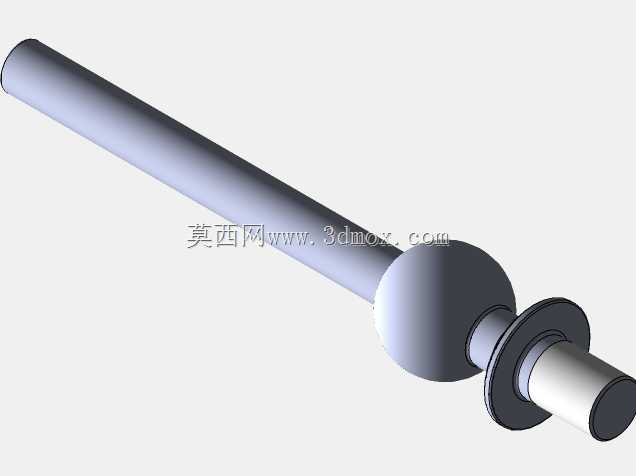

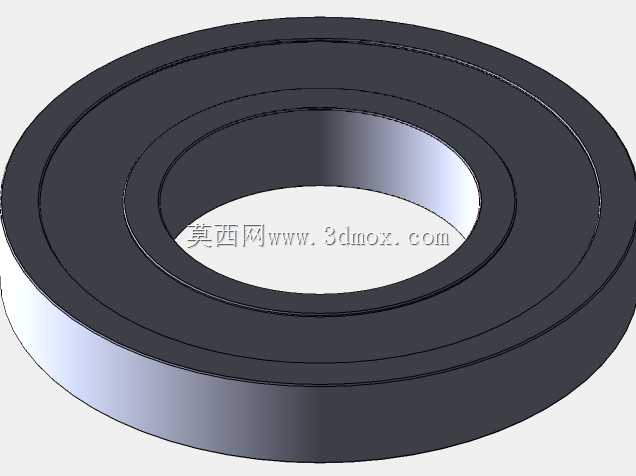

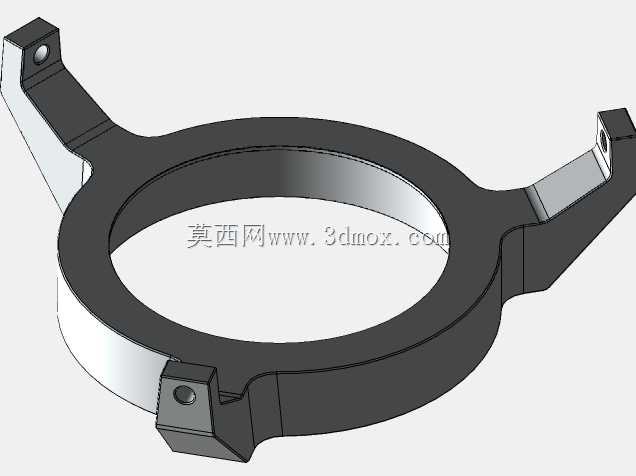

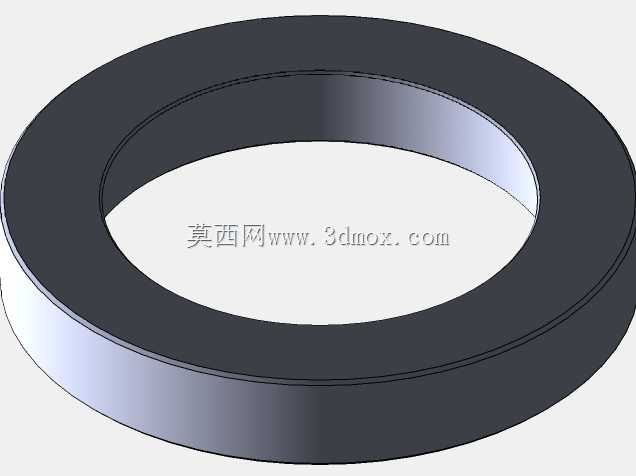

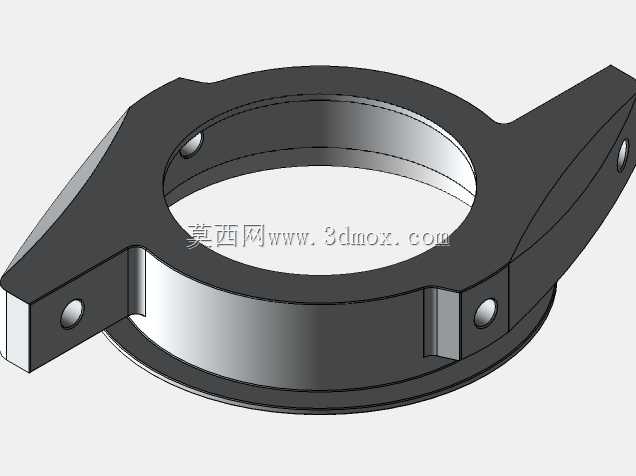

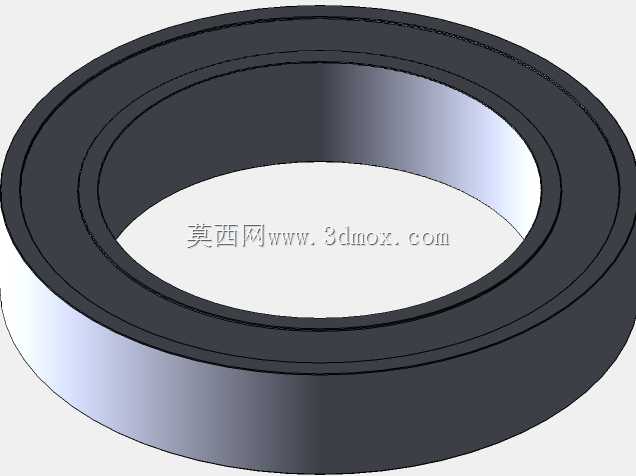

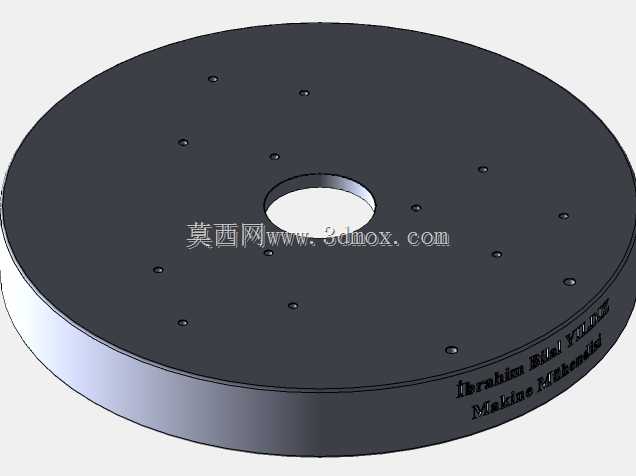

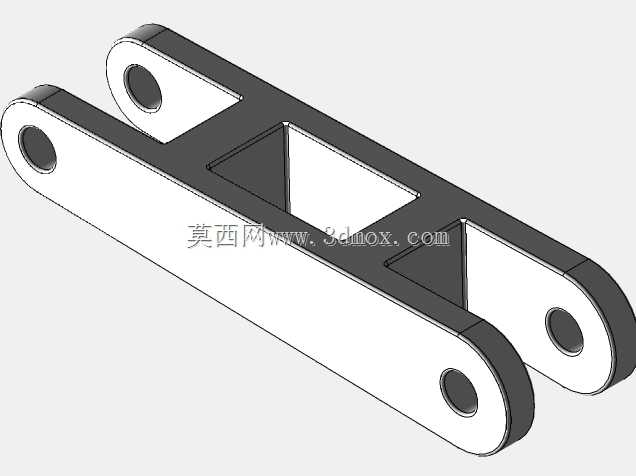

　　设计阶段优先考虑了载荷传递路径的合理性，主轴采用阶梯轴结构，下端通过法兰盘与主减速器输出端对接，安装基准面设置在桨毂下方的止推轴承座位置，径向定位依靠主轴与轴承内圈的过盈配合实现，轴向载荷通过成对安装的角接触轴承传递至主减速器机匣，可同时承受旋转过程中的气动升力、机动过载与陀螺力矩。变距操纵环布置在桨毂下部，通过三根均匀分布的拉杆与自动倾斜器连接，操纵输入的总距与周期变距位移可通过该环同步传递至两片桨叶的变距摇臂，响应延迟控制在机械结构允许的最小间隙范围内。

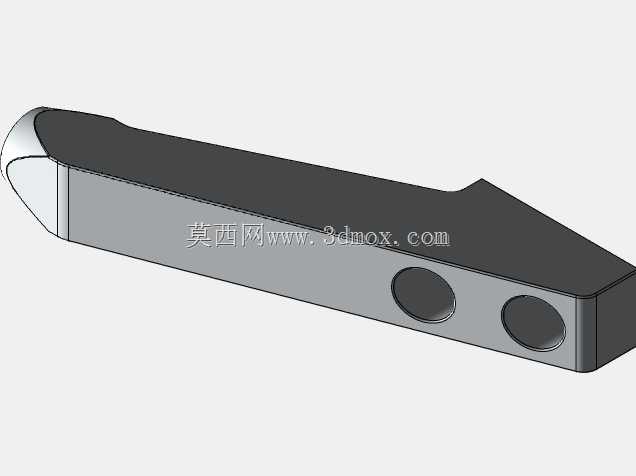

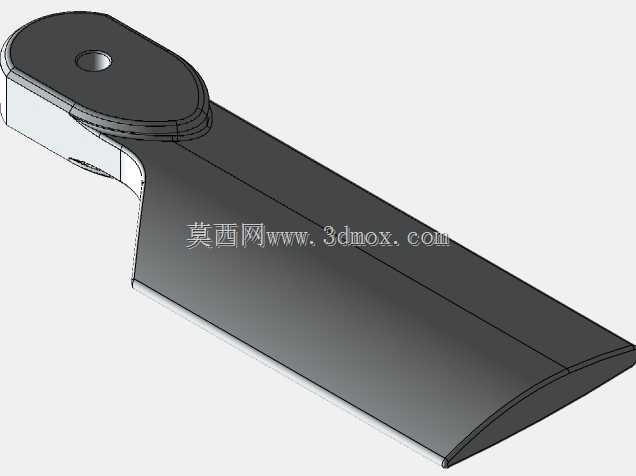

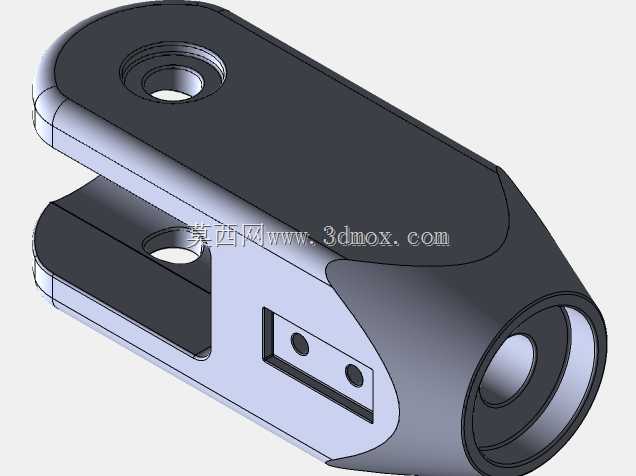

　　桨叶与桨毂的连接采用叉形耳片配合高强度铰制孔螺栓的结构，安装时需保证两片桨叶的质心偏差在允许范围内，避免高速旋转时产生过大的不平衡振动。整套机构的安装边界需匹配主减速器上方的舱段空间，外围预留足够的桨叶挥舞运动间隙，避免与机身结构、尾梁传动部件发生运动干涉。结构细节上，所有铰接转动副均设计了润滑脂注油通道与防尘密封结构，可适应高空低温、高沙尘的复杂作业环境，降低日常维护的拆装工作量。桨叶翼型采用成熟的低速高升力翼型，桨根位置做了加厚过渡处理，与桨毂连接段的应力集中区域通过圆弧过渡优化，可承受起降阶段、机动飞行时的瞬时大载荷冲击，整体结构的刚度分配经过反复校核，避免旋翼工作转速范围内出现共振问题。
