F22像真泡沫航模飞机结构设计

　　这套结构围绕一台F-22“猛禽”像真遥控航模展开，整机采用6mm厚Depron泡沫板材切割拼装，属于典型的轻量固定翼Parkjet（公园喷气机）方案。从工程视角看，它并不是单纯的外观缩比模型，而是一套兼顾气动、重心、装机空间与手工制作可行性的飞行平台，核心目标是让爱好者能用普通泡沫板、碳杆/木梁加强、热熔胶或泡沫胶，在有限场地内完成一架可稳定起降、能做特技动作的像真战斗机。

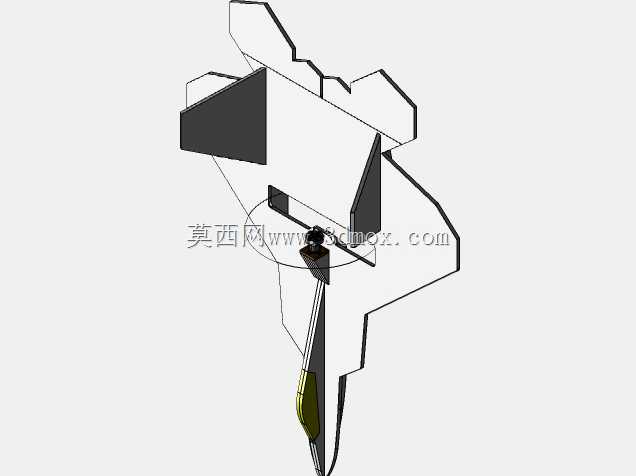

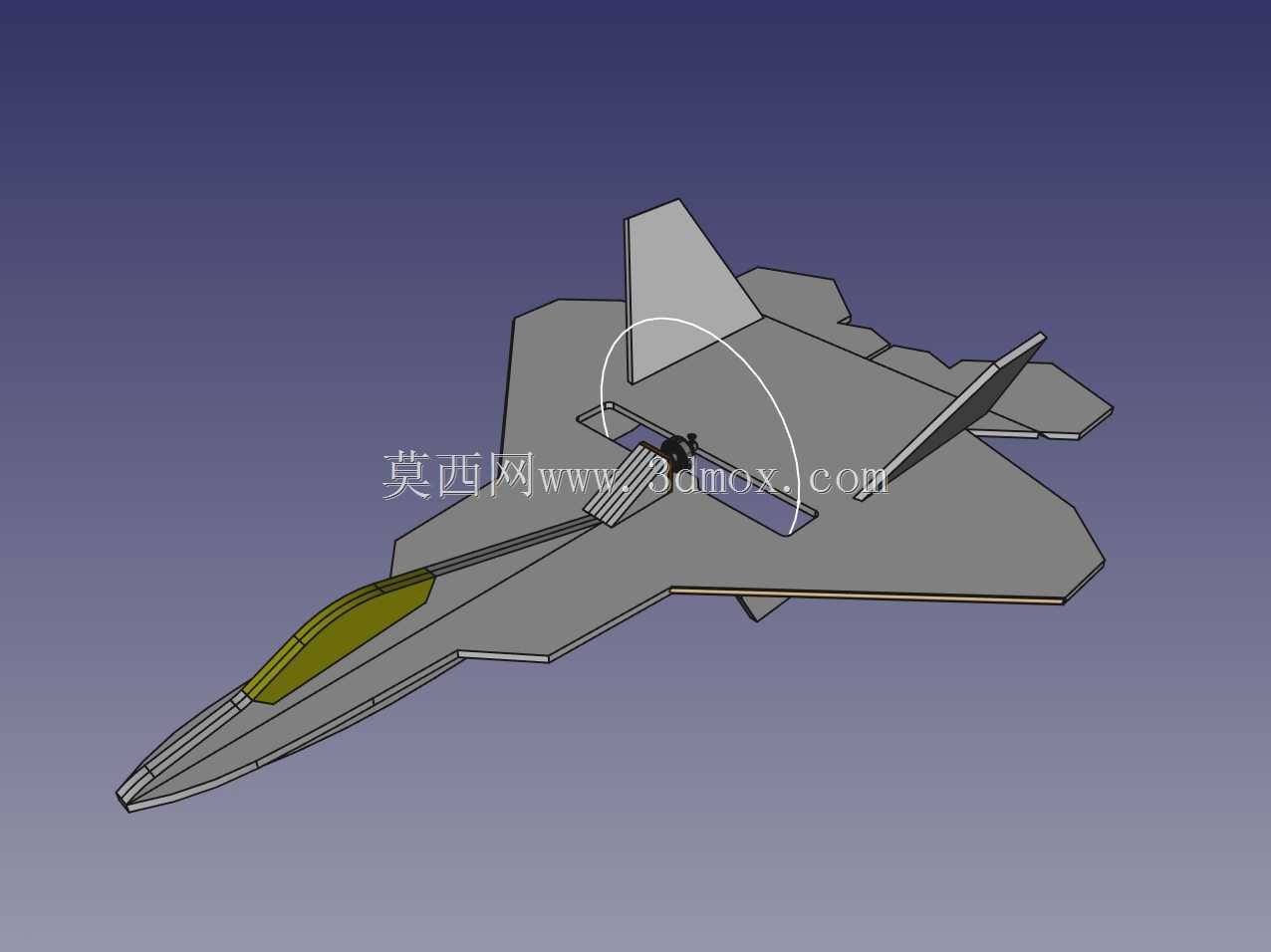

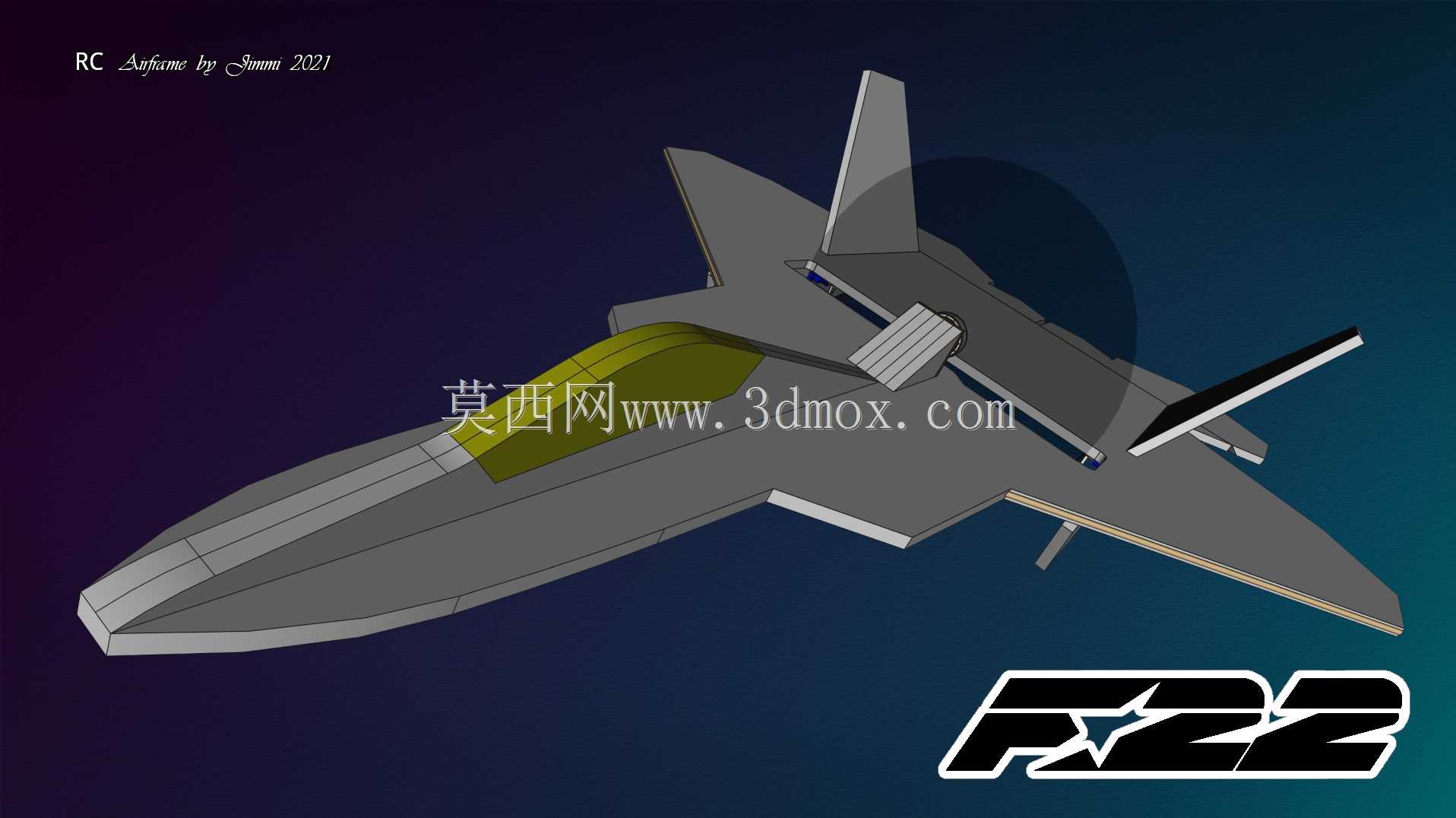

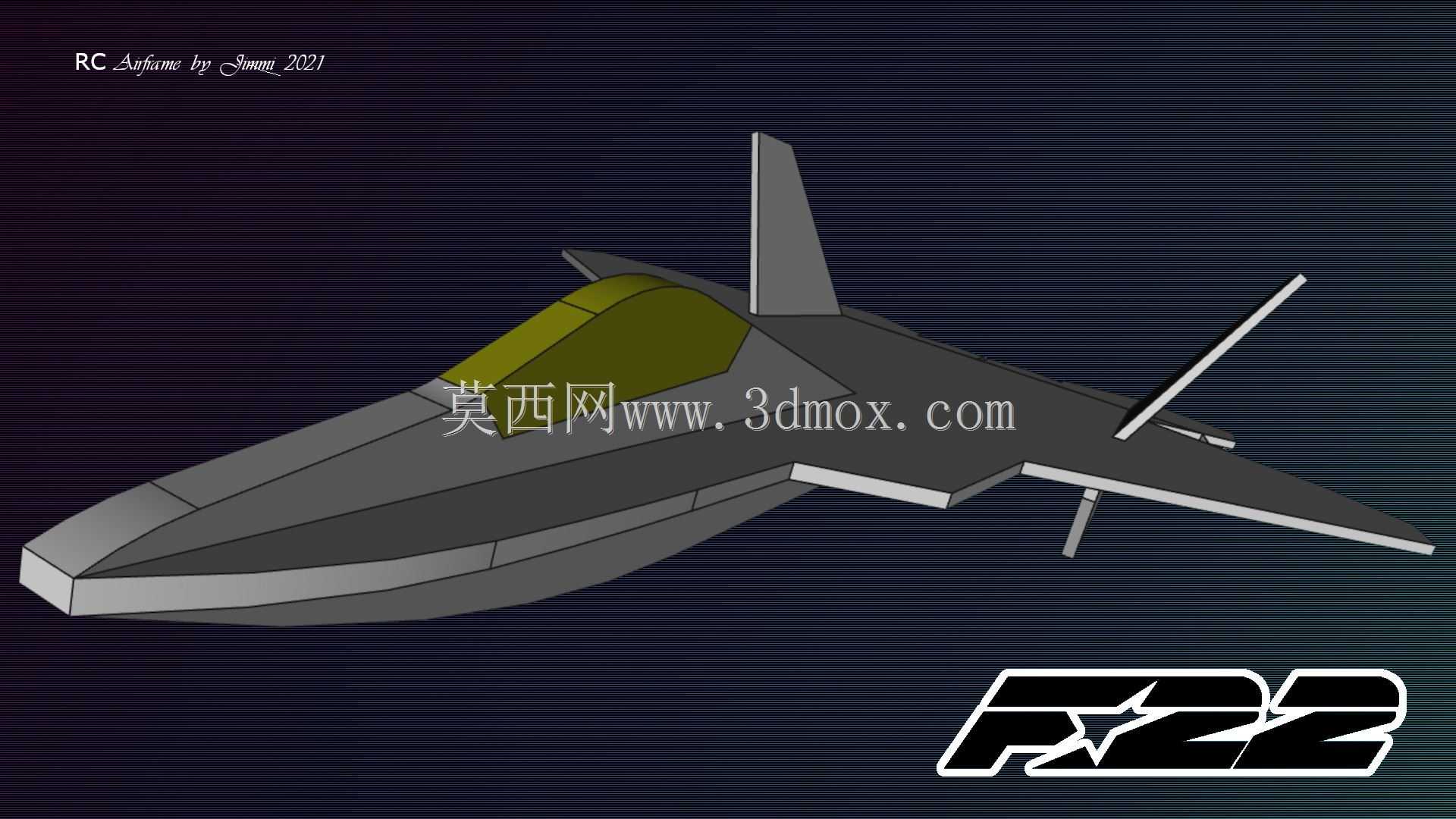

　　整机布局沿用F-22的菱形机头、棱边隐身修形、大后掠三角翼、外倾双垂尾与水平尾翼一体化特征。机头段用多片泡沫板拼出尖锐截面，内部预留空间用于布置电调、接收机走线或配重；座舱盖采用黄绿色透明件效果，既还原真机视觉，也在俯视时帮助判断飞行姿态。机身中段是受力与装机核心区：机翼根部与机身融合，板材拼接处形成盒式承力结构，电机安装座位于机身尾部上方轴线附近，采用后推式动力布置，螺旋桨旋转平面被垂尾和平尾环绕保护，炸机时可明显降低桨叶直接触地折断的概率。

　　机翼设计是这套航模的重点。大后掠翼面适合高速通场与筋斗、横滚等特技动作，翼型相对厚度由6mm泡沫板直接保证，结构简单、扭转刚度可控；翼前缘、翼尖及机身纵轴方向通常需要嵌入碳杆或轻木梁加强，以抑制高速飞行时的翼面颤振。双垂尾向外倾斜，既还原F-22的隐身外形，也在大迎角和侧滑状态下提供方向稳定；垂尾与平尾之间的干涉需要在切割图中准确定位，否则会影响舵面行程与螺旋桨气流。平尾/副翼舵面通过铰链胶带连接，舵机埋入机翼或机身泡沫槽内，拉杆尽量短而直，以减少虚位。

　　动力链路上，后推电机座需要承受螺旋桨拉力与陀螺力矩，安装孔位、电机轴线下拉/侧拉角度在拼装时必须按图纸校准；轴线偏角虽小，却直接影响起飞抬头趋势、转弯掉高和高速配平。电调宜靠近机身散热通道布置，电池舱则安排在重心附近、机头至座舱下方区域，通过前后移动锂电池调整重心，这是泡沫航模最常用也最有效的配平手段。接收机天线应避开碳杆、电机和电调，沿机身或翼尖方向展开，降低遥控失控风险。

　　制作边界方面，全部主要零件由6mm泡沫板二维切割后弯折、插接、粘接成型，板材厚度决定了卡槽宽度、加强片尺寸和胶合面面积；图纸中的拼接缝、定位槽和加强片要按实际板厚复核，不能随意缩放。泡沫材料怕热熔胶高温烧蚀，也不耐某些溶剂型胶水，装配时需控制胶量与温度。整机外廓尺寸受公园、操场等低空飞行场地约束，转弯半径、起降滑跑距离和炸机缓冲能力比极限速度更重要；螺旋桨后方的尾翼结构要留出安全间隙，舵面最大偏转处不能与机身、拉杆干涉。

　　实际应用中，这类模型主要用于航模爱好者的像真飞行、特技练习、校园创客教学和气动布局验证。它的价值在于把真实战斗机的外形特征、固定翼配平逻辑、舵面控制与电动动力选型浓缩到一套可手工完成的板材结构里：设计时既要让外形 recognizable，又要保证重心落在合理范围、翼载不过高、尾翼舵效充足、电机安装可靠、电池拆装方便。建模过程中需重点检查机身对称度、翼面安装角、垂尾平行度、舵机槽位与拉杆路径，以及起落/着陆时机头、腹部和尾喷口区域的补强。通过这些结构处理，泡沫板航模既能保持轻量和低成本，又能获得足够的刚度与飞行稳定性。
