45度纤维排布复合力学测试试样

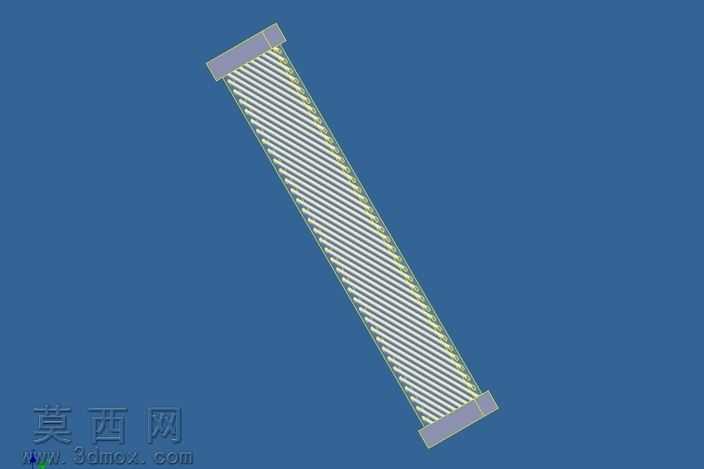

该三维模型为复合材料力学性能测试专用的45度偏轴试样，建模阶段采用参数化设计思路，先以基准平面绘制试样的整体轮廓草图，确定试样的总长、宽度以及两端夹持端的加厚尺寸，通过拉伸特征生成试样的基体实体。针对内部纤维排布结构，采用阵列特征实现等间距的纤维条带建模，将纤维的纵向轴线与试样整体纵向轴线设置为45度夹角，精准还原偏轴测试的试样结构特征，两端的夹持端通过凸台加厚特征构建，保证与中间测试段的过渡平滑无应力集中尖角。材质设置上，将纤维部分赋予各向异性的复合材料材质，调整纹理方向匹配45度的纤维走向，基体部分赋予对应的树脂基材质，通过调整材质的粗糙度、反光度参数，渲染后清晰区分纤维与基体的结构层次，直观呈现内部纤维的排布规律。结构设计上严格遵循复合材料偏轴拉伸测试的标准试样规格，中间测试段的纤维排布均匀连续，两端夹持端的尺寸适配通用力学测试夹具的装夹要求，过渡区域采用圆角处理避免测试过程中在非测试段发生断裂。建模过程中对纤维阵列的间距、宽度参数进行精准约束，保证每根纤维的尺寸一致、排布均匀，整体模型的几何精度满足后续有限元力学仿真分析的导入要求，可直接用于复合材料45度偏轴拉伸、剪切性能测试的教学演示、仿真分析参考以及测试夹具的适配设计参考，完整还原了该类测试试样的典型结构特征，为复合材料力学测试相关的设计、教学工作提供精准的三维数字模型支撑。
