2.5寸涵道保护FPV穿越机整机结构

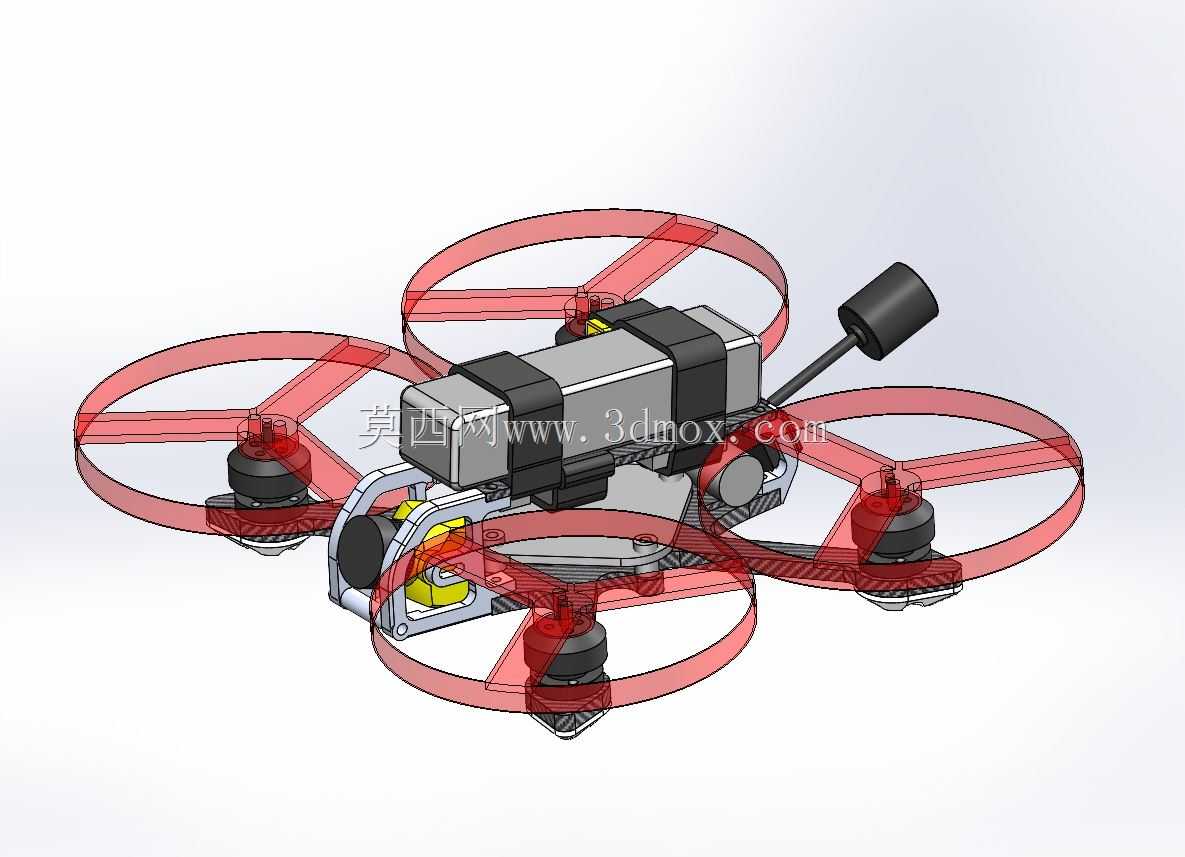

　　这套2.5英寸涵道式FPV穿越机结构，面向室内近景拍摄、狭小空间巡检、楼宇缝隙勘探、教学实训飞行以及新手防撞训练场景开发，整机采用全包围红色半透明涵道保护圈设计，区别于常规裸露桨叶的竞速穿越机，桨叶完全收纳在环形护圈内部，飞行过程中即使碰撞墙面、管线、人员或者障碍物，桨叶不会直接接触碰撞体，既降低桨叶打桨碎裂的概率，也避免高速旋转的桨叶划伤周边物体或操作人员，在人员密集的室内展厅、厂房设备夹层、管网密布的狭窄通道作业时，安全冗余远高于开放式桨叶机型。

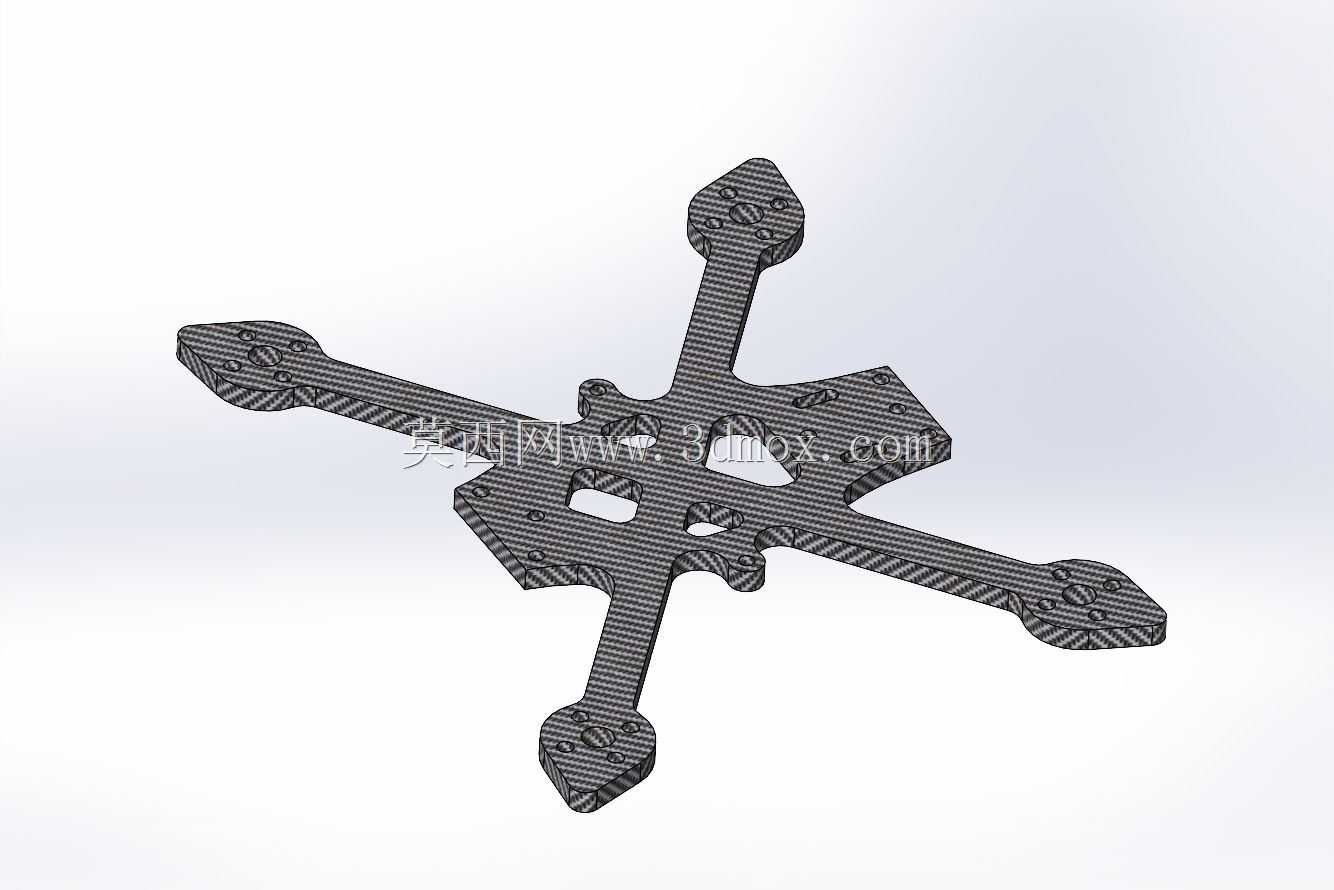

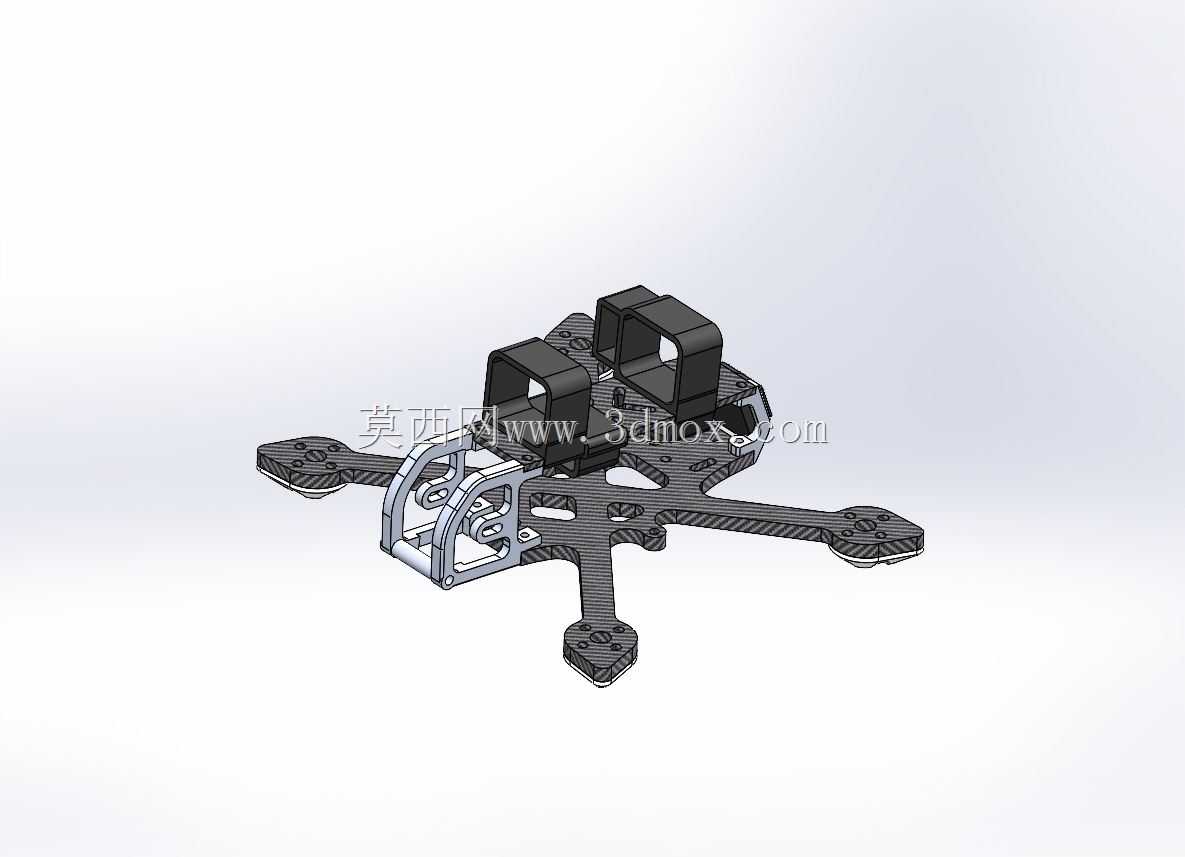

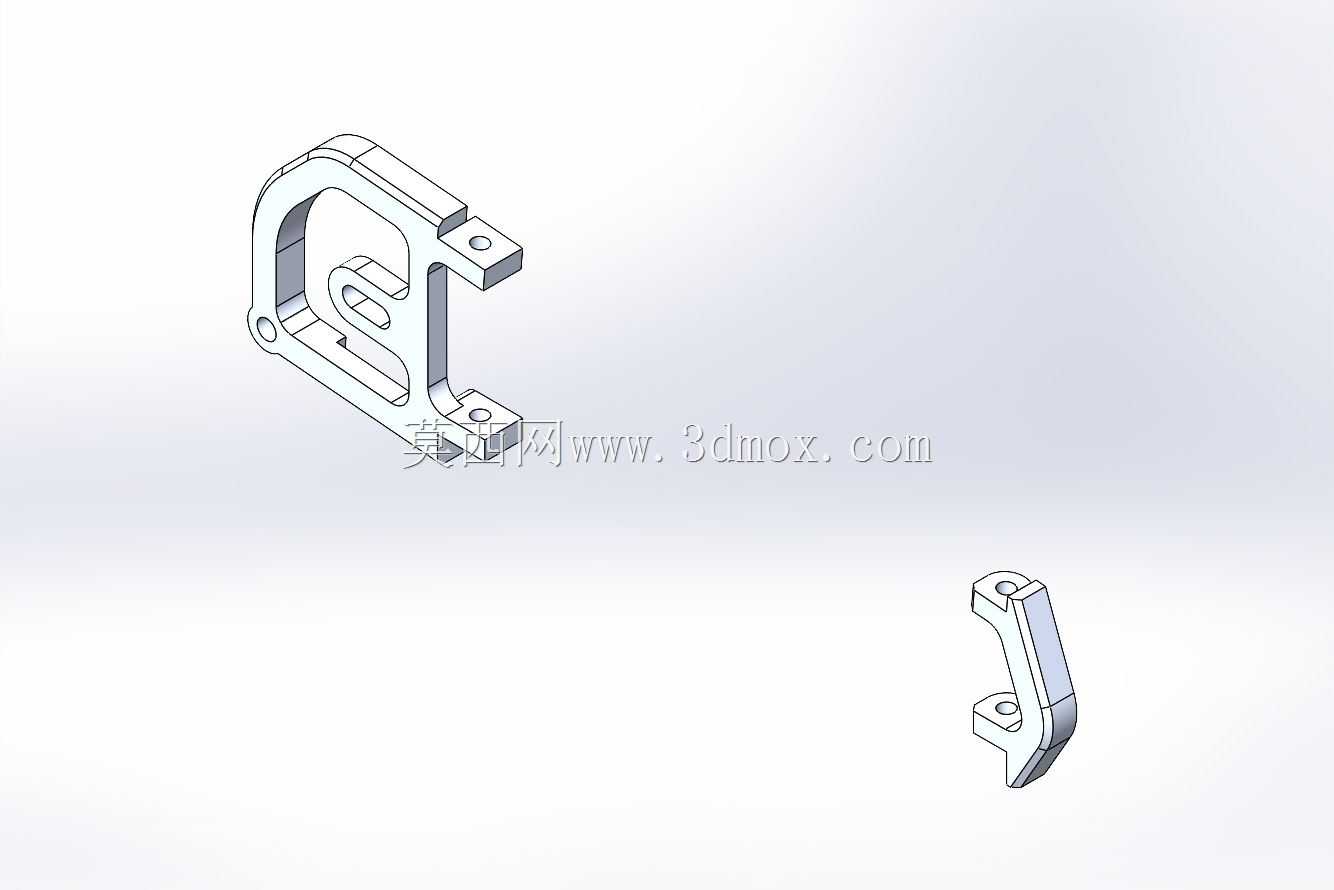

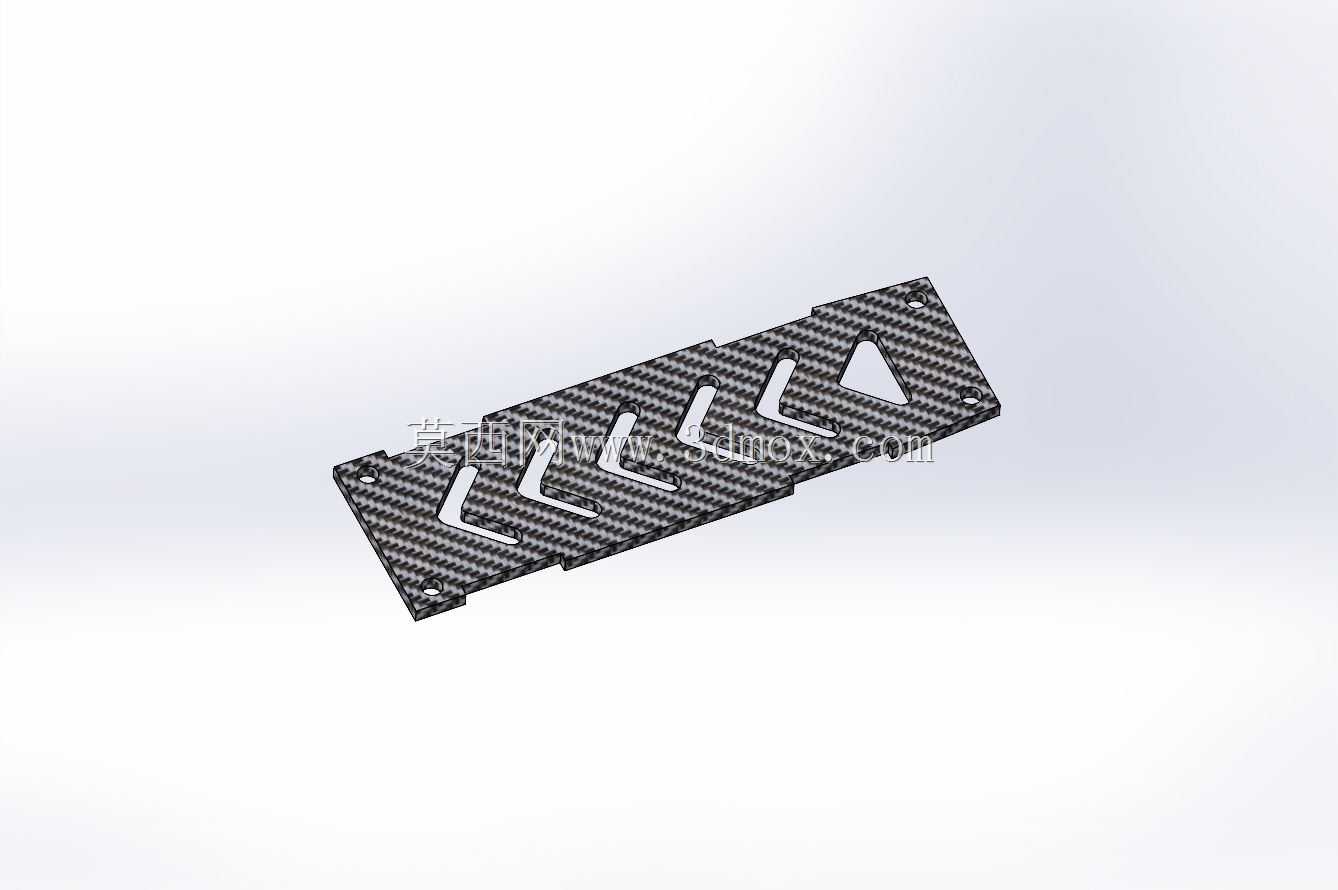

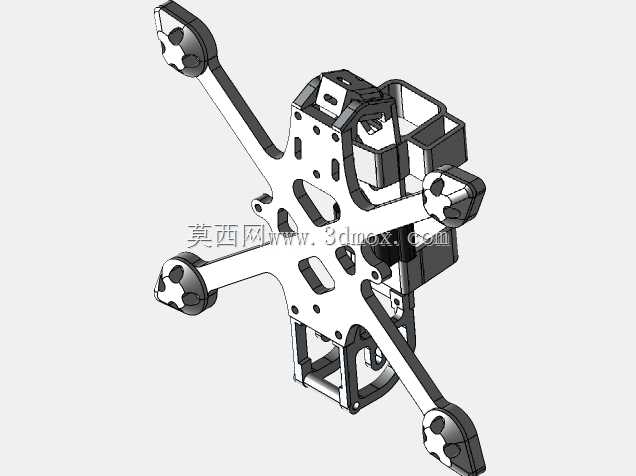

　　从整机布局来看，该机型采用四轴十字型动力排布，四个涵道护圈与中心机架一体衔接，机架主体采用轻量化镂空结构设计，在保证机架抗扭刚度的前提下尽可能削减非承重部位的材料厚度，整机起飞重量控制在微型航拍机的合理区间，搭配1103规格动力电机，适配T2.5x2x3规格三叶螺旋桨，动力输出线性柔和，既可以完成慢速稳拍的悬停动作，也能支持小范围灵活机动，不会因为动力过猛导致室内飞行操控难度陡增。飞控部分采用AIO集成式设计，将飞控、电调、接收机集成在同一块中心电路板上，大幅减少机架内部的接线数量，避免零散线束在飞行震动中出现松脱、干涉桨叶的问题，中心板上层预留了标准化的设备安装位，可直接固定高清图传发射模块、 nano规格FPV摄像头，摄像头安装座带有可调倾角结构，飞手可以根据飞行速度调整摄像头俯仰角度，兼顾慢速航拍的视野和高速飞行的前方预判需求。

　　机架尾部延伸出独立的图传天线安装座，搭配棒棒糖式全向天线，天线走线沿机架侧边预留的线槽布置，远离动力电机的电磁干扰区域，保证图传信号在复杂遮挡环境下的稳定性；供电部分采用2S规格450mAh锂电池，电池通过绑带固定在机架中心的电池仓位置，电池仓前后设置有限位挡边，飞行急加速、急刹车时电池不会前后窜动，整机重心严格落在四个电机围成的几何中心，飞行时不会出现重心偏移导致的姿态倾斜问题。涵道护圈的结构设计并非简单的环形圈体，护圈内部沿径向设置了多根加强筋，分别连接电机安装座和外圈护环，既能够把电机运转产生的震动均匀分散到整个护圈结构上，也能在护圈受到侧向撞击时，通过加强筋分散冲击力，避免护圈局部断裂；护圈的内圈直径完全匹配2.5寸桨叶的旋转直径，桨叶尖端和护圈内壁预留了均匀的安全间隙，正常飞行形变情况下桨叶不会剐蹭涵道内壁，同时涵道环的气动效应还能为桨叶提供额外的升力增益，提升整机的悬停效率，延长同等电池容量下的续航时间。

　　安装边界方面，整机对角电机轴距适配2.5寸涵道机的标准安装孔位，电机采用微型穿越机通用的螺丝孔距，更换替代电机时不需要额外打孔修改机架；飞控安装孔位兼容主流AIO飞控的安装规格，图传、摄像头、接收机的接口位置都预留了足够的操作空间，日常维护拆卸设备时不需要完全拆解整个机架。机架底部预留了通用的相机挂载孔位，既可以安装原厂的微型FPV摄像头，也可以适配轻量化的裸狗高清拍摄相机，满足不同场景的航拍记录需求；脚架部分采用轻量化的凸起支撑结构，降落时机架底部的电池和摄像头不会直接接触地面，减少硬着陆时的冲击损伤。在实际工况适配中，这种带全涵道保护的微型FPV机型，尤其适合在设备排布密集的工业厂房内部开展设备巡检，飞手可以操控飞机穿过管道缝隙、设备夹层，肉眼难以直接观察的死角位置都可以通过实时图传传回画面，不需要人员攀爬高空工位排查故障；在影视室内拍摄场景中，小尺寸涵道机可以在演员周边近距离飞行拍摄穿梭镜头，即便操作失误碰到人员或者道具，也不会造成严重伤害，大幅降低近距离航拍的安全风险。结构设计阶段全程做了干涉校验，所有转动部件和固定结构之间都预留了足够的安全距离，整机装配完成后没有线束外露、部件干涉的问题，各个功能模块的拆装顺序都经过优化，日常更换损坏的桨叶、电机或者电池时，操作步骤简便，不需要复杂的专用工具，适配高频次外出作业的使用需求。
