适配树莓派的可3D打印四旋翼无人机结构

　　这套四旋翼无人飞行器结构面向小型低空实验、教学验证、开源飞控开发与快速自制场景，整机围绕树莓派计算平台展开，把机架、动力安装、电子承载、起落支撑和外设扩展放在同一套可打印结构中考虑。实际使用时，它并不依赖复杂模具或专用型材，工程人员可以按零件清单逐项制作机臂、电机座、中心舱、起落架和电子支架，再结合无刷电机、电子调速器、螺旋桨、电池与飞控元件完成装配，适合用于飞行器结构课程、嵌入式视觉实验、自主导航原型以及低成本无人机平台搭建。

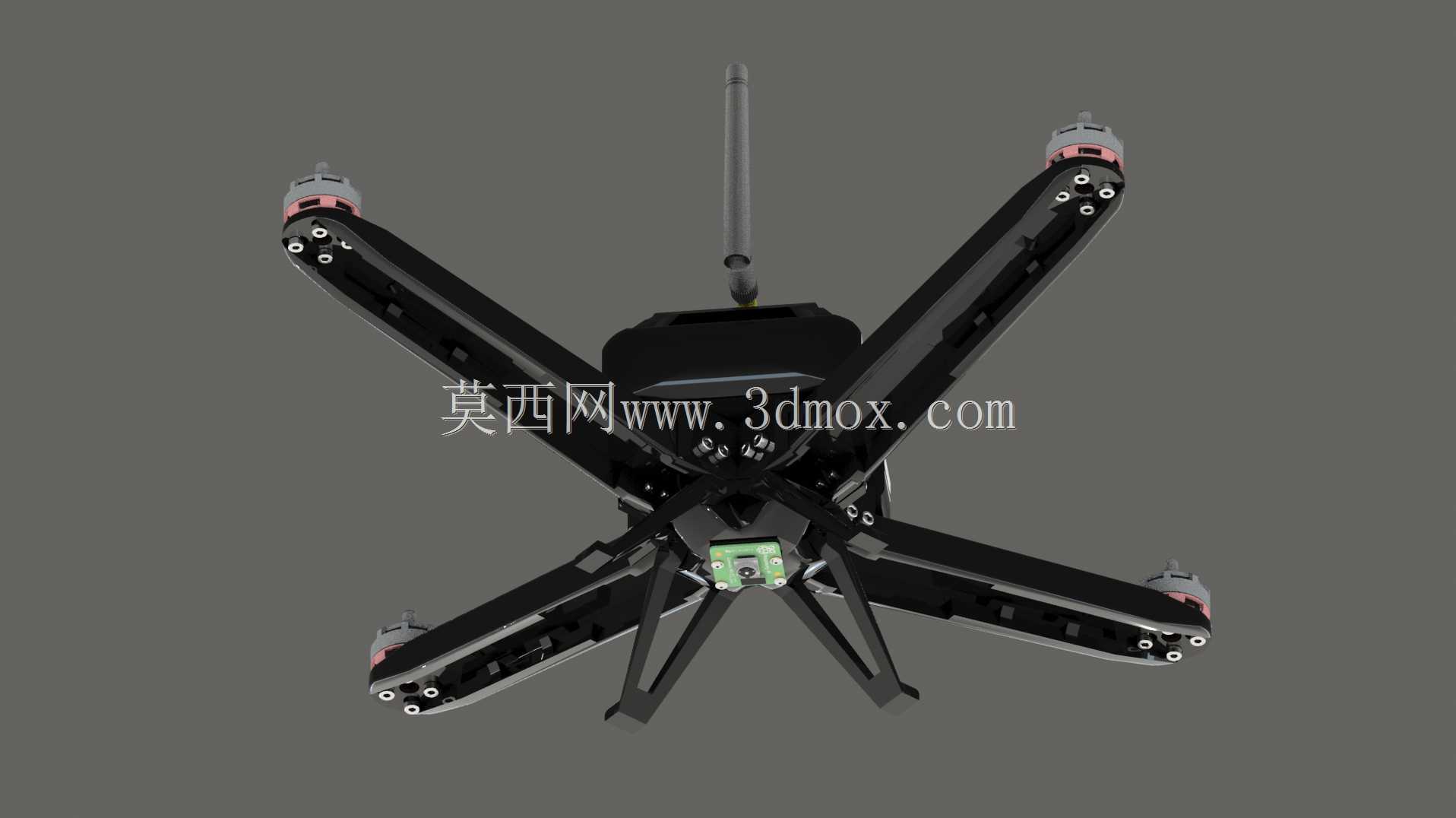

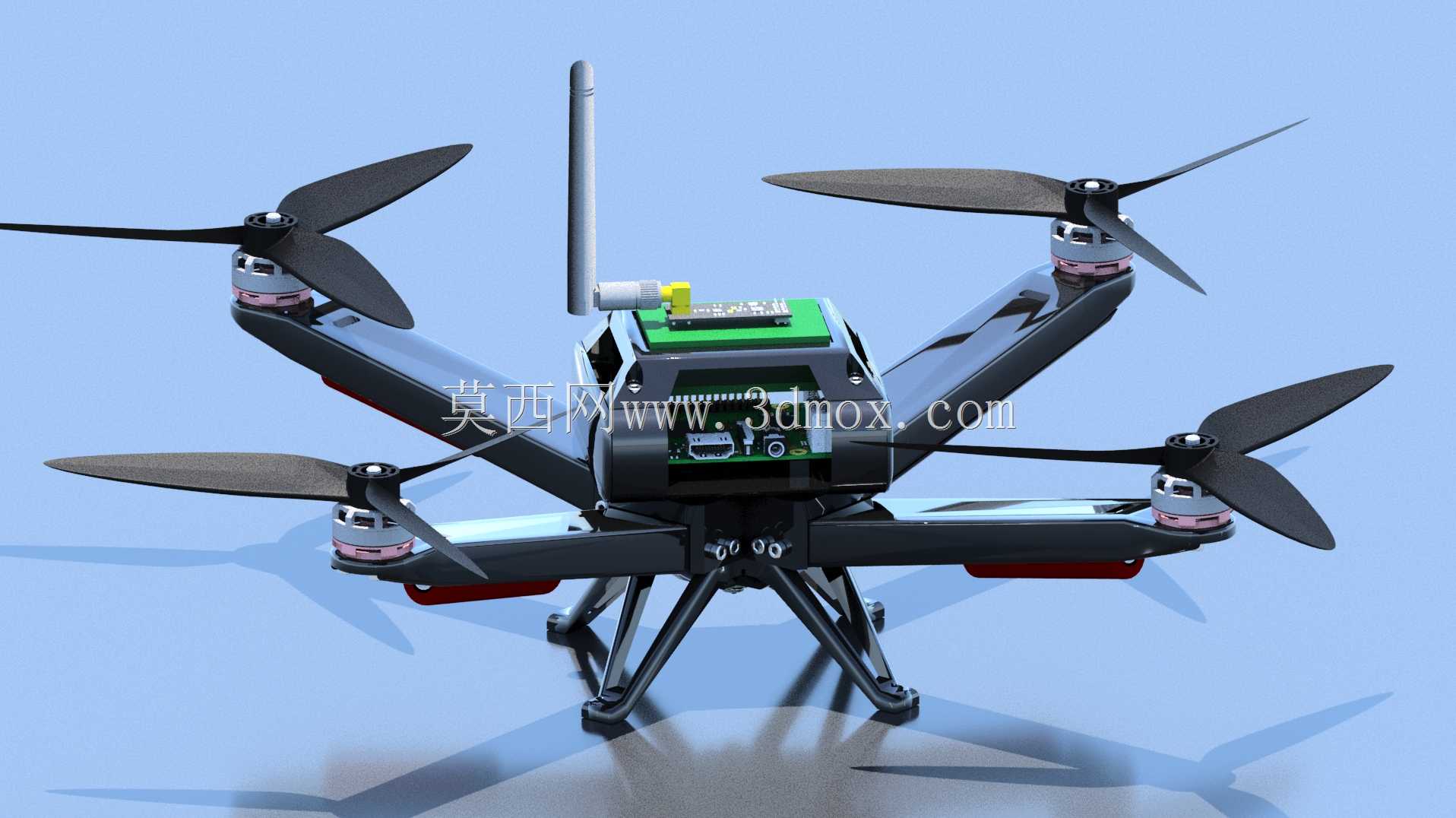

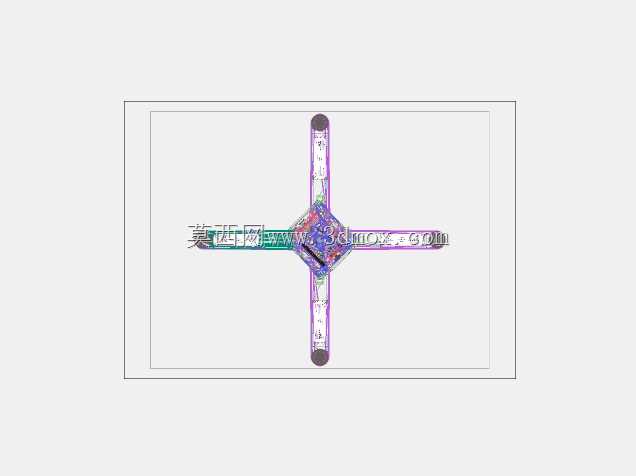

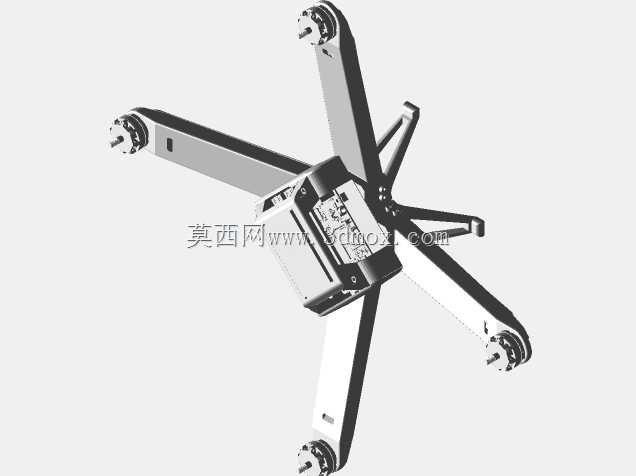

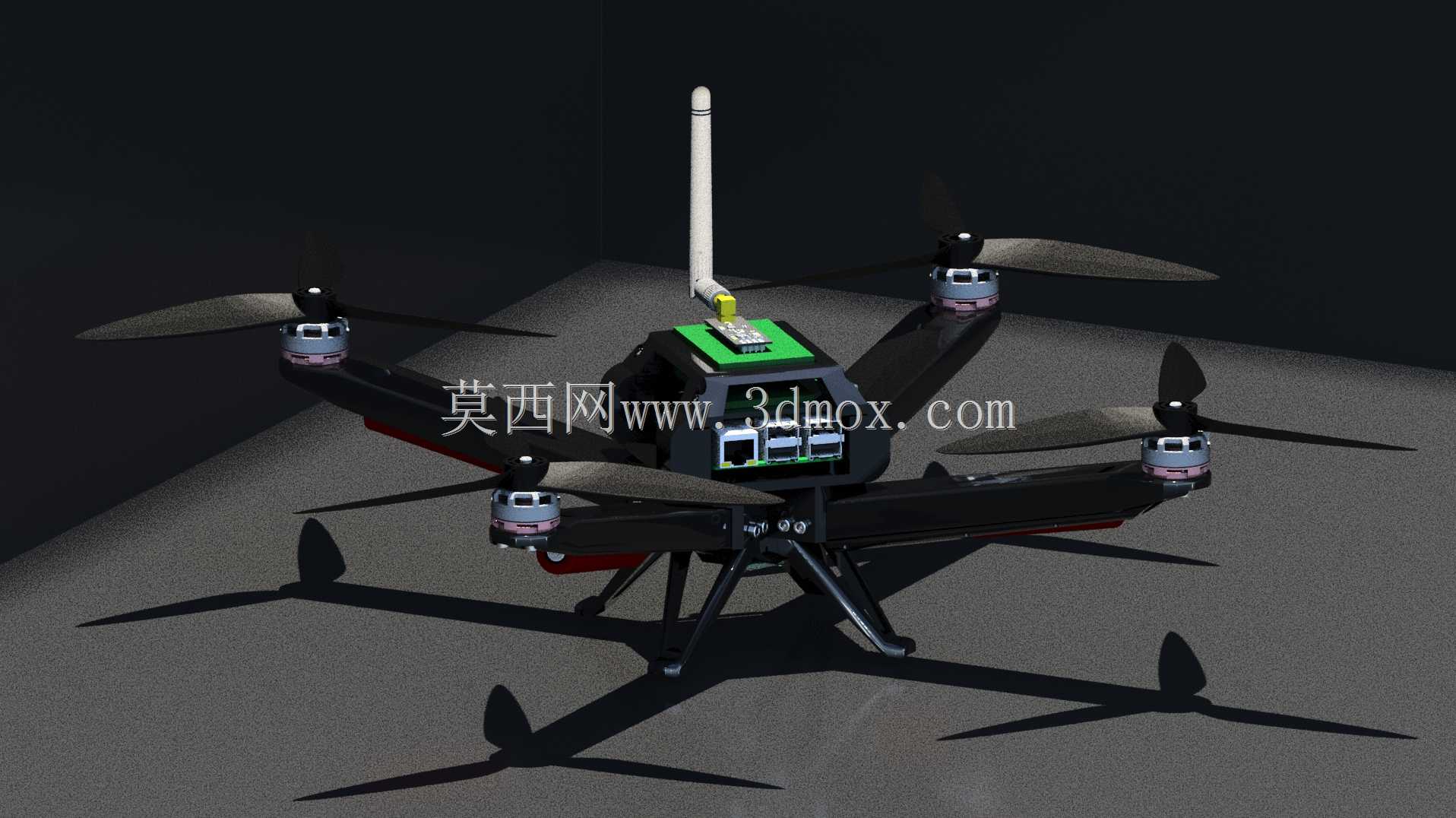

　　从结构布局看，飞行器采用典型四轴X形构型，四个旋翼分别布置在机臂末端，相邻旋翼旋转方向相反，以抵消反扭并维持姿态稳定。机臂从中心设备舱向外伸展，末端设置电机安装面和紧固孔位，能够承接无刷电机工作时产生的拉力、振动和瞬时冲击。中心区域承担主要载荷，上层预留计算板、传感板和通信模块的安装空间，树莓派可通过独立支架固定，避免板卡直接压在机架受力面上。机架内部还考虑了走线空间，电源线、信号线和调速器连线可以沿机臂或中心舱边缘布置，减少外露线束被螺旋桨扫碰的风险。

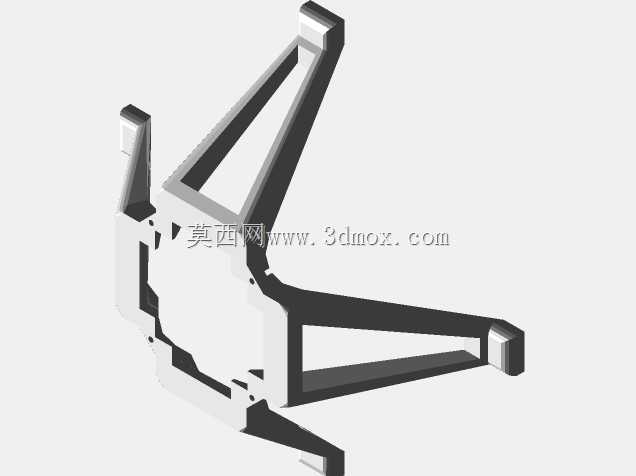

　　动力系统的安装边界是该结构设计的重点。每个轴位配置一台无刷电机，并配套电子调速器，电机座需要保证电机轴线与机臂平面垂直，否则会造成推力方向偏斜，增加飞控补偿负担。螺旋桨在机臂末端形成较大的旋转扫掠区域，因此中心舱、天线、相机扩展件和线束都应避开桨盘投影范围。起落架位于机身下方，采用向外展开的支腿形式，在降落时把冲击载荷传递到机腹连接点，同时为底部相机、传感器或附加电子件留出离地间隙。支腿底端的接触位置需要兼顾防滑和吸能，若采用打印件制作，应关注层纹方向与受力方向，避免落地弯折。

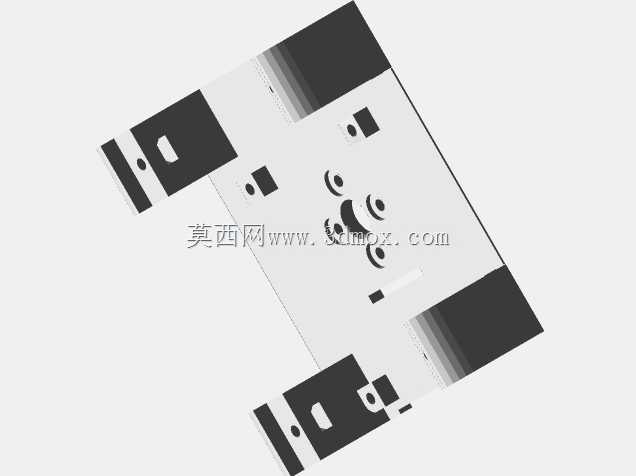

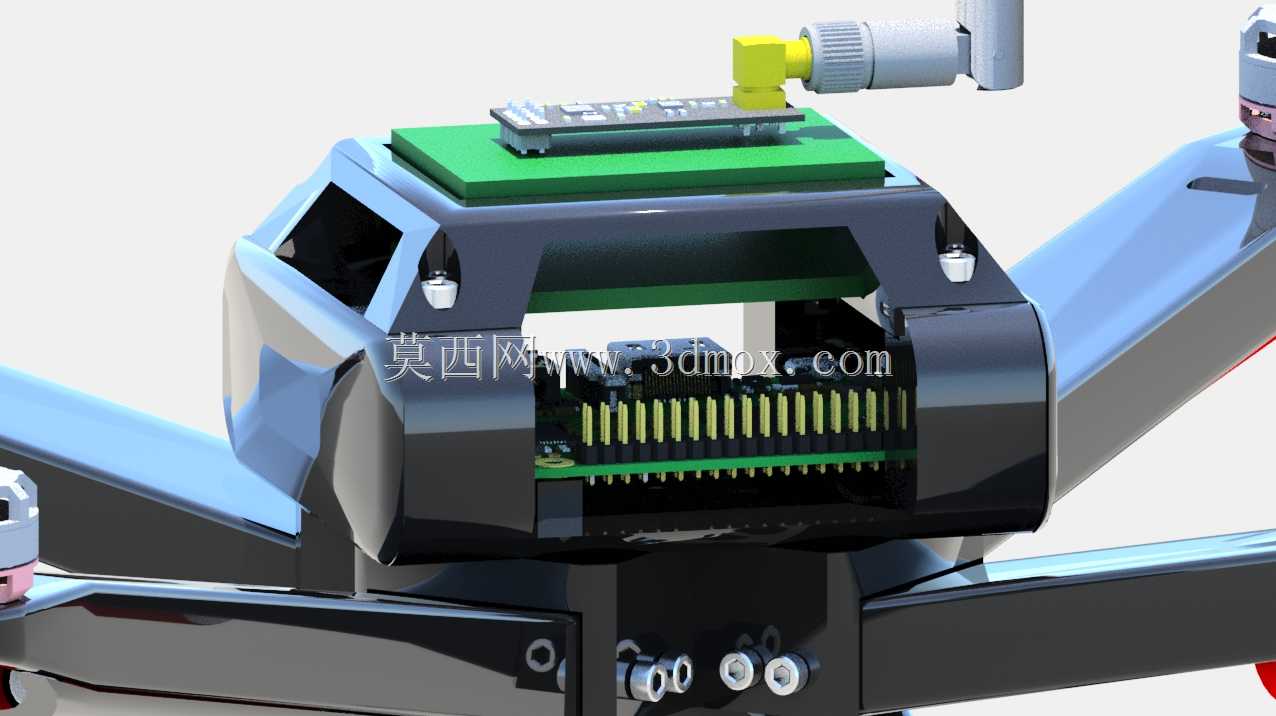

　　电子承载方面，结构中设置了适配树莓派系列板卡的安装支架，能够为常见树莓派主板提供固定孔位和散热暴露面；对于尺寸极小或接口形态特殊的板卡，装配前仍需核对孔距、接口高度和散热空间。中心舱还预留了约六厘米乘四厘米规格的PCB支架区域，可用于自定义电源板、分电板、传感器板或通信扩展板。这样的布置使飞行器不仅是一个机械机架，也为开源硬件开发留下了明确接口。飞控板、接收机、GPS模块、数传电台或视觉相机可以根据任务需求叠加安装，但在堆叠时应控制总重心，尽量让重件靠近旋翼旋转平面和机身几何中心。

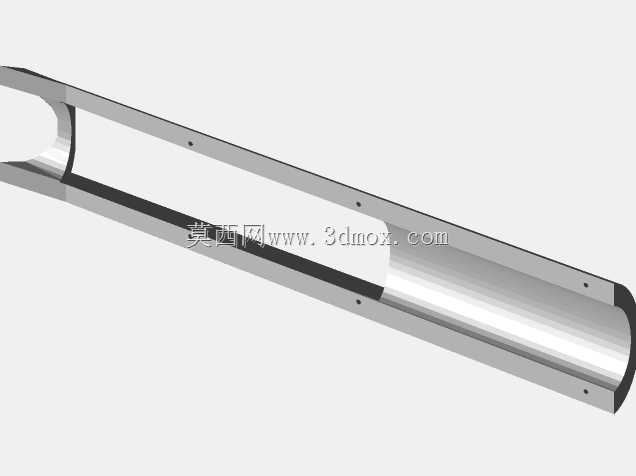

　　外形与安装边界上，四旋翼的横向尺寸由机臂长度和桨叶半径共同决定。机臂越长，桨间干扰越小，但机身抗弯要求和整机重量也会增加；机臂过短则会压缩螺旋桨尺寸，并使桨流相互影响加剧。设计中机臂截面和中心舱连接处承担持续弯曲载荷，打印制作时不宜只追求轻量化而削弱根部。电池舱需要容纳多节18650电池组成的电源组，电池属于整机中重量较大的部件，其固定位置直接影响俯仰和横滚惯量，因此应设置可靠的绑带、挡边或卡扣结构，防止飞行中滑移。电子调速器靠近电机布置可缩短三相线长度，但也要保证散热气流经过，避免被封闭在无通风的舱体内。

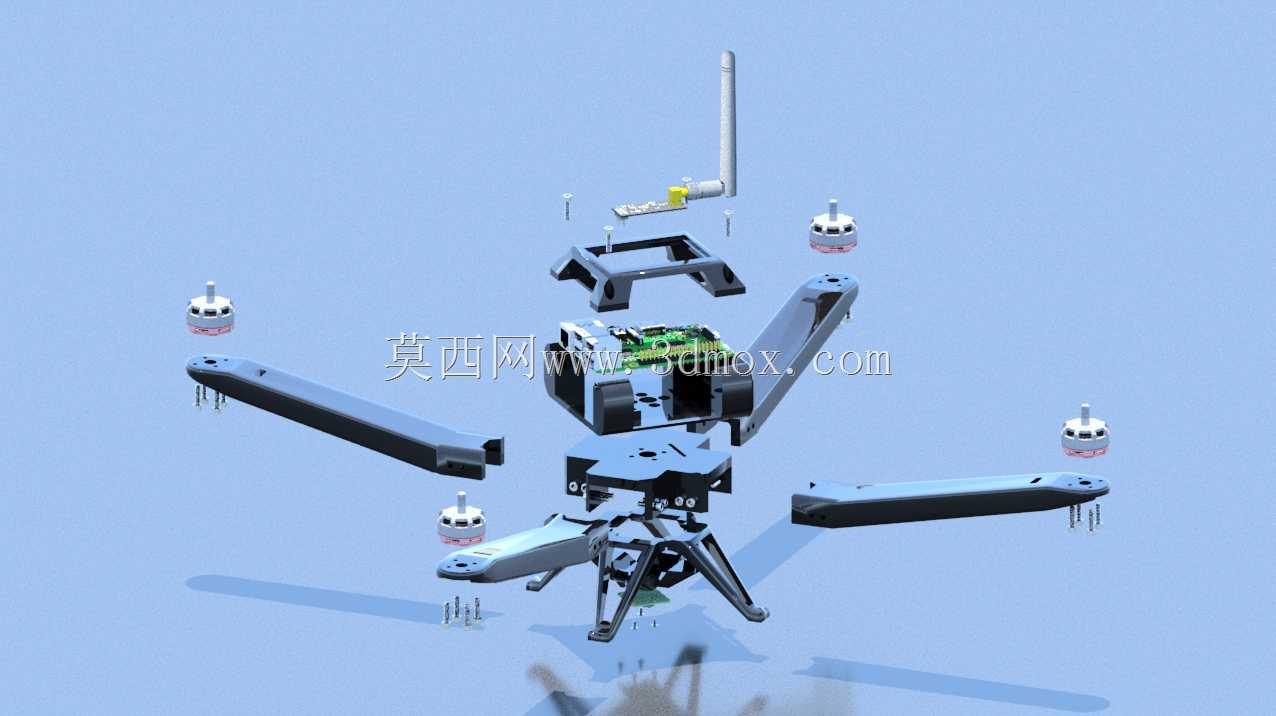

　　该结构的一个显著特点是零件面向增材制造拆分。机架各部件可独立打印，损坏后只需更换对应机臂、支腿或支架，维护成本较低。打印件在电机座、机臂根部、起落架转折处等位置应增加圆角和壁厚，螺丝连接部位可通过热熔铜螺母、垫圈或局部加厚提升反复拆装寿命。材料选择上，ABS类材料在韧性和耐温方面更适合动力机架长期振动环境；若使用PLA类材料，则需要关注夏季高温、电机热传导和降落冲击带来的软化风险。整机填充率、壁墙数量和打印方向都会影响最终承载能力，不能只按外观模型处理。

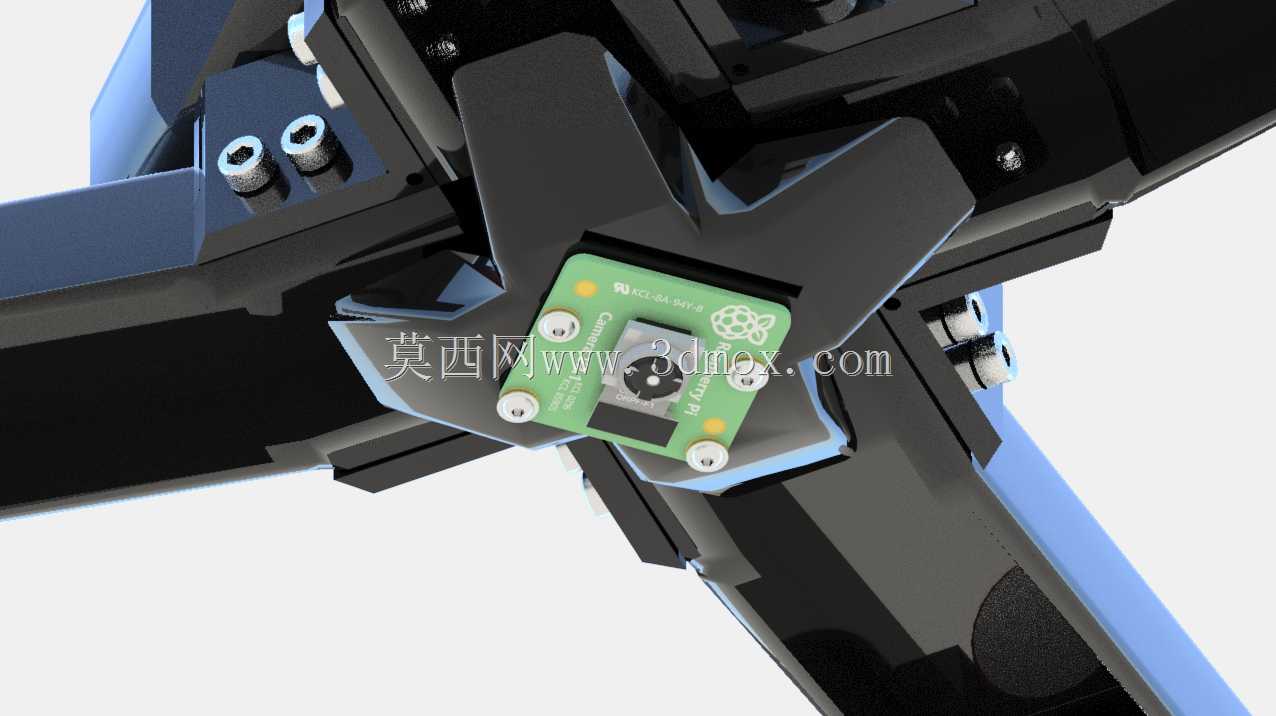

　　在任务扩展上，机架顶部可布置通信天线或数传模块，底部支架可安装树莓派相机，用于第一视角图像采集、视觉识别或路径跟踪实验。相机安装位应尽量远离强电流电调，并为镜头角度调整预留空间。机载计算平台与飞控之间可通过串口、GPIO或其他接口连接，从而实现姿态数据读取、控制指令发送和外设协同。对于结构设计人员而言，建模时需要同步检查电机外径、桨叶长度、电池厚度、板卡接口高度、天线摆动范围和起落架离地高度，确保各子系统在装配后不发生干涉。

　　整体来看，这套飞行器结构把可制造性、开源电子适配和飞行维护放在同一设计目标下。它适合作为小型无人机开发的机械底座：机械工程师可在此基础上优化机臂刚度和减振结构，嵌入式开发者可快速部署树莓派及传感器，教学场景中也可通过拆分零件理解四旋翼的载荷传递、重心布置、动力匹配和装配边界。
