杜卡迪851摩托车改装三联板夹具

　　这套三联板结构针对杜卡迪851车型的前悬挂改装需求开发，核心作用是连接左右两根前减震叉管与转向立管，承担转向力矩传递、前轮定位以及车把安装基准的功能，属于摩托车前悬挂系统中受力最复杂的结构件之一。

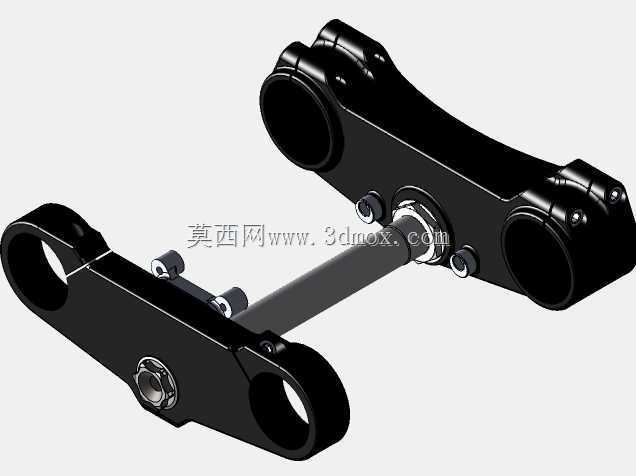

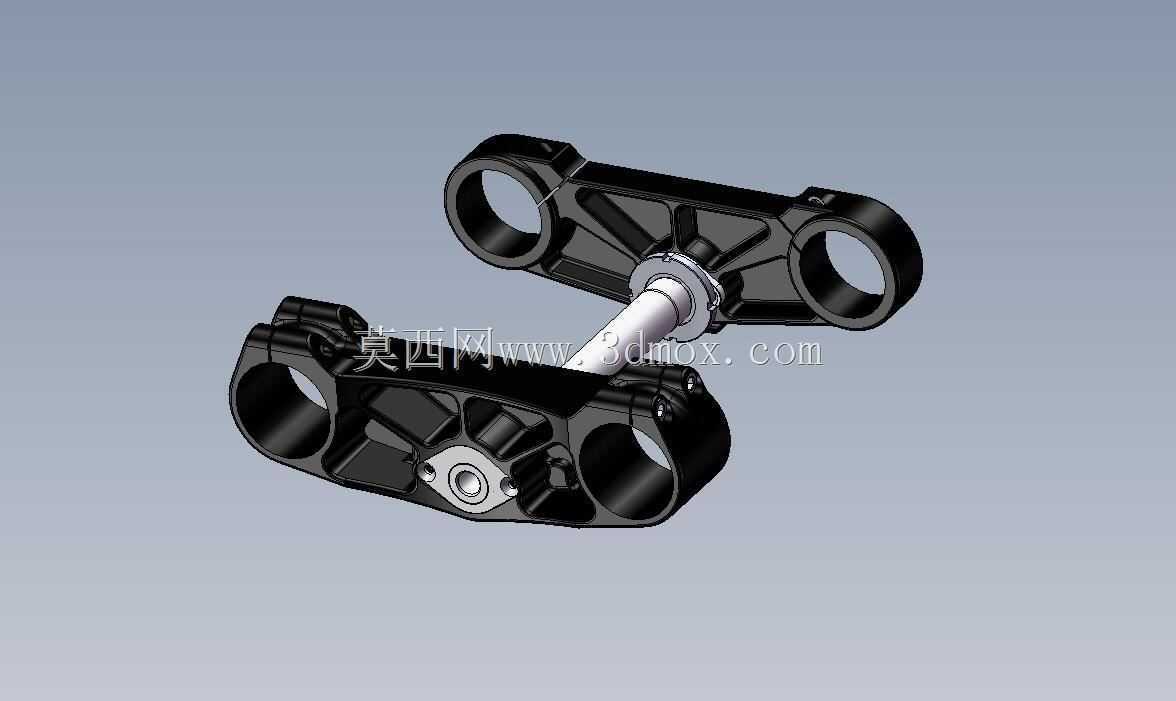

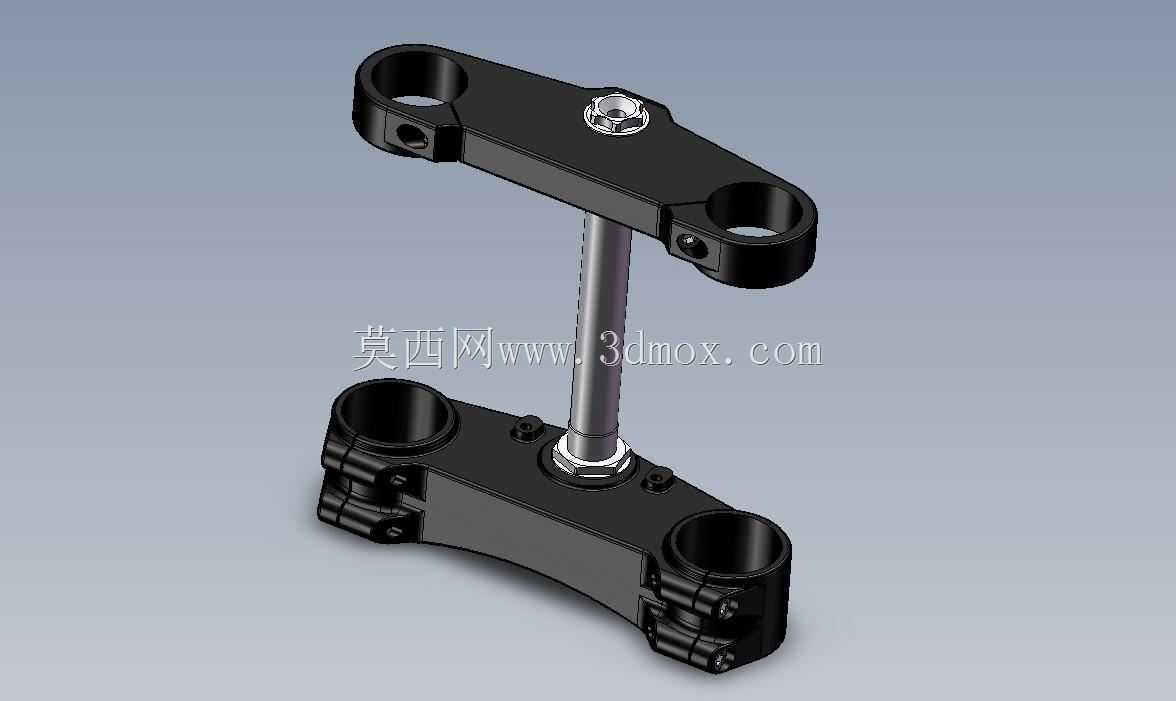

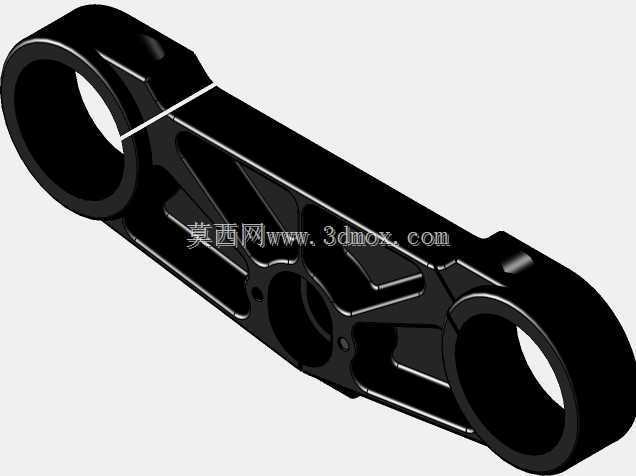

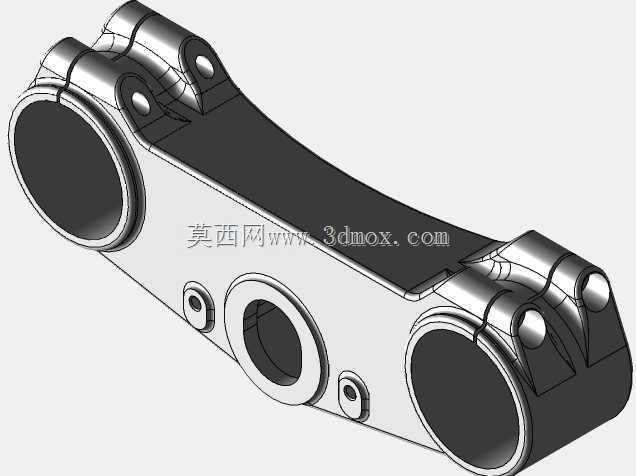

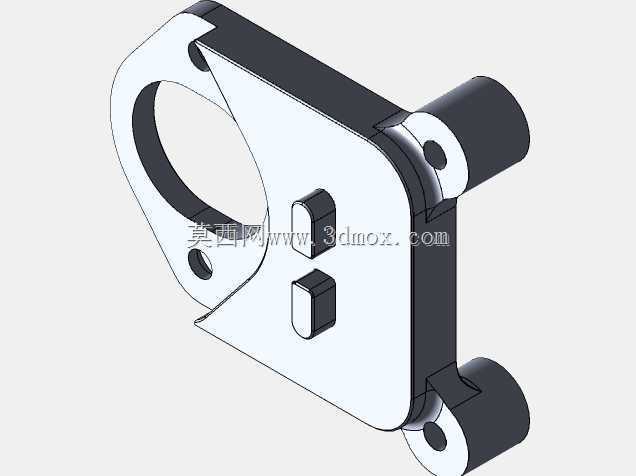

　　设计的出发点围绕FG43 Ohlins前叉的换装展开。原厂前叉与改装奥林斯减震在叉管直径、夹持位置、偏心量上存在差异，因此上下联板的叉管孔位、孔距和夹持开口都需要重新匹配。模型中上下两块板体分别对应下联板与上联板：下联板靠近三角台位置，叉管夹持孔采用开口抱箍结构，通过侧向螺栓收紧抱紧叉管，保证减震在制动和颠簸工况下不发生滑移；上联板同样设置叉管夹持孔，并在中部集成转向立管连接座，用于穿过转向柱并与车架头管轴承配合。

　　一个关键改动是拨叉偏移量的调整。原结构偏移量为25mm，本方案将其改为30mm，直接影响拖曳距与转向几何。偏移量增大后，前轮接地点相对转向轴线的距离发生变化，高速直线稳定性会增强，而转向手感会相应变沉，这在大排量运动车型改装中是常见的操控取向调校手段。建模时需要严格控制转向立管轴线与叉管孔轴线的平行度，以及两叉管孔之间的中心距，否则装配后会出现前叉内管卡滞、减震行程不顺、前轮偏摆等问题。

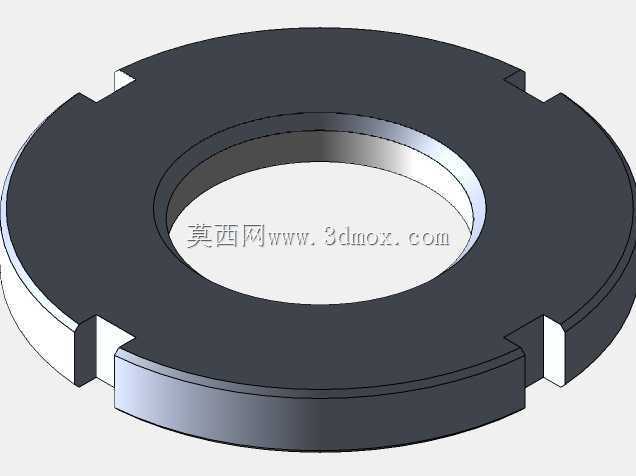

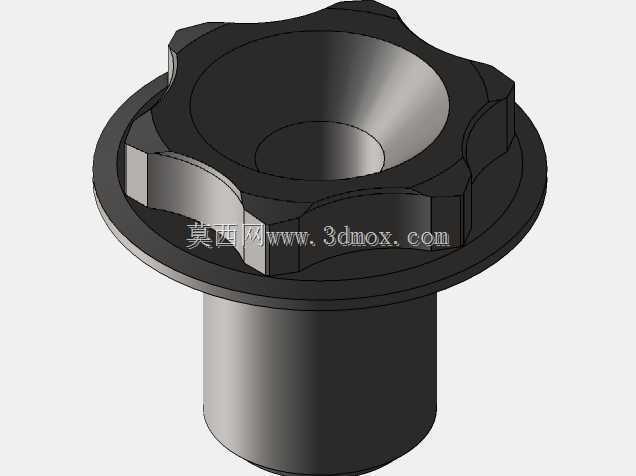

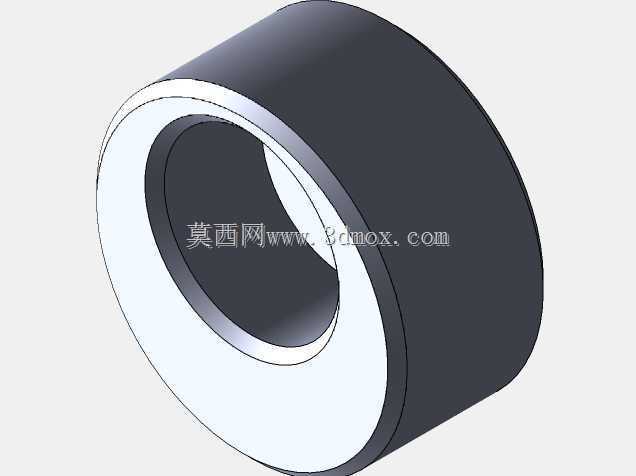

　　板体外形采用流线型切削轮廓，两端为环形夹持座，中间通过变截面梁连接，在保证抗弯和抗扭刚度的同时去除多余材料。所有零件均按7075铝材设计，这种材料在摩托车改装件中应用广泛，比强度高、热处理后切削性能好，适合数控铣削成型。中部转向柱位置预留了锁紧螺母与轴承配合的安装空间，立柱与板体之间的台阶、垫圈和锁紧结构在模型中均有体现，用于控制转向轴承预紧力。

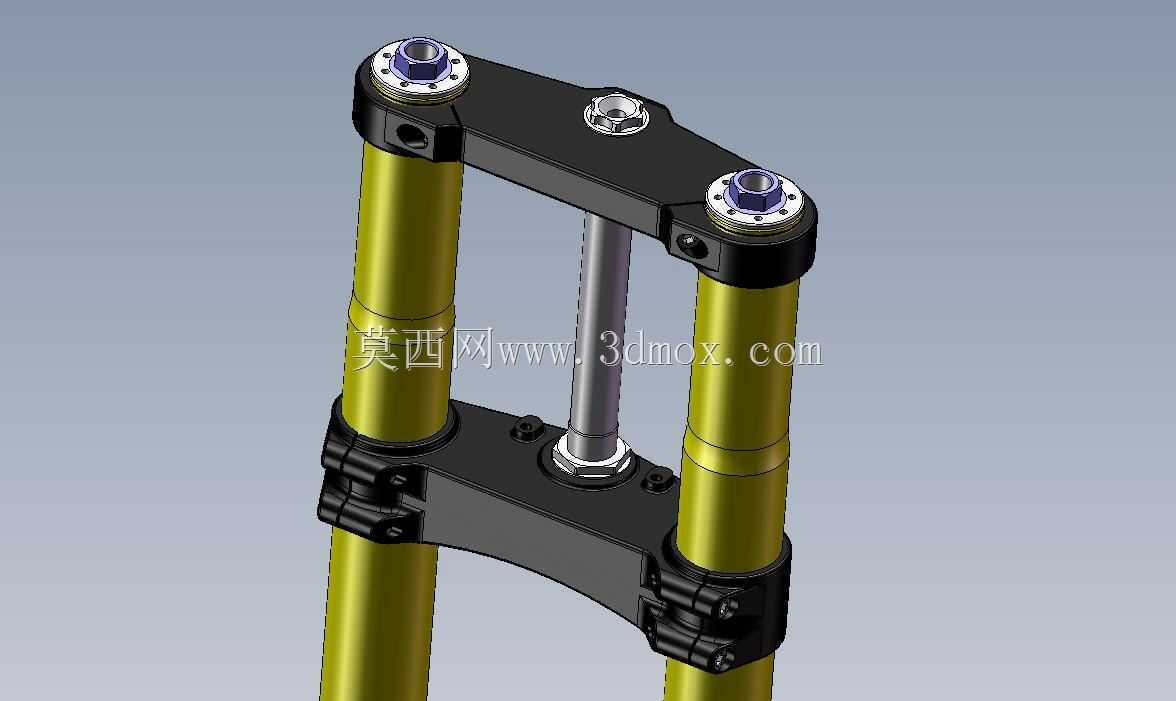

　　安装边界方面，需要重点核对叉管孔径与FG43 Ohlins外管直径的配合、抱箍开口的收紧余量、转向柱长度与车架头管轴承的匹配，以及上联板上方车把、仪表等附件的安装空间。夹持螺栓的位置要避开叉管内油路和镀层区域，抱紧力也要控制在合理范围，避免铝合金板体局部应力过大或夹伤减震外管。整体结构在建模时按实际装配关系拆分，便于工程人员检查干涉、校核孔位并直接转化为加工图纸。
