电动滑板车操控车把总成结构设计

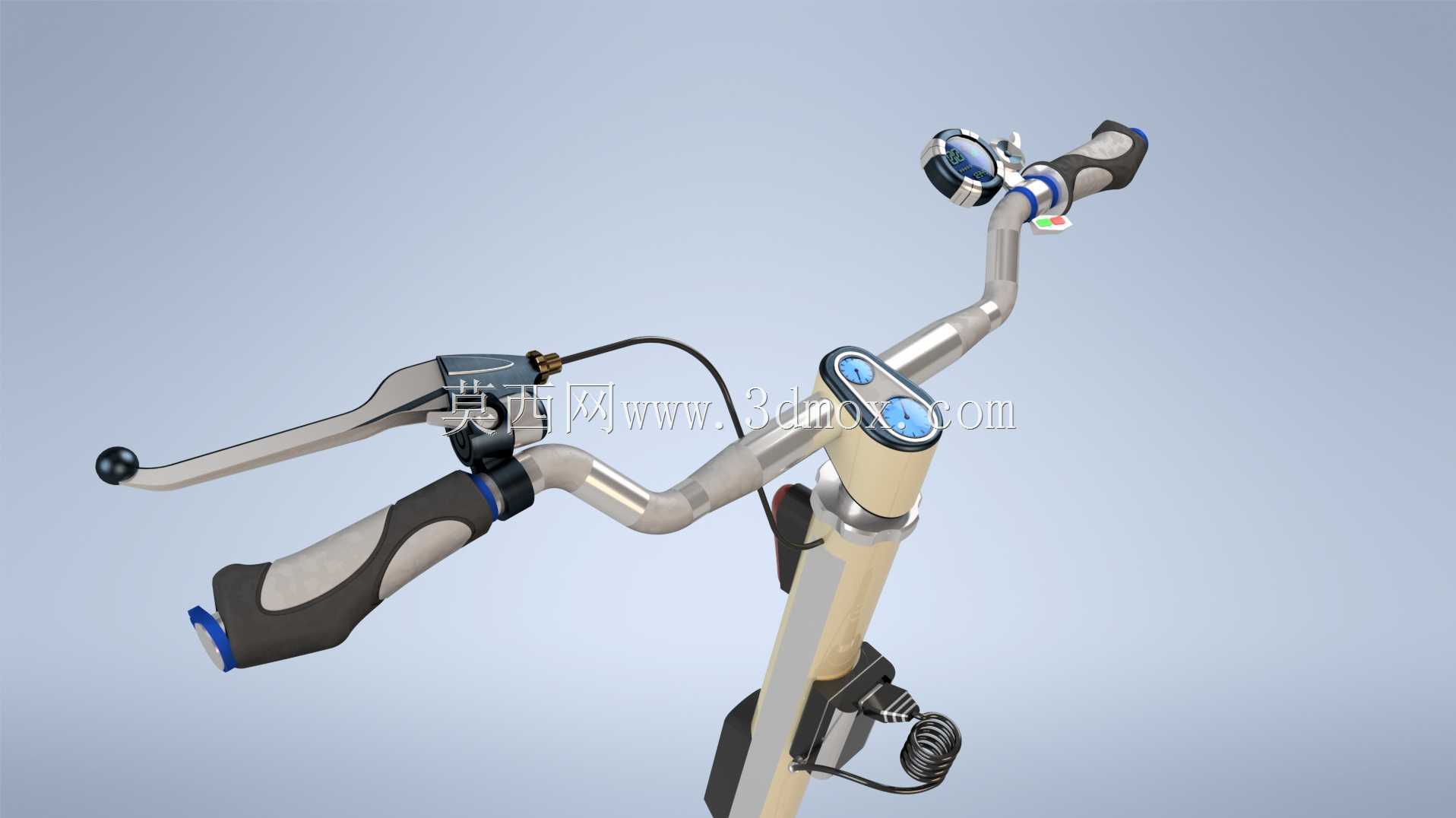

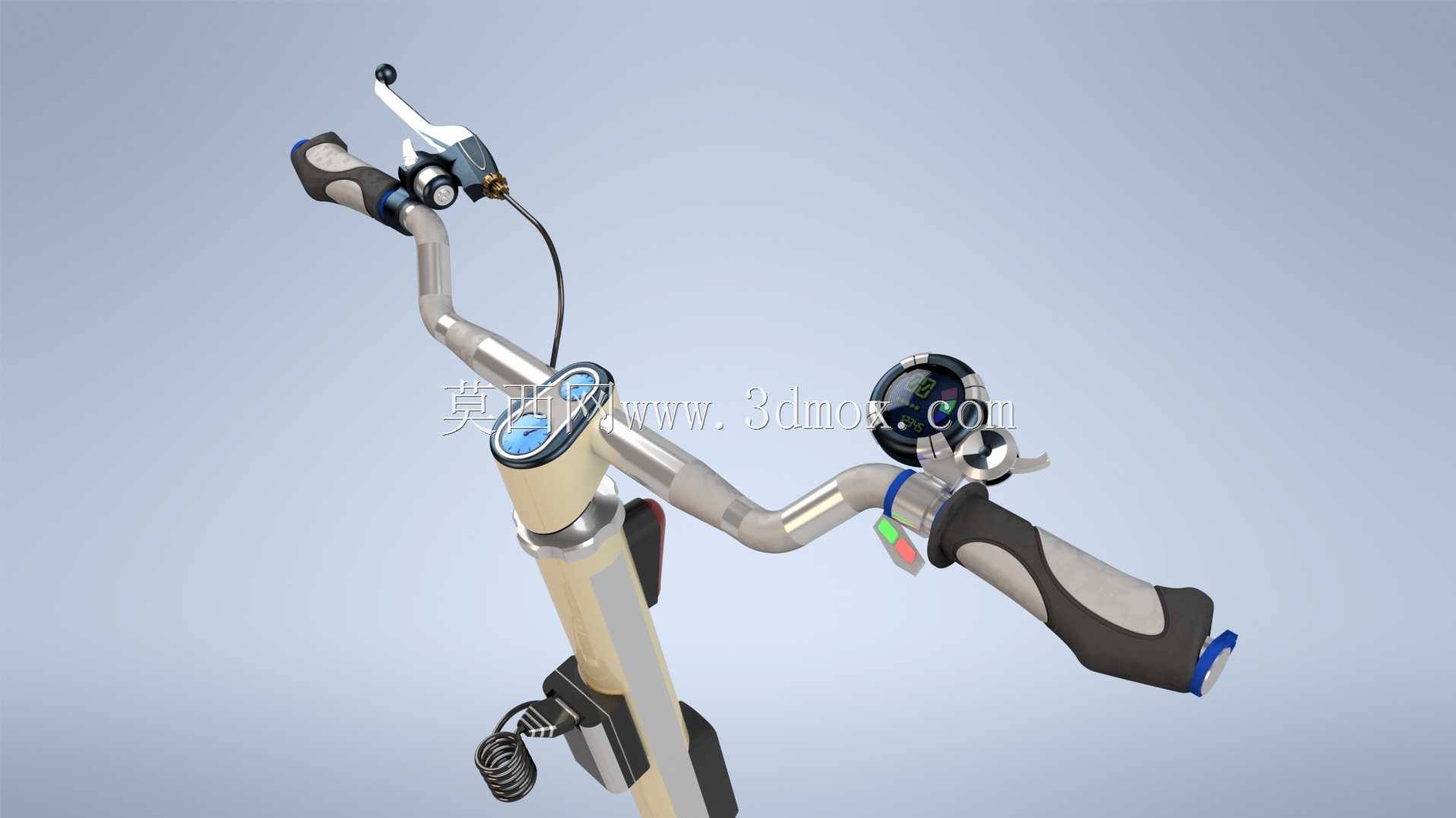

　　这套三维结构围绕短距代步电动滑板车的前部操控区域展开，建模对象覆盖立管上段、横向把横、左右握把、制动手柄、仪表安装座、线束走线以及折叠衔接部位，是整车与人直接接触、承担转向和状态控制的核心子装配。日常使用中，该总成处在骑手双手持续握持的位置，既要传递转向力矩，又要容纳刹车、调速、仪表显示和灯光控制等交互元件，因此结构设计不能只看外观曲面，还要兼顾握持姿态、线缆隐蔽、装配顺序和后期维护空间。

　　从实际骑行场景看，滑板车多用于社区接驳、园区通勤、商圈短距离移动，车把宽度需要在通过性和操控稳定性之间取舍。把横两端采用符合人手握持的橡胶握套，表面带有防滑纹理，握套长度和直径按照成年用户手掌尺度布置，使拇指能够自然靠近调速与制动控件，长时间握持不易产生局部压迫。左右刹把的回转中心、手柄行程和手指贴合弧度单独建模，刹把与把横之间保留足够间隙，避免戴薄手套操作时发生干涉；手柄端部做限位和防脱结构，保证制动拉索或传感线束在反复捏合后不会出现拉扯。

　　立管与把横的连接区域是受力重点。模型中可以看到立管向上延伸后通过转接结构支撑把横，该区域承受转向扭矩、骑手按压载荷以及路面颠簸带来的交变弯矩。设计时需要把立管壁厚、夹紧块宽度、紧固件位置和把横插入深度统一考虑：夹紧面不能只依赖单点螺钉压持，通常需要形成环抱式接触，使把横在受扭时均匀受力；紧固件轴线应避开内部线束通道，防止装配时螺钉尖端磨损线缆外皮。立管前部还预留了仪表和控制面板的安装位，仪表座角度朝向骑手视线，骑行中不需要大幅低头即可读取速度、电量和运行状态。

　　走线方式在这类轻型代步设备中非常关键。刹车信号线、调速线、照明线若完全外露，虽然装配简单，但长期折叠、转向和停放碰撞后容易出现勾挂、磨损和防水隐患。该结构把主要线束沿立管和把横内侧布置，在把横两端、刹把基座和仪表座附近设置出线口，线束弯曲半径保持平缓，避免在车把左右打死方向时被拉紧。折叠关节附近的线缆还要预留反复弯折余量，既不能松垮晃动，也不能在立管折下时被夹伤。对于需要后期检修的接头，模型在仪表座和立管侧部保留了可拆卸盖板空间，维修时不必拆解整个把横。

　　外形尺寸方面，车把总成的边界主要由把横总宽、握套外径、刹把展开高度和仪表突出量决定。把横宽度应保证肩部自然放松，同时满足电梯、楼道和狭窄人行道通行；刹手柄向外下方倾斜，捏合时手指运动路径顺畅，但不能超出握套端面过多，以免倒车或靠墙停放时先受撞击。仪表座位于把横中部靠后位置，突出高度控制在骑手视线和整车折叠轮廓之间，避免折叠后与立管或踏板发生碰撞。握把端部、刹把末端和仪表外圈均应考虑跌落接触，外形上减少尖锐凸起，结构上让易损件能够单独更换。

　　从建模思路看，该装配不是单纯绘制一根弯管，而是把人机交互、零件制造和整车边界同步纳入。金属把横可采用弯管与焊接或夹紧转接方案，握套、刹把和仪表外壳则体现注塑件的拔模、壁厚和筋位特征；相邻零件之间保留合理装配间隙，转动件明确回转轴线，紧固件位置体现真实装拆顺序。转向限位也需要在前叉或立管衔接处校核，确保车把转动到极限位置时，线束、刹把和车身覆盖件互不干涉。通过这种方式建立的车把总成，可用于电动滑板车总体布局校核、操控件选型、折叠包络检查以及后续工程出图，能够较真实地反映短距代步车辆在结构强度、骑行姿态和维护便利性上的设计要求。
